【MCU】【AT32】AT32IDE的初步使用

一、简介

基本信息

• 开发基础：基于 Eclipse 框架，是一个跨平台 ARM 嵌入式系统的软件开发环境，集成了一系列 Eclipse 插件和工具。
• 操作系统兼容性：支持 Windows 和 Linux 操作系统，其中 Linux 发行版本支持 Ubuntu 18.4 及以上、Fedora 34 及以上、Centos 7 及以上等 。在 Windows 系统中可直接运行安装程序，在 Linux 系统中按照特定步骤解压安装包即可完成安装，如在 Ubuntu 20.4 上，可先创建目录，再通过tar命令解压安装包到指定目录。
• 自带资源：安装包包含 JRE 运行环境、ARM 工具链（如 GNU ARM 工具链，含 ARM 的 GCC 编译程序）和 GCC Make 构建工具 ，帮助开发者便捷组织资源、装备软件组件。

主要功能

• 项目创建：通过雅特力项目向导，为不同的雅特力目标 MCU 提供创建模板项目。以创建基于 AT32F403AVGT7 的项目为例，在菜单栏选择【File】>【New】>【C Project】，输入项目名称，选择项目类型（如 AT32F403A_407 C Project ）和默认工具链（Arm Cross GCC），再按需配置目标芯片、调试等选项，即可完成项目创建 。
• 项目构建：使用 GNU ARM 工具链来构建项目。构建时，右键单击项目，选择 “Build Project”，或者选中项目后点击菜单栏的 “Build Project”，即可生成 elf 文件，构建日志会在控制台打印。若需重新配置构建选项，可选择菜单【Project】>【Properties】或右键项目选择【Properties】，在 C/C++ Build>Settings 中更改配置，应用设置后重新构建项目 。
• 项目调试：以 GDB 作为调试工具，支持暂停、单步、运行和监视目标芯片，能存取内存及闪存，还支持设置硬件断点及检测点，也可以抹除目标芯片和编程用户配置。调试前，选择菜单【Run】>【Debug Configurations…】打开调试配置对话框，双击 GDB AT-Link Debugging 自动创建 AT-Link 调试配置，大部分配置信息会自动生成，一般无需修改。在调试透视图，可查看变量值、表达式值、外围寄存器等 。

二、工程建立

1.工程配置

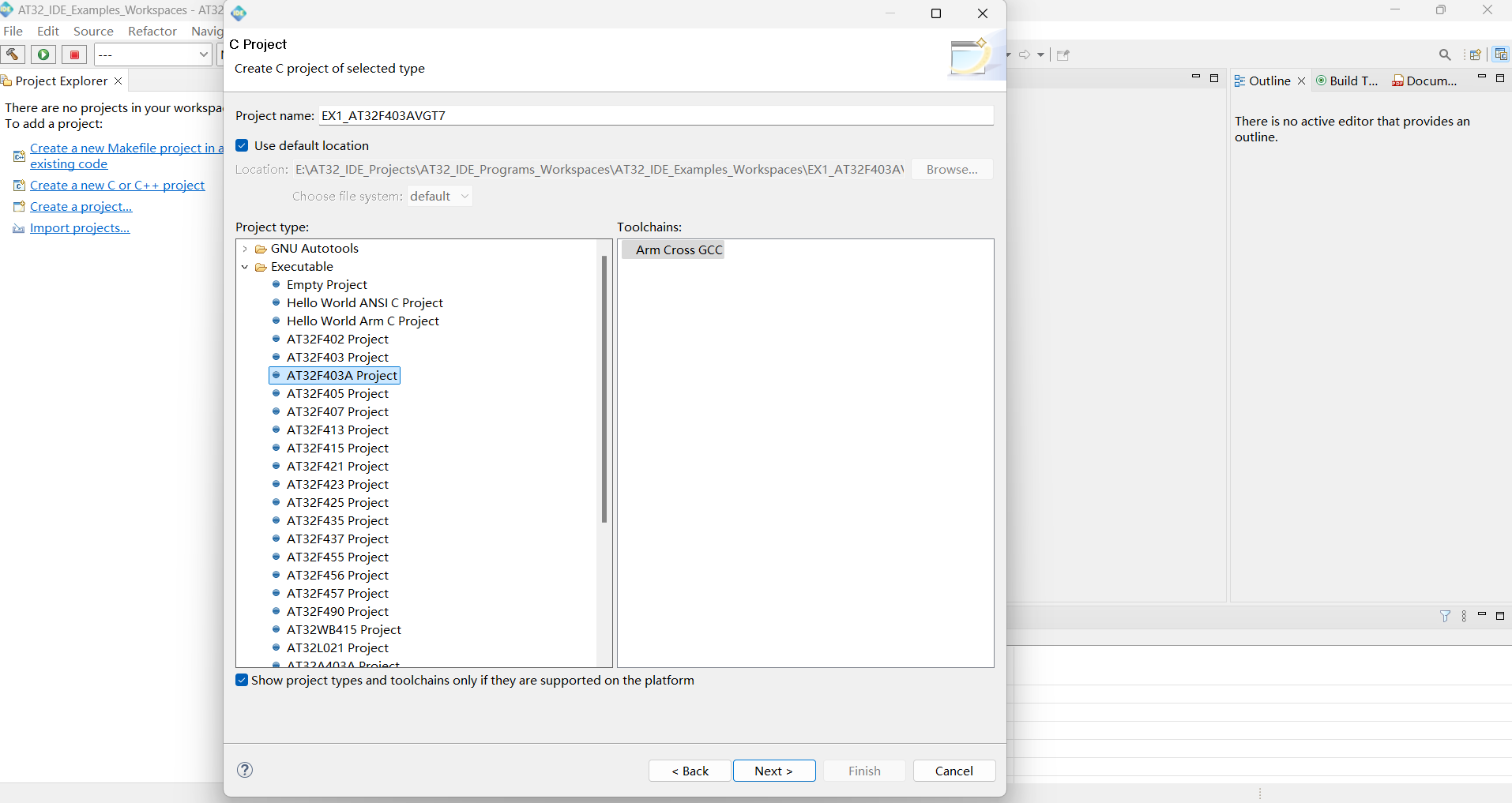

填写工程名，选择对应芯片

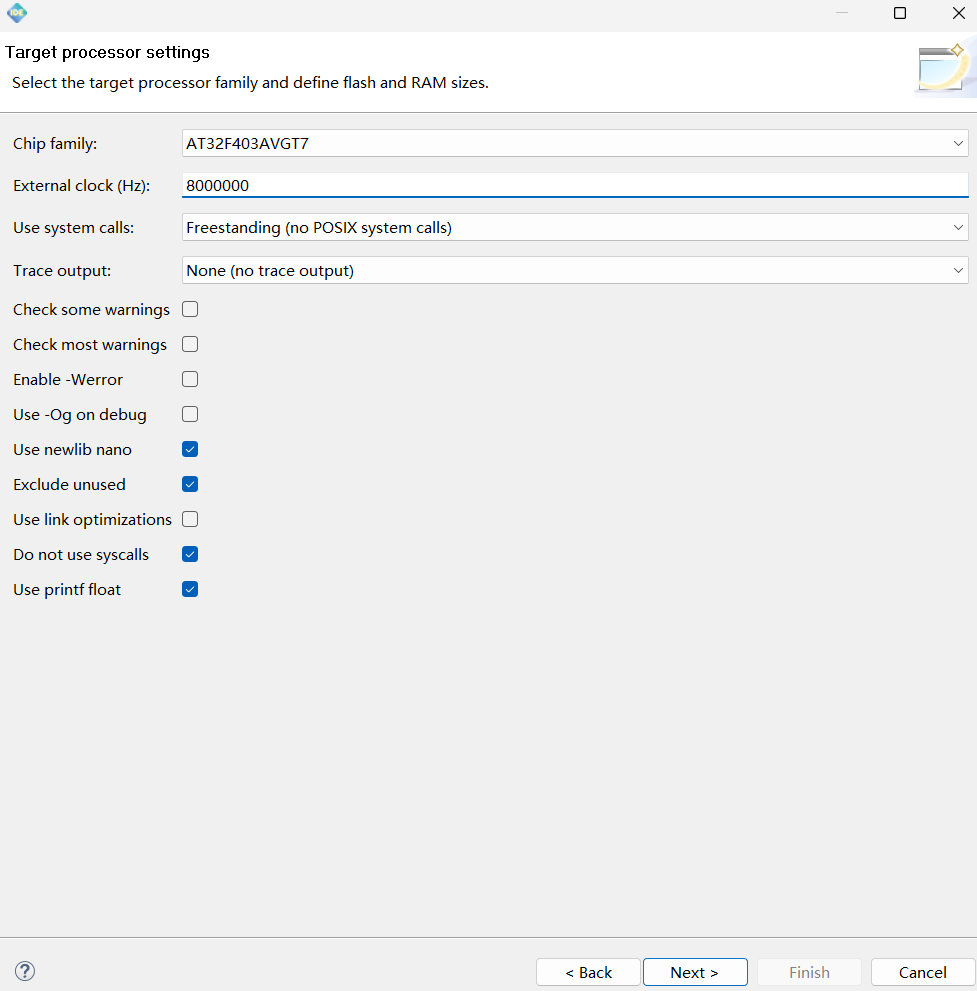

2.选择裸机开发，外部时钟，无跟踪打印输出等

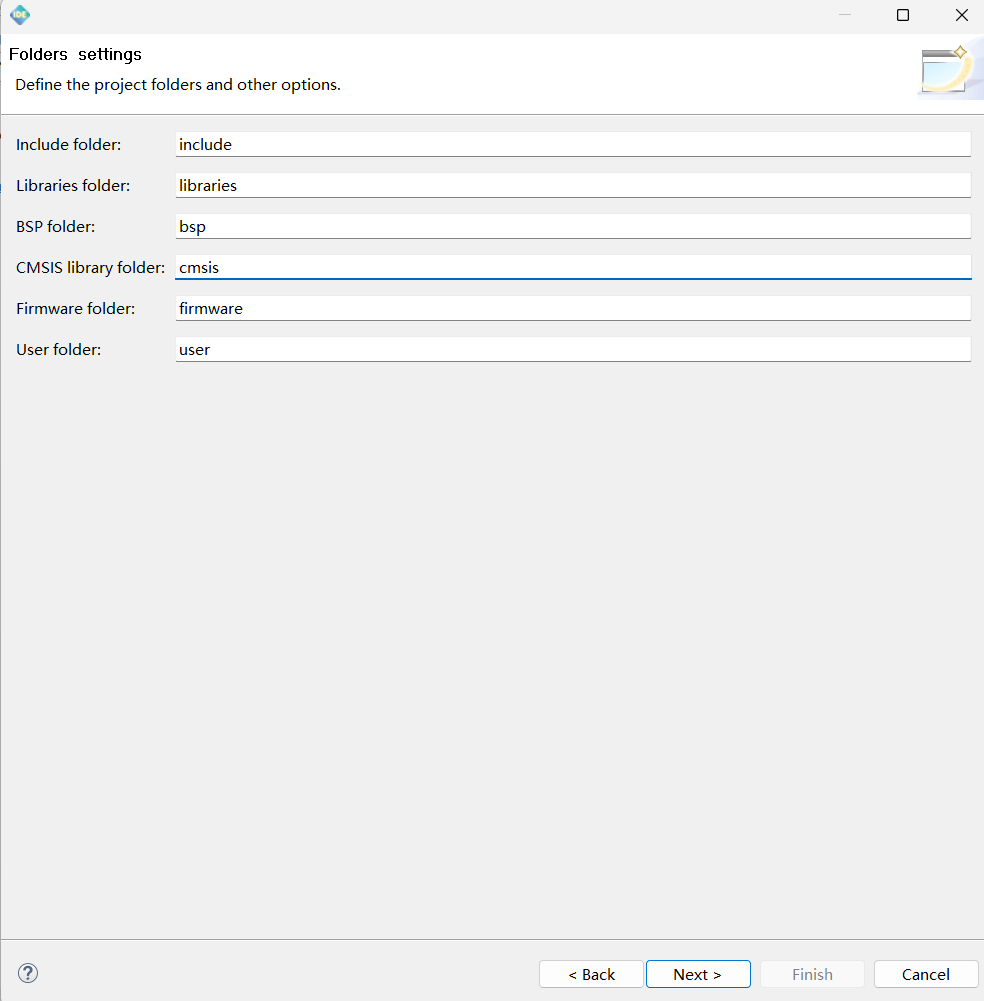

3.自定义工程目录

1. 通用作用

界面标题 “Folders settings” + 说明文字 “Define the project folders and other options.” ，功能是让开发者指定项目中不同类别文件的存储路径，方便工程文件分类管理、工具链 / 编译器识别依赖，让代码编译、链接流程更清晰。

2. 逐行解析参数

• Include folder

  • 用途：存放头文件（.h） ，比如芯片寄存器定义、函数声明、宏定义等。
  • 示例：include 目录里可能有 at32f403a.h（芯片外设寄存器头文件 ）、project_config.h（项目全局配置 ），代码里 #include "xxx.h" 会从这里找文件。

• Libraries folder

  • 用途：存放库文件（.a、.lib 等二进制库，或 .c/.cpp 源码形式的库 ） ，一般是通用算法、第三方功能封装（如加密库、数学库 ）。
  • 示例：libraries 里可能有 math_lib 文件夹，包含数学运算函数的源码 / 编译好的库，工程编译时会链接这些代码实现功能。

• BSP folder

  • 含义：BSP = Board Support Package（板级支持包 ）。
  • 用途：存放与硬件板卡强相关的代码，比如特定开发板的引脚初始化（bsp_gpio.c ）、硬件外设适配（显示屏、按键驱动 ）。
  • 作用：隔离硬件差异，换开发板时只需替换 / 修改 BSP 目录，上层逻辑（如应用代码 ）可复用。

• CMSIS library folder

  • 含义：CMSIS = Cortex Microcontroller Software Interface Standard（ARM Cortex 内核 MCU 软件接口标准 ）。
  • 用途：存放 CMSIS 标准相关文件，包含：
    • 内核寄存器定义（如 core_cm4.h ，针对 Cortex-M4 内核 ）；
    • 内核外设驱动（如 SysTick 定时器、NVIC 中断控制器初始化 ）；
    • 部分通用 API（如 __disable_irq() 关中断函数 ）。
  • 作用：让代码适配 ARM 内核规范，不同厂商（如雅特力、ST、NXP ）的 Cortex-M 系列 MCU，CMSIS 层可通用，降低移植成本。

• Firmware folder

  • 用途：存放芯片厂商提供的固件库 / 驱动源码，比如 AT32 官方的外设驱动（GPIO、UART、SPI 等初始化函数 ）。
  • 示例：firmware 里可能有 at32f403a_gpio.c（GPIO 外设驱动 ）、at32f403a_uart.c（串口驱动 ），包含寄存器操作的底层代码，开发者可直接调用这些驱动函数控制硬件。

• User folder

  • 用途：存放用户自定义代码，比如主函数（main.c ）、应用逻辑（app_task.c ）、业务功能实现（如传感器数据处理、协议解析 ）。
  • 作用：区分开官方 / 通用代码（如 CMSIS、Firmware ）和开发者写的业务代码，工程结构更清晰，方便维护。

实际开发价值

这样的目录划分是嵌入式工程 **“模块化管理”** 的体现：

• 工具链（如 GCC 编译时 ）能通过这些路径找到头文件、库文件，确保 #include 不报错、链接不缺文件；
• 多人协作 / 后续维护时，一眼能区分 “官方驱动”“用户代码”“硬件适配代码”，降低理解成本；
• 移植项目到新芯片 / 新开发板时，只需替换 CMSIS、BSP、Firmware 等目录，用户代码大概率复用，效率更高。

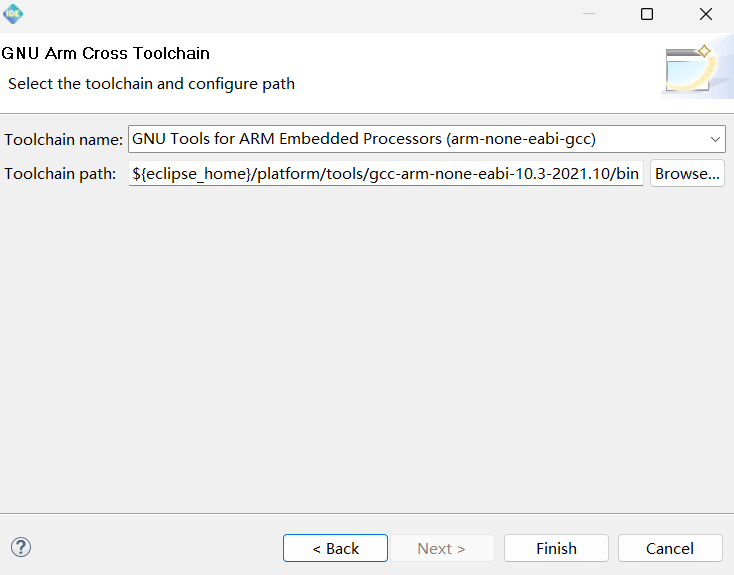

4.工具链选择

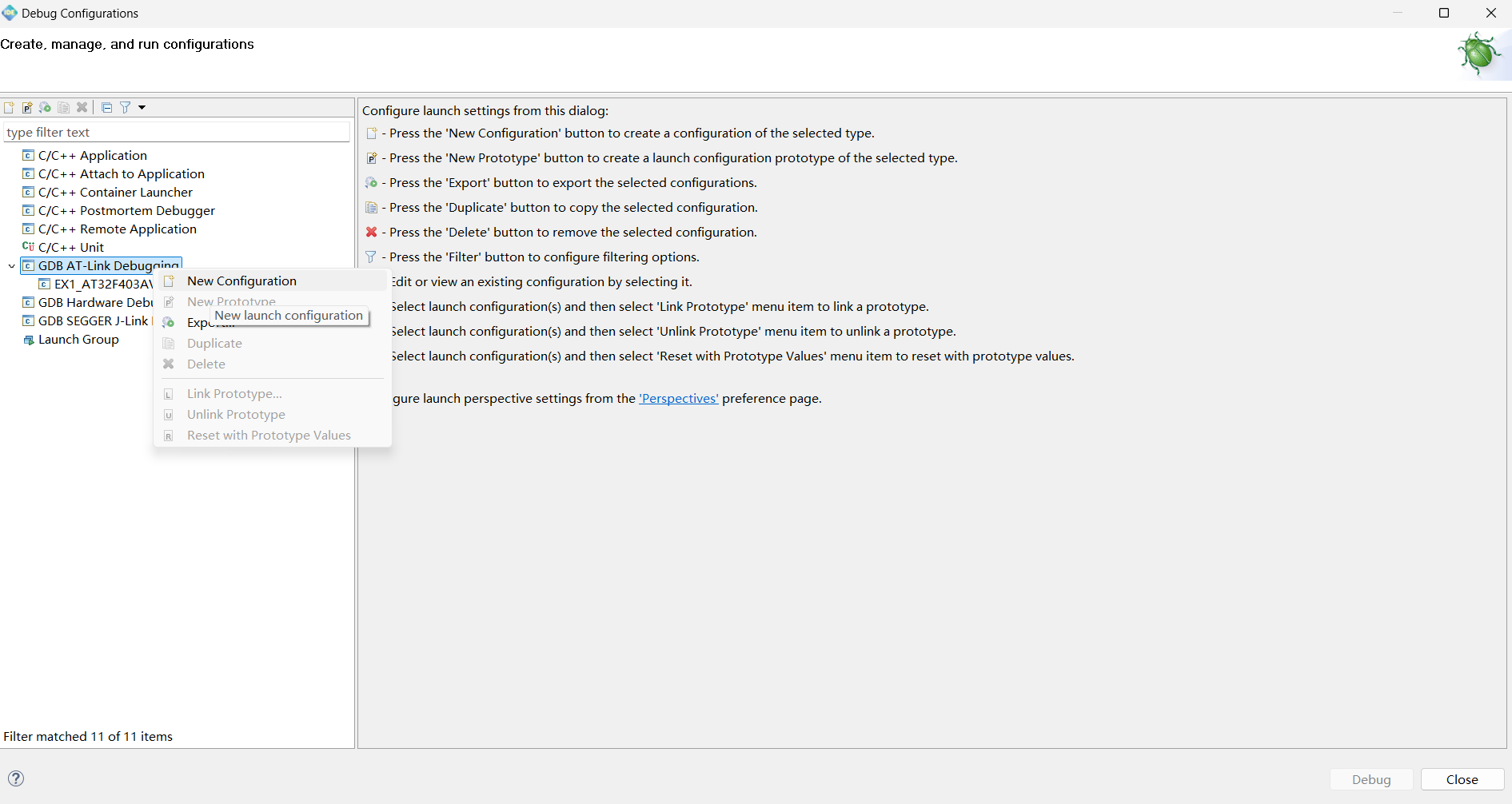

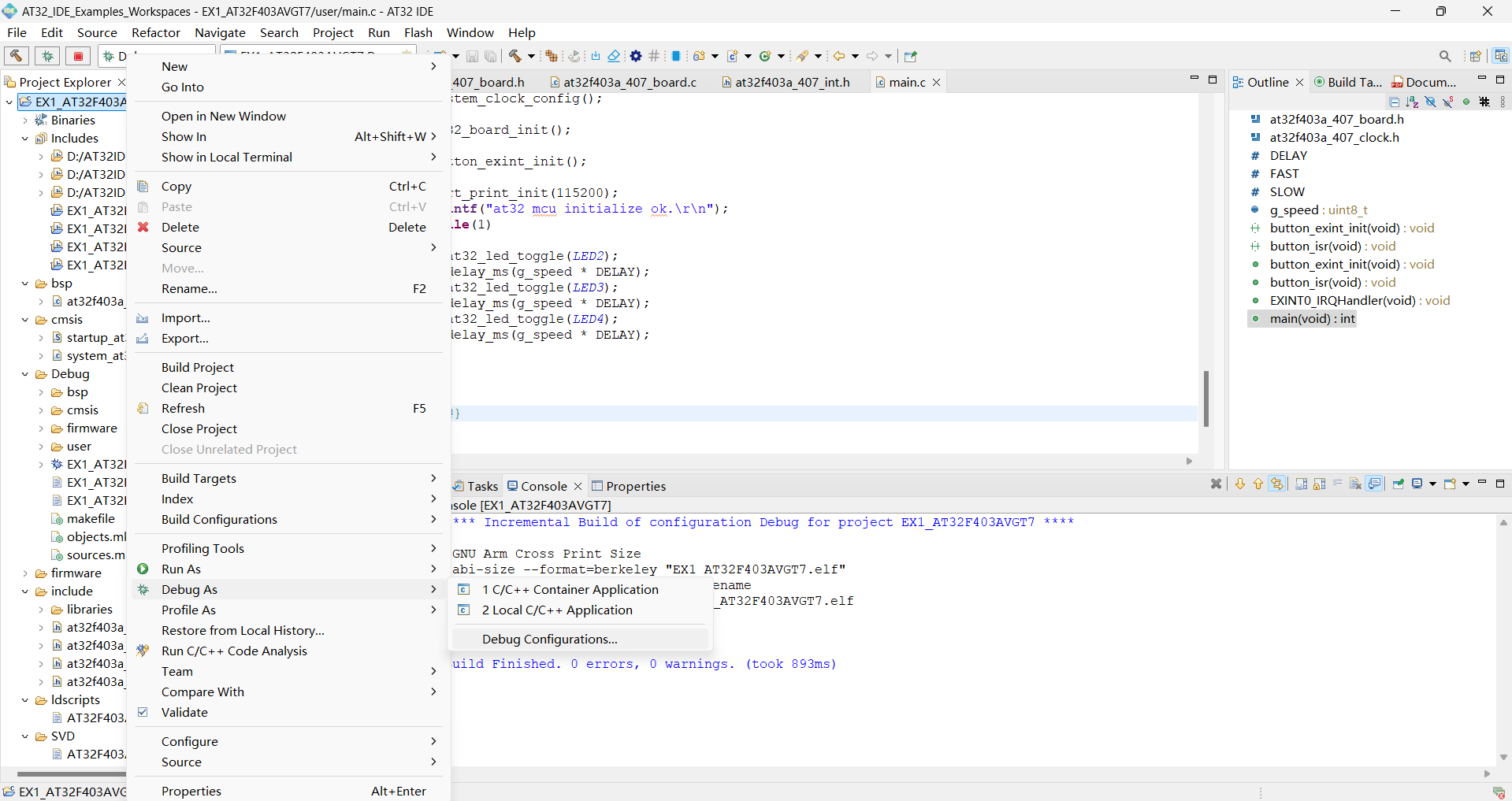

5.添加DEBUG配置

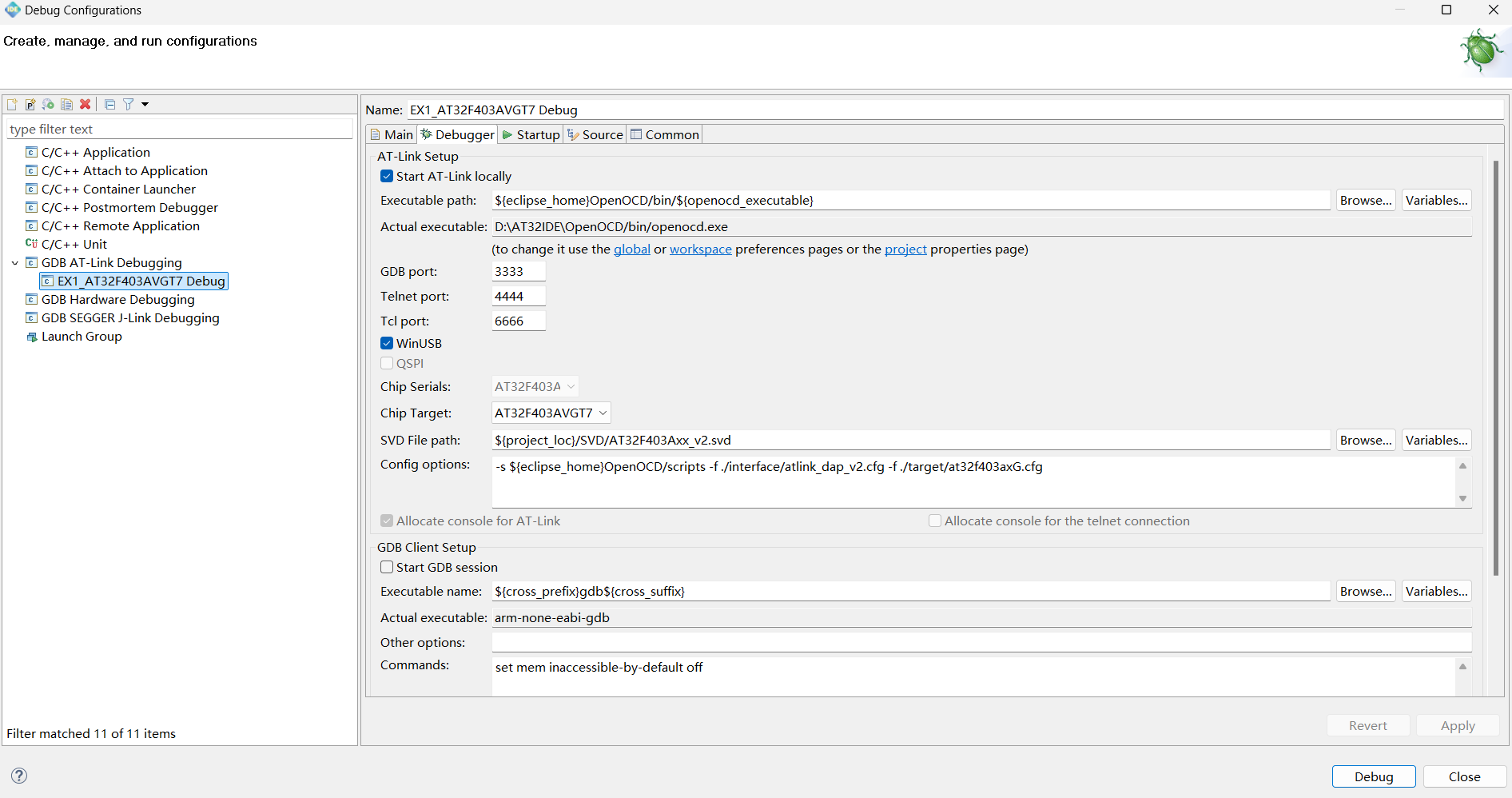

选择烧写方式

注：
AT32IDE内无法使用ST-Link下载程序（如果有读者知道AT32IDE如何配置ST-Link可以在评论区发出来），需要使用AT-Link。
