学习三菱触摸屏

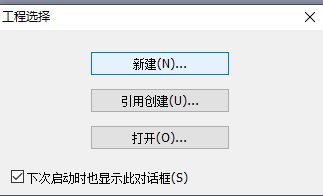

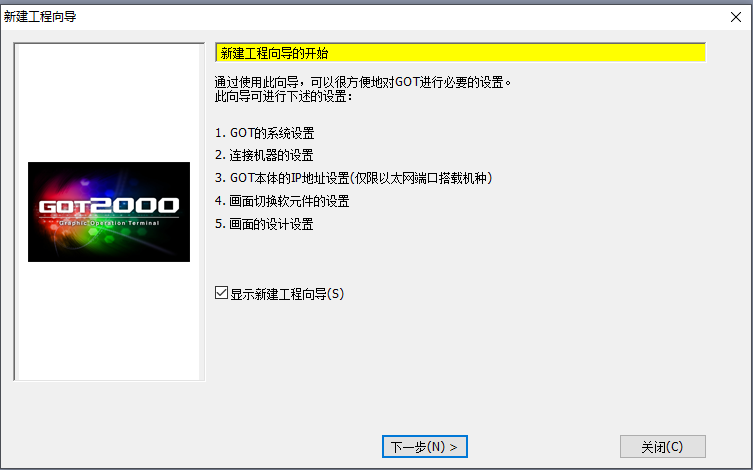

一，创建工程：根据向导一步一步创建，注意HIM的系列，型号，

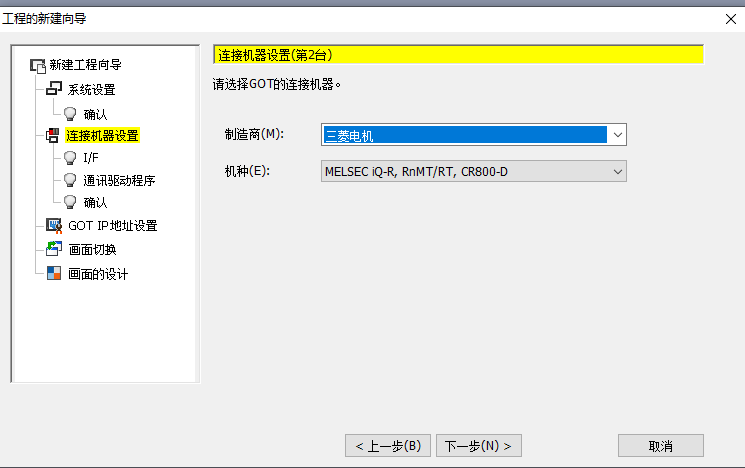

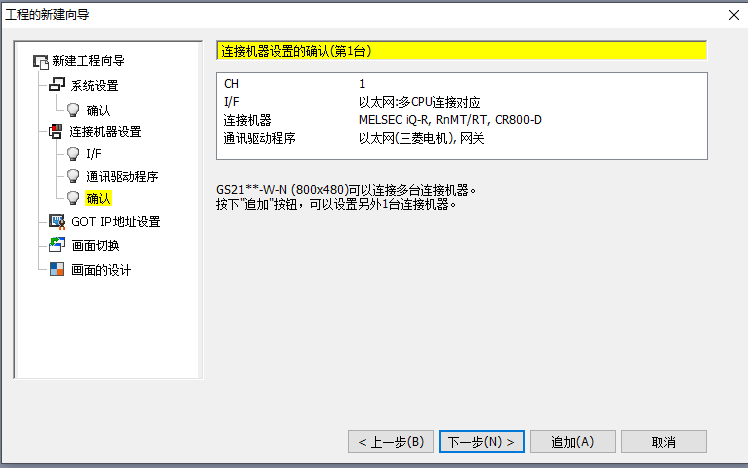

如果想连接多台设备点击《追加》

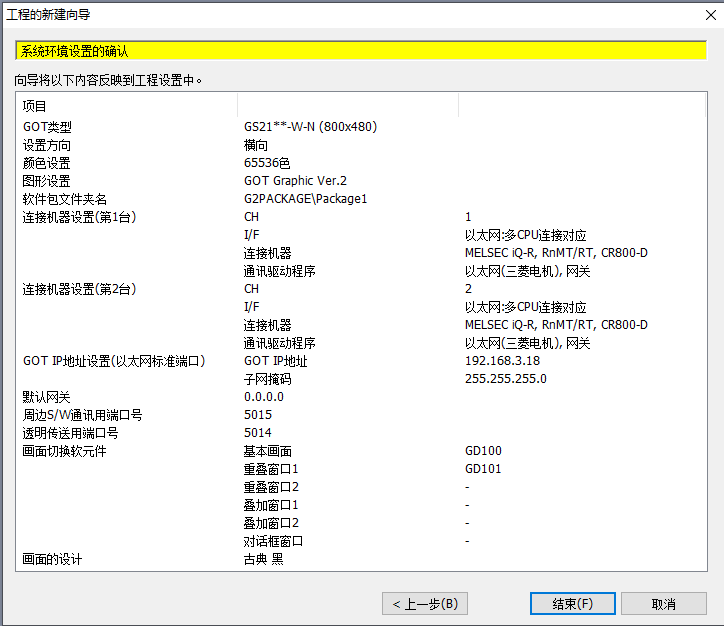

最终显示的所有信息





二，电脑与HIM的三种连接方式

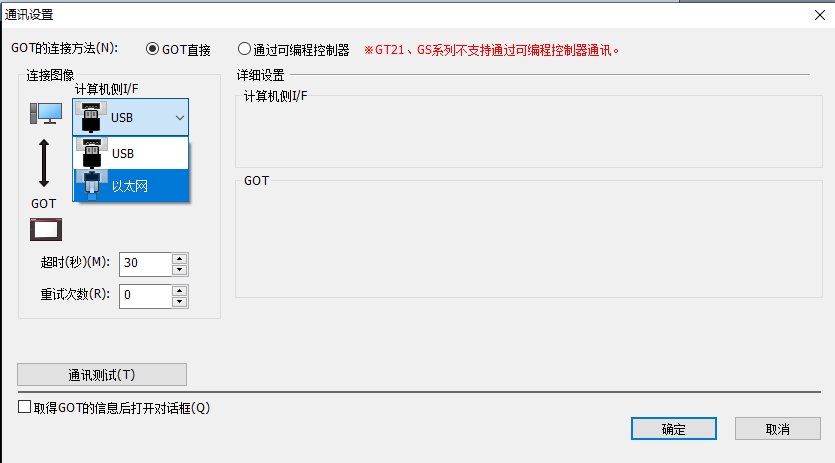

（1）USB

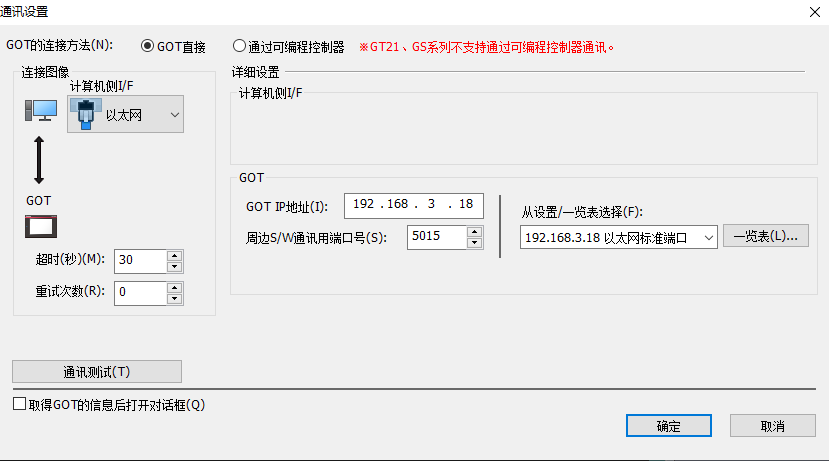

（2）以太网：注意IP，端口

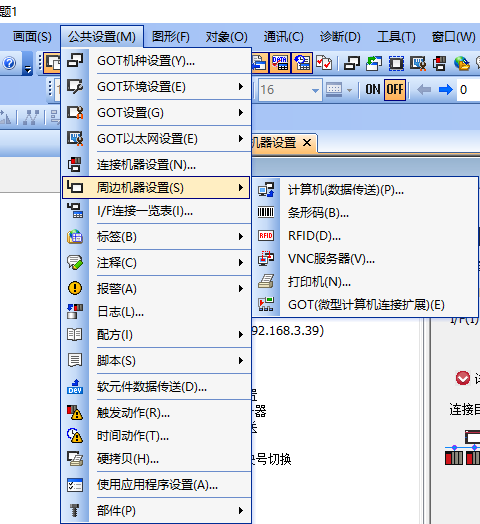

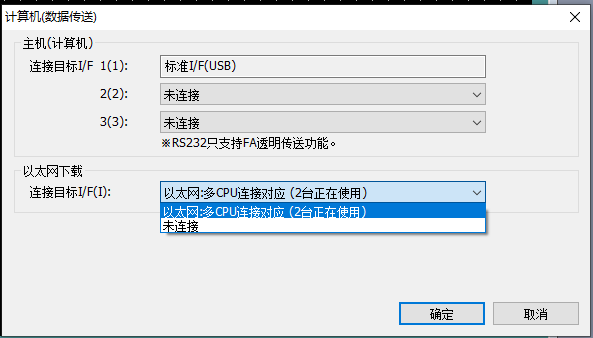

注意：在用以太网通讯过程中。需要在《公共设置》------《周边机器设置》----《计算机（数据传送）》







（3）通过可编程控制器



三，程序的上传与下载

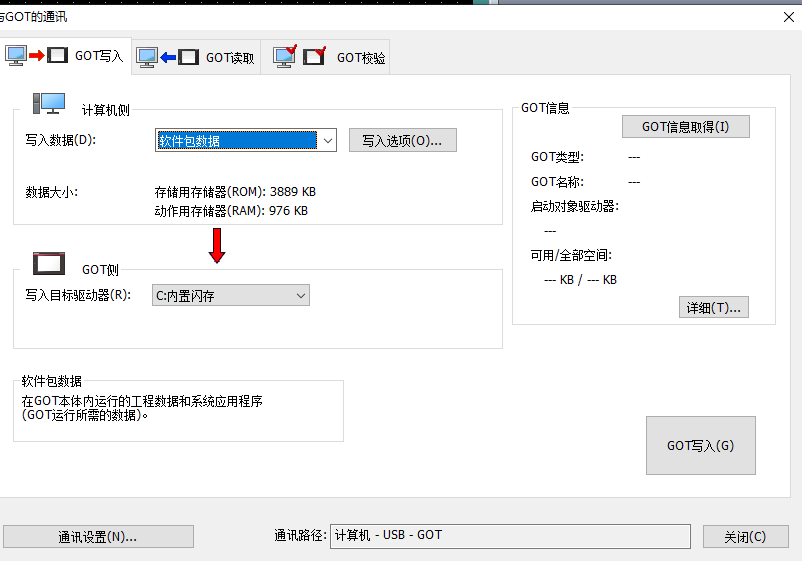

（1）程序下载：点击《通讯》---《写入到GOT》可以选择USB或者以太网——《GOT写入》

（2）程序上传：点击《从GOT读取》后面步骤与程序下载相同，均可用USB与以太网连接
