组态王6.55与S7-200SMART连接

组态王6.55与S7-200SMART连接

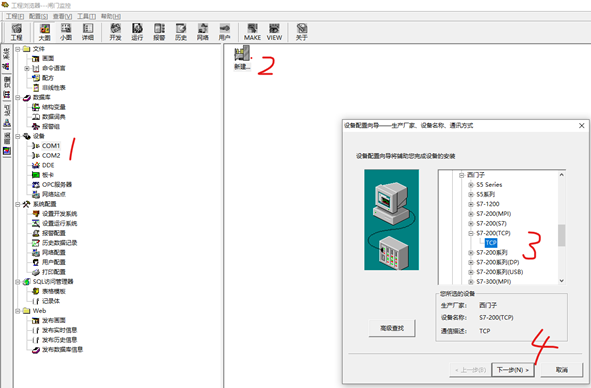

（1）新建工程之后，点击《COM1》——点击《新建》——选择《S7-200TCP》——点击《下一步》。

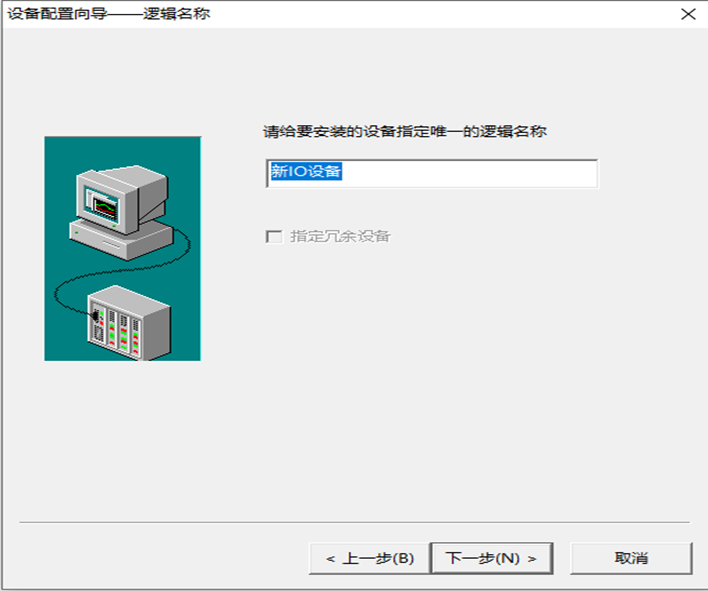

（2）逻辑名称，可以更改名称，也可以默认，点击下一步

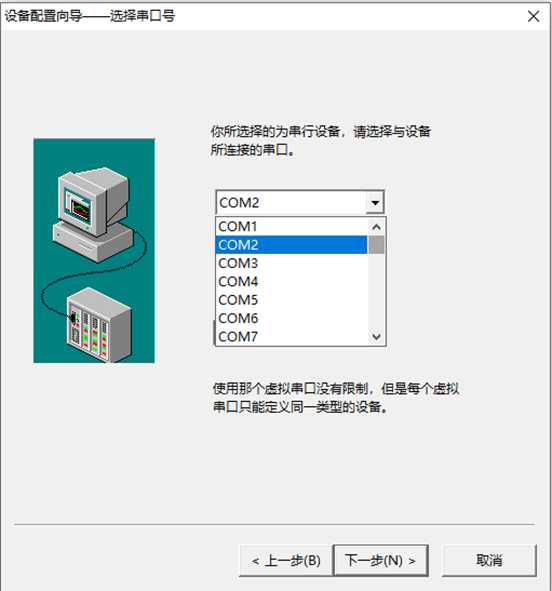

（3）选择串口号，点击下一步

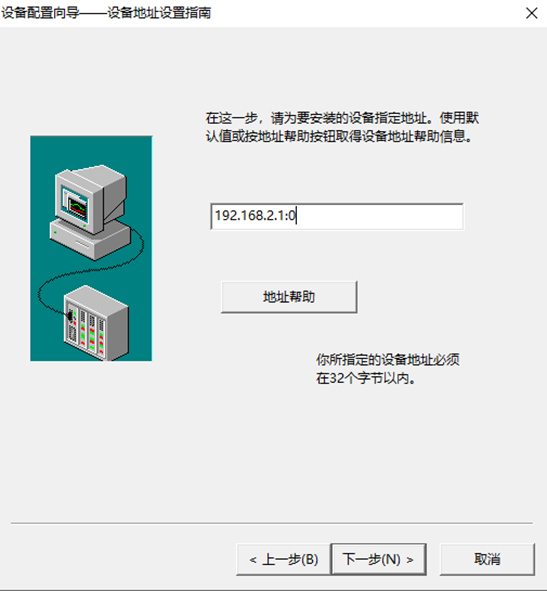

（4）设备地址，注意IP地址的格式，点击下一步

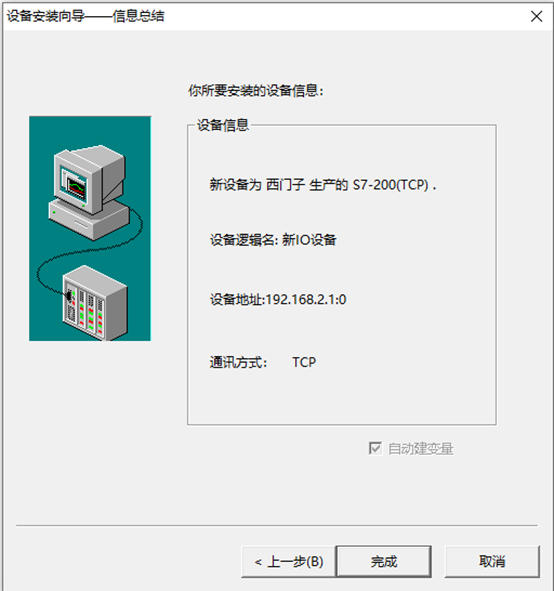

（5）设备信息总结，可以看到刚才建立的主要信息

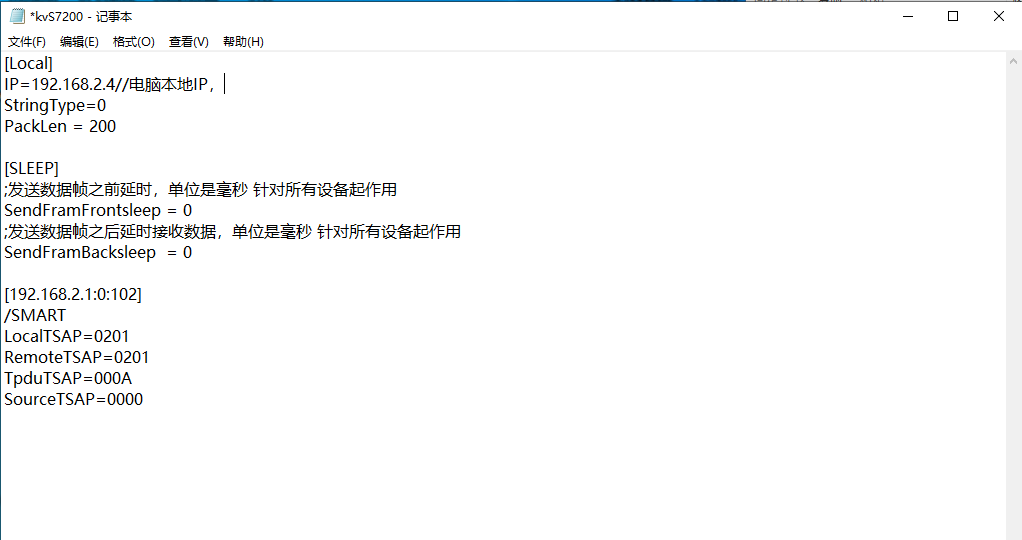

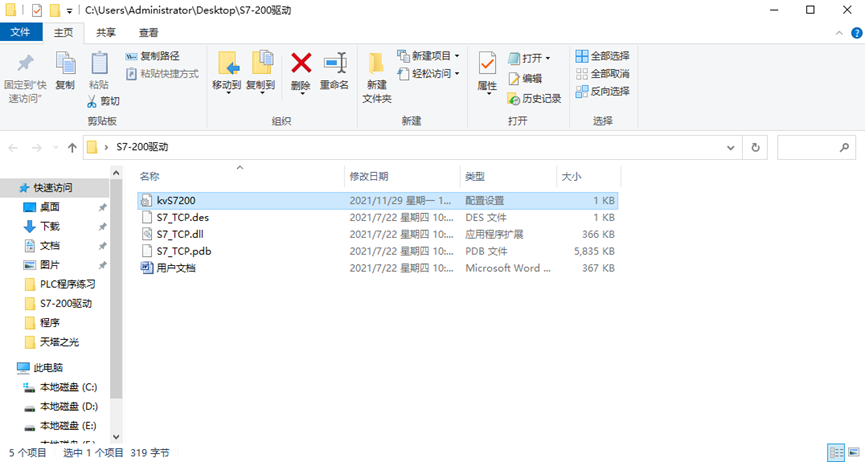

（6）在亚控官网下载S7-200的驱动文件，打开KVS7200











 [192.168.2.1:0:102]-表示组态王上面的IP

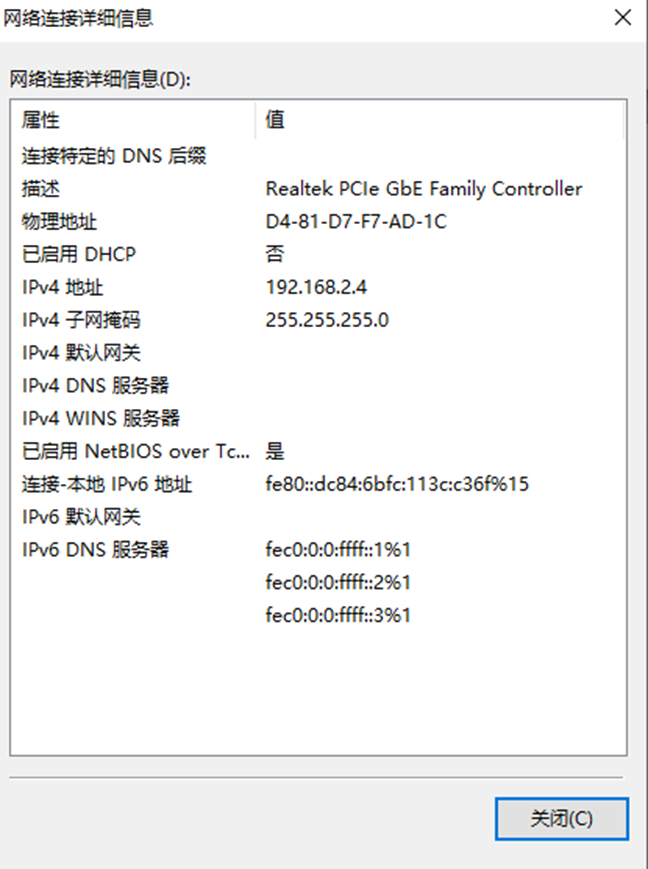

电脑端IP



（8）选择安装新驱动：在安装驱动过程中，要关掉组态王工程，关掉wifi

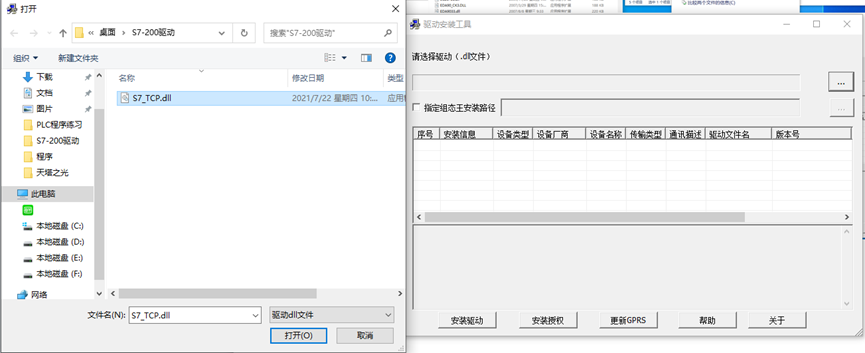

（9）将S7_TCP.dll文件打开

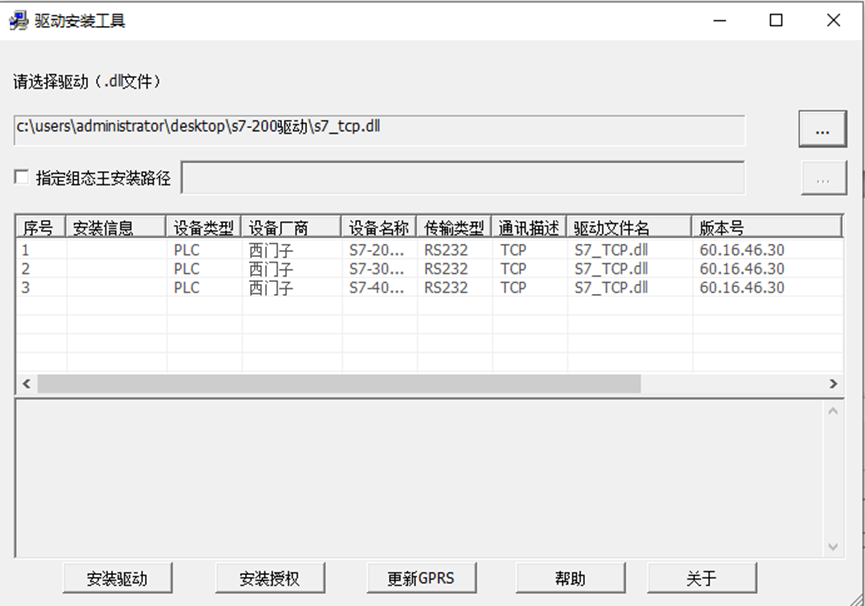

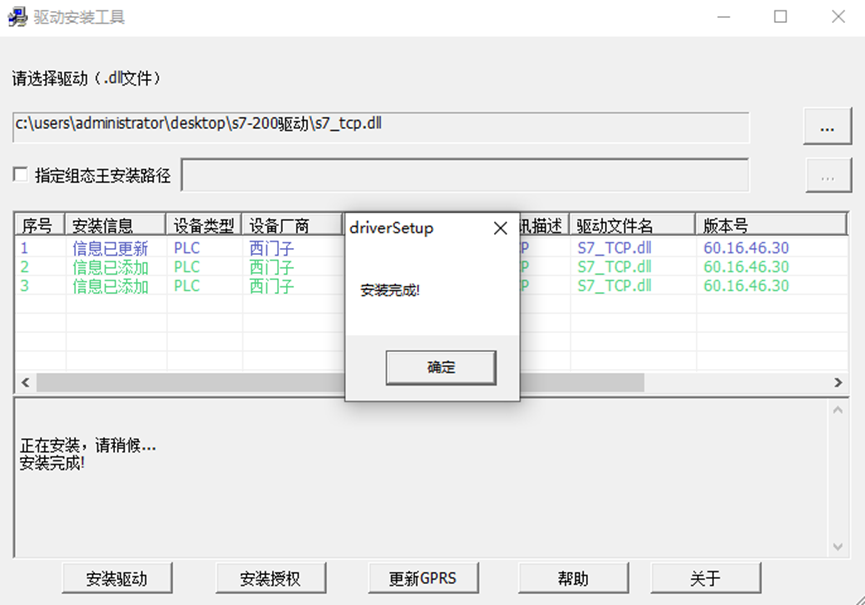

（10）选择安装驱动







（11）安装完成

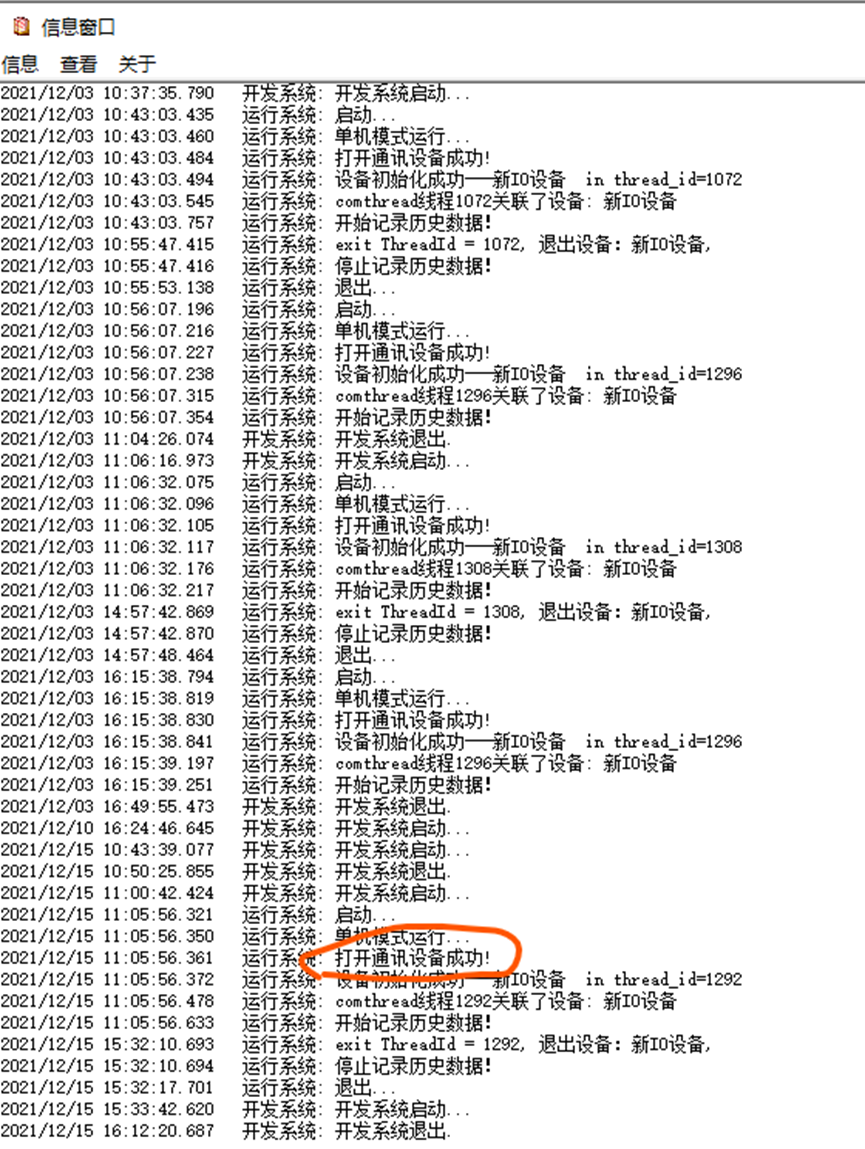

（12）运行组态王，在信息窗口可以看到通讯成功
