第八章 高级过程

8.2 堆栈框架

汇编中，函数传参分为寄存器参数和堆栈参数（值参数和引用参数）

8.2.1 堆栈参数

传递值







TITLE test
;假设等价函数调用为int sum = AddTwo(val1,val2);

INCLUDE Irvine32.inc

AddTwo PROTO,a:DWORD,b:DWORD

.data
val1 DWORD 5
val2 DWORD 6

.code
main Proc
    push val2
    push val1
    call AddTwo
    mov edx,eax
    call WriteDec
    call Crlf
    call WaitMsg
    exit
main ENDP

AddTwo PROC,a:DWORD ,b:DWORD
    mov eax,a
    add eax,b
    ret 8
AddTwo ENDP
END main

TITLE test
;假设等价函数调用为int sum = AddTwo(val1,val2);

INCLUDE Irvine32.inc

.data
val1 DWORD 5
val2 DWORD 6

.code
main Proc
    push val2
    push val1
    call AddTwocall WriteDec
    call Crlf
    call WaitMsg
    exit
main ENDP

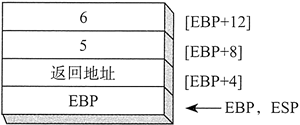

AddTwo PROC
    push ebp
    mov ebp,esp
    mov eax,[ebp+12];第二个参数
    add eax,[ebp+8];第一个参数
    pop ebp
    ret 8
AddTwo ENDP
END main



传递引用

TITLE test
;假设等价函数调用为 AddTwo(val1,val2);

INCLUDE Irvine32.inc

.data
val1 DWORD 5
val2 DWORD 6

.code
main Proc
    push OFFSET val2
    push OFFSET val1
    call Swap
    mov eax,val1
    call WriteDec
    call Crlf

    mov eax,val2
    call WriteDec
    call Crlf
    call WaitMsg
    exit
main ENDP

Swap PROC
    push ebp
    mov ebp,esp
    mov edi,[ebp+12];第二个参数地址
    mov esi,[ebp+8];第一个参数地址
    mov ebx,[edi]
    mov edx,[esi]
    mov [edi],edx
    mov [esi],ebx
    pop ebp
    ret 8
Swap ENDP
END main



传递数组

TITLE test
;假设等价函数调用为 AddTwo(val1,val2);

INCLUDE Irvine32.inc

.data
array DWORD 50 DUP(?)

.code
main Proc
    push OFFSET array
    call FillArray
    mov eax,array[0]
    call WriteDec
    call Crlf
    call WaitMsg
    exit
main ENDP

FillArray PROC
    push ebp
    mov ebp,esp
    mov esi,[ebp+8]
S:
    mov DWORD PTR [esi],55
    add esi,TYPE [ebp+8]
    loop S
    pop ebp
    ret 4
FillArray ENDP
END main



stdcall和cdlcall都是由被调用函数清理堆栈（平衡栈），cdecl由调用函数处清理堆栈。



在使用堆栈向过程传递长整数（由多个字节构成）时，可以先把高位字节压栈，然后再把低位字压栈，这样实际上式以一个小尾顺序把长整数压栈了。







USES操作符后跟要在过程开始时保存并在过程结束时恢复的寄存器列表。

MySub1 PROC USES ecx,edx
    ret
MySub1 ENDP

相当于

push ecx
push edx
pop edx
pop ecx
ret

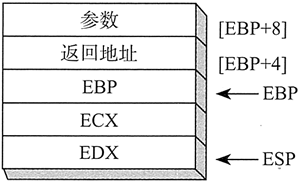

使用显示堆栈参数的过程应用应避免使用USES操作符，因为使用USES保存寄存器的值，在PUSH EBP之前，会导致显示访问[EBP+8]访问出问题。



8.2.2 局部变量

下面一段C++对应的汇编代码

void MySub()
{
    int X = 10;
    int Y = 20;
}

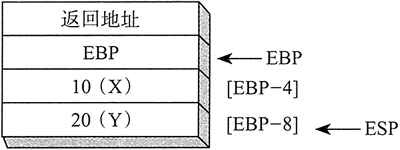

MySub PROC
    push ebp
    mov ebp, esp
    sub esp, 8                    ;创建局部变量
    mov DWORD PTR [ebp-4],10      ; X
    mov DWORD PTR [ebp-8],20      ; Y
    mov esp, ebp                  ;从堆栈中删除局部变量
    pop ebp
    ret
MySub ENDP







LEA指令返回间接操作数的偏移地址。

不能用 OFFSET 获得堆栈参数的地址，因为 OFFSET 只适用于编译时已知的地址。下面的语句无法汇编：

mov esi,OFFSET [ebp-30 ]    ;错误



8.2.3 ENTER和LEAVE指令

ENTER指令自动为被调用过程创建堆栈框架。执行三个操作：

• 把 EBP 入栈 (push ebp)
• 把 EBP 设置为堆栈帧的基址 (mov ebp, esp)
• 为局部变量保留空间 (sub esp, numbytes)



ENTER numbytes, nestinglevel

这两个操作数都是立即数。Numbytes 总是向上舍入为 4 的倍数，以便 ESP 对齐双字边界，表示分配局部变量的字节数。Nestinglevel 确定了从主调过程堆栈帧复制到当前帧的堆栈帧指针的个数。



LEAVE 指令结束一个过程的堆栈帧。它反转了之前的 ENTER 指令操作：恢复了过程被调用时 ESP 和 EBP 的值。



8.2.4 LOCAL伪指令

LOCAL 声明一个或多个变量名，并定义其大小属性。（另一方面，ENTER 则只为局部变量保留一块未命名的堆栈空间。）如果要使用 LOCAL 伪指令，它必须紧跟在 PROC 伪指令的后面。

BubbleSort PROC
LOCAL temp:DWORD, SwapFlag:BYTE



8.4 MODEL伪指令

.model flat STDCALL

STD对过程的命名：AddTwo-->_AddTwo@8



8.5 INVOKE,ADDR,PROC和PROTO

8.5.1 INVOKE指令

INVOKE 伪指令，只用于 32 位模式，将参数入栈（按照 MODEL 伪指令的语言说明符所指定的顺序）并调用过程。

push TYPE array
push LENGTHOF array
push OFFSET array
call DumpArray

等同于

INVOKE DumpArray, OFFSET array, LENGTHOF array, TYPE array



8.5.2 ADDR符号操作符

ADDR 运算符同样可用于 32 位模式，在使用 INVOKE 调用过程时，它可以传递指针参数。

INVOKE FillArray, ADDR myArray
INVOKE mySub, ADDR [ebp+12 ]          ;错误
mov esi, ADDR myArray                 ;错误



8.5.3 PROC伪指令

PROC 伪指令允许在声明过程时，添加上用逗号分隔的参数名列表。

每个参数的形式：

paramName: type

ParamName 是分配给参数的任意名称，其范围只限于当前过程（称为局部作用域（local scope））。同样的参数名可以用于多个过程，但却不能作为全局变量或代码标号的名称。

下例声明的过程采用了 C 调用规范：

Examplel PROC C,
    parm1:DWORD, parm2:DWORD



8.5.4 PROTO伪指令

PROTO 伪指令指定程序的外部过程。

MASM 要求 INVOKE 调用的每个过程都有原型。PROTO 必须在 INVOKE 之前首先岀现。换句话说，这些伪指令的标准顺序为：

MySub PROTO        ;过程原型
.
INVOKE MySub       ;过程调用
.
MySub PROC          ;过程实现
..
MySub ENDP

还有一种情况也是可能的：过程实现可以出现在程序的前面，先于调用该过程的 INVOKE 语句。在这种情况下，PROC 就是它自己的原型：

MySub PROC           ;过程定义
..
MySub ENDP
.
INVOKE MySub       ;过程调用

假设已经编写了一个特定的过程，创建其原型也是很容易的，即复制 PROC 语句并做如下修改：

• 将关键字 PROC 改为 PROTO。
• 如有 USES 运算符，则把该运算符连同其寄存器列表一起删除。



INCLUDE Irvine32.inc
EXTERN sub1@0:PROC
.code
main PROC
    call subl@0
    exit
main ENDP
END main
