第一章：门电路与进制转换

门电路

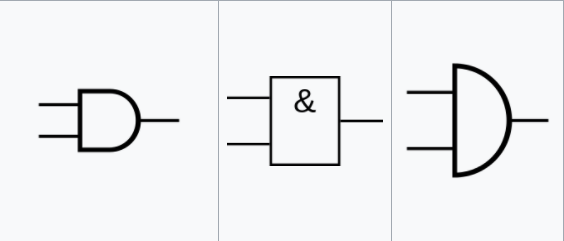

(1)逻辑与（与门）

与运算：计算机指令AND

特点：（左边）输入端 都为1（右边）输出结果为1 其他情况下均输出为0

全1出1 有0出0

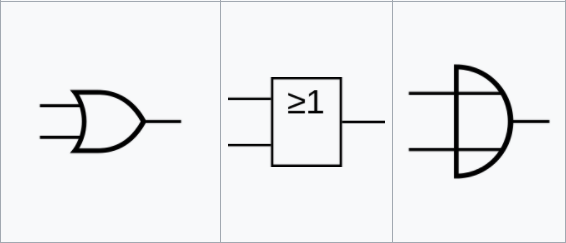

(2)逻辑或（或门）

或运算：计算机指令OR

特点：（左边）输入端 都为0（右边）输出结果为0 其他情况下均输出为1

全0出0 有1出1

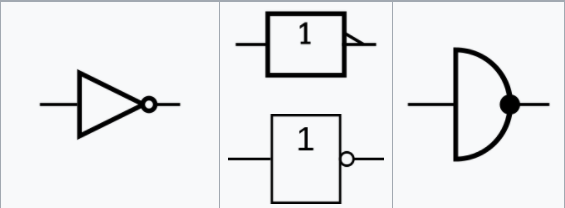

(3)逻辑非（非门）（反向器）

非运算：计算机指令CPL

特点：（左边）输入端为 1 （右边）输出 0 （左边）输入端为 0 （右边）输出 1

有1出0 有0出1

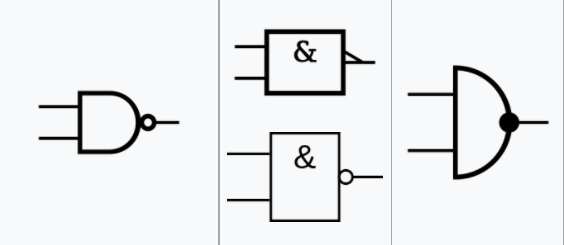

(4)与非门

特点：改变输出结果 在与门的基础上增加非门 改变与门的输出结果

全1出0 有0出1

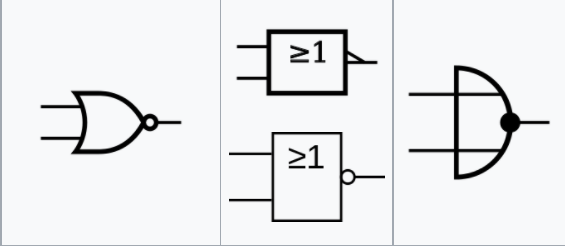

(5)或非门

特点：改变输出结果 在或门的基础上增加非门 改变与门的输出结果

全0出1 有1出0

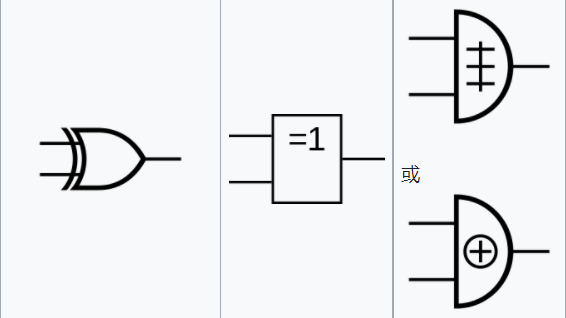

(5)异或门

特点：输入相同出0 输出不同出1
相同出0 不同出1

进制转换

常用进制

1. 二进制

用 0 和 1 表示 逢二进一

2. 八进制

用 0-7 表示 逢八进一

3. 十进制

就是我们最常用的 逢十进一

4. 十六进制

用 0-9 ， A-F表示 逢十六进一
A-F 分别表示 10-15

十进制向R进制转换 R 表示任意进制

整数部分

使用除模取余法得到的余数到做排序就是转换的结果

小数部分

用基数R乘以小数部分取整取出整数部分在重复乘以基数直到小数部分为0

八进制转二进制

每一个八进制为转为三个二进制位不足的部分补零

十六进制转二进制

每一个十六进制为转为四个二进制位不足的部分补零
