CUDA C++ 入门：矩阵乘法
最近接触了 GPU 编程，尝试了用 CUDA 写一些并行计算案例，拿了矩阵乘法作为第一个练手项目。
过去的经验让我误以为这东西很 naive，但其实从并行的角度看，会发现很多串行思维所没有机会接触的细节——总体而言，虽然遇到不少困难，但还是觉得收获丰富。
矩阵乘法的实现优化有非常多的方法，这里只是简单尝试了粗浅的几种，其实后面还有很多优化分支，但是打算日后再做研究。
CPU 矩阵乘法
直接实现是 \(O(NMK)\)，无需多言。
Naive GPU 矩阵乘法
考虑对于每一组 \((i,j)\)，计算 \(c_{i,j}\) 需要遍历一次下标 \(k\)，而每个 \((i,j)\) 之间都是互相独立的。因此简单考虑，使用 \(O(N^2)\) 个线程（thread），然后对每个 thread 指定一个 \(O(K)\) 遍历下标 \(k\) 的任务。
这样计算花费是 \(O(K)\)，但是由于每次访问的都是 global memory，总共会有 \(3MNK\) 次访问，会比较慢。
矩阵分块
这部分参考了 CUDA SGEMM矩阵乘法优化笔记——从入门到cublas - 知乎 的思路。
核心是将某一块 A/B 从 global memory 转移到 block 的 shared memory 中。
如果按如下分块，一次 \(BN\times BM\) 的 C 子矩阵的计算，会一次性将 A 和 B 两个块从 global memory 载入一遍，然后计算 C 中的值就不用访问 global memory。最终 global memory 的总访问次数会除以 \(BK\)。
不过 \(BK\) 太大不行，shared memory 存在硬件限制。
const int BM = 128;
const int BN = 128;
const int BK = 8;
const int TM = 8;
const int TN = 8;
__global__
void tiledMatmul(float* A, float* B, float* C, int M, int K, int N) {
const int bx = blockIdx.x;
const int by = blockIdx.y;
const int tx = threadIdx.x;
const int ty = threadIdx.y;
const int tid = tx + ty * blockDim.x;
__shared__ float s_a[BM][BK];
__shared__ float s_b[BK][BN];
float r_c[TM][TN] = {0.0};
// ???
int load_a_smem_m = tid >> 1;
int load_a_smem_k = (tid & 1) << 2;
int load_b_smem_k = tid >> 5;
int load_b_smem_n = (tid & 31) << 2;
int load_a_gmem_m = by * BM + load_a_smem_m;
int load_b_gmem_n = bx * BN + load_b_smem_n;
for (int bk = 0; bk < (K + BK - 1) / BK; bk++) {
int load_a_gmem_k = bk * BK + load_a_smem_k;
int load_b_gmem_k = bk * BK + load_b_smem_k;
int load_a_gmem_addr = load_a_gmem_m * K + load_a_gmem_k;
int load_b_gmem_addr = load_b_gmem_k * N + load_b_gmem_n;
FLOAT4(s_a[load_a_smem_m][load_a_smem_k]) = FLOAT4(A[load_a_gmem_addr]);
FLOAT4(s_b[load_b_smem_k][load_b_smem_n]) = FLOAT4(B[load_b_gmem_addr]);
__syncthreads();
#pragma unroll
for (int k = 0; k < BK; k++) {
#pragma unroll
for (int m = 0; m < TM; m++) {
#pragma unroll
for (int n = 0; n < TN; n++) {
int comp_a_smem_m = ty * TM + m;
int comp_b_smem_n = tx * TN + n;
r_c[m][n] += s_a[comp_a_smem_m][k] * s_b[k][comp_b_smem_n];
}
}
}
__syncthreads();
}
#pragma unroll
for (int i = 0; i < TM; i++) {
int store_c_gmem_m = by * BM + ty * TM + i;
#pragma unroll
for (int j = 0; j < TN; j += 4) {
int store_c_gmem_n = bx * BN + tx * TN + j;
int store_c_gmem_addr = store_c_gmem_m * N + store_c_gmem_n;
FLOAT4(C[store_c_gmem_addr]) = FLOAT4(r_c[i][j]);
}
}
}
int main() {
// ...
dim3 blockSize(BN / TN, BM / TM);
dim3 gridSize(ceil(N, BN), ceil(M, BM));
// ...
}
实现也是参考的上面，但是打问号的位置看了一天才搞明白。。。
其实就是 load 和计算两个过程，是一堆 thread 先把要求的位置都 load 上，然后大家对齐进度（__syncthreads()），然后开始计算。而 load 过程只要保证不重不漏，而不必和后面的计算有直接对应关系，也不用讲究顺序。而（每次 bk 的循环体）load 的（其中一个矩阵）浮点数个数刚好等于 thread 个数，那么就找个一一对应关系即可。于是有了上面代码看起来很简洁但不太直观的写法。如果 BM/BN 等参数改变，可能还会多写一组循环。
Tensor Core 使用尝试 1：WMMA
使用了 \(16\times 16\times 16\) 的 FP16 \(\to\) FP32 WMMA（Warp-level Matrix Multiply Accumulate）接口。
这里有一个误区，那就是只要块长设置成 16 或 16 的倍数就行。但是 tensor core 是 warp 层的操作，一个 warp 包含的 32 个 thread 协同工作才能操作 tensor core。
也就是说不能直接在核函数中指定一个 \(16\times 16\times 16\) 的朴素矩阵乘法，然后直接改成 tensor core。
考虑重新组织计算结构：
const int WMMA_M = 16;
const int WMMA_N = 16;
const int WMMA_K = 16;
const int BM = 128;
const int BN = 128;
const int BK = 16;
const int WARP_SIZE = 32;
const int WARPS_PER_BLOCK_M = 4; // BM / WARP_SIZE
const int WARPS_PER_BLOCK_N = 4; // BN / WARP_SIZE
int main() {
// ...
const int WARPS_PER_BLOCK = WARPS_PER_BLOCK_M * WARPS_PER_BLOCK_N; // 16
dim3 blockDim(WARPS_PER_BLOCK * WARP_SIZE /* 16*32 */ );
dim3 gridDim((N + BN - 1) / BN, (M + BM - 1) / BM);
// ...
}
这里将 \(BK\) 调整为 16，适应 WMMA 的尺寸，\(BM,BN\) 保持不变。
每个 block 设定为 \(16\times 32\) 大小，内含 16 个 warp，行、列方向为 \(4\times 4\)。
对于每个 warp，在计算过程中分管 \(32\times 32\) 的区域，也就是说四组 WMMA。示意图：
计算部分的代码：
__global__ void tensorCoreMatmul(half* A, half* B, float* C, int M, int K, int N) {
__shared__ half s_a[BM][BK];
__shared__ half s_b[BK][BN];
const int warpId = threadIdx.x / WARP_SIZE;
const int warpM = warpId / WARPS_PER_BLOCK_N;
const int warpN = warpId % WARPS_PER_BLOCK_N;
const int warpRowOffset = warpM * WMMA_M * 2;
const int warpColOffset = warpN * WMMA_N * 2;
const int blockRowOffset = blockIdx.y * BM;
const int blockColOffset = blockIdx.x * BN;
wmma::fragment<wmma::accumulator, WMMA_M, WMMA_N, WMMA_K, float> acc[2][2];
#pragma unroll
for (int i = 0; i < 2; i++) {
#pragma unroll
for (int j = 0; j < 2; j++) {
wmma::fill_fragment(acc[i][j], 0.0f);
}
}
for (int bk = 0; bk < K; bk += BK) {
// ... loading data ...
__syncthreads();
wmma::fragment<wmma::matrix_a, WMMA_M, WMMA_N, WMMA_K, half, wmma::row_major> a_frag;
wmma::fragment<wmma::matrix_b, WMMA_M, WMMA_N, WMMA_K, half, wmma::row_major> b_frag;
#pragma unroll
for (int k = 0; k < BK; k += WMMA_K) {
#pragma unroll
for (int i = 0; i < 2; i++) {
#pragma unroll
for (int j = 0; j < 2; j++) {
int aRow = warpRowOffset + i * WMMA_M;
int aCol = k;
int bRow = k;
int bCol = warpColOffset + j * WMMA_N;
wmma::load_matrix_sync(a_frag, &s_a[aRow][aCol], BK);
wmma::load_matrix_sync(b_frag, &s_b[bRow][bCol], BN);
wmma::mma_sync(acc[i][j], a_frag, b_frag, acc[i][j]);
}
}
}
__syncthreads();
}
// write results back to global memory.
#pragma unroll
for (int i = 0; i < 2; i++) {
#pragma unroll
for (int j = 0; j < 2; j++) {
int cRow = blockRowOffset + warpRowOffset + i * WMMA_M;
int cCol = blockColOffset + warpColOffset + j * WMMA_N;
if (cRow < M && cCol < N) {
wmma::store_matrix_sync(&C[cRow * N + cCol], acc[i][j], N, wmma::mem_row_major);
}
}
}
}
然后考虑怎么把数据加载到 shared memory 里。
对于每个 block，其中每个 \(bk (0\le bk<\frac {K}{BK})\)，涉及到的 A 矩阵有 \(BM\times BK = 2048\) 个 half，B 有 \(BK\times BN=2048\) 个。也就是说一个 thread 要 load \(2048/(32\times 16) = 4\) 个 A 的 half，B 同理。
把四个 half 打包了，一句话搞定：
// 加载 A 矩阵: s_a[128][16]
{
int load_idx = threadIdx.x; // 0-511
int row = load_idx / 4; // 0-127 (BK/4 = 16/4 = 4)
int col = (load_idx % 4) * 4; // 0, 4, 8, 12
int globalRow = blockRowOffset + row;
int globalCol = bk + col;
HALF4(s_a[row][col]) = HALF4(A[globalRow * K + globalCol]);
}
// 加载 B 矩阵: s_b[16][128]
{
int load_idx = threadIdx.x; // 0-511
int row = load_idx / 32; // 0-15 (BN/4 = 128/4 = 32)
int col = (load_idx % 32) * 4; // 0, 4, 8, ..., 124
int globalRow = bk + row;
int globalCol = blockColOffset + col;
HALF4(s_b[row][col]) = HALF4(B[globalRow * N + globalCol]);
}
Tensor Core 使用尝试 2：MMA（TBC）
事实上在了解完 WMMA 后才发现能直接用这个，打算日后再填坑。
小结
最后运行效率来说，对于 \(8192\times 8192\) 规模来说，直接分块是 145.2ms，tensor core 写法是 126.6ms。
两者不算严格的改进关系，更像是单独的两种写法。
使用 Nsight Compute 软件观察两个 Kernel 的计算情况（紫色为 Tensor core 写法，绿色是仅有分块）：
这里说明 Tensor Core 写法的瓶颈不在计算（因为 Tensor Core 很快），而是等待内存加载；分块写法则是计算成为主要工作。
虽然后者利用率更高，但是总体而言前者使用了更合适的硬件，仍然能达到更快的水平（某些情况下，高利用率不等于高性能）。

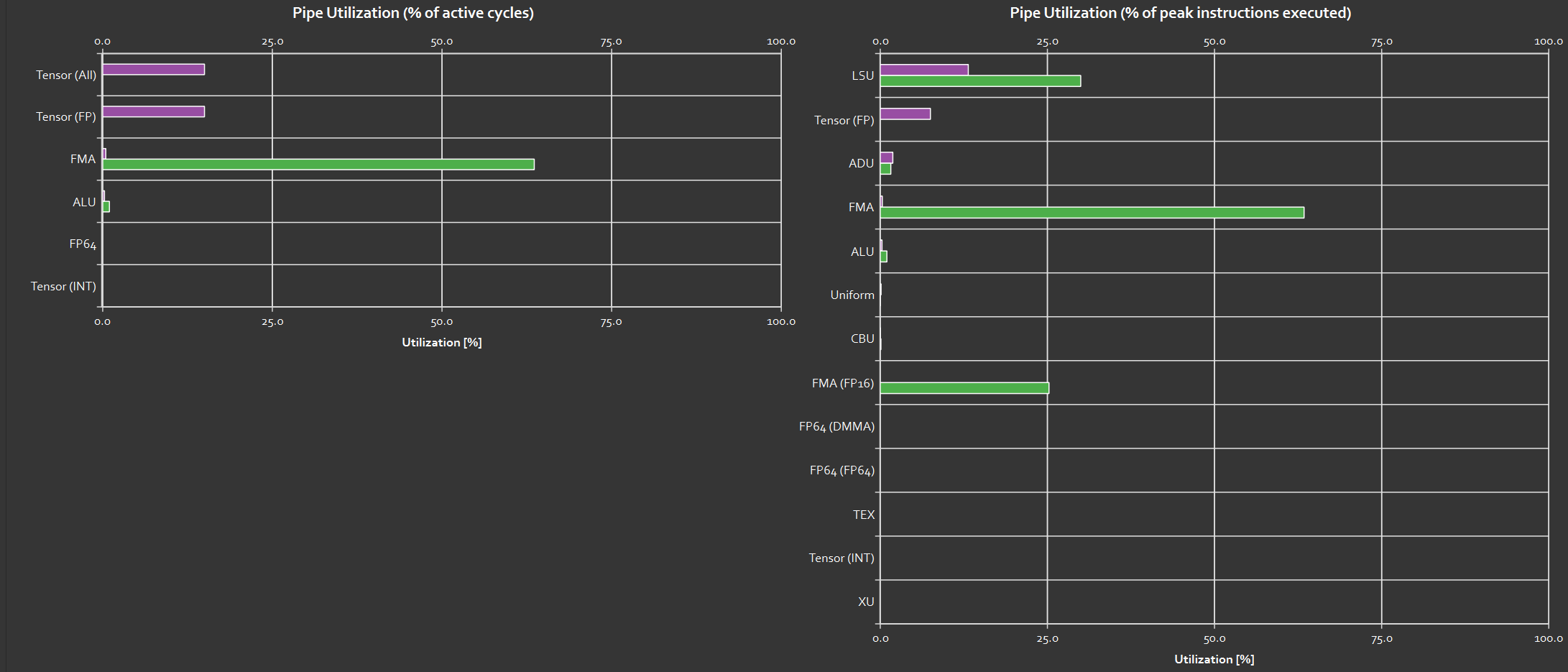

Occupancy 方面：
这图目前还不太会看，先挂在这里。
看出来 tensor core 版本相比直接分块，确实有将计算压力从 FMA 都转移到了 Tensor 上。但是因为吞吐量等因素限制，Tensor 仍然是没有达到大部分的理论值。
当然应该还有很多没有处理好的地方可以再做优化，目前就先写到这里。很多东西理解的不完全正确，当然学习存在一个过程，这些误解和忽视的细节会在实践的积累下被逐步解决。
