Proteus与Keil联调

2010-01-05 01:18  LeonDw  阅读(1357)  评论(0)    收藏  举报

实现在Keil中调试，在Proteus中出效果。

1、复制修改文件

  • Keil 与Proteus连接，连接开始必须在proteus安装目录下VDM51.dll文件复制到Keil安装目录的\C51\BIN目录中。
  • 修改keil安装目录下Tools.ini文件：在[C51] 栏目下加入TDRV3=BIN\VDM51.DLL ("Proteus VSM Monitor-51 Driver")，其中“TDRV3” 中的 “3”要根据实际情况写，不要和原来的重复。

2、设置

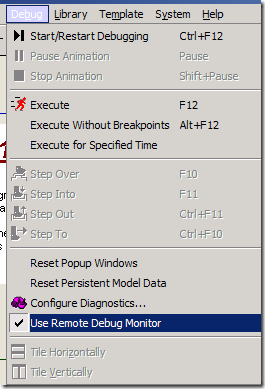

在Proteus

1b352459b22bc5d0b7a5ad55361b2903

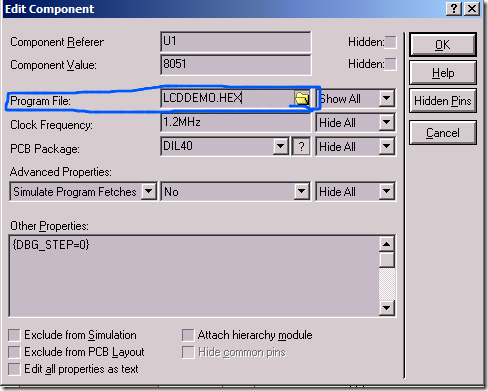

器件的Program File

5438-412664a297b72ea6

在Keil

5438-412664a16e6dfc35

5438-412664a16c2a7a1f

5438-412664a16ee147ae

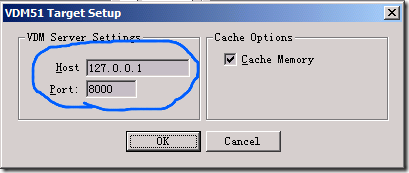

Port保持8000。如果在不同的Proteus机器，则Host填该机IP。本机就如图。

3、注意Keil工程和Proteus工程要在同一目录
