主板结构

构成

功能模块

CPU芯片

内存条

芯片组

BIOS芯片

CMOS芯片

电源、电池和电容

跳线和开关

BIOS芯片

装有BIOS程序
Basic Input Output System

BIOS程序负责的任务

冷启动和热启动

上电自检

基本输入输出驱动程序

系统硬件配置分析

引导DOS启动或引导ROM BASIC解释程序

BIOS中断管理

冷启动是指切断电脑的电源，重新启动，热启动是指在电脑已经加电的情况下重新启动

该程序固化在ROM芯片上
早期多采用EPROM作为BIOS芯片，现在多采用闪存

CMOS RAM芯片

PC上电启动到引导完成，必须从CMOS RAM中读取若干参数数据，设定开机初始状态。

作用：提供系统的日期、时间、保存系统的硬件配置参数和软硬件规格、显示器接口的类型和其他硬件的设置

若CMOS RAM芯片损坏或内容丢失，会造成软、硬件无法使用、鼠标工作失效等故障

主板结构

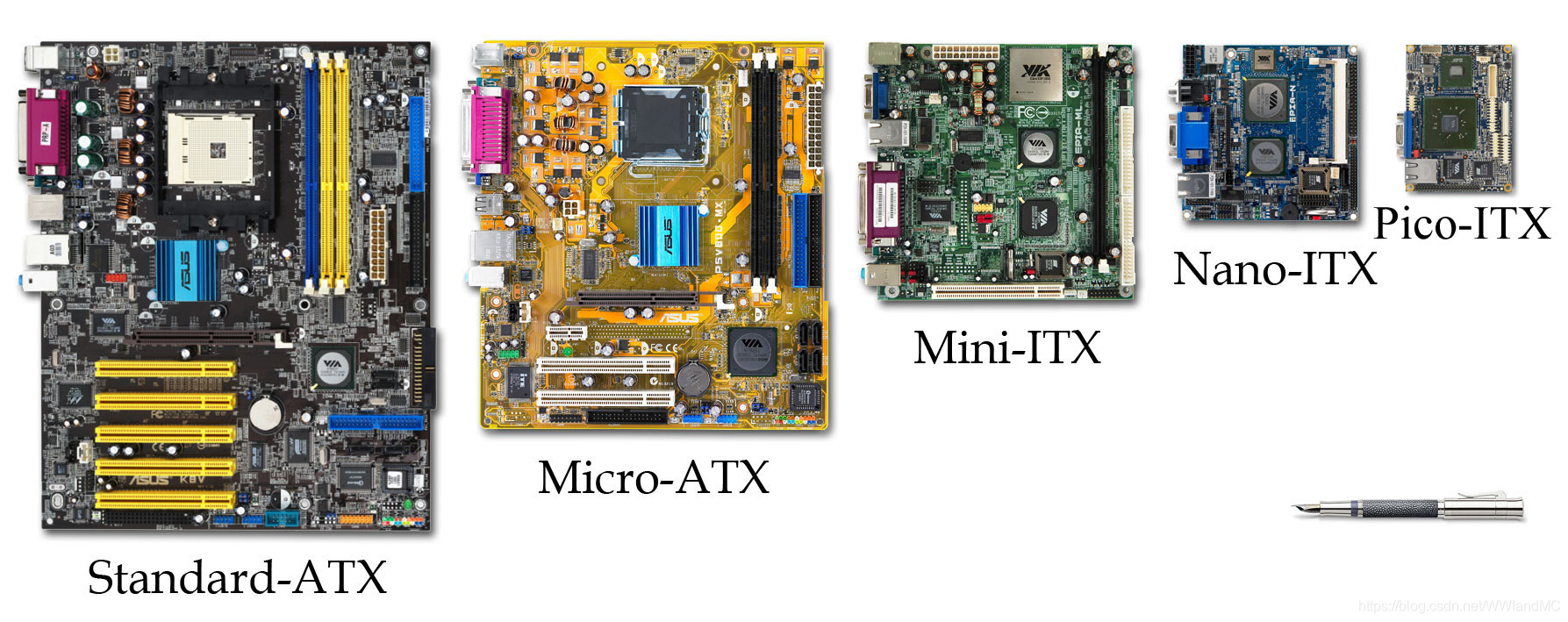

ATX

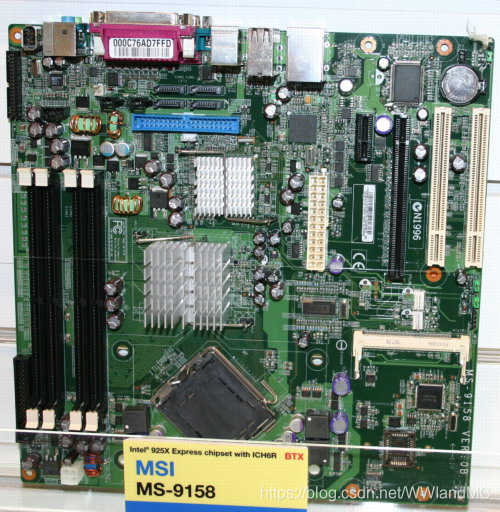

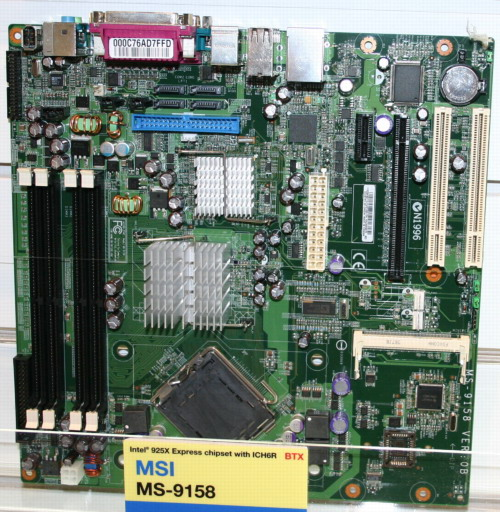

BTX

芯片组

Chipest （控制）芯片组

计算机当中有一系列接口电路和支持电路：

• 向外设输入 / 输出的并行接口和串行接口电路
• 主存控制电路
• 中断控制电路
• DMA控制电路
• 总线控制电路
• 时钟发生器

采用VLSI技术把这些电路按功能不同分别集成在几块集成芯片。用少量几片VLSI芯片的组合，即芯片组来代替众多的接口芯片和支持芯片

芯片组决定了：

• CPU的类型和主频范围
• 内存条类型
• 支持USB接口以及IEEE 1394接口的数目
• 存储器总线的最大频率
• PCI总线的类型
• 支持几个CPU
• 对内置PCI、EIDE控制的支持
• 内置鼠标和键盘控制器、BIOS以及实时时钟电路

集成为芯片组的优点

简化主板设计

降低系统成本

提高系统的可靠性

有利于测试、维护和维修

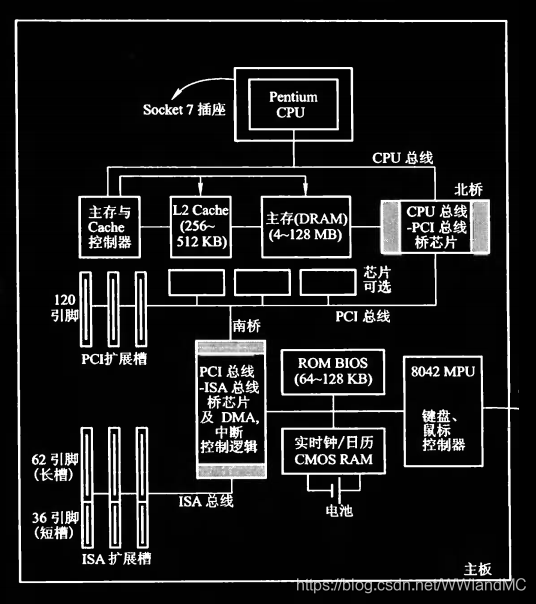

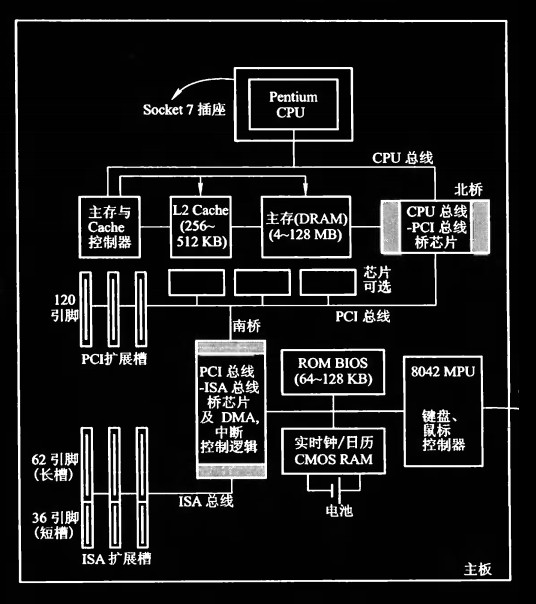

芯片组的组成 南桥北桥
