【总结】基本线性运放电路【全】





================================================================================================

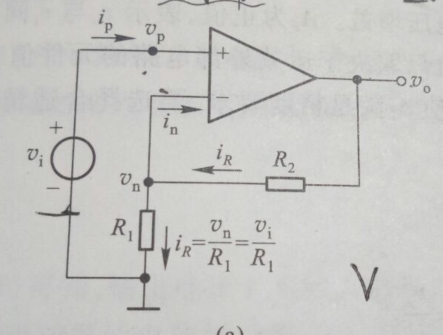

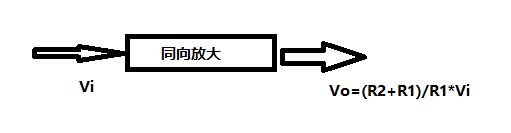

1.同向放大电路



                   分析:

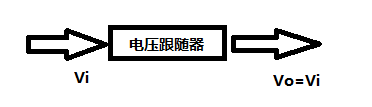

2.电压跟随器

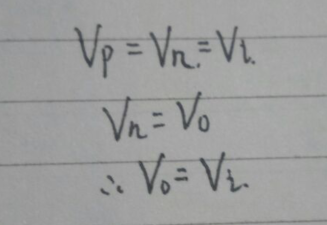

           分析:

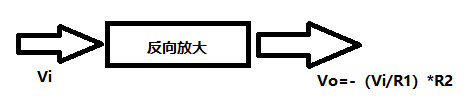

3.反向放大

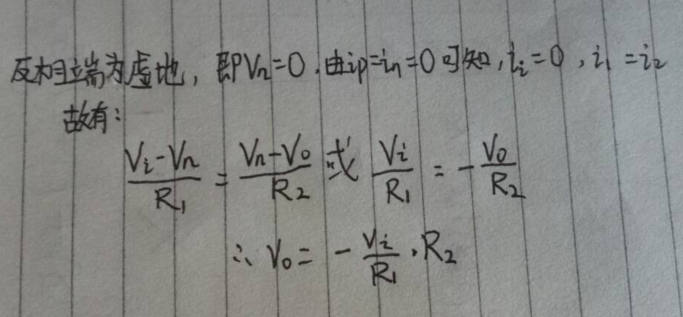

            分析:

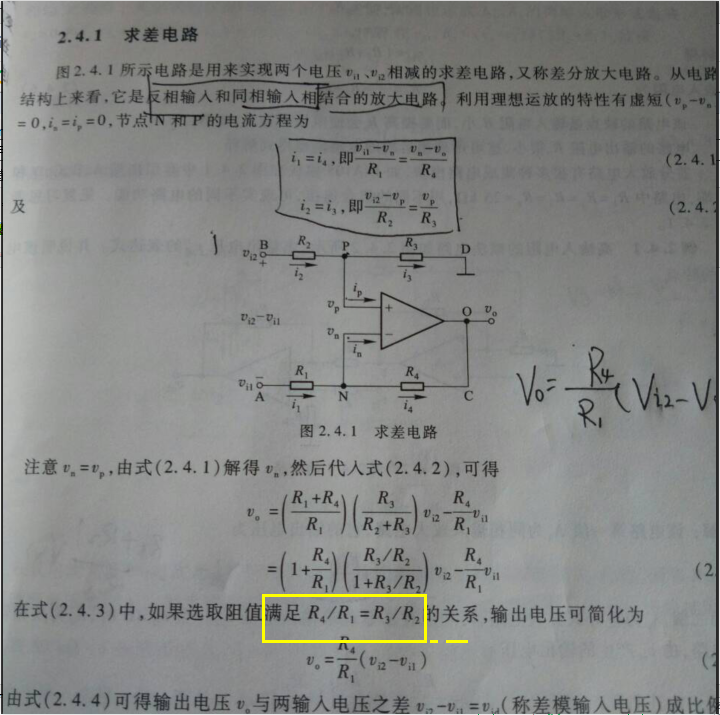

4.求差放大



                     特点:

                       1.反向输入和同向输入相结合

                             2.同向与反向电路所在电阻成比例,可以化简为反向电路电阻之比与两项输入之差的乘积

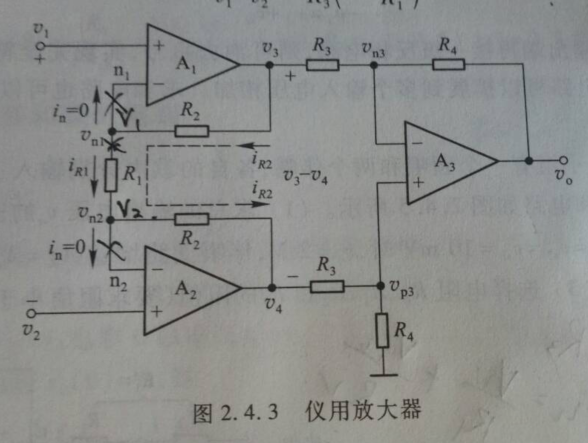

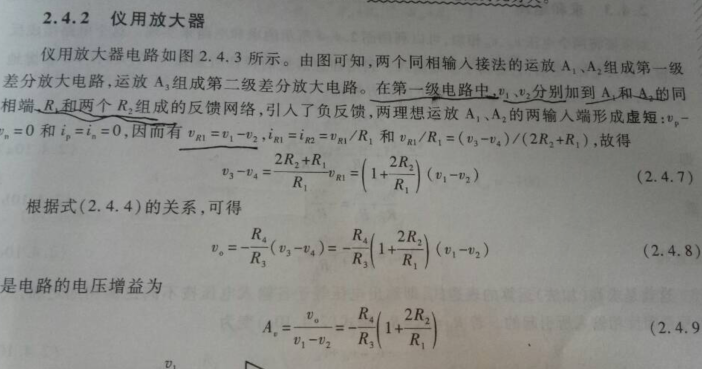

5.仪用放大



        分析:

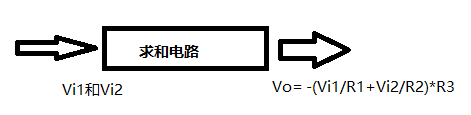

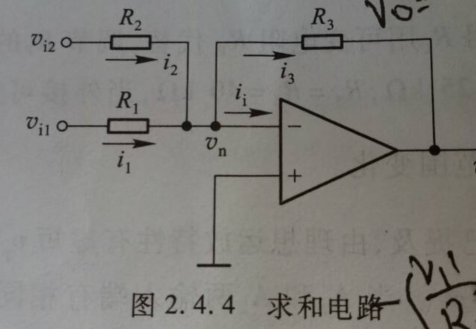

6.求和电路









7.积分电路

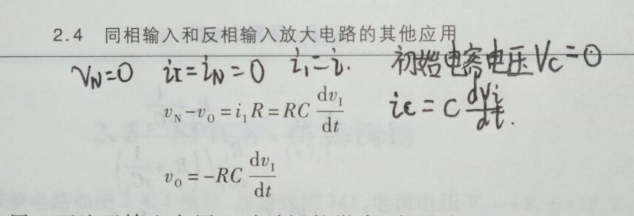

   分析:





   图像:





8.微分电路

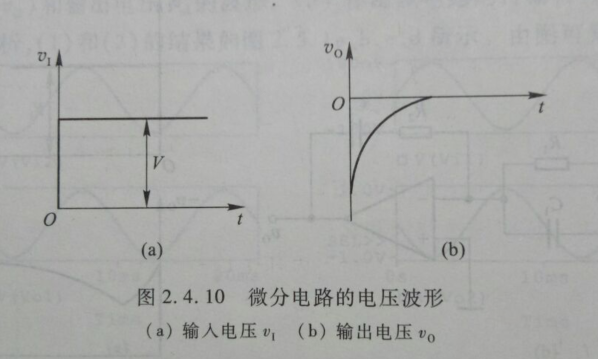

   分析:

图像:
