从指令角度掌握函数调用堆栈详细过程

c++代码

#include<iostream>
int sum(int a, int b)
{
	int temp = 0;
	temp = a + b;
	return temp;
}
int main()
{
	int a = 10;
	int b = 20;
	int ret = sum(a , b);
	std::cout << "ret:" << ret << std::endl;
}

C++代码对应的汇编执行流程解析

以下是基于x86架构的汇编指令解析，展示代码的执行流程：

main函数执行流程：

; 函数入口，建立栈帧
main:
    push ebp        ; 保存调用者的ebp
    mov  ebp, esp   ; 建立当前函数的栈帧
    sub  esp, 0Ch   ; 为局部变量a、b、ret分配栈空间(12字节)

    ; 初始化变量a = 10
    mov  dword ptr [ebp-4], 0Ah  ; [ebp-4]是变量a的地址

    ; 初始化变量b = 20
    mov  dword ptr [ebp-8], 14h  ; [ebp-8]是变量b的地址

    ; 准备调用sum函数，参数入栈（从右到左）
    push dword ptr [ebp-8]       ; 压入b的值
    push dword ptr [ebp-4]       ; 压入a的值

    ; 调用sum函数
    call sum                     ; 压入返回地址，跳转到sum函数

    ; 函数返回后
    add  esp, 8                  ; 清理栈上的参数
    mov  dword ptr [ebp-0Ch], eax ; 将sum返回值存入ret变量([ebp-0Ch])

    ; 输出结果（简化表示）
    ; ... 调用cout相关代码 ...

    ; 函数返回
    mov  esp, ebp   ; 恢复栈指针
    pop  ebp        ; 恢复调用者的ebp
    ret             ; 返回

sum函数执行流程：

; sum函数实现
sum:
    push ebp        ; 保存调用者的ebp
    mov  ebp, esp   ; 建立当前函数的栈帧
    sub  esp, 4     ; 为局部变量temp分配4字节空间

    ; 初始化temp = 0
    mov  dword ptr [ebp-4], 0    ; [ebp-4]是temp的地址

    ; 计算a + b
    mov  eax, dword ptr [ebp+8]  ; 从栈中获取a的值(第一个参数)
    add  eax, dword ptr [ebp+0Ch] ; 加上b的值(第二个参数)
    mov  dword ptr [ebp-4], eax  ; 结果存入temp

    ; 设置返回值
    mov  eax, dword ptr [ebp-4]  ; 将temp的值存入eax寄存器(返回值)

    ; 函数返回
    mov  esp, ebp   ; 恢复栈指针
    pop  ebp        ; 恢复调用者的ebp
    ret             ; 返回，弹出返回地址

栈变化示意图

以下是程序执行过程中栈的变化（地址由高到低）：

1. main函数刚进入时：

   高地址
   [ebp+4]  : main函数的返回地址
   [ebp]    : 调用者的ebp值
   [ebp-4]  : 变量a (10)
   [ebp-8]  : 变量b (20)
   [ebp-0Ch] : 变量ret (未初始化)
   低地址  <-- esp


2. 调用sum函数前（参数入栈后）：

   高地址
   [ebp+4]  : main函数的返回地址
   [ebp]    : 调用者的ebp值
   [ebp-4]  : 变量a (10)
   [ebp-8]  : 变量b (20)
   [ebp-0Ch] : 变量ret (未初始化)
   [esp+4]  : 参数a (10)  <-- [ebp+8] in sum
   [esp]    : 参数b (20)  <-- [ebp+0Ch] in sum
   低地址  <-- esp


3. 进入sum函数后：

   高地址
   ... (main函数的栈帧) ...
   [ebp+8]  : 参数a (10)
   [ebp+0Ch] : 参数b (20)
   [ebp]    : main函数的ebp值
   [ebp-4]  : 局部变量temp
   低地址  <-- esp


4. sum函数返回后：

   高地址
   ... (恢复为调用sum前的状态) ...
   [ebp-0Ch] : 变量ret (30)  <-- 已被sum的返回值更新
   低地址  <-- esp


执行流程总结

1. main函数初始化局部变量a和b
2. 准备函数调用：将参数从右到左压栈
3. 调用sum函数，自动压入返回地址
4. sum函数建立自己的栈帧，计算a+b的结果
5. sum函数通过eax寄存器返回计算结果
6. main函数接收返回值并输出
7. 程序执行结束

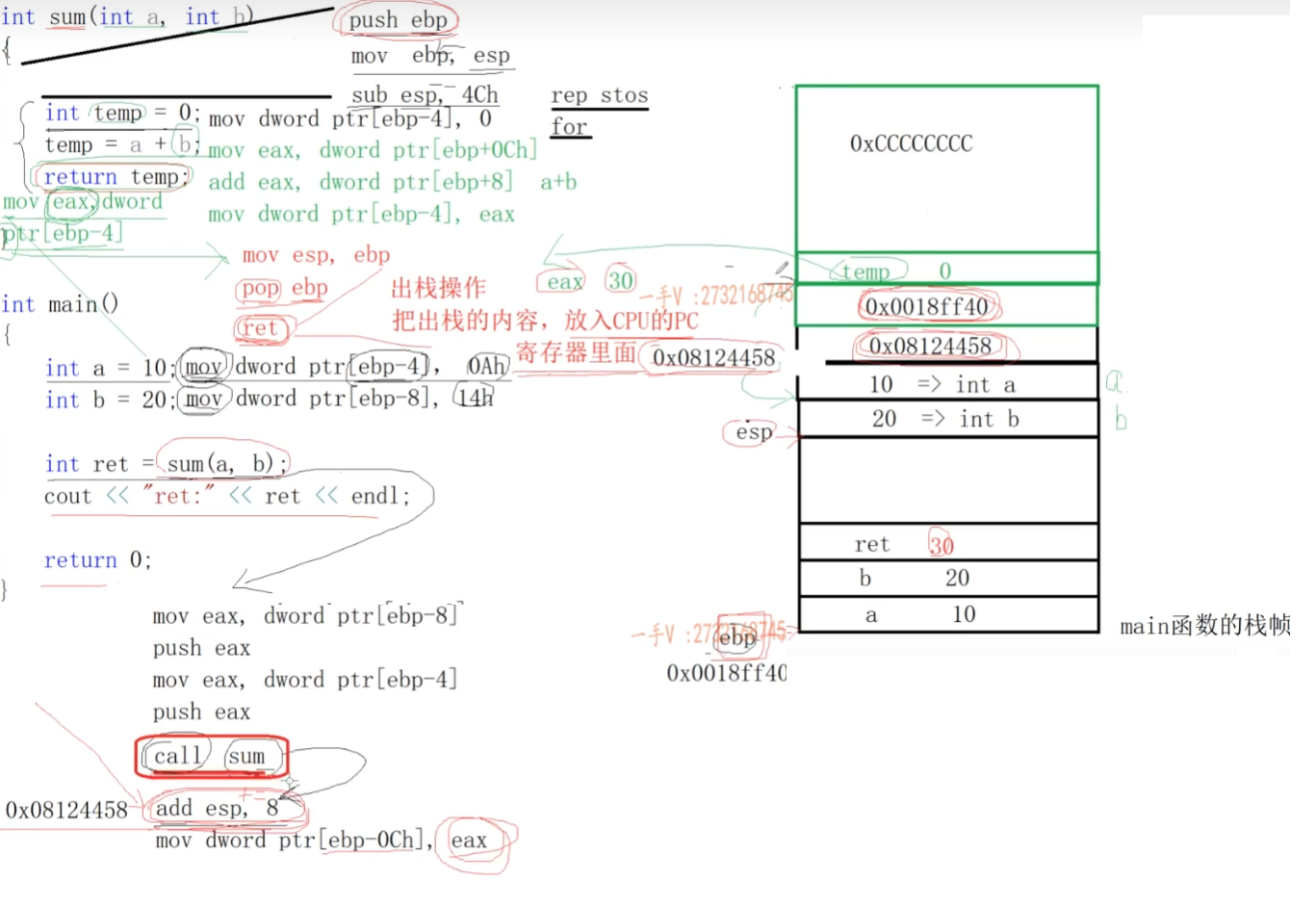

示意图

这个过程展示了函数调用时的栈帧建立、参数传递、局部变量存储和函数返回的完整机制。
