汇编初上手 - 栈帧学习笔记

感谢@Flandre25大大用pwn手的方法教re手怎么看汇编🙇‍♂️🙇‍♂️🙇‍♂️

前置知识

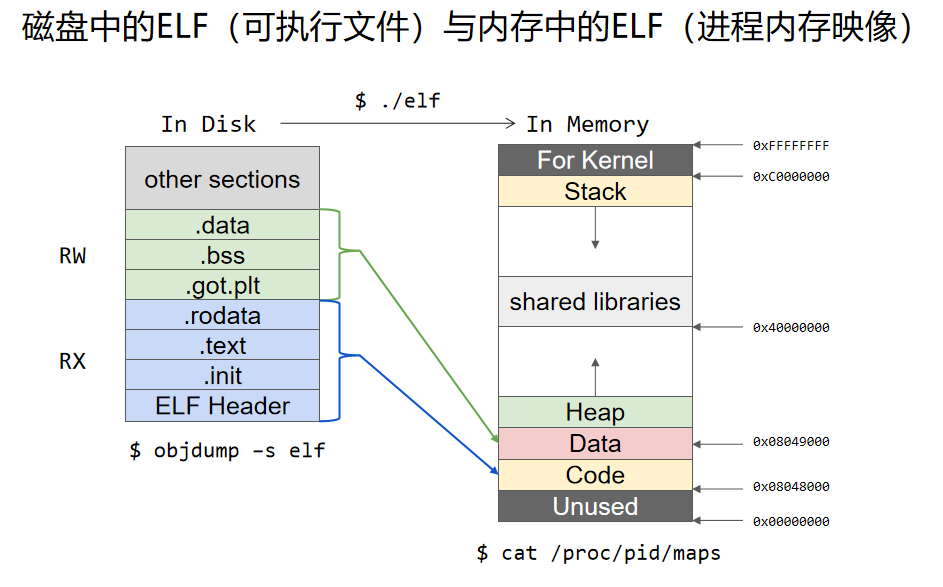

磁盘中的ELF与内存中的ELF

比较重要的是stack，shared libraries和heap三项

其中stack是栈，他的元素保存方法是从高地址到低地址保存
heap是堆，他的元素保存方法是从低地址到高地址保存
shared libraries是共享函数库，好像pwn手用的比较多，我这个re手就直接把他跳过吧

大端序与小端序

小端序存储即数据的高位字节保存在内存的高地址中，低位字节则保存在内存的低地址中。大端序反之。

现在我们主要使用的格式是小端序存储，此处重点分析小端序存储。

这是个很直观的小端序存储方式。我们再举一个在IDA里经常能观察到的例子。
比如我们看到这样的初始化
\(v7[0] = 1734437990\);
\(v7[1] = 1801545339\);
\(v7[2] = 1818648421\);
\(v7[3] = 2099341153\);
以v7[0]为例，该数字在内存中会表示为十六进制储存，即\(0x67616c66\)
在地址中应2个字节2个字节存储，即 67 61 6c 66
那么由于是小端序储存，现在倒过来看这4个数字，即66 6c 61 67
转换成10进制即102 108 97 103
再转化为ascii码，即f l a g
以此类推，v7所储存的整数在转化为字符型后，所得的字符串为flag{fake_flag}

基本寄存器类型

首先是寄存器们的结构

rax： 8Bytes // r开头是64位的
eax： 4Bytes // e开头是32位的
ax：  2Bytes // 没有开头的是16位的
ah：  1Bytes // h是寄存器高位的那一半
al：  1Bytes // l是寄存器低位的那一半

然后是一些常见寄存器的功能

\(eip\): 存放当前执行的指令的地址
\(esp\): 存放当前栈帧的栈顶地址
\(ebp\): 存放当前栈帧的栈底地址
\(eax\)：通用寄存器，存放函数的返回值

和栈相关的重要汇编指令

LEA REG, SRC：把源操作数的有效地址存放到指定的寄存器中

LEA EBX, ASC：把ASC的地址存放到EBX寄存器中
LEA EAX, 6[ESI]：把ESI+6的32位地址存放到EAX寄存器中

PUSH VALUE：把目标值压栈，同时SP指针-1字长
POP DEST：将栈顶的值弹出至目的存储位置，同时SP指针+1字长
LEAVE：在函数调用的末尾（即函数return的时候）恢复父函数（上一个函数）的栈帧指令

可以理解为两句汇编的整合：
- MOV ESP EBP // 相当于把栈空间初始化了，虽然保存的数据没删除，但是后面可以直接对其覆盖操作，没有影响
- POP EBP // 恢复栈帧

RET：在函数返回时，控制程序执行流返回父函数的指令
*可以理解为 POP EIP（这条指令只是帮助理解，实际上并不能对EIP进行直接的操作）

函数调用栈

重点来了

基本概念

函数调用栈（stack）是指程序运行时内存中一段连续的区域，这段区域用来保存函数运行时的状态信息，包括函数的参数和局部变量等。

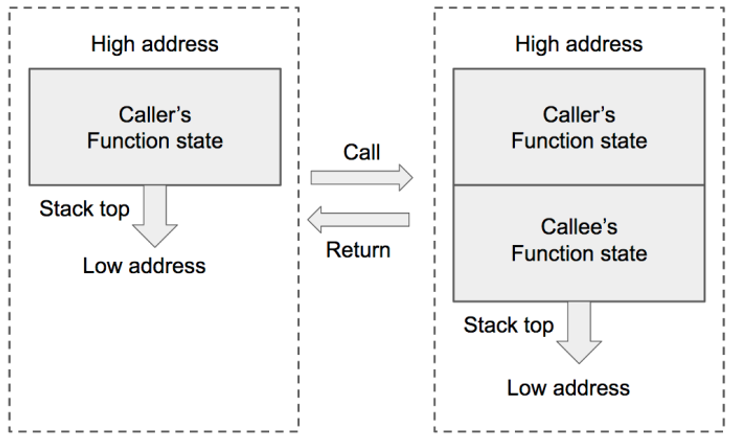

根据栈的特性，在发生函数调用时，调用函数（我们之后统称为"Caller"）的状态被保存在调用栈内，被调用函数（我们之后统称为"Callee"）的状态被压入调用栈的栈顶。

在函数调用结束，即Callee函数return时，栈顶函数（Callee）的状态被弹出，栈顶恢复到Caller的状态。

这里需要注意：由于函数调用栈在内存中从高地址向低地址变化，所以栈顶对应的内存地址在压栈时变小，退栈时变大。

操作流程

首先明确一点，函数状态主要涉及到三个寄存器：\(esp\)，\(ebp\)，\(eip\)。上面提到过，\(esp\) 用来存储函数调用栈的栈顶地址，在压栈和退栈时发生变化。\(ebp\) 用来存储当前函数状态的栈底（或者说基地址），在函数运行时不变，可以用来索引确定函数参数或局部变量的位置。\(eip\) 用来存储即将执行的程序指令的地址，cpu 依照 \(eip\) 的存储内容读取指令并执行，\(eip\) 随之指向相邻的下一条指令，如此反复，程序就得以连续执行指令。

下面来看看函数调用时，栈的状态以及寄存器的变化。记住一点，这个过程的核心任务是将Caller的状态保存，并创建Callee的状态。

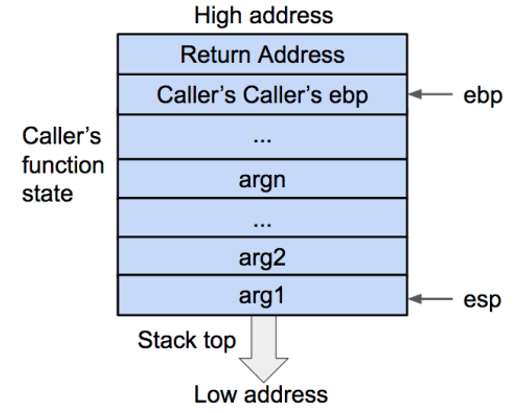

首先将Callee的参数按照逆序依次入栈（还记得小端序吗？），当然，如果Callee没有参数，则忽略这一步骤。注意一点，这些参数是作为Caller而非Callee的函数状态而保存起来的。之后入栈的数据则会作为Callee的函数状态保存。

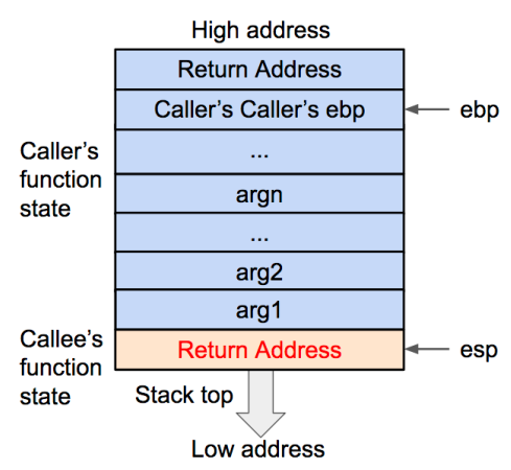

然后，将Caller进行调用的下一条指令地址作为返回地址入栈。这样，Caller的\(eip\)信息得以保存。

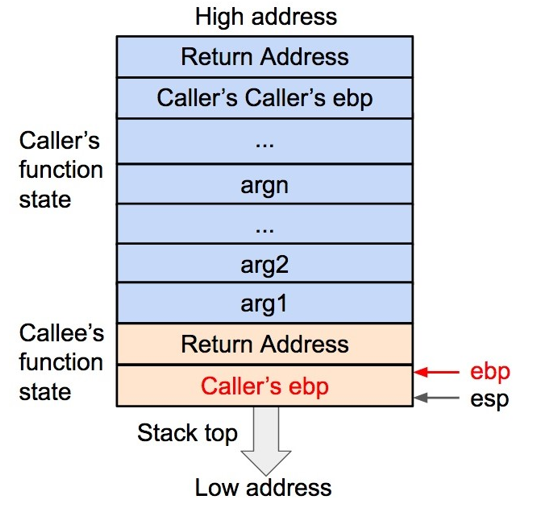

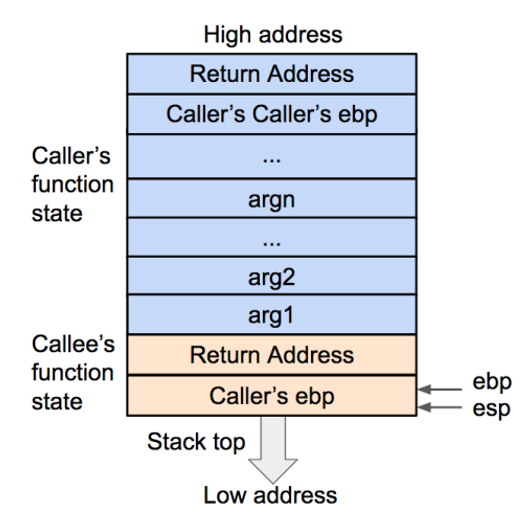

再将当前\(ebp\)的值入栈，并将\(ebp\)的值更新为当前栈顶地址。这样，Caller的\(ebp\)信息得以保存（以便后续找到Caller的栈底从而恢复Caller的函数状态），同时，对\(ebp\)的更新相当于为Callee开辟了新的栈空间（\(esp\)与\(ebp\)指向同一地址，可以理解为当前栈（指Callee的栈）为空）
之后将Callee的局部变量等数据入栈
这之后的入栈过程中，\(esp\)的值不断减小，对应着栈从高地址向低地址变化。入栈的数据包括调用参数、返回地址、Caller的栈底以及局部变量。之前提到过，除调用参数外的数据共同组成Callee的函数状态。在发生调用时，程序还会将Callee的指令地址存到 eip 寄存器内，这样程序就可以依次执行被调用函数的指令了。

现在，我们应该很好理解函数调用结束后的变化了。这个阶段的任务是丢弃Callee的状态并复原Caller的状态。
首先，Callee的局部变量被弹出，栈顶指向Callee的栈底

然后，将储存的Caller的\(ebp\)（栈底地址）弹出，并存储到当前的\(ebp\)内，这样，Caller的栈底信息得以恢复，然后栈顶指向返回地址
将返回地址弹出，并存储到\(eip\)中，这样Caller的指令信息得以恢复。

至此，Caller的函数状态已全部恢复。

一次形象的实践

这个是我们的源代码

int callee(int a, int b, int c) {
    return a + b + c;
}

int caller(void) {
    int ret;
    ret = callee(1, 2, 3);
    ret += 4;
    return ret;
}

这个是对应的汇编（尝试下amd64的格式）

00000012 <caller>:
  12:   55              push   %ebp
  13:   89 e5           mov    %esp,%ebp
  15:   83 ec 10        sub    $0x10,%esp
  18:   6a 03           push   $0x3
  1a:   6a 02           push   $0x2
  1c:   6a 01           push   $0x1
  1e:   e8 fc ff ff ff  call   1f <caller+0xd>
  23:   83 c4 0c        add    $0xc,%esp
  26:   89 45 fc        mov    %eax,-0x4(%ebp)
  29:   83 45 fc 04     addl   $0x4,-0x4(%ebp)
  2d:   8b 45 fc        mov    -0x4(%ebp),%eax
  30:   c9              leave
  31:   c3              ret

00000000 <callee>:
   0:   55          push   %ebp
   1:   89 e5       mov    %esp,%ebp
   3:   8b 55 08    mov    0x8(%ebp),%edx
   6:   8b 45 0c    mov    0xc(%ebp),%eax
   9:   01 c2       add    %eax,%edx
   b:   8b 45 10    mov    0x10(%ebp),%eax
   e:   01 d0       add    %edx,%eax
  10:   5d          pop    %ebp
  11:   c3          ret

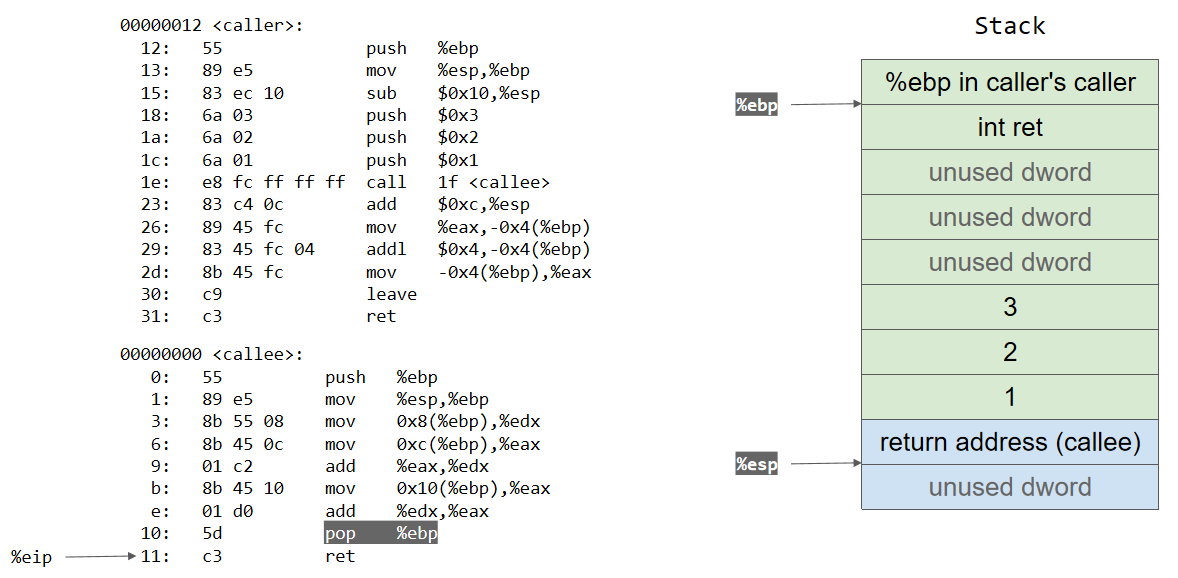

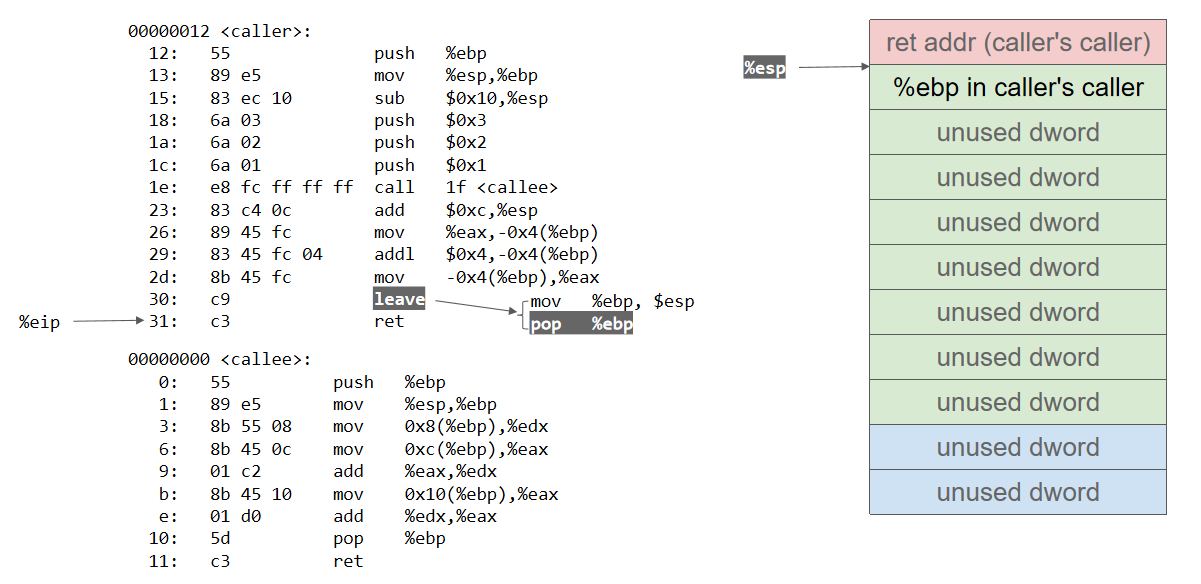

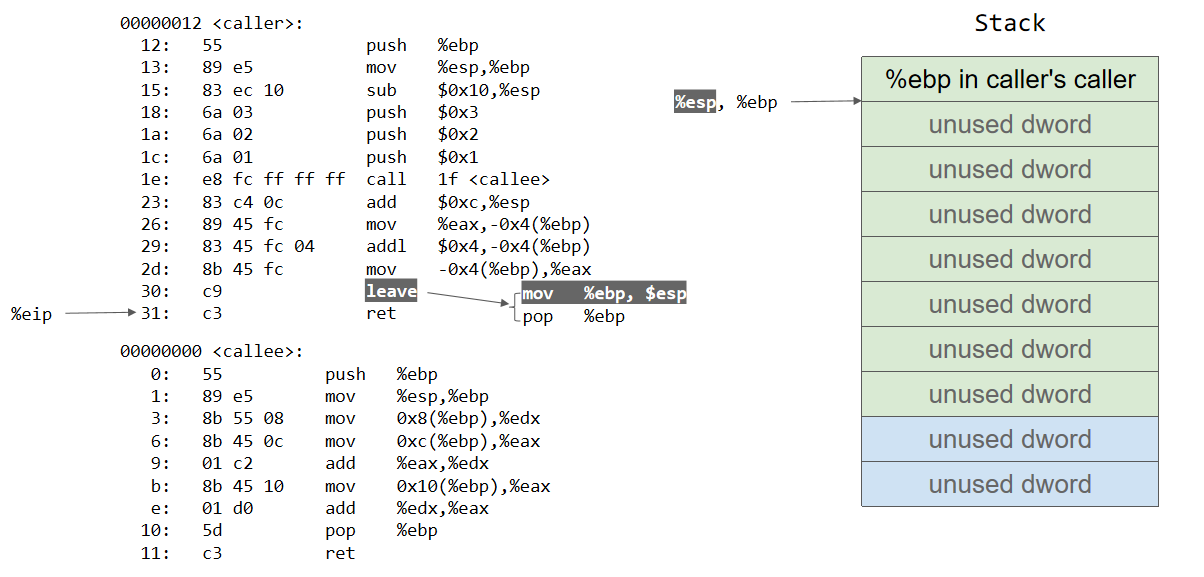

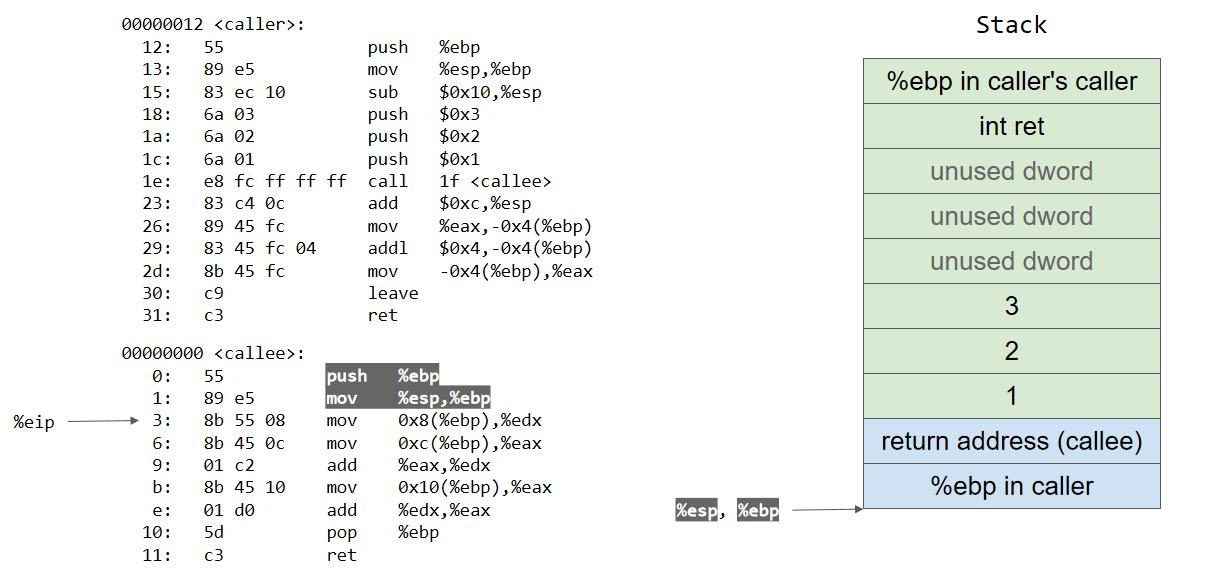

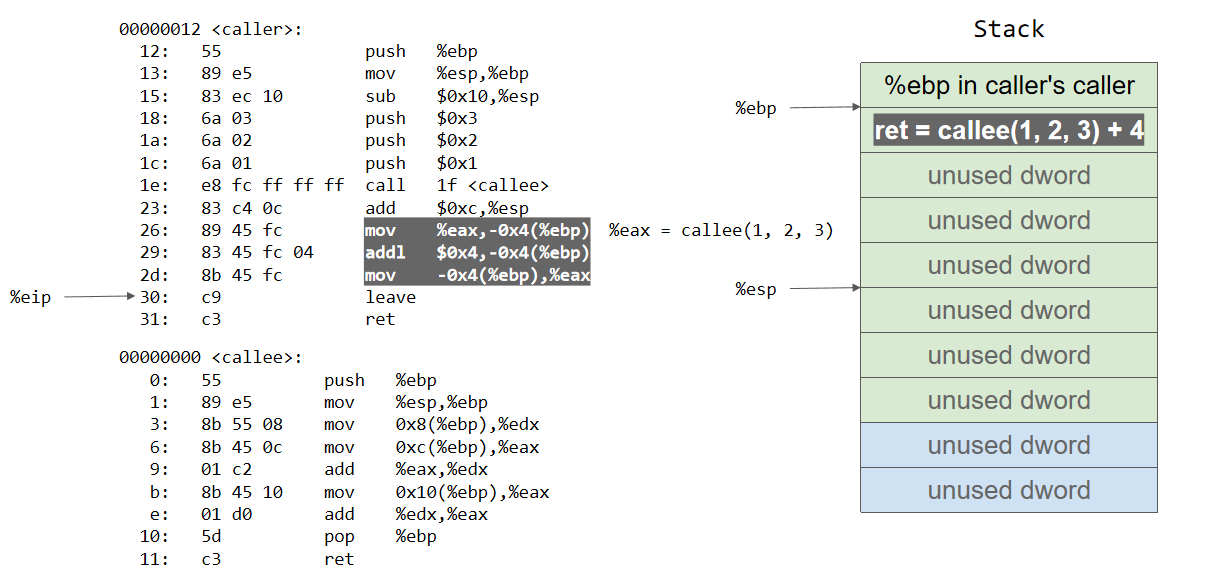

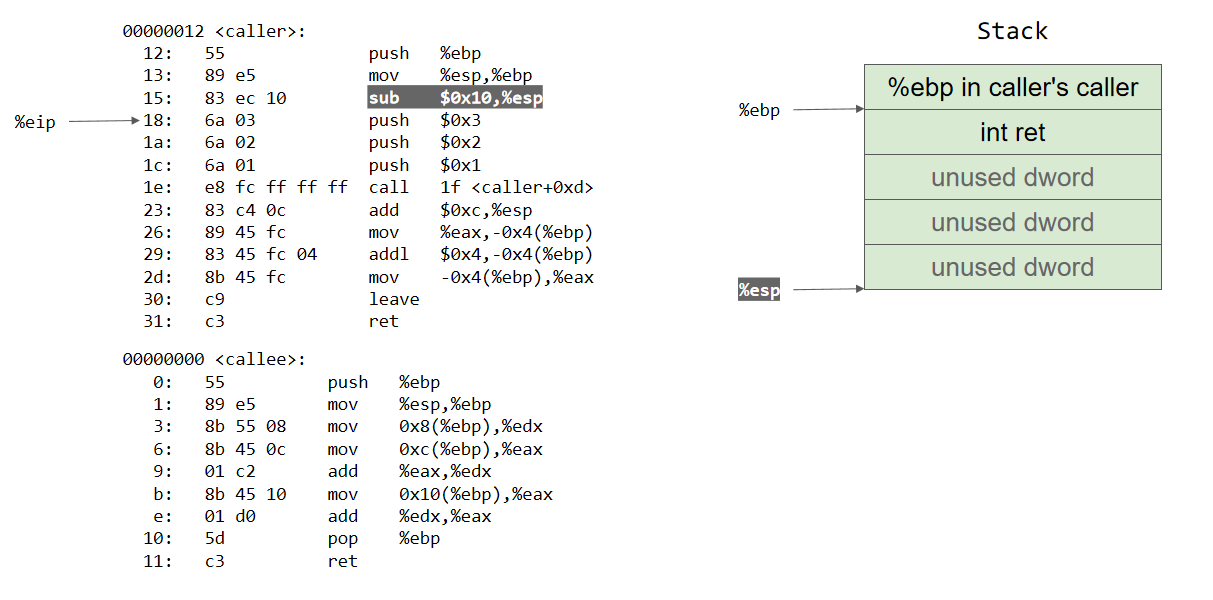

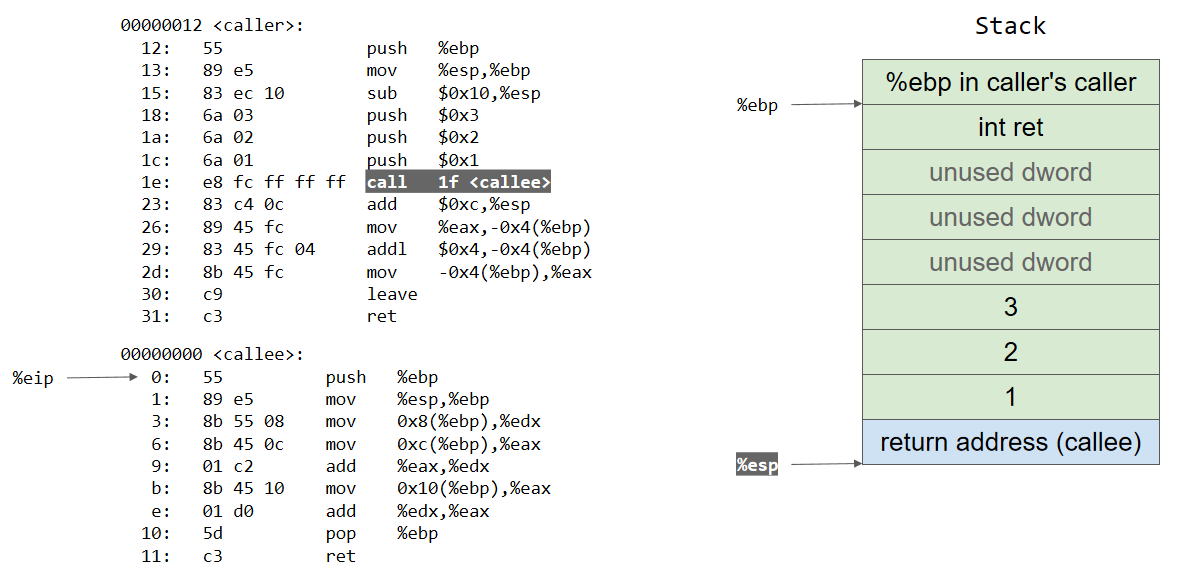

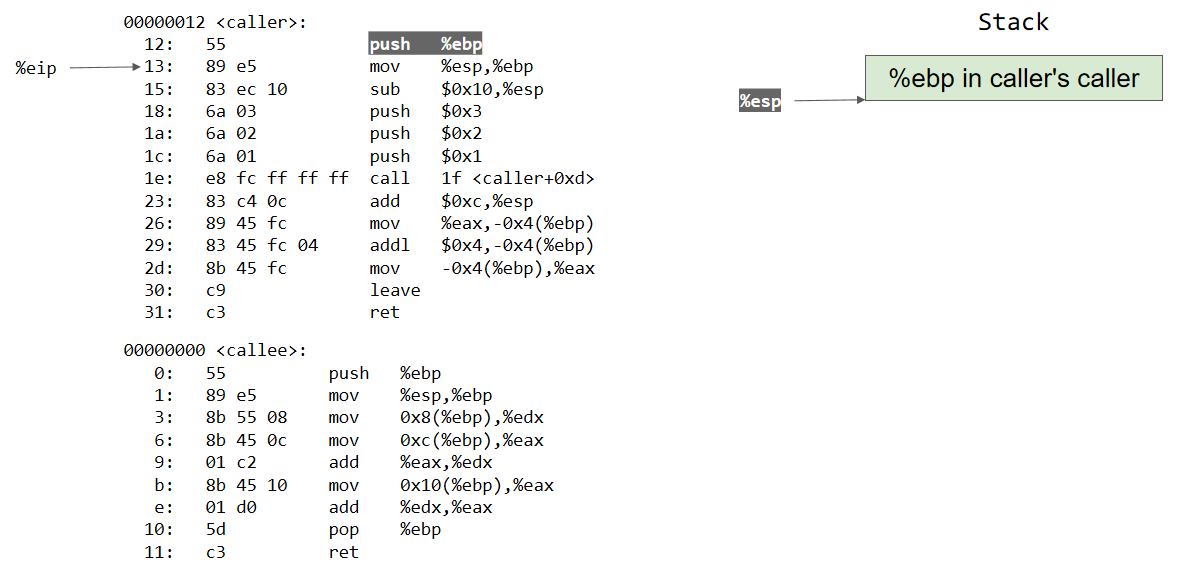

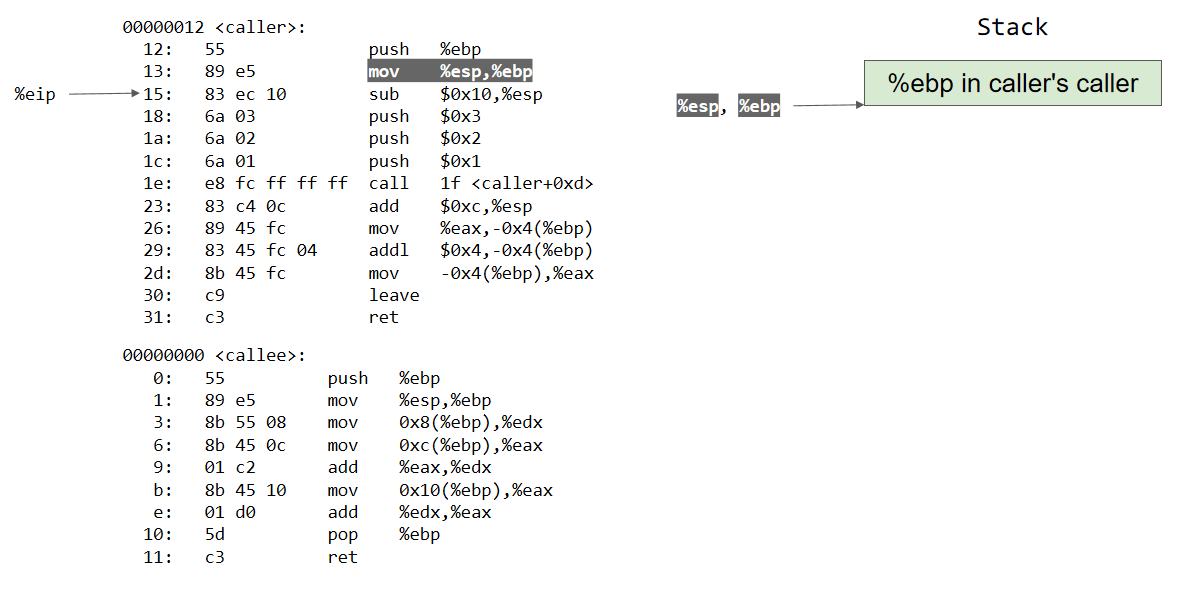

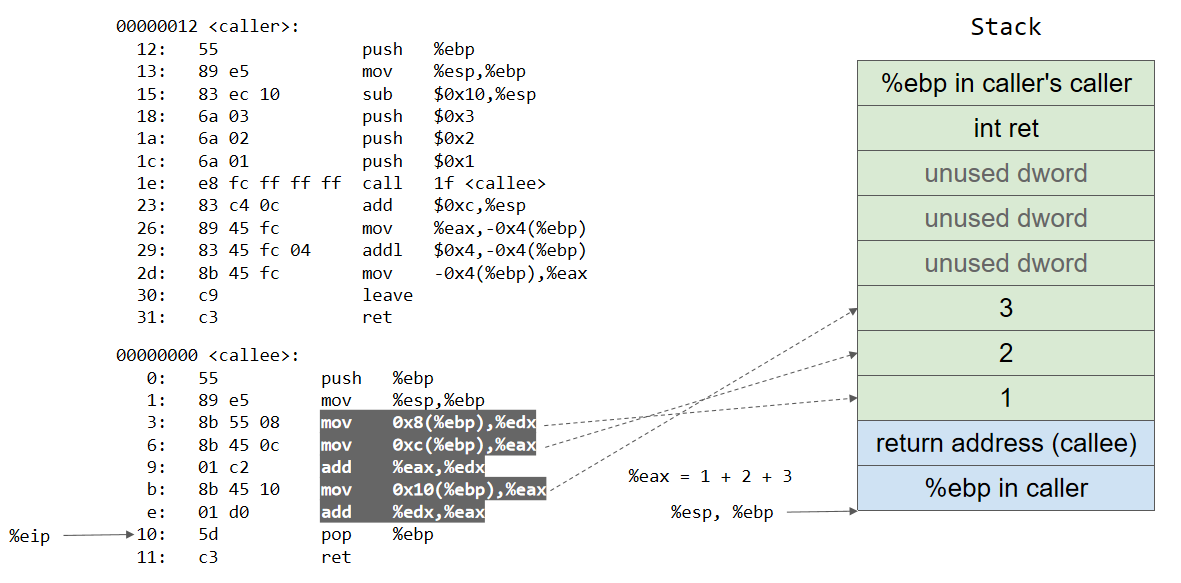

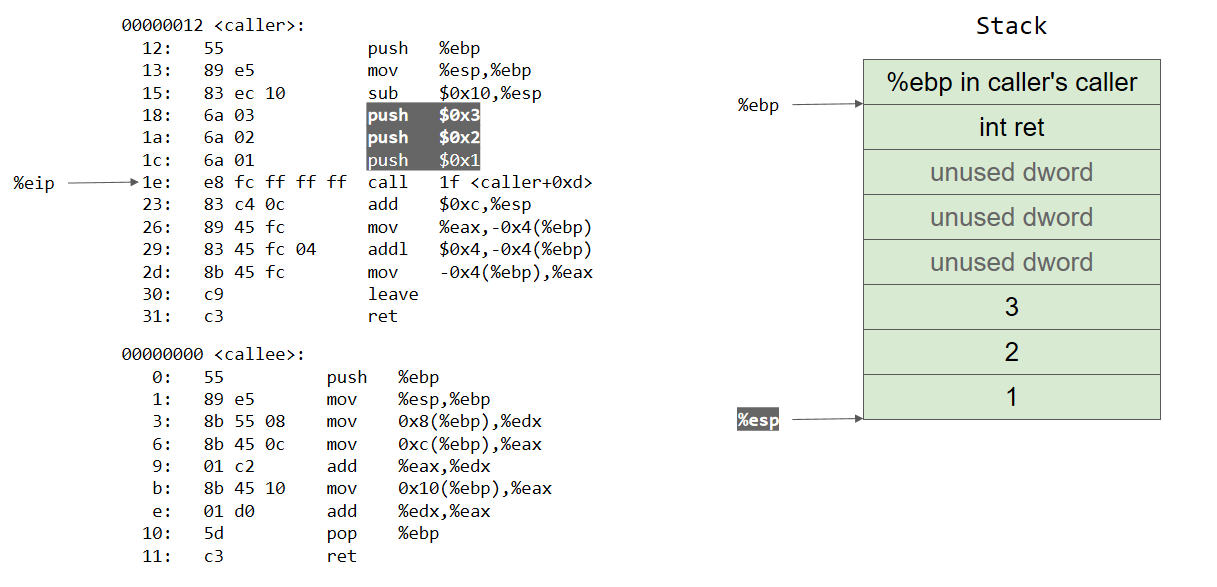

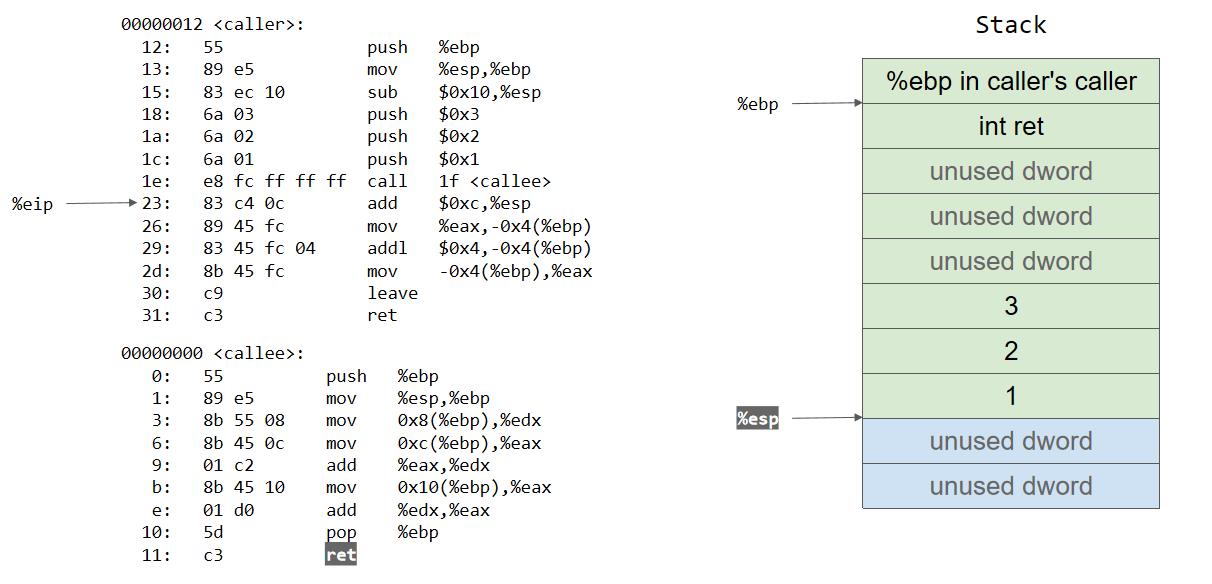

我们一步一步执行上述汇编，看看栈是怎么变化的。

注意，以下步骤是遵循_cdecl调用约定的
