实验6:开源控制器实践——RYU

实验6:开源控制器实践——RYU

一、实验目的

  1. 能够独立部署RYU控制器;
  2. 能够理解RYU控制器实现软件定义的集线器原理;
  3. 能够理解RYU控制器实现软件定义的交换机原理。

二、实验环境

  1. 下载虚拟机软件Oracle VisualBox或VMware;
  2. 在虚拟机中安装Ubuntu 20.04 Desktop amd64,并完整安装Mininet;

三、实验要求

(一)基本要求

  1. 完成Ryu控制器的安装。
  • 终端输入 ryu --version 查看ryu版本

  1. 搭建下图所示SDN拓扑,协议使用Open Flow 1.0,并连接Ryu控制器。
  • 终端输入 sudo mn --topo=single,3 --mac --controller=remote,ip=127.0.0.1,port=6633 --switch ovsk,protocols=OpenFlow10 搭建图示拓扑
  1. 通过Ryu的图形界面查看网络拓扑。
  • 终端输入 ryu-manager ryu/ryu/app/gui_topology/gui_topology.py --observe-links 查看网络拓扑(图为添加控制器后的界面)

  1. 阅读Ryu文档的The First Application一节,运行并使用 tcpdump 验证L2Switch,分析和POX的Hub模块有何不同。
  • 编写 L2Switch.py 文件
from ryu.base import app_manager
from ryu.controller import ofp_event
from ryu.controller.handler import MAIN_DISPATCHER
from ryu.controller.handler import set_ev_cls
from ryu.ofproto import ofproto_v1_0

class L2Switch(app_manager.RyuApp):
    OFP_VERSIONS = [ofproto_v1_0.OFP_VERSION]

    def __init__(self, *args, **kwargs):
        super(L2Switch, self).__init__(*args, **kwargs)

    @set_ev_cls(ofp_event.EventOFPPacketIn, MAIN_DISPATCHER)
    def packet_in_handler(self, ev):
        msg = ev.msg
        dp = msg.datapath
        ofp = dp.ofproto
        ofp_parser = dp.ofproto_parser

        actions = [ofp_parser.OFPActionOutput(ofp.OFPP_FLOOD)]

        data = None
        if msg.buffer_id == ofp.OFP_NO_BUFFER:
             data = msg.data

        out = ofp_parser.OFPPacketOut(
            datapath=dp, buffer_id=msg.buffer_id, in_port=msg.in_port,
            actions=actions, data = data)
        dp.send_msg(out)
  • 终端输入 ryu-manager L2Switch.py 运行 L2Switch.py 文件并验证功能

h1 ping h2:

h1 ping h3:

可见 h1 ping h2 或 h1 ping h3 时,h2 和 h3 抓到数据包。L2Switch 与 Hub 都是洪泛转发 ICMP 报文,但 L2Switch 下发的流表无法在 mininet 查看,Hub 却可以。

四、实验总结

本次实验让我了解了ryu控制器的部署、实现软件定义的集线器和交换机原理以及与 POX 的区别。鉴于上一次实验使用过tcpdump,本次实验这个模块比较熟练,除了用 mininet 的 xterm 打开端口时忘记输入tcpdump 命令外没有遇到什么难点。
第一次搭建完用tcpdump运行验证时 h2 和 h3 的端口都不能抓到报文:

很奇怪,于是在 mininet 下输入 pingall 测试连通性发现全都不连通:

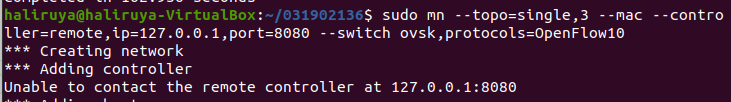

进而发现没连接上控制器:

百度了一下说 ryu 的端口 6633 用于 openflow 目的,而我之前构建拓扑的端口号设置的是 8080,于是将构建拓扑的 mininet 命令中端口设置改为 6633 就成功连接上了控制器。
另外,ryu可视化界面一直不能显示完整拓扑结构,仍未解决。
