Flink整体架构｜ 青训营笔记

这是我参与「第四届青训营 」笔记创作活动的的第6天

Flink分层架构（各个模块的用途）

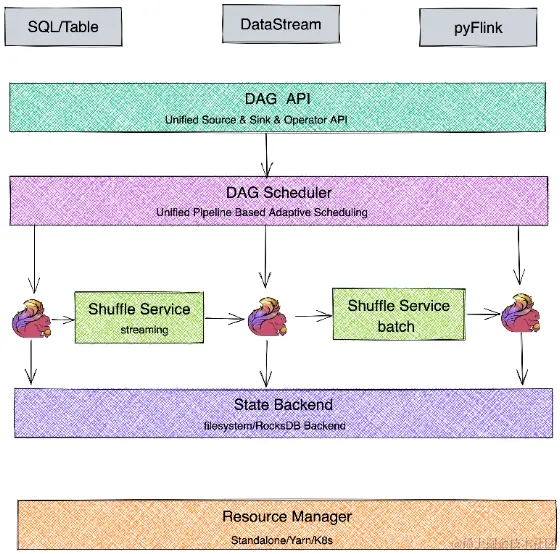

Flink分层架构图

1. SDK层:Flink的SDK目前主要有三类，SQL/Table、DataStream、Python;
2. 执行引擎层(Runtime层):执行引擎层提供了统一的 DAG,用来描述数据处理的 Pipeline，不管是流还是批，都会转化为DAG图，调度层再把 DAG转化成分布式环境下的Task,Task 之间通过Shuffle传输数据;
3. 状态存储层:负责存储算子的状态信息;
4. 资源调度层:目前Flink可以支持部署在多种环境。

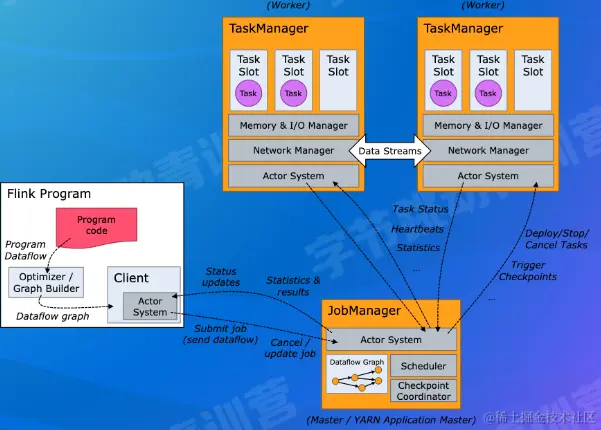

Flink总体架构

一个Flink集群，主要包含以下两个核心组件：

0. JobManager (JM)∶负责整个任务的协调工作，包括:调度task、触发协调Task做 Checkpoint、协调容错恢复等;
1. TaskManager (TM)︰负责执行一个DataFlowGraph的各个task以及 data streams的 buffer和数据交换。

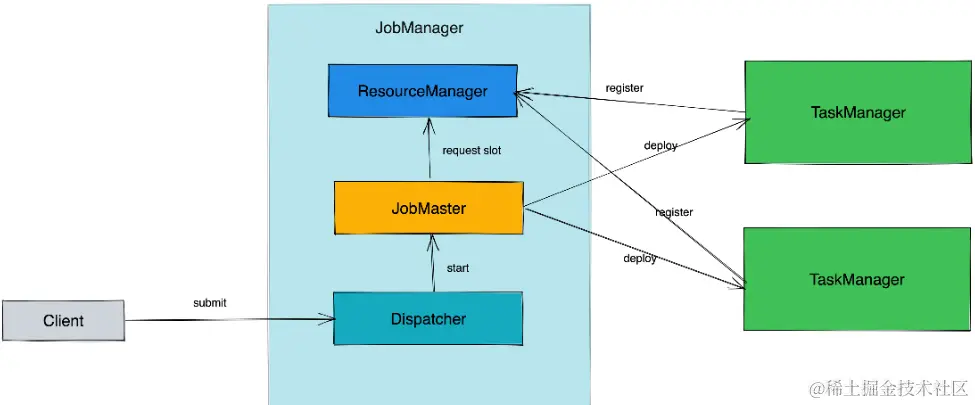

JobManager职责

Dispatcher: 接收作业，拉起JobManager来执行作业，并在JobMaster挂掉之后恢复作业;

JobMaster: 管理一个job的整个生命周期，会向ResourceManager申请slot，并将task调度到对应TM上;

ResourceManager:负责 slot资源的管理和调度，Task manager拉起之后会向RM注册;

管理一个作业的整体的生命周期

并且会在Flink中的JM/RM——负责所有的资源的管控

JM去申请资源——这些资源在Flink里有一个task的概念（可以认为是一个一个插槽），

在如上图的这个RM，比如说我们是运行在K8S上调用K8S或者Yean的api去收集资源。

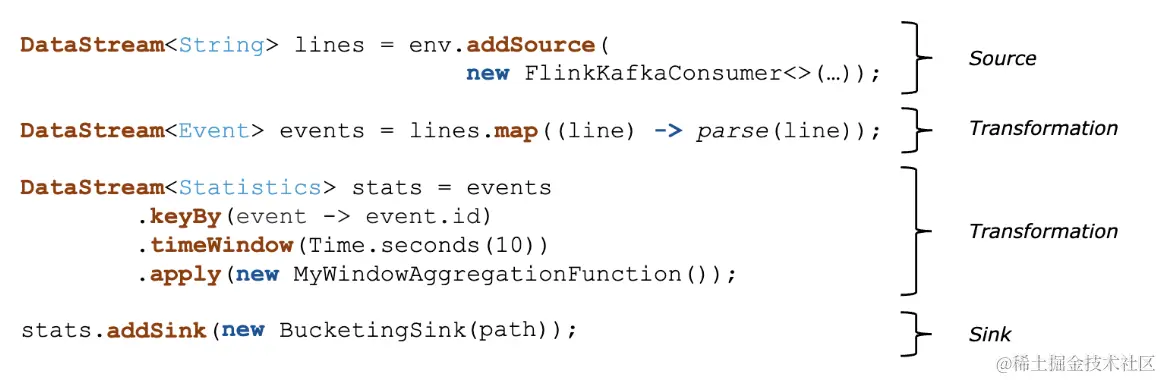

流式的WordCount示例，从kafka中读取一个实时数据流，每10s统计一次单词出现次数， DataStream实现（JAVA）代码如下：

分析代码：

1. 声明一个Flink的环境变量：即声明从flinkkafka调取数据——基本单位一个String
2. map即一条处理，每次调用一个line都会与之相应的附带一个处理（parse）变成event格式
3. KeyBy用来统计单词出现次数，apply——一个聚合函数统计频次，定义Statistics
4. add，将结果打印输出
