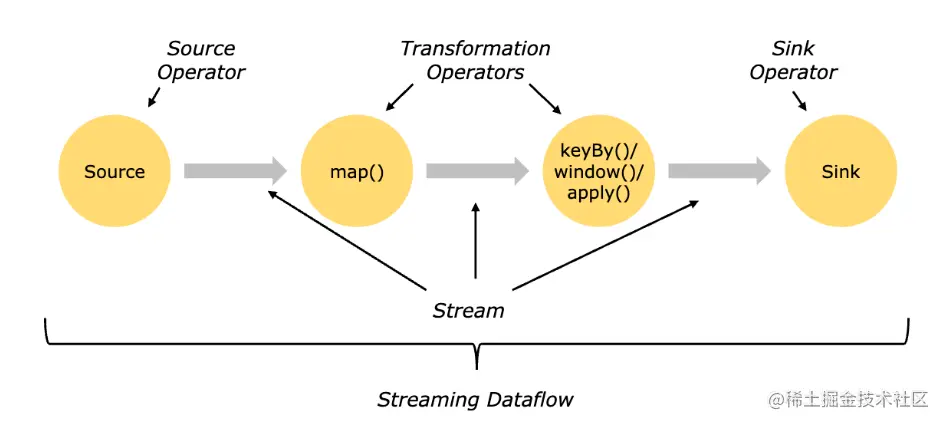

业务逻辑转换为一个 Streaming DataFlow Graph：

分布式处理： ——添加并发度

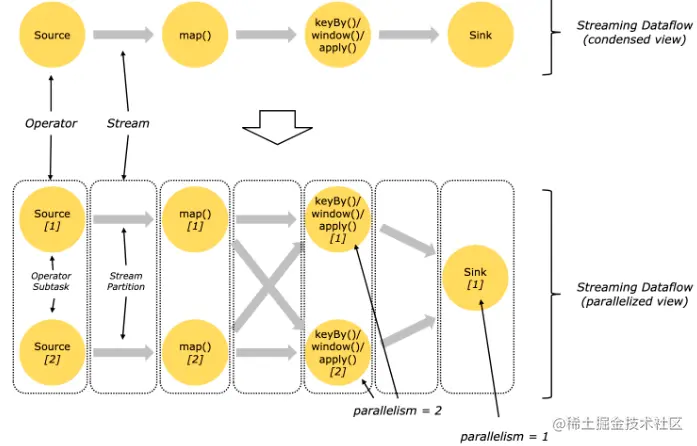

假设作业的sink算子的并发配置为1，其余算子并发为2 紧接着会将上面的Streaming DataFlow Graph转化 Parallel Dataflow (内部叫Execution Graph) :——因此出现一个逻辑基因图。

从map——keyby，是没有明确指向的，所以两两互指

但其他的都是幂指性的。

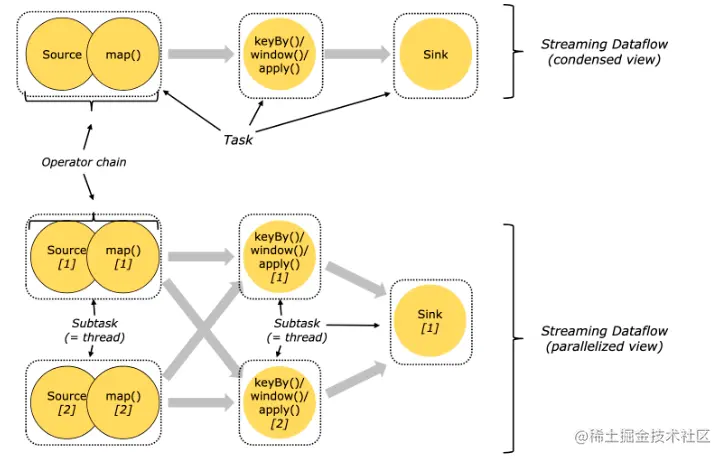

为了更高效地分布式执行，Flink 会尽可能地将不同的operator链接(chain)在一起形成Task。 这样每个Task 可以在一个线程中执行，内部叫做OperatorChain，如下图的source和map算子可以Chain在一起。

对于Sourse和map的操作，在上游Sourse读完数据之后，紧接着就做map的一些操作，继而做一些Parse的操作，整个过程不需要有哈希的一些操作，所以说可以把这两个数据taskChain在一起

两个数据Chain在一起在真正的物理执行上就是说Sorse和map都可以在一个线程里面去执行，比如说Sorse，读完一条数据之后，紧接着map依旧去做相应的解析。

它会带来一定的优化，因为它减少了所使用的线程。假设我们没有chain的话，Sourse是一个线程，然后map是一个线程，这样的话需要两个线程 但在真正去处理时，其实会有线程的之间的一些切换，并且需要从一个线程发到另外一个线程，还需要一些操作。所以说Flink为了支持这种能力，就在这里有一个优化。一旦这两个算子Chain在一起，其实就可以当成一个算子在处理，当成一个task在处理，只是说Sourse读完数据，紧接着map去做处理，它们是在一个线程中去串行的执行，可以减少线程之间的切换，并且减少数据的序列化与反系列化 如果结合Flink本身的一个实现机制的话，它能够减少数据在TM缓冲区的一些交换，以及在减少延迟的同时提高了整体的一个吞吐率。

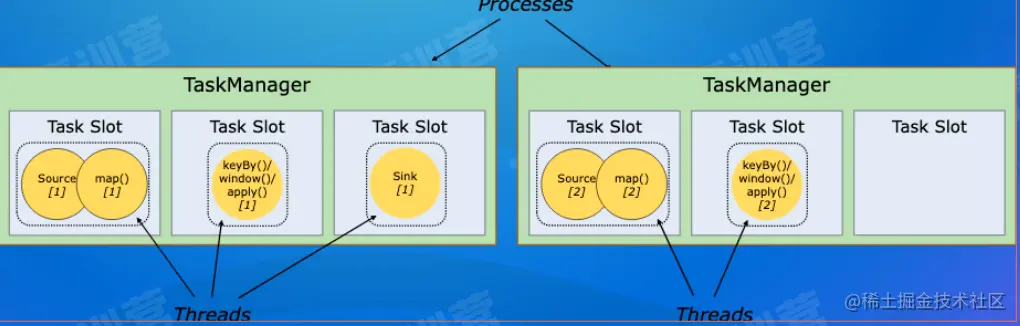

最后将上面的Task调度到具体的TaskManager中的slot中执行，一个Slot 只能运行同一个task的subTask

• 如图一个TM可以包含三个Slot，其实TM中包含Slot数都是可以自由分配的
• Slot：每个slot在TM里面，是一个单独的线程再去执行。
• 可以把task放到slot上，slot在TM里面，其实Slot之间的资源，比如说它的cpu，并没有严格去隔离，但是内存的话，有一部分会做了一些隔离，但是其实并没有严格的隔离
