流批一体｜ 青训营笔记

这是我参与「第四届青训营 」笔记创作活动的的第9天

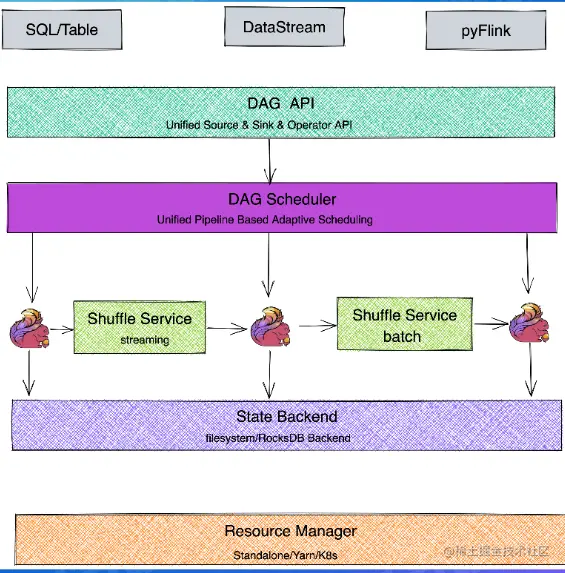

流批一体的Scheduler层

Scheduler主要负责将作业的DAG转化为在分布式环境中可以执行的Task

由图上流程来看，DAGScheduler主要是将一些逻辑执行图中的DAG图转化为物理执行的逻辑图并做相关调度。

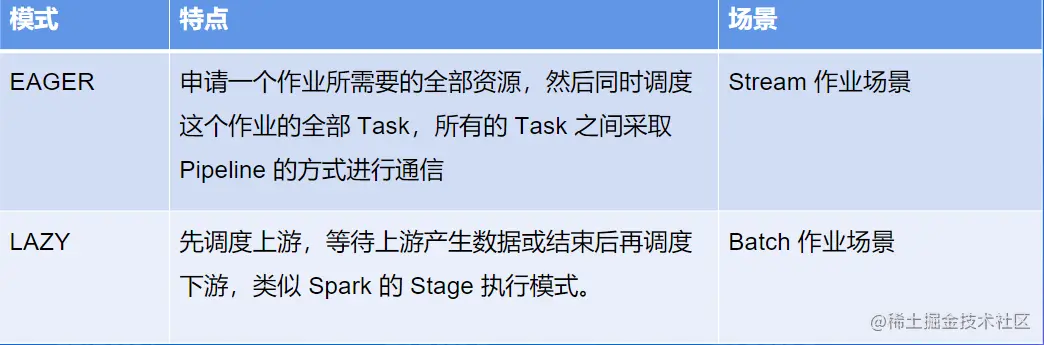

在1.12之前的Flink版本中，Flink支持以下两种调度模式：

• EAGER模式

  • 12个task会一起调度，集群需要有足够的资源

  •

  • 例子：

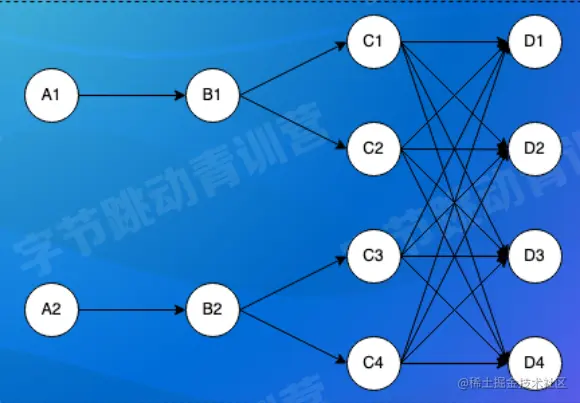

    • 假设这样的一个作业，A算子只有两个并发B算子各有两个并发C算子，对应四个并发D算子
    • a和b之间就是点对点的连接——b到c，是两个并发，因此C算子是四个并发，因此B1算子的数据就平均分到C1和C2；B2算子数据就平均分到C3和C4算子。
    • 这里可能会有一个聚合的操作 假设有一个聚合的操作，即会有一个KeyBy的操作的这种写法
    • 对于数据，C1产出的数据会根据需要按照KEY的哈希值分到D1/D2/D3/D4。可以认为是通过哈希值去做下一个分发。

• LAZY的调度

  • 最小调度一个task即可，集群有1个slot资源可以运行
  •

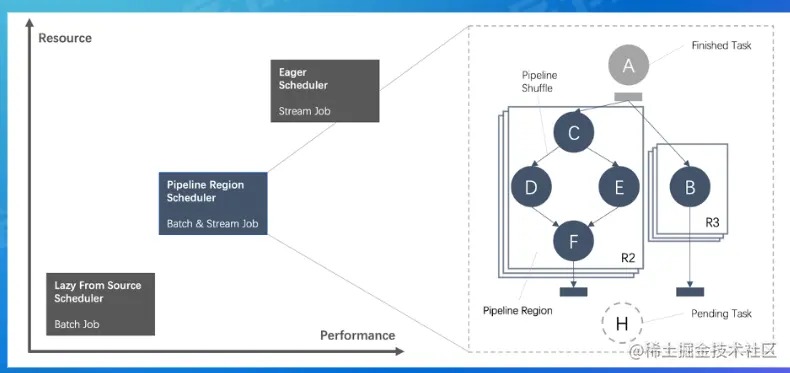

• 最新的Flink调度机制：

  • 由Pipeline 的数据交换方式连接的Task构成为一个 Pipeline Region;
  • 本质上，不管是流作业还是批作业,都是按照Pipeline Region粒度来申请资源和调度任务。
  •
  • 回到那个案例：

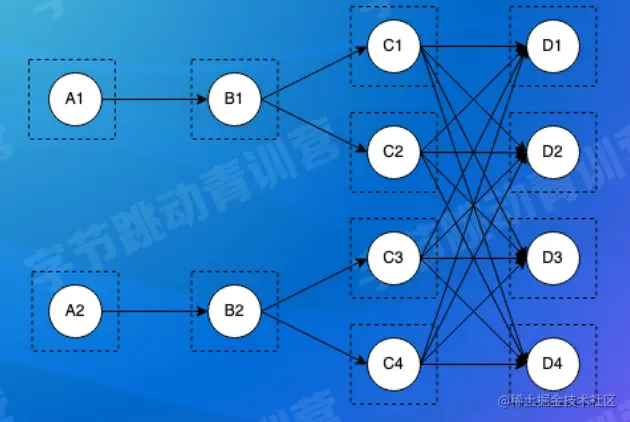

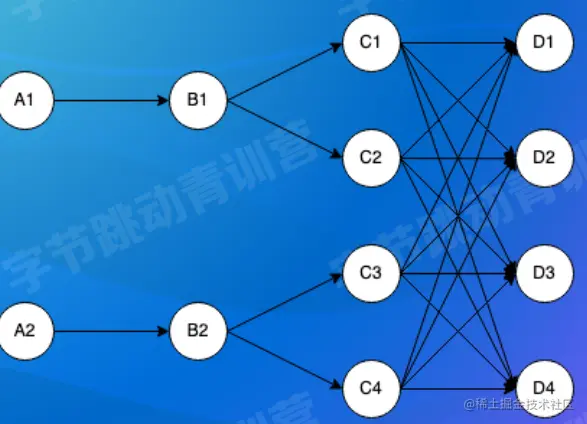

  • ALL_EDGES_BLOCKING: 所有Task之间的数据交换都是BLOCKING模式; 分为12个pipeline region; ALL_EDGES_PIPELINED: 所有Task之间的数据交换都是PIPELINE模式; 分为1个pipeline region;

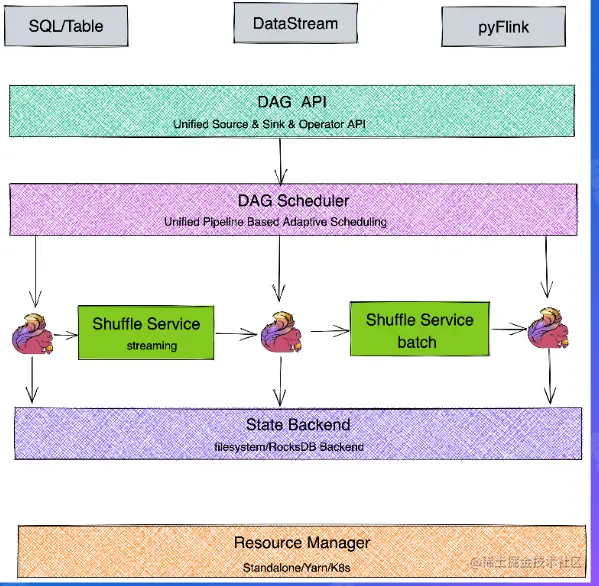

流批一体的Shuffle Service层

• Shuffle:在分布式计算中，用来连接上下游数据交互的过程叫做 Shuffle。 实际上，分布式计算中所有涉及到上下游衔接的过程,都可以理解为Shuffle。

•

• 针对不同的分布式计算框架，Shuffle通常有几种不同的实现:

  0. 基于文件的Pull Based Shuffle，比如 Spark或MP，它的特点是具有较高的容错性，适合较大规模的批处理作业，由于是基于文件的，它的容错性和稳定性会更好一些。
  1. 基于Pipeline的Push Based Shuffle，比如Flink、Storm、Presto等，它的特点是低延迟和高性能，但是因为shuffe数据没有存储下来，如果是batch 任务的话，就需要进行重跑恢复;

• 流和批Shuffle之间的差异:

  0. Shuffle数据的生命周期:流作业的Shuffle数据与Task是绑定的，而批作业的 Shufile 数据与Task是解耦的;
  1. Shuffle数据存储介质:流作业的生命周期比较短、而且流作业为了实时性，Shuffle通常存储在内存中，批作业因为数据量比较大以及容错的需求，一般会存储在磁盘里;
  2. Shuffle 的部署方式:流作业 Shuffle服务和计算节点部署在一起，可以减少网络开销，从而减少latency，而批作业则不同。

• Flink对于流和批提供两种类型的Shuffle，虽然Streaming和Batch Shuffile在具体的策略上存在一定的差异，但本质上都是为了对数据进行Re-Partition，因此不同的Shufle之间是存在一定的共性的。

• 所以Flink 的目标是提供一套统一的Shuffle架构，既可以满足不同 Shuffie在策略上的定制，同时还能避免在共性需求上进行重复开发。

• 在Streaming和OLAP场景

  • 为了性能的需要，通常会使用基于Pipeline的Shuffle模式

• 在Batch场景

  • 一般会选取 Blocking 的 Shuffle模式

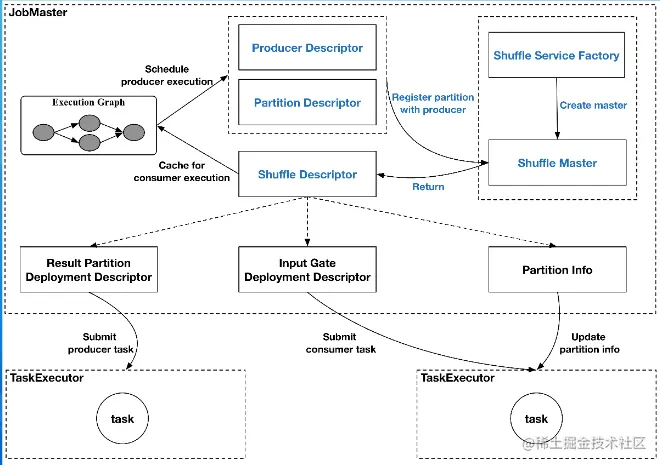

• 为了统一Flink在 Streaming和 Batch模式下的Shuffle架构，Flink 实现了一个 Pluggable 的 ShuffleService框架，抽象出一些公共模块。

•

• 对于Shuffle Service，Flink开源社区已经支持:

  1. Netty Shuffle Service:既支持pipeline 又支持 blocking，Flink默认的shuffle Service策略
  2. Remote Shuffle Service:既支持pipeline 又支持 blocking，不过对于pipeline模式，走remote反而会性能下降，主要是有用在batch的 blocking场景，字节内部是基于CSS来实现的RSS。
