HDFS架构原理｜ 青训营笔记

这是我参与「第四届青训营 」笔记创作活动的的第14天

架构原理

HDFS组件

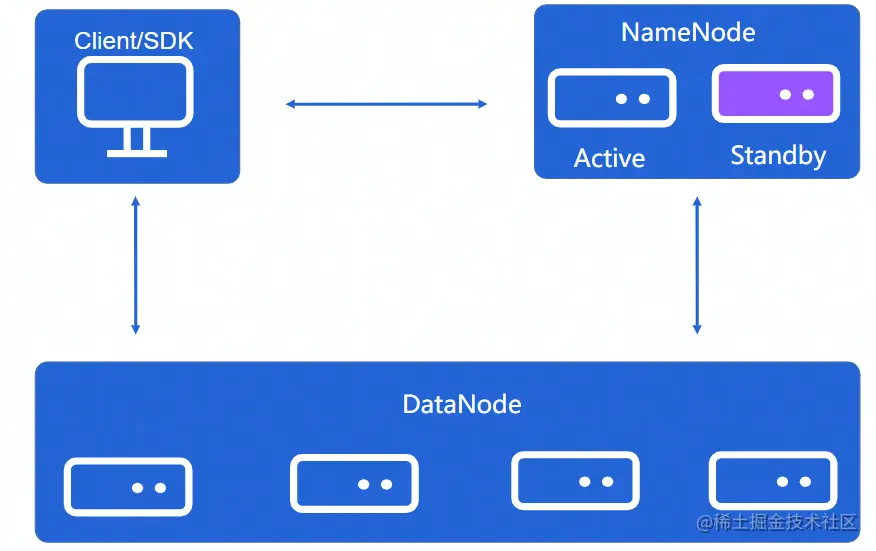

三大组件

• Client/SDK:即从某台机器访问，该机器为Client，例如命令行，其次就是SDK（程序会通过SDK访问HDFS）
• Namenode（HDFS的中枢结点）负责元数据管理
• datanode（所有用户的数据，最终都是持久化存放到用户的硬盘上的，也就是说用户数据最终并没有存在namenode上，是通过一系列的方式把它传送传输到datanode上，再存放到它本身的一个硬盘）

在实际生产中，namenode数量不多一般只有几个，但datanode以万次级。

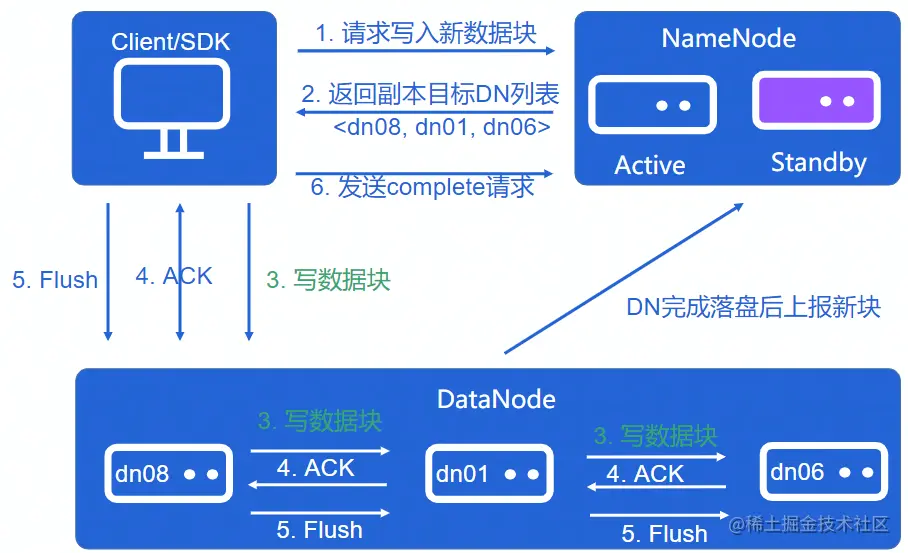

Client写流程

从简单的命令行输入开始： SDK的作用就是如何将一个文件写入HDFS

在一个命令行中，发生了许多RPC请求

• 在步骤2.Client与namenode进行交互，询问有哪些结点可以写入，namenode有三个副本，从datanode中选择三块传递
• 然后客户端开始与第一个datanode发起建立连接

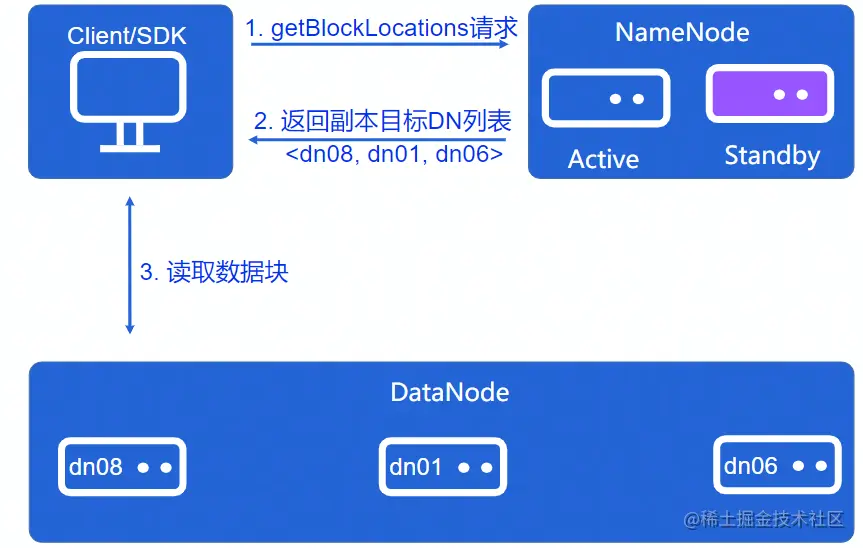

Client读流程

对比读写流程后发现： 当客户端在做这种io操作时，其实都是需要去问namenode，只有namenode告诉这些块的位置，无论是写入的目标定义，还是读的位置，都是需要通过namenode去获取的

元数据节点NameNode

• 维护目录树 维护目录树的增删改查操作，保证所有修改都能持久化，以便机器掉电不会造成数据丢失或不一致。
• 维护文件和数据块的关系 文件被切分成多个块，文件以数据块为单位进行多副本存放
• 维护文件块存放节点信息 通过接收DataNode的心跌飞汇报信愿,维护集群节点的拓扑结构和每个文件块所有副本所在的DataNode类表。
• 分配新文件存放节点 Client创建新的文件时候，需要有NameNode来确定分配目标DataNode

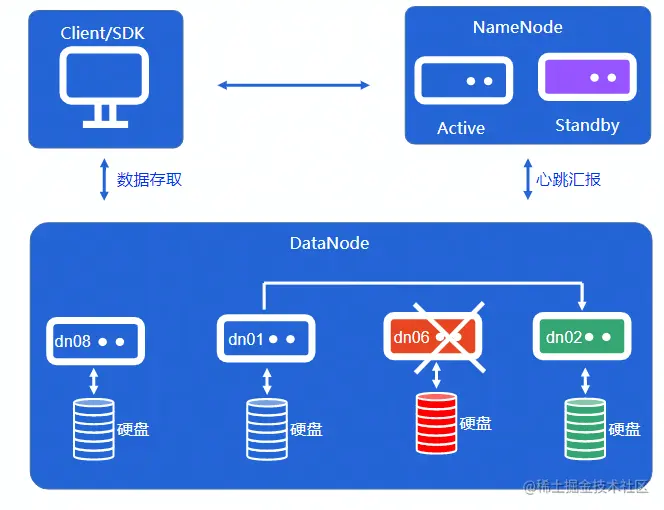

数据节点DataNode

• 数据块存取 DataNode需要高效实现对数据块在硬盘上的存取

  • 对于数据块本身的IO行为都是直接与DataNode进行交互的

• 心跳汇报 把存放在本机的数据块列表发送给NameNode，以便NameNode能维护数据块的位置信息，同时让NameNode确定该节点处于正常存活状态

• 副本复制 1.数据写入时Pipeline lO操作

  2.机器故障时补全副本
