PPP协议

• 点到点链路层协议，没有MAC地址的概念
• PPP具有动态分配和使用IP地址的能力，允许在连接时刻协商IP地址
• PPP支持多种网络协议，比如TCP/IP、IPX等
• 能够控制数据链路的建立
• 能够配置和测试数据链路
• 能够进行错误监测
• 提供身份验证
• 有协商选项，能够对网络层的地址和数据压缩等进行协商
• PPP可以用于多种类型的物理介质上，包括串口线、电话线、光纤（例如SDH），也用于Internet接入。

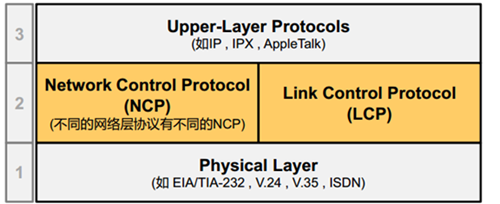

PPP协议子层：



链路控制协议（LCP：Link Control Protocol）

主要用来建立、拆除和监控数据链路。以及建立数据链路之前进行一系列参数的协商，协商内容包括MTU（最大传输单元），魔术字（magic number）， 验证方式，数据压缩等等。



网络层控制协议（NCP：Network Control Protocol）

NCP是一个协议族，主要负责解决物理连接上运行什么网络协议，以及解决上层网络协议发生的问题。不同的网络层协议有着不同的NCP，例如IP 为IPCP ，CDP为CDPCP。



认证协议

主要用于提供对PPP功能的进一步支持。例如 口令认证协议PAP 和 挑战握手验证协议CHAP。





PPP会话建立过程：

链路建立阶段（Link-establishment phase）

PPP在建立链路之前要进行一系列的协商， PPP 首先进行LCP协商，每个PPP设备发送LCP包来配置和测试链路。LCP包包括一个叫做“配置选项”的字段，协商内容包括MRU（最大传输单元），魔术字（magic number）， 是否验证，以及验证方式，如果没有设置“配置选项”字段，则使用默认的配置。



认证阶段 (Authentication phase)

在这个阶段，被认证方会将自己的身份发送给远端的接入服务器。（有则认证，无则跳过） 。在认证完成之前，禁止从认证阶段前进到网络层协议阶段。如果认证失败，认证者应该跃迁到链路终止阶段。在这一阶段里，只有链路控制协议、认证协议，和链路质量监视协议的packets是被允许的。在该阶段里接收到的其他的packets必须被静静的丢弃。最常用的认证协议有口令验证协议（PAP）和挑战握手验证协议（CHAP）



网络层协商阶段（Network layer protocol phase）

证阶段完成之后，PPP使用NCP允许封装成多种网络层协议并在PPP数据链路上发送。建立和NCP的服务关系。

NCP配置完毕，双方开始发送数据。





PPP认证：

• 认证过程非常简单，二次握手机制。
• 使用明文格式发送用户名和密码。
• 发起方为被认证方，也可以双方都配置认证。可以做无限次的尝试（暴力破解）。
• 只在链路建立的阶段进行PAP认证，一旦链路建立成功将不再进行认证检测。
• 目前在PPPOE拨号环境中用的比较常见。

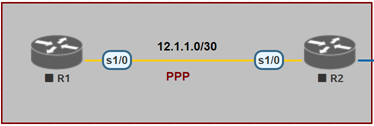

PAP单向认证

服务器是认证方，客户端是被认证方



R1（认证方）配置示例：

username CCNA password CISCO@123

interface Serial1/0

clock rate 64000 //串行接口在DCE端配置时钟，DCE端一般为运营商

ip address 12.1.1.2 255.255.255.252

encapsulation ppp

ppp authentication pap

!

R2（被认证方）配置示例：

interface Serial1/0

ip address 12.1.1.1 255.255.255.252

encapsulation ppp

ppp pap sent-username CCNA password CISCO@123

!



PAP双向认证

双方即是认证方，也是被认证方



R1配置示例：

username CCNA password CISCO

!

interface Serial1/0

ip address 12.1.1.1 255.255.255.252

encapsulation ppp

ppp authentication pap

ppp pap sent-username CCNP password CISCO@123



R2配置示例：

username CCNP password CISCO@123

!

interface Serial1/0

ip address 12.1.1.2 255.255.255.252

encapsulation ppp

ppp authentication pap

ppp pap sent-username CCNA password CISCO

!





CHAP认证：

• CHAP认证过程比较复杂，三次握手机制。
• 使用密文格式发送CHAP认证信息。
• 由认证方发起CHAP认证，也可以双方都配置认证，有效避免暴力破解，
• 在链路建立成功后具有再次认证检测机制。
• 目前在企业网的远程接入环境中用的比较常见。



CHAP单向认证



R1配置示例：

username CCNA password CISCO

!

interface Serial1/0

ip address 12.1.1.1 255.255.255.252

encapsulation ppp

ppp authentication chap



R2配置示例：

interface Serial1/0

ip address 12.1.1.2 255.255.255.252

ppp chap hostname CCNA

ppp chap password 0 CISCO

!



CHAP 双向认证



R1配置示例：

username CCNP password CISCO@123

//双方数据库中用户名可以不一样，但密码必须一样

!

interface Serial1/0

ip address 12.1.1.1 255.255.255.252

encapsulation ppp

ppp authentication chap

ppp chap hostname CCNA

ppp chap password CISCO@123



R2配置示例：

username CCNA password CISCO@123

//双方数据库中用户名可以不一样，但密码必须一样



interface Serial1/0

ip address 12.1.1.2 255.255.255.252

encapsulation ppp

ppp authentication chap

ppp chap hostname CCNP

ppp chap password CISCO@123
