CCNA课堂笔记11
访问控制列表，ACL
两大功能：
流量控制
匹配感兴趣流量
ACL的3P规则：
在每一个接口的每一个方向上，只能针对每种第三层协议应用一个ACL
- 每种协议一个 ACL ：要控制接口上的流量，必须为接口上启用的每种协议定义相应的 ACL。
- 每个方向一个 ACL ：一个 ACL 只能控制接口上一个方向的流量。要控制入站流量和出站流量，必须分别定义两个 ACL。
- 每个接口一个 ACL ：一个 ACL 只能控制一个接口上的流量。
ACL的规范：
- 每个接口,每个方向,每种协议,你只能设置1 个ACL。
- ACL的语句顺序决定了对数据包的控制顺序。在ACL中各项语句的放置顺序是很重要的。当路由器决定某一数据包是被转发还是被丢弃时，会按照各项语句在ACL中的顺序，根据各语句的判断条件，对数据包进行检查，一旦找到了某一匹配条件就结束比较过程，不再检查以后的其他条件判断语句
- 把最有限制性的语句放在ACL语句的首行或者语句中靠近前面的位置上，把“全部允许”或者“全部拒绝”这样的语句放在末行或接近末行，可以防止出现诸如本该拒绝(放过)的数据包被放过(拒绝)的情况。
- 你不可能从ACL 从除去1 行,除去1 行意味你将除去整个ACL。
- 默认ACL 结尾语句是deny any，所以你要记住的是在ACL 里至少要有1 条permit 语句
- 创建了ACL 后要把它应用在需要过滤的接口上，
- ACL只能过滤穿过路由器的数据流量，不能过滤由本路由器上发出的数据包。
- 在路由选择进行以前，应用在接口in方向的ACL起作用。
- 在路由选择决定以后，应用在接口out方向的ACL起作用。

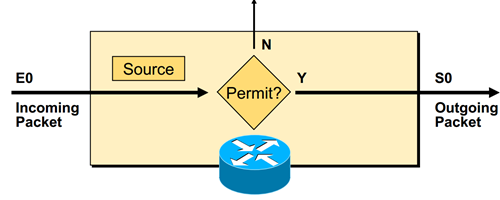

标准访问控制列表：
只能根据源地址做过滤
针对整个协议采取相关动作（允许或禁止）
建议将标准访问控制列表放在里目的地址近的地方，因为标准访问控制列表只能对源IP地址进行过滤
扩展访问控制列表：
能根据源、目的地地址、端口号等等进行过滤
能允许或拒绝特定的协议
建议将扩展的访问控制列表放在离源IP地址近的地方，因为扩展访问控制列表可以进行更细化的一些过滤

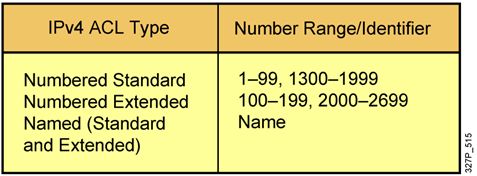

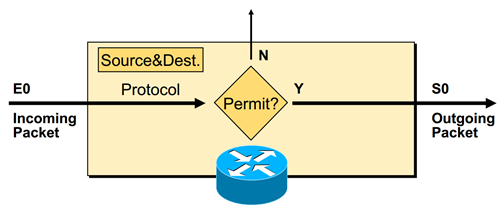

ACL范围：

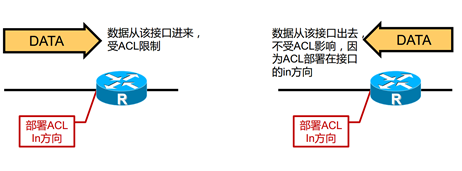

ACL的入站及出站：
ACL的入站及出站：

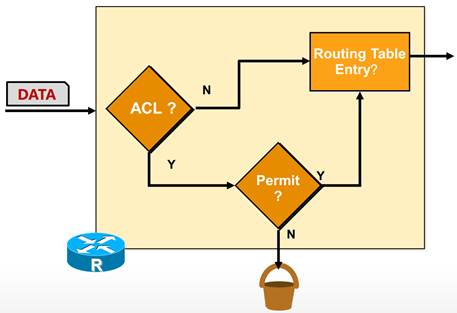

入站：
在路由选择进行以前，应用在接口in方向的ACL起作用。
当接口入方向收到一个数据包，首先检查接口是否有调用ACL：
- 没有ACL，则根据IP包头中的目的地址查路由
- 有ACL，则根据语句顺序进行匹配，如果匹配中，动作为permit，查路由
- 有ACL，则根据语句顺序进行匹配，如果匹配中，动作为deny，则丢弃
- 有ACL，则根据语句顺序进行匹配，如果一条语句都没有匹配中，最后会被被deny any匹配中，则丢弃

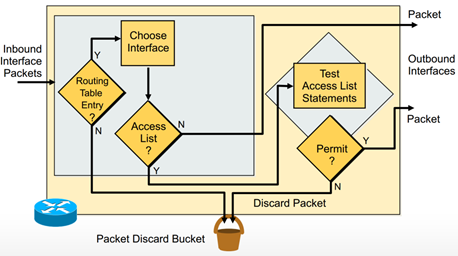

出站：
在路由选择决定以后，应用在接口out方向的ACL起作用
- 根据IP包头中的目的地址查路由，有路由，则选择出接口，没有路由，则直接丢弃
- 根据路由查到出接口，出接口out方向是否调用ACL？
- 没有ACL，则直接从接口送出去
- 有ACL，则根据语句顺序进行匹配，如果匹配中，动作为permit，则从出接口送出去
- 有ACL，则根据语句顺序进行匹配，如果匹配中，动作为deny，则丢弃
- 有ACL，则根据语句顺序进行匹配，如果一条语句都没有匹配中，最后会被被deny any匹配中，则丢弃

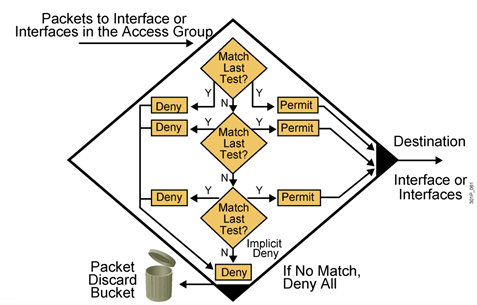

ACL的匹配流程：
- 根据语句顺序进行匹配，如果匹配中一条语句，则直接执行动作
- 如果第一条语句没有匹配中，则匹配第二条
- 末尾隐含deny any

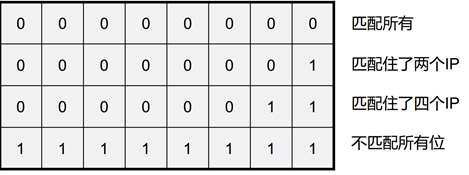

通配符掩码：
0 表示严格匹配
1 表示无所谓
简写1：
access-list 1 permit 192.168.1.1 0.0.0.0
access-list 1 permit host 192.168.1.1
简写2：
access-list 1 permit 0.0.0.0 255.255.255.255
access-list 1 permit any

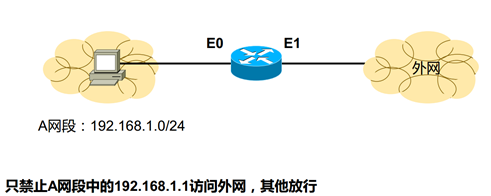

标准ACL配置：
access-list 1 deny 192.168.1.1 0.0.0.0
access-list 1 permit 0.0.0.0 255.255.255.255
！
interface e0
ip access-group 1 in
记住：“no access-list access-list-number” 将会删除整个ACL列表
配置了ACL一定要在接口下调用，否则不生效，或者接口下调用了ACL，但是全局下没有这
个ACL，也不生效

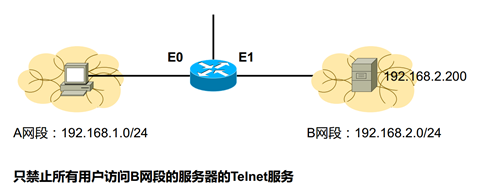

扩展ACL配置：
access-list 100 deny tcp any host 192.168.2.200 eq 23
access-list 100 permit ip any any
！
interface e1
ip access-group 1 out
记住：“no access-list access-list-number” 将会删除整个ACL列表
命名标准ACL配置：
ip access-list standard 1 （可以是序号，也可以是名字）
10 permit host 192.168.1.1
20 permit any
命名扩展ACL配置：
ip access-list extended 100 （可以是序号，也可以是名字）
10 deny tcp any host 192.168.2.200 eq 23
20 permit ip any any
命名序列号步长默认为10
ACL语句修改：
ip access-list extended 100
no 10 //删除语句10
11 deny tcp any host 192.168.2.200 eq 80 //在语句20前插入一条，序号为11
从定义ACL序列号步长：
ip access-list resequence xxxx（ACL序号或命名） 10 10 （递增数值）
ACL几个示例：
- 拒绝192.168.2.0 网段，使用TCP协议，去访问其他网段的23端口
ip access-list extended 101
10 deny tcp 192.168.2.0 0.0.0.255 any eq telnet
20 permit ip any any
- 禁止所有网段访问192.168.1.1的snmp端口
ip access-list extended 110
10 deny udp any host 192.168.1.1 eq snmp
s20 permit ip any any
- 拒绝172.16.4.0 网段，使用TCP协议，去访问172.16.3.0网段的20，21端口，放行其他流量
ip access-list extended 101
10 deny tcp 172.16.4.0 0.0.0.255 172.16.3.0 0.0.0.255 eq 21
20 deny tcp 172.16.4.0 0.0.0.255 172.16.3.0 0.0.0.255 eq 20
30 permit ip any any
- 禁止172.16.0.0-172.16.255.0/24之间所有偶数子网访问192.168.1.1的80端口
ip access-list extended 101
10 deny tcp 172.16.0.0 0.0.254.255 host 192.168.1.1 eq 80
20 permit ip any any
一个练习而已，不要当真！！
- 禁止192.168.1.0网段使用 6666端口访问192.168.2.0的3389端口
ip access-list extended 101
10 deny tcp/udp 192.168.1.0 0.0.0.255 eq 6666 192.168.2.0 0.0.0.255 eq 3389
查看ACL：
show run | section access-list
show ip access-lists
show ip access-lists interface vlan 10
show ip interface vlan 10
Vlan10 is up, line protocol is up
Outgoing access list is not set
Inbound access list is 100
限制设备管理：
只允许192.168.1.1，192.168.2.1管理设备
access-list 1 permit 192.168.1.1
access-list 1 permit 192.168.2.1
！
line vty 0 4
transport input telnet
access-class 1 in
注意事项：
交换机的二层接口只能调用in方向的ACL
二层交换机有能力查看ACL中的匹配条件，如源目IP，端口号等等，只是是否有必要而已
交换机ACL可以调用在SVI，或者三层接口上，方法与路由器三层接口一样
