CCNA课堂笔记10

OSPF路由协议

在同一个OSPF自制系统内每一台运行OSPF协议的路由器总是将本地网络的连接状态用LSA（链路状态通告）描述，并广播到整个自制系统中去。这样，每台路由器都收到了自制系统中所有路由器生成的LSA，这些LSA的集合组成了LSDB（链路状态数据库），这样所有的OSPF路由器都维护一个相同的描述自治系统内部结构的数据库。



特点：

• 公有协议，管理距离是110；IP协议号为89
• OSPF路由协议采用cost作为度量标准；
• 每隔30分钟定时发送更新，触发更新
• 支持等价负载均衡；
• 支持区域划分，构成层次化的网络，提供路由分级管理；
• 支持简单口令和MD5认证；
• 以组播方式(224.0.0.5或224.0.0.6)传送协议数据包；
• OSPF维护邻居表、拓扑表和路由表。

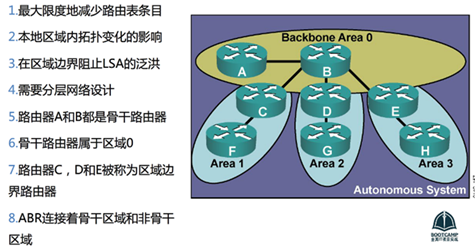

OSPF区域：

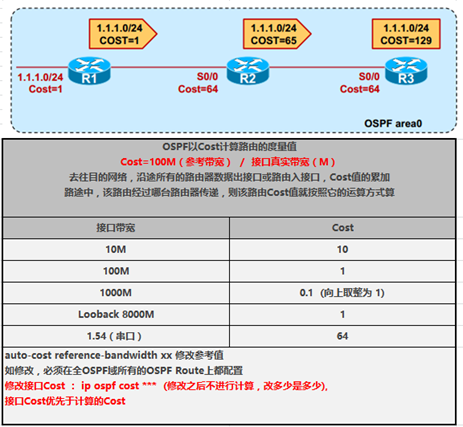

OSPF COST计算：

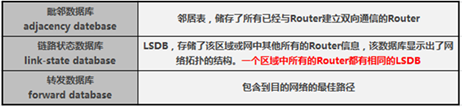

OSPF三张表：

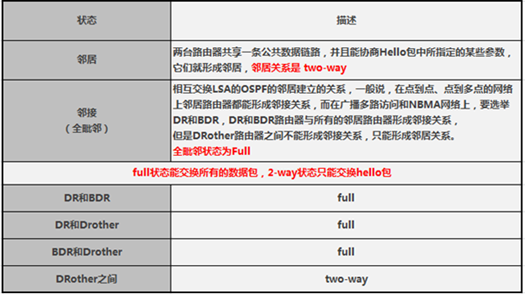

OSPF邻接与邻居区别：



OSPF Router-ID:

• Router-ID用来标识同一个OSPF域中的路由器，全网唯一
• LSBDs中，使用Router-ID区分不同的路由器
• Router-ID可以通过手动指定，或者自动选举
• 自动选举：若有Loopback接口，则选最大的Loopback接口，若无，则选举活跃的物理接口中IP地址为最大的。
• 手动指定：(config-router)#router-id 1.1.1.1

想让手动指定的Router-ID生效.必须清除进程，clear ip ospf process

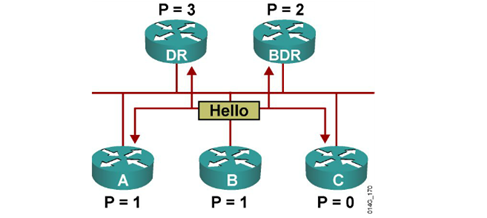

OSPF DR/BDR：



• OSPF路由器也是通过Hello数据报文来发现邻居，然后进入2-Way状态，在这个状态下选举DR和BDR。
• 选举是利用Hello报文内的ID和Priority(优先级)来确定。优先级大小为0-255(默认值为1，0代表不参加选举)
• 优先级值最高的路由器成为DR。
• 修改接口优先级 ip ospf priority xx
• 如果优先级值大小一样，则Router-ID最高的路由器选举为DR，Router-ID次之为BDR。
• 并且DR具有非抢占性，要么重启路由器，要么clear ip ospf process
• DR负责向其他路由器发送更新信息，BDR则监控DR状态。
• DR出故障时，BDR升级为DR，并选举新的BDR。
• BR/BDR是基于路由器接口，而不是整台设备，有可能一台设备的一个接口为DR，另一个接口为BRD



DRother 用224.0.0.6通知DR/BDR路由器，监听224.0.0.5

DR/BDR利用组播地址224.0.0.5通知DRother路由器，监听224.0.0.6

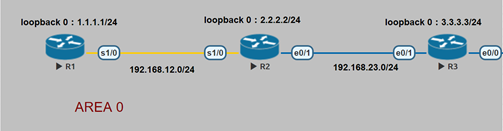

OSPF单区域配置：



R1：

router ospf 1

router-id 1.1.1.1

network 1.1.1.1 0.0.0.0 area 0

network 192.168.12.1 0.0.0.0 area 0

！



R2：

router ospf 1

router-id 2.2.2.2

network 2.2.2.2 0.0.0.0 area 0

network 192.168.12.2 0.0.0.0 area 0

network 192.168.23.2 0.0.0.0 area 0

！



R3：

router ospf 1

router-id 3.3.3.3

network 3.3.3.3 0.0.0.0 area 0

network 192.168.23.3 0.0.0.0 area 0

！



Tips：在OSPF中，不管你loopback接口配置的掩码是多少，默认通告出去的掩码为/32，这是OSPF

的网络类型导致，如果想通告出去的时候，为接口的真实掩码，则在loopback接口下配置

ip ospf network point-to-point



network 作用：

1、使此IP所属的接口，参与路由协议进程。实际上就是使用IP地址范围，来确定哪些接口需要参与路由协议进程。

2、宣告此IP属于的网段，传递出去的子网掩码以接口配置的掩码为准。

3、OSPF可以支持精确宣告

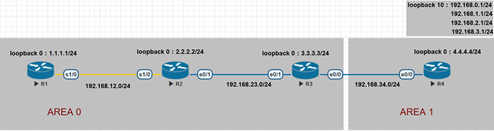

OSPF多区域配置：



R1/R2配置不再赘述：



R3：

router ospf 1

router-id 3.3.3.3

network3.3.3.3 0.0.0.0 area 0

network 192.168.23.3 0.0.0.0 area 0

network 192.168.34.3 0.0.0.0 area 1

！



R4：

router ospf 1

router-id 4.4.4.4

network 4.4.4.4 0.0.0.0 area1

network 192.168.34.4 0.0.0.0 area 1

network 192.168.0.0 0.0.3.255 area 1

！



OSPF区域间汇总：

必须在ABR汇总



R3：

router ospf 1

area 1 rang 192.168.0.0 255.255.252.0

！



OSPF默认路由：（本地有静态默认路由）



R1：

ip route 0.0.0.0 0.0.0.0 x.x.x.x

router ospf 1

default-information originate





OSPF默认路由：（本地没有静态默认路由）

（首先保证设备都被network宣告，这里只是演示下发默认路由，其他的接口该怎么宣告还怎么宣告，宣告了才能起邻居，起了邻居才能传路由）





 R1：

router ospf 1

default-information originate always //强制下发



OSPF默认路由：（本地有静态默认路由）

R1：



ip route 0.0.0.0 0.0.0.0 x.x.x.x

router ospf 1

default-information originate



OSPF相关命令：

show ip ospf interface brief //查看接口关于OSPF的信息

show ip ospf interface serial 1/0 //查看某个接口关于OSPF的详细信息

show ip route ospf //查看OSPF路由

show ip ospf neighbor //查看ospf邻居

show ip ospf database //查看ospf链路状态数据库

ip ospf network xxxx //接口下更改OSPF网络类型

debug ip ospf adj //查看OSPF邻居关系建立过程

debug ip ospf hello //查看OSPF hello包

debug ip ospf events //查看OSPF相关事件
