CCNA课堂笔记9

RIP路由协议

• 定期更新
• 依据传闻的更新，逐跳更新 (人家说什么信什么)
• 广播或组播更新整张路由表
• 在完全收敛之前，路由器无法正常工作
• 以跳数计算度量值的，度量值逐跳增加
• 并不了解网络拓扑
• 使用UDP协议，协议号17，端口号520，
• RIPV1广播 255.255.255.255
• RIPV2 组播224.0.0.9





RIP六大防环机制

• 记数最大值（maximum hop count）

定义最大跳数（最大为15跳），当跳数为16跳时,目标为不可达。

• 水平分割（split horizon）

从一个接口学习到的路由不会再从该接口更新出去，cisco可以对每个接口关闭水平分割功能

• 路由中毒（route posion）

用于在发往其它路由器的路由更新中将路由标记为不可达

• 毒性逆转（poison reverse）

带毒性反转的“水平分割”规则规定，从特定接口向外发送更新时，将通过该接口获知的所有网络标 示为不可达

• 触发更新（trigger update）

一旦检测到拓扑变更，立即广播路由刷新报文，而不等到下一刷新周期

• 抑制定时器（Hold-down Time）

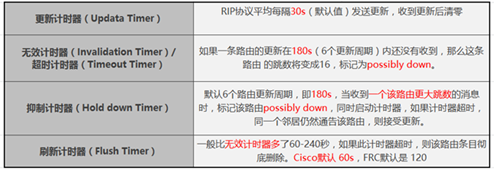

RIP定时器

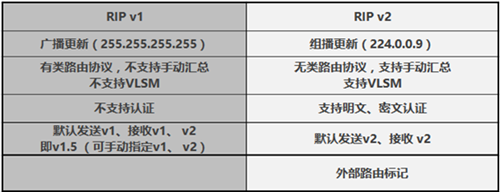

RIPv1跟RIPv2的区别



RIP V1默认的是自动汇总,不可手动开启和关闭。 RIP V2默认的是自动汇总,但是可以手动的开启和关闭



基本配置



R1配置示例：



router rip //启动RIP 进程

version 2 //指定版本2

network 10.10.10.0 // 宣告需要宣告的网段，只能识别主类网络效果与10.0.0.0一样

network 192.168.1.0 // 宣告需要宣告的网段，只能识别主类网络效果与192.168.1.0一样

no auto-summary //关闭自动汇总 重要！！



R2配置示例：



router rip //启动RIP 进程

version 2 //指定版本2

network 10.10.10.0 // 宣告需要宣告的网段，只能识别主类网络效果与10.0.0.0一样

network 20.20.20 // 宣告需要宣告的网段，只能识别主类网络效果与183.62.0.0

no auto-summary //关闭自动汇总 重要！！





R3配置示例：



router rip //启动RIP 进程

version 2 //指定版本2

network 20.20.20.0 // 宣告需要宣告的网段，只能识别主类网络效果与20.0.0.0一样

network 183.62.61.0 // 宣告需要宣告的网段，只能识别主类网络效果与183.62.0.0

no auto-summary //关闭自动汇总 重要！！







默认版本是1.5，发 version1，接收 version1，2

network 作用：

1、使此IP所属的接口，参与路由协议进程。实际上就是使用IP地址范围，来确定哪些接口需要参与路由协议进程。

2、宣告此IP属于的网段，传递出去的子网掩码以接口配置的掩码为准。

3、RIP不支持精确宣告，只能支持主类网络宣告





手动汇总

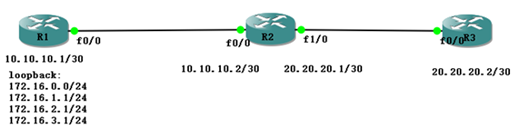

R1：

interface F0/0

ip summary-address rip 172.16.0.0 255.255.252.0 //手动汇总成22位



• 只有本地有明细路由（不管是你本地的，还是人家传给你的），才能进行汇总，明细路由全部消失，汇总路由才会消失。
• 汇总路由的度量值，以明细路由中最小的metric值作为汇总路由的度量值
• RIP无法进行超网汇总，例如172.0.0.0 255.0.0.0

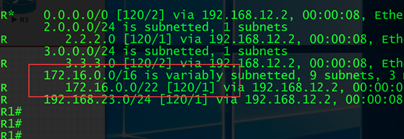

这里的图有点错误，将图中的R1看为拓扑中的R3就行，只是为了演示：汇总路由的度量值，以明细路由中最小的metric值作为汇总路由的度量值。











默认路由：

假设R3连接公网，那么R2，R1身上的用户访问公网，都需要默认路由。有没有一种办法，让默认路由自动传递，而不需要每台路由器上都去写默认路由。

（首先保证设备都被network宣告，这里只是演示下发默认路由，其他的接口该怎么宣告还怎么宣告，宣告了才能交互路由信息）



方法1：写一条出接口形式的默认路由

R3：

ip route 0.0.0.0 0.0.0.0 f0/1 必须是出接口(需要注意，在有些版本中出接口为loopback无效)

!

router rip

vesion 2

no auto-summary

network 0.0.0.0



在距离矢量路由协议中，所有以出接口形式存在的默认路由，都能够被通告，因为看的是路由条目



方法2：RIP协议下发

R3：

ip route 0.0.0.0 0.0.0.0 3.3.3.1，下一跳，出接口都行，只要保证本地路由表中有默认路由

router rip

vesion 2

no auto-summary

default-information originate



方法3：重分布

R3：

ip route 0.0.0.0 0.0.0.0 3.3.3.1，下一跳，出接口都行，只要保证本地路由表中有默认路由

router rip

vesion 2

no auto-summary

redistribute static





EIGRP路由协议

特点：

• CISCO私有协议
• （混合路由选择协议，协议号88，组播地址224.0.0.10）
• 默认管理距离为90。
• 重分布（外部路由） 的路由的管理距离为170。
• 手动汇总的路由管理距离为5。
• 默认支持4条等价负载的链路，实现负载均衡的链路 (等价或不等价)最高达到16条

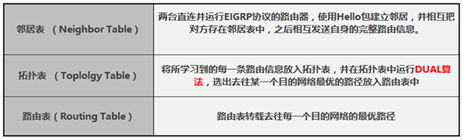

EIGRP三张表：

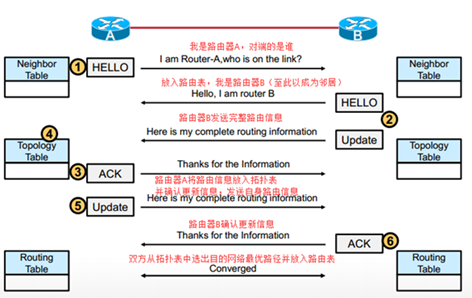

邻居建立过程：

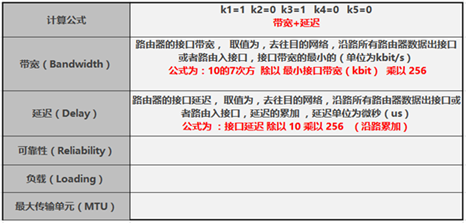

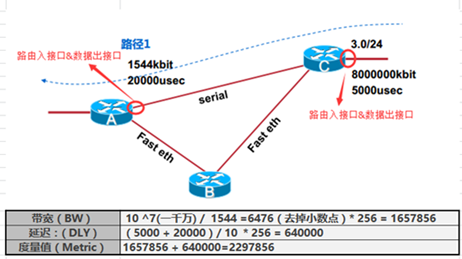

度量值计算：

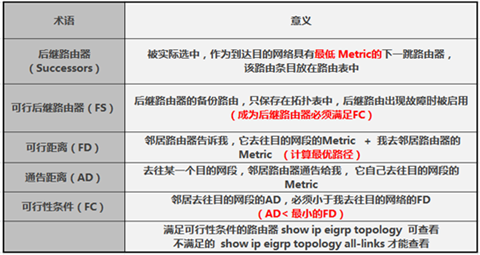

EIGRP术语：

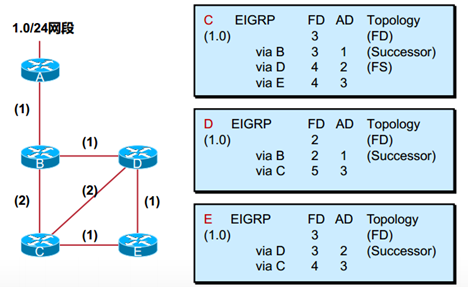

路径计算：



配置示例：

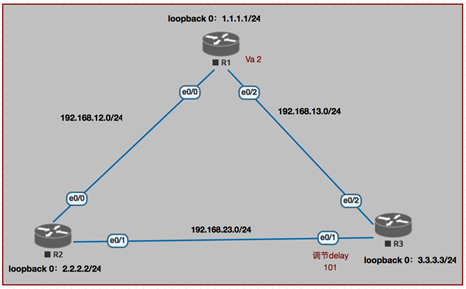

R1关键配置示例：

router eigrp 1 //同一个区域，必须配置同一个AS号，否则报错

network 1.1.1.1 0.0.0.0 //使用反掩码可精确宣告，也可以1.1.1.0 0.0.0.255

network 192.168.12.1 0.0.0.0

network 192.168.13.1 0.0.0.0

no auto-summary //关闭自动汇总





R2关键配置示例：

router eigrp 1 //同一个区域，必须配置同一个AS号，否则报错

network 2.2.2.0 0.0.0.255 //也可以按接口掩码宣告

network 192.168.12.2 0.0.0.0

network 192.168.23.2 0.0.0.0

no auto-summary //关闭自动汇总





R3关键配置示例：

router eigrp 1 //同一个区域，必须配置同一个AS号，否则报错

network 3.3.3.3 0.0.0.0 //使用反掩码可精确宣告

network 192.168.13.3 0.0.0.0

network 192.168.23.3 0.0.0.0

no auto-summary



network 作用：

1、使此IP所属的接口，参与路由协议进程。实际上就是使用IP地址范围，来确定哪些接口需要参与路由协议进程。

2、宣告此IP属于的网段，传递出去的子网掩码以接口配置的掩码为准。

3、EIGRP可以支持精确宣告





反掩码：

子网掩码：255.255.255.0

反掩码：0.0.0.255

如何计算，使用255.255.255.255 减去子网掩码，就可以得到反掩码



子网掩码：

1 表示匹配，0表示任意



反掩码：

0 表示匹配，1表示任意





等价负载均衡：

• EIGRP在度量值相同的所有路径之间分配数据流量
• 默认为4条等价路径之间均衡负载，最大可支持16条
• (config-router)#maximum-paths （1-6） ，改为1，则负载均衡关闭
• 根据EIGRP度量值计算公式，只要带宽与延迟之和相同，就能实现等价路由



不等价负载均衡：

• EIGRP也可以在度量值不同的多条路径直接进行负载均衡
• 只有满足FC条件才能进行不等价负载均衡

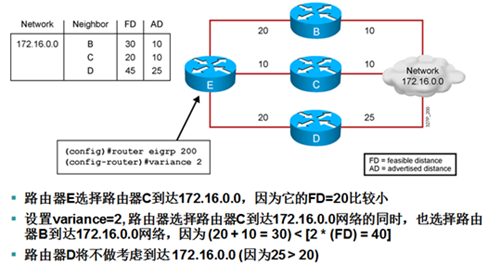

• 需要负载FD<=最小FD * variance (修改后)
• (config-router)# Variance （1-128） 默认为1
• 注 : Variance只是用于一个乘积计算的数值
• 算法：可行后继路由器的FD除以 后继路由器的FD，取整 + 1， 即要实现非等价负载均衡的路由的FD除以后继路由的最优FD，得数取整数后加1



最小的FD：307200

要进行负载的FD：307456



307456 除以 307200=1.0008333333333333333333333333333

取整再加上1=2



307200乘以2=614400

只要其他FD小于614400，都可以进行不等价负载均衡



EIGRP手动汇总：



• 手动汇总可以包括超网路由，并且可以在任意需要汇总的EIGRP路由器上配置。
• 路由表中至少含有一条该汇总路由的明细路由，汇总路由才会被通告
• 本地自动产生一条汇总null 0 的路由，用于防环，AD值为5
• ip summary-address eigrp进行汇总的路由，在本地路由器上默认AD = 5，而其他路由器上为90
• 通告出去的汇总路由metric值，由明细路由中，metric值最小的路由决定

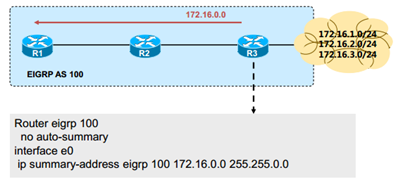

老版本修改汇总路由AD：

int e0/0

ip summary-address eigrp 172.16.0.0 255.255.0.0 20



新版本修改汇总路由AD：

router eigrp 1

summary-metric 172.16.0.0/16 distance 20







EIGRP默认路由：



假设R3连接了公网，那么R2，R1身上的用户访问公网，都需要默认路由。有没有一种办法，让默认路由自动传递，而不需要每台路由器上都去写默认路由。

（首先保证设备都被network宣告，这里只是演示下发默认路由，其他的接口该怎么宣告还怎么宣告，宣告了才能起邻居，起了邻居才能传路由））



方法1：写一条出接口形式的默认路由

R3：

ip route 0.0.0.0 0.0.0.0 f0/1 必须是出接口(需要注意，在有些版本中出接口为loopback无效)

!

router eigrp 1

network 0.0.0.0 255.255.255.255

在距离矢量路由协议中，所有以出接口形式存在的默认路由，都能够被通告，因为看的是路由条目



方法2：接口下汇总

R3

interface F0/0

ip summary-address eigrp 1 0.0.0.0 0.0.0.0



方法3：重分布

R3：

ip route 0.0.0.0 0.0.0.0 3.3.3.1 下一跳，出接口都行，只要保证本地路由表中有默认路由

router eigrp 1

redistribute static

redistribute static metric 8000000 10 255 1 1514 //数据出接口的属性 带宽/延迟/可靠性/负载/MTU

同为EIGRP协议重分布，不需要指定metric
