Verilog位宽赋值规则

“位宽决定了信号的精度，也影响着电路的行为。”
在硬件设计中，信号的位宽是一个核心概念。不同模块之间传递的数据往往位宽不一致，例如将一个16位寄存器赋值给8位信号，或将4位输入扩展为更宽的总线。Verilog在位宽转换时会自动进行截断或扩展，以保证赋值合法且逻辑可预测。理解这些自动规则对于避免仿真异常和综合错误至关重要，尤其是在有符号运算或位拼接操作中。

1、不同位宽赋值的基本规则Verilog允许在不同位宽的向量之间直接赋值，而无需显式转换。然而，系统在赋值时会自动执行以下逻辑：
源信号宽于目标信号：多出的高位（MSB）将被截断，只保留目标信号宽度范围内的低位。wire [7:0] small;wire [15:0] big = 16'hABCD;assign small = big; // small = 8'hCD在此例中，big的高8位AB被丢弃，仅保留低8位。
源信号窄于目标信号：Verilog会对左侧未定义位进行填充。填充值取决于信号是否带符号（signed/unsigned）。

2、无符号向量的零扩展当源信号是无符号类型（默认）且位宽较窄时，Verilog会自动在高位填充零（0）。
例如：wire [3:0] small = 4'b1010;wire [7:0] large;assign large = small; // large = 8'b00001010
这种“零扩展（zero-extension）”保证了赋值结果的逻辑一致性，常用于逻辑运算、移位或数据拼接中。然而，如果目标位宽远大于源信号，应谨慎使用零扩展，因为可能导致多余位资源浪费或意外逻辑行为。例如，一个1位信号赋值给32位总线，虽然合法，但会自动填充31个零。

3、有符号向量的符号扩展当源信号为有符号（signed）类型且宽度小于目标信号时，Verilog会根据最高位（符号位）进行填充。这被称为符号扩展（sign-extension），用于保持数值的正负属性。
示例：reg signed [3:0] small = -3; // 二进制表示为 1101reg signed [7:0] large;assign large = small; // large = 11111101
在这里，符号位为1，因此扩展出的高位全部为1，保证赋值后数值仍表示-3。若small为正数（符号位为0），高位将填充0。这种机制确保算术运算结果的正确性，尤其在乘法、加减法中表现明显。

4、宽度截断的细节当目标向量比源向量窄时，Verilog只保留源信号的低位部分，而丢弃多余的高位。这一过程称为截断（truncation）。
示例：reg [15:0] big = 16'hBEEF;reg [7:0] small;assign small = big; // small = 8'hEF
需要注意，截断不会产生警告，因此若不慎截断重要位信息，仿真仍能通过但结果错误。为了安全，可以使用显式范围选择确保正确的位段被保留：assign small = big[7:0]; // 明确选择低8位
这种写法更具可读性，也能避免无意的数据丢失。

5、拼接与范围选择的特殊情况在Verilog中，拼接（concatenation）和范围选择（bit selection）是常用操作，但它们不会自动考虑信号的符号属性。
拼接wire [3:0] a = 4'b1100;wire [3:0] b = 4'b0011;wire [7:0] c = {a, b}; // c = 8'b11000011拼接只是按位连接，不进行符号扩展，即使信号为signed类型。
范围选择wire signed [7:0] data = -5; // 11111011wire [3:0] part = data[3:0]; // part = 1011即使data是signed类型，取出的部分part也被视为无符号值。
因此，在涉及有符号数计算时，若希望保留符号位或进行符号扩展，必须显式使用$signed()或$unsigned()转换：assign result = $signed(a[3:0]);
这种转换可以避免仿真与综合结果不一致的风险。

6、设计中的典型场景与注意事项位宽不匹配的算术运算当两个不同位宽的信号相加时，结果位宽等于较宽操作数的宽度。若需要保留进位，应使用更宽位数或显式扩展。
模块端口连接在模块实例化时，输入输出信号位宽不一致，Verilog会自动执行截断或扩展。这种隐式行为可能隐藏逻辑错误，因此建议保持端口位宽一致。
符号与无符号混合运算若在同一表达式中混合使用signed和unsigned信号，Verilog会自动转换为unsigned计算，可能导致结果错误。reg signed [3:0] a = -2;reg [3:0] b = 3;reg [4:0] result = a + b; // 实际为无符号计算建议在运算前明确声明类型或使用$signed()函数。
拼接位宽控制拼接信号时要注意位宽总和，否则赋值时可能自动截断。wire [3:0] x, y;wire [7:0] z = {x, y}; // 正确wire [6:0] z2 = {x, y}; // 自动截断，丢失一位

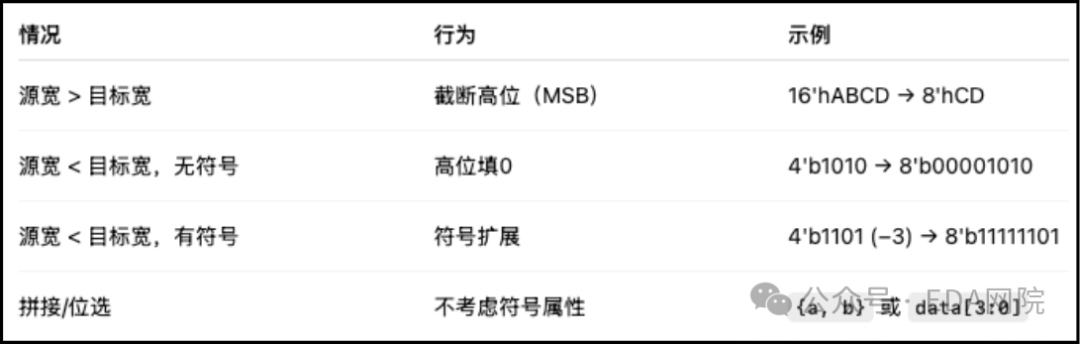

7、位宽赋值规则总结

掌握这些规律后，设计者可以在模块间安全传递不同位宽信号，避免仿真陷阱。
位宽赋值看似简单，却常是设计错误的隐秘来源。Verilog提供的自动截断与扩展机制让编码更灵活，但也要求工程师理解其行为逻辑。唯有明确每一位的意义，才能让信号在传递中“准确无误”，确保数字系统稳定可靠地运行。
