x64dbg调试upx壳

upx壳特征

节区

upx壳属于是压缩壳，经过upx加壳后，程序会剩下三个节区

其中，UPX0查看Raw Size会发现是0，也就是没有任何数据的。UPX1则存储了upx解压壳的相关指令。
但是Virtual Size却是有值的（0x78000），也就是说在进行拉伸时，UPX0时会填充内容的。
查看可选PE头的AddressOfEntryPoint也是指向UPX1的。

关键字

查看十六进制会有UPX关键字，一些魔改UPX会把这个关键字做修改，导致upx无法脱壳。

调试upx

保存原始堆栈

在最开始，会通过pushad把eax~edi寄存器的值保存到栈中。

填充UPX0节区

查看PE结构时，UPX0是空的(其实会在最开始程序启动时将UPX0进行填充)
首先将内存中UPX1节区起始地址赋值给esi，UPX0节区起始地址复制给edi。

怎么确定2A900D是UPX0、ds:[esi - 7800D]是UPX1？
按F8运行完这两行指令后查看ESI、EDI寄存器的值

在“内存布局”选项卡查看UPX0、UPX1节区地址跟EDI、ESI是能对应上的。

如下图，随后的指令中还对esi - (-4)，最终esi：0x2A9011

循环复制

在接下来的指令中，有一个小循环，作用就是把UPX1偏移0x11的位置数据复制到UPX0中，就完成了UPX0节区填充的效果。

循环结束后，UPX0数据如下

在之后的操作中，基本都是在填充UPX0，但并不是简单的复制，还会夹杂着一些解压缩、还原CALL/JMP指令地址（没看出来，书上说的--!）等操作。

观察还原UPX0节区

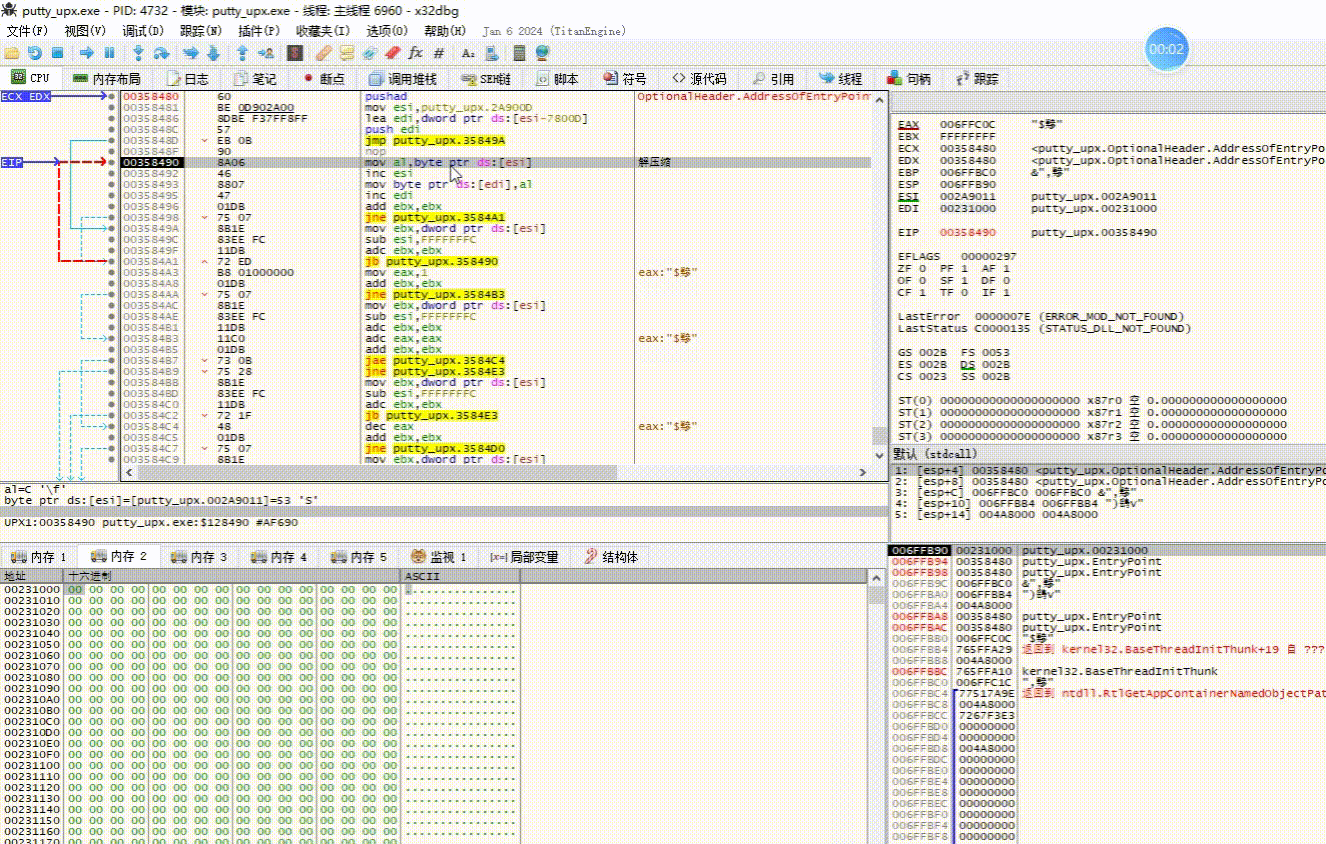

我们可以在UPX壳完成最开始的ESI、EDI初始化操作后，在内存窗口中跟进UPX0节区的位置，然后ctrl+f8可视化的观察指令的执行，就会发现UPX0节区的内容在一点点的填充。
动图请看：http://121.37.221.150:4040/img/upx.gif

壳的最后

在UPX壳的最后，会使用popad指令把最开始pushad入栈的数据全部弹出，达到寄存器和堆栈为最原始的模样。

这时候查看UPX0节区的数据，就是被完整填充了。

在完成popad后，程序还会push几个0到堆栈中，然后就jmp到OEP的位置。

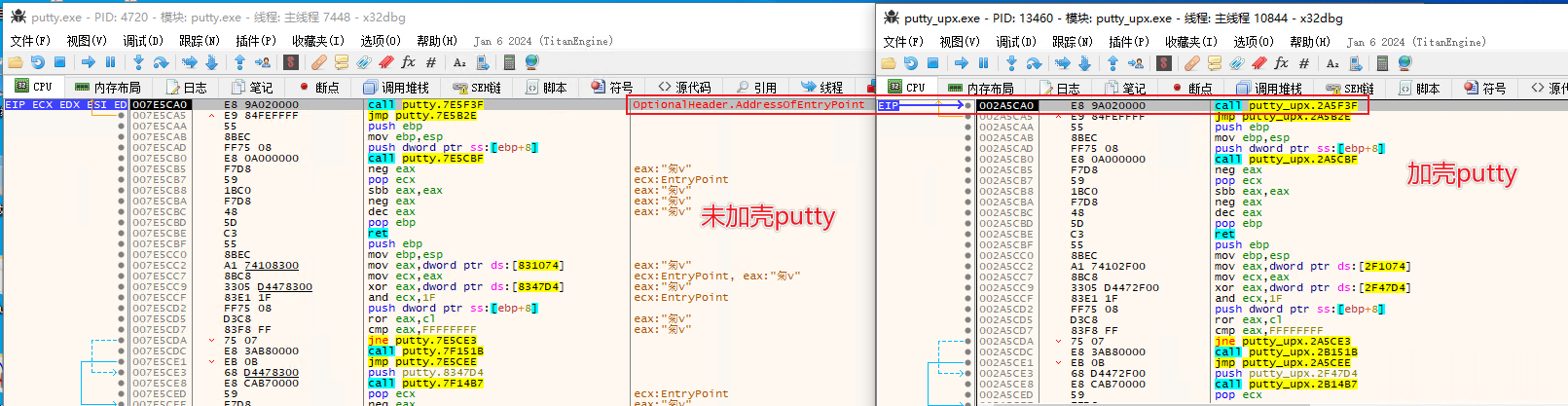

执行完jmp putty_upx.2A5CA0后就进入了我加壳的Putty程序原来的EP了，也就是OEP。通过调试未加壳的putty可以看到指令是完全一致的，只是因为开启了随机基址，基地址不一样而已。

因此可以得出跟网上一样的结论，upx壳的相关代码是包裹在pushad和popad指令之间的，只要找到popad指令，往下就会jmp到OEP。

所谓OEP就是Original Entry Point，也就是原始程序入口（百度来的），是相对于EP而言的，因为加壳后的程序EP值（可选PE头的AddressOfEntryPoint）被改变了，所以OEP指的应该就是程序加壳前的EP（非权威，自己理解）。

找到UPX壳的OEP

根据上述分析，要快速找到UPX壳的OEP，只需要在pushad后，esp地址所在内存位置设置硬件访问断点，然后F9执行到断点，这时就是执行了popad指令的时候，也就能找到OEP了。

1. 首先f8执行一下pushad，然后跳转到esp指向的内存地址。

2. 然后在esp所指向内存位置设置硬件访问断点

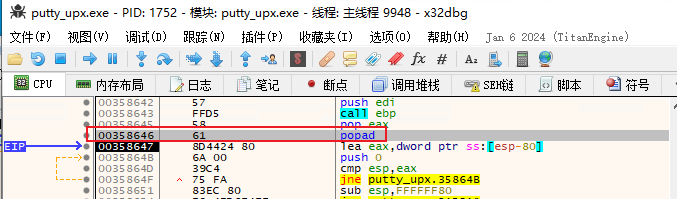

3. 按f9执行到断点位置，查看eip往上一个指令就是popad了。

4. 接着执行完jmp指令，就能到达OEP了
