C#OpenCV算子-轮廓

6.1 线拟合

函数原型：

Line2D FitLine(IEnumerable<Point> points, DistanceTypes distType, double param, double reps, double aeps)
/*
参数：
    points:二维点的数组或vector.
    line:输出直线.
    distType:距离类型.
    param:距离参数.
    reps:径向的精度参数.
    aeps:角度精度参数.
功能：
    根据输入的点拟合直线
*/

例子：

static void Main(string[] args)
{
    Mat src1 = new Mat(@"C:\Users\Administrator\Desktop\1.jpg");
    List<Point> listPoint = new List<Point>();
    listPoint.Add(new Point(50, 50));
    listPoint.Add(new Point(150, 100));
    Line2D line = Cv2.FitLine(listPoint, DistanceType.L1, 0, 1e-2, 1e-2);
    double k = line.Vy / line.Vx;
    Point p1 = new Point(0, k * (0, _ line.X1) + line.Y1);
    Point p2 = new Point(src1.Width, k * (src1.Width - line.X1) + line.Y1);
    Cv2.Line(src1, p1, p2, new Scalar(0, 0, 255));
    Cv2.ImShow("test", dst);
    Cv2.WaitKey();
}

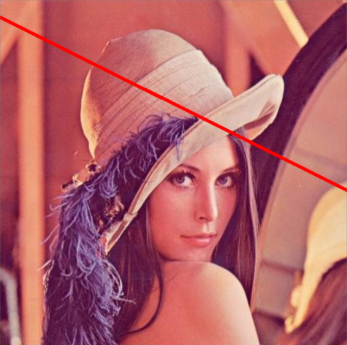

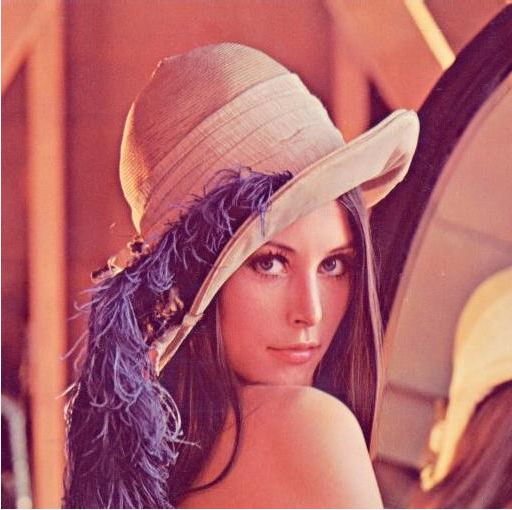

实验样例：

Src1	dst



---

6.2 椭圆拟合

函数原型：

RotatedRect FitEllipse(IEnumerable<Point> points)
/*
参数：
    points:二维点的数组或vector.
    输出：椭圆的最小外接旋转矩形.
功能：
    根据输入的点拟合一个椭圆
*/

例子：

static void Main(string[] args)
{
    Mat src1 = new Mat(@"C:\Users\Administrator\Desktop\1.jpg");
    RotatedRect rotatedRect = new RotatedRect();
    List<Point> listPoint = new List<Point>();
    listPoint.Add(new Point(179, 79));
    listPoint.Add(new Point(195, 115));
    listPoint.Add(new Point(171, 151));
    listPoint.Add(new Point(141, 155));
    listPoint.Add(new Point(109, 99));
    rotatedRect = Cv2.FitEllipse(listPoint);
    Cv2.Ellipse(src1, rotatedRect, new Scalar(0, 0, 255));
    Cv2.ImShow("test", dst);
    Cv2.WaitKey();
}

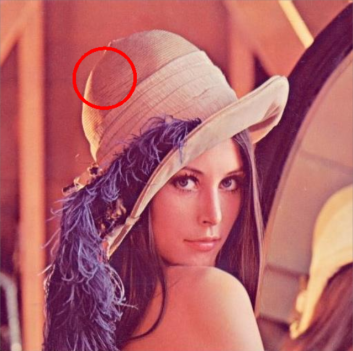

实验样例：

Src1	dst



/*-------------------------------------------------------------------------------------------------------

笔者说明：

　　该笔记来源于本人学习OpenCvSharp时的资料，

　　分享出来只是为了供大家学习，并且为了自己以后想要用的时候方便寻找。

时间：2023年3月14日

------------------------------------------------------------------------------------------------------------*/
