解析静态路由原理和配置

一.路由
从源主机到目标主机的转发过程
路由器：能够将数据包转发到正确的目的地，并在转发过程中选择最佳路径的设备
二.路由器的工作原理
原理：根据路由表转发数据
三.路由表形成
路由表
路由表的形成
四.静态路由
优点：准确性高
缺点：缺乏灵活性
五.默认路由
当路由器在路由表中找不到目标网络的路由条目时，路由器把请求转发到默认路由接口
六.路由器转发数据包的封装过程
七.交换与路由对比
1.路由工作在网络层
2.交换工作在数据链路层
八.路由配置命令
●默认路由
●静态路由
●查看路由表
●优先级默认值60(越小越优先）
●配置浮动路由用于备份

一.路由

从源主机到目标主机的转发过程

路由器：能够将数据包转发到正确的目的地，并在转发过程中选择最佳路径的设备

二.路由器的工作原理

原理：根据路由表转发数据

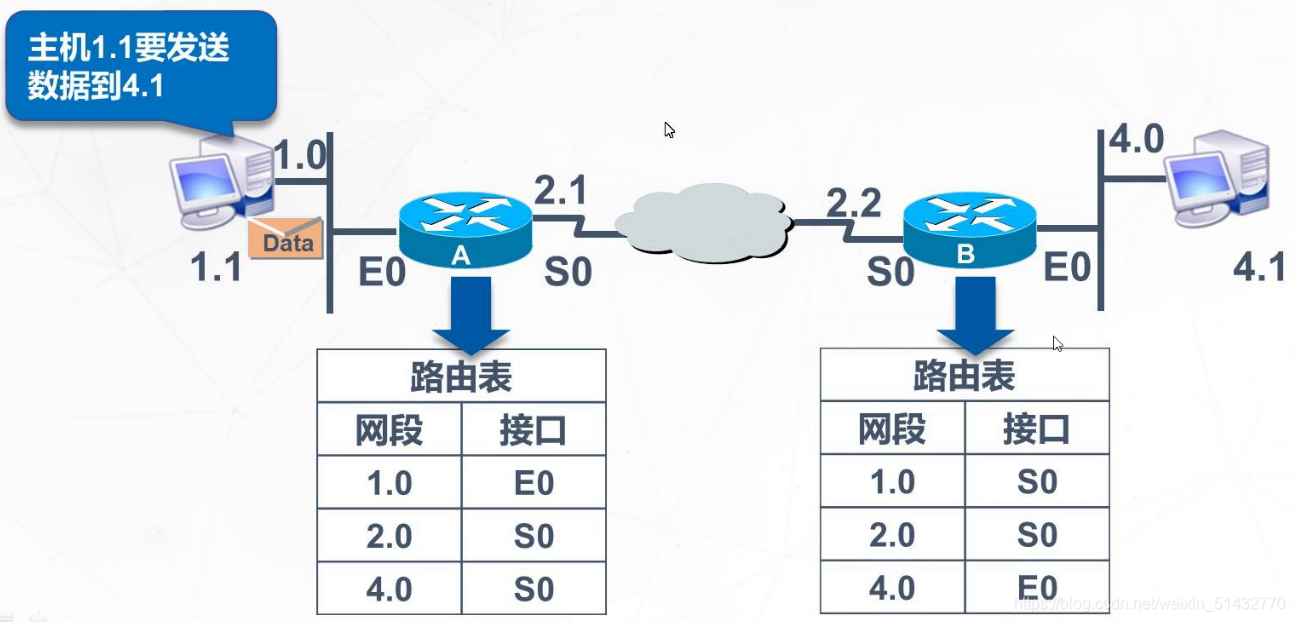

三.路由表形成

路由表

●路由器中维护的路由条目的集合
●路由器根据路由表做路径选择

路由表的形成

●直连网段（配置ip地址，端口UP状态，形成直连路由）
●非直连网段（对于非直连的网段，需要静态路由或动态路由，将网段添加到路由表中）

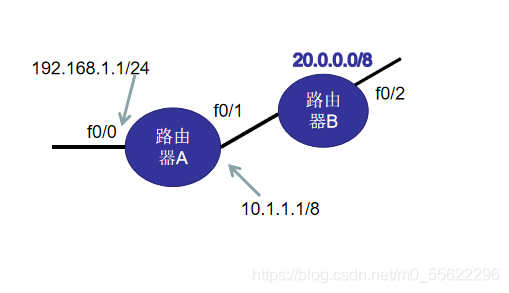

f0/0与f0/1就是路由A的直连网段，f0/2是路由A的非直连网段

四.静态路由

是由管理员手工配置的，是单向的

优点：准确性高

缺点：缺乏灵活性

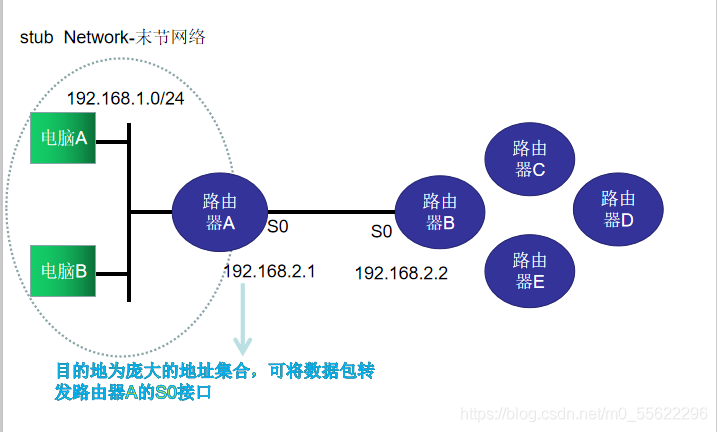

五.默认路由

当路由器在路由表中找不到目标网络的路由条目时，路由器把请求转发到默认路由接口

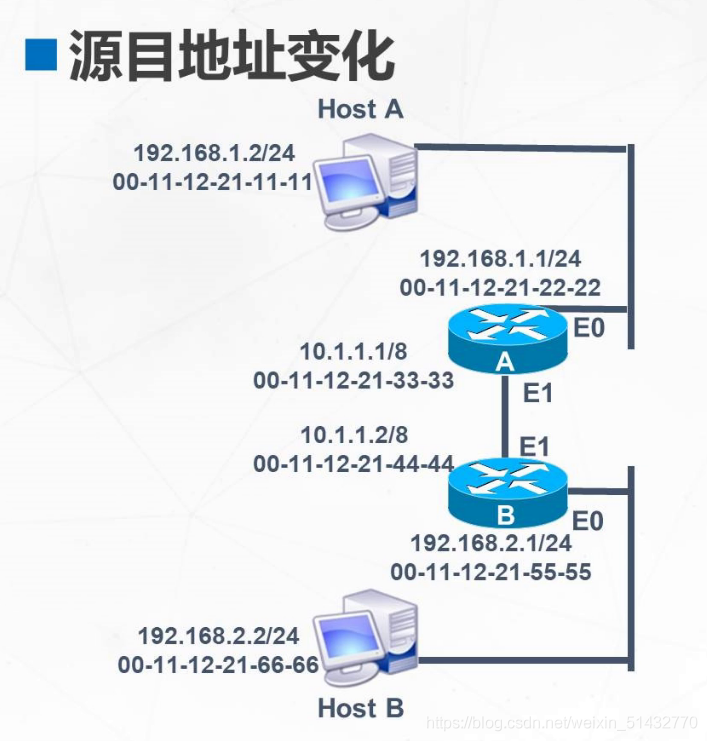

六.路由器转发数据包的封装过程

上图，以下简称主机A 主机B 网关为AE0 路由接口AE1,BE1,BE0 主机只知道网关IP地址网关为路由器A的E0接口

若主机A想要发送数据包给主机B，但是两台主机不在同一网段，所以需要经过网关。

主机A查询自己的ARP缓存表，没有网关的MAC地址，所以要进行一次ARP请求。

源IP地址与源MAC地址是主机A自己的，目标IP地址为AE0的IP地址，目的MAC地址为AE0的MAC地址（广播地址），网关接收到后进行回应，得到网关AE0的MAC地址。数据加上源IP与源MAC为主机A的，目的IP为主机B, 目的MAC为AE0的进行封装，这时数据包到达路由器A,解封装后数据包含主机A的源IP地址，目的IP地址为主机B的IP地址，路由器查询路由表发现应该通过E1接口转发到路由器B。

进行ARP请求，源IP地址和源MAC地址为AE1的，目的IP目的MAC地址为BE1的IP地址和MAC地址（广播地址），路由器BE1响应回复,得到BE1的MAC地址，然后将数据加上源IP地址为主机A的IP地址，源MAC地址为AE1的MAC地址，目的IP为主机B的IP地址，目的MAC地址为BE1的MAC地址进行封装

数据到路由器B，路由器B解封装，内包含目的IP为主机B的IP地址，路由器B查询路由表，发现为直连路由应该走E0出口，E0向主机B发送ARP请求,源IP地址源MAC地址的为BE0的，目标IP为主机B的IP地址，目的MAC地址为广播地址，主机B响应回复，得到主机B的MAC地址，这时，数据加上源IP为主机A的IP地址，源MAC地址为BE0的MAC地址，目的IP和目的MAC地址为主机B的IP和MAC地址，数据到达主机B.

七.交换与路由对比
1.路由工作在网络层
根据路由表转发数据
路由选择
路由转发

2.交换工作在数据链路层
根据MAC地址表转发数据
硬件转发

八.路由配置命令
●默认路由
【Huawei】ip route-static 0.0.0.0 0.0.0.0 192.168.12.1

目的网段子网掩码下一跳

●静态路由
【Huawei】ip route-static 192.168.10.0 255.255.255.0 192.168.12.1
