linux day23（网络介绍，互联网通信协议osi七层协议，arp协议，tcp协议）

1，网络介绍

　　为什么要存在互联网？

　　为了数据传输更加方便快捷。

　主要讲互联网的各种协议。如：

　　 osi七层协议

2，子网划分（通过控制子网页码来达到划分不同局域网的目的）

　　192.168.10.11/24

　　192.168.10.230/24

　　在/24的子网页码的时候，是一个网段的，但是如果改了子网页码，即使它们连接在同一个交换机上，也不是一个网段的，也无法通信。

3，vlan （virtual lan ，虚拟局域网，一个交换机就一个局域网，但是现在一个交换机可以当多个局域网，也算是虚拟化技术的一种。）

　　交换机的基础知识

　　然后讲配置网络，ip，地址，路由的配置，路由条目等等。　　

　　路由器，也是硬件，操作系统，只不过专门为路由转发的硬件和操作系统。



运维，就是维护软件的稳定，而软件，基本上都基于网络通信的软件，操作系统，网络的稳定。所以网络很重要。



一，网络介绍

　　1，基于网络通信的软件有俩种架构：

　　cs架构  clienk（客户端）------------网络----------------server（服务器）　　

　　bs架构   browser（浏览器，在早期相当于万能客户端）------------网络-------------server（服务器）

　cs架构的软件，优点：客服端，服务端都是自己开发，客户端服务端如何通信，自己说了算。　　　　　　

　　　　　　　　缺点：客户端，服务端都要自己开发。用户必须下载客户端才能访问问服务端。

　　bs架构的软件，优点：只开发服务端，

　　　　　　　　　缺点：开发的服务端的规则需要受制别人，因为客户都下载好了浏览器客户端。

　　　注意：现在开发，既有自己配套的客户端，也能被浏览器访问，如腾讯视频。



　　2，什么是网络

　　底层的物理连接介质要准备好，如同打电话，首先需要一个电话，然后是电话线连接在一起，然后打电话为了互相能听懂，都学了普通话，就等于大家一起商讨出来的统一标准，就是通信的协议。

　　网络=物理链接介质+通信的标准（互联网通信协议）

　　互联网通信协议如同互联网界的英语。等于大家必须都能听懂才行

　　物理链接介质主要是网络工程师来管，更多的是将各种通信协议。

云计算

　　本来自己电脑如果看高清视频的压力，或者玩大型网络游戏，本地资源的压力都在自己这一端，有了云计算，只需要保证网速，显卡，自己其他电脑的性能不需要特别高，就能轻松使用，复杂的操作性能方面的问题，都在服务端解决。个人pc计算机的发展也会越来越小。

　　3，互联网通信协议（osi七层协议）如同计算机界的英语，大家都会才能通信：

主要学5层和7层

第一层，物理层：发送高低电平，单纯的电信号没有意义，计算机只能发送高低电平，就规定高电平对应1，低电平对应0，发出来的信号101001010110.....

第二层，数据链路层：但是即使如此单纯的二进制数依然没有意义，所以想让它有意义，必须进行分组附加对应的意义。这个划分的协议就是，ethernet以太网协议，研究以太网协议，就是看它如何规定。

　　以太网协议：规定三件事

　　　1，规定了名字：称为数据帧，每一组数据帧，

　　　2，规定了数据格式，都分为头，和数据俩部分，

　　    　  头（相当于快递单，地址，简单描述）：一共14个字节，前6个是源地址/发送者，紧接着6位是目标地址/接收者，后俩位是数据类型，数据的一些描述信息。

　　    　   数据部分（相当于要送的快递）：最短46，最长1500字节

　　　  3，以太网协议规定，一台计算机但凡进入网络，必须有一块以太网卡，而每一块以太网卡，在出厂的时候都烧制一块地址，这个地址叫mak地址。

　　　　　mak地址

　　　　　mak地址，由12位16进制数组成的，前6位是厂商地址，后6位是流水线地址，为了让每一块mak地址都是独一无二的地址。以太网的工作方式是广播，广播包是在局域网里发的，如果只是在一个局域网里通信，只需要以太网的工作方式，加上mak地址就够了。但是网络其实是由一个个局域网组成的，所以如果不在一个局域网，那么就需要跨局域网，就需要先找到对方在哪个小局域网，这时候就需要新的协议，地址，专门标识局域网的地址。

第三层，网络层：

　　　　ip协议，现在通常使用ip的第四个版本，所以又叫ipv4协议。

　　　　iPv4协议，规定每台计算机必须要有一个ip地址。

　　　　点分十进制，0.0.0.0 这是最小值，分4个位，每一位都是8个二进制数，8个二进制数的最小值就是00000000，最大值是11111111，8个1转换成10进制，255.255.255.255，不够用，后来诞生ipv6，目前主流还是ipv4，子网页码和ip地址结构一样。

　　　　但是，单纯的ip地址是没有意义的，需要搭配子网页码，通常都是搭配出现的。

　　　　例子：

　　　　　　172.16.10.2/24 （24，代表连续写24个1）

　　　　　　10101100.00010000.00001010.000000001　-》172.16.10.2　ip地址　　　　

　　　　　　 11111111.11111111.11111111.00000000     -》 255.255.255.0    子网页码

　　　　　　ip地址和子网页码，会进行按位与运算，俩个二进制数，上下同时为1，就为1，否则就为0

　　　　　　  10101100.00010000.00001010.000000000  -》172.16.10.0    子网地址，或者叫网络地址，用来标识别人在哪个局域网里。

　　　　　　但是只是拿到子网地址，还不够，需要找到局域网里到底是那台机器，就需要加上mak地址。

　　　　ip（ip+子网页码）+mak地址 -》标识全世界范围内独一无二的一台计算机。

　　　　arp协议：就如同不知道对方地址，想给对方寄快递，arp协议如同打电话问对方的地址在哪。通过ip问对面mak地址是什么。

　　　　需要拿到对方的ip地址

　　　　计算机怎么知道对面的计算机跟自己在不在一个局域网

　　　　例：

　　　　　　源：172.16.10.10/24   通过和子网页码按位与运算，得172.16.10.0

　　　　　　目标：172.16.10.11/24                                               得172.16.10.0

　　　　　　1，计算机基于arp协议，会把自己和目标的ip地址和对应的子网页码进行按位与运算，算出一个网络地址，两个如果一样，就可以确定对方和自己在一个局域网内。（xshell，使用python，bin（）括号内输入数字，就可以转为10进制数，然后再和子网页码进行按位与运算，得出一个网络地址）

　　　　　　2，判断自己的子网地址与对方的子网地址是否一样

　　　　　　　　子网地址如果一样，证明自己与对方是在一个局域网，需要拿到对方的mak地址就可以通信了。

（1）本机，封一个arp协议的包

网络层，数据包　　            源ip                      目标ip                     数据部分

                                    172.16.10.10/24    172.16.10.11/24          要你的mak地址

数据链路层，数据帧                      源mak                     目标mak

                                        　　自己mak地址          FF-FF-FF-FF-FF-FF     (谁看到都会明白这是在要自己的mak地址，给不给就看目标ip地址是不是自己。)

 （2）交换机

物理层，把上面的打成2进制数，传给交换机（2层设备），收到一堆二进制数，然后汇总成一个包，交换机会解析到数据链路层，看到以太网协议的数据的包，目标mak地址是FF，直接广播的方式发在局域网内，

（3）局域网内机器

从物理层-》数据链路层-》网络层。每个人都拆开看看，发现FF，知道要自己的mak地址，然后看ip头，看看目标ip是不是自己，不是就丢掉，是自己就发回信息，对方知道自己的mak地址，以后用mak地址通信。　返回的流程略。　　　　　　　

至此，自己的计算机就拿到了，172.16.10.11/24的mak地址，为发数据最好了准备工作。并不是完成通信。



交换机：

　　自带mak地址学习功能，交换机都有一个mak地址表，最开始是空的，1号端口什么也没对应，其他号端口也是，但是当有人把机器通过网线连接在交换机上，总有机器向交换机发包，交换机就会把二进制汇总到数据链路层，它可以基于以太网协议拆数据链路层的包，前6个字节是源mak地址，它马上就知道例如，10号端口对应的mak地址是谁，然后再拆6位，知道目标机器的mak地址是多少，然后广播，然后总有一台机器相应，那么又知道一个端口对应的mak地址，最后这张mak地址表就会被填满。以后就会直接发给目标mak地址。如果没记的，还是广播。

　　　　在什么情况下交换机才广播：

　　　　　　1，目标mak是FF-FF-FF-FF-FF-FF

　　　　　　2，目标mak地址不存在与mak地址中去



　　　　总结：如果两台计算机在同一个局域网内，ip地址作用只是用来获取对方的mak地址。而mak地址才是真正用来通信的



　　　　　　如果通过ip和子网页码算出来的网络地址发现不一样，那么就需要跨局域网通信。首先需要得到网关的mak地址，那就和上面一样通过arp协议，因为路由器和交互机是连在一起的，就相当于和我们在同一个局域网内。

　　　　　（1）本机，封一个arp的包　

网络层，数据包　　            源ip                      目标ip                     数据部分

                                    172.16.10.10/24    172.16.10.11/24          要你的mak地址

数据链路层，数据帧                      源mak                     目标mak

                                        　　自己mak地址          FF-FF-FF-FF-FF-FF （这里要的mak就是网关路由器的mak地址，交互机就会广播，网关拆到ip，发现是自己，就会给我mak地址）

　　　　　　（2）交换机广播

　　　　　　（3）目标机器，也就是网关，发现ip是自己，返回我mak地址，我拿到了网关的mak地址。

　　　　　　　　　网关是有俩个地址，一个是对内，一个是对外网，

　　　　　　（4）现在要发数据，源mak是自己的mak地址，而目标mak地址，不是想发给目标的mak地址，因为根本不在一个局域网，无法拿到mak地址，所以目标mak地址是网关的mak地址。源ip是自己的，目标ip是目标ip，不是网关的ip地址

1）本机，封一个arp的包　

网络层，数据包　　            源ip                      目标ip                     数据部分

                                    172.16.10.10/24     不在同一个局域网的目标ip    数据

数据链路层，数据帧                      源mak                     目标mak

                                        　　自己mak地址             网关的mak

　　　　　　　　拓展：路由器是三层设备。路由器拆到第三层，发现源地址是一个内网的ip地址，而目标ip是外网的ip地址，就知道这个包要往外网发，不过路由器本身就是一边连接内网，一边连接以外的设备。路由器会做一个源地址转换，换成自己的地址，目标地址不变，再往外发，以后就是作为运营商的地址，再往外发。。。。一旦路由器往外发了，就是网络工程师的事了，走的事路由协议。



以上讲的是通过ip地址和mak地址来找到计算机在哪，应该是找到某台计算机，上面运行的多个软件的其中一个。

第四层，传输层 tcp，udp（端口号0-65535，其中1024以前的都被系统占用了）

　　凡是基于tcp协议和udp协议通信的软件都会被操作系统分配一个端口号，表示一台计算机上通过网络通信的软件，每一个端口号对应一个。



ip+mak+port（端口号）-》表示全世界范围内独一无二的一个基于网络通信的应用软件。



端口：端口号，是操作系统管理的，客服端的端口号，每次都是随机的，服务端的客户端是固定的。

第五层，应用层（如果是cs架构的软件，想怎么定义协议，想用哪些协议随便，但是如果是bs架构的软件，就必须属于如http，fto等协议，因为客户端不是自己开发的。）

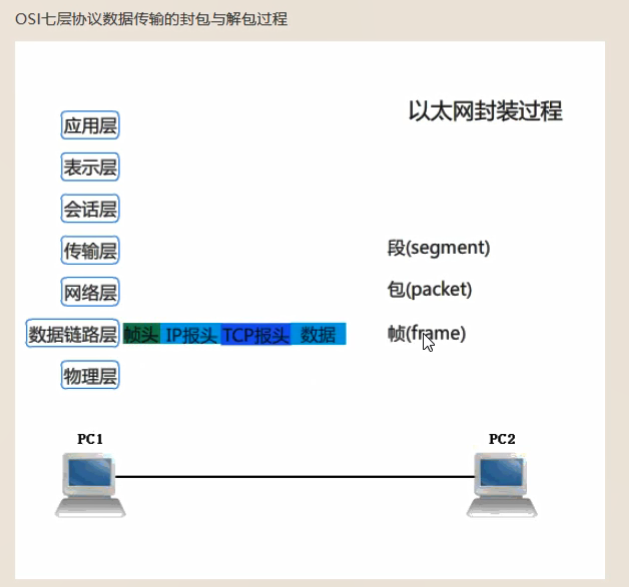

整个流程：

　　应用层数据包处理好之后，交给传输层

　　传输层加了一个头，是源端口和目标端口，交给网络层

　　网络层，加个头，源ip，目标ip，交给下一层

　　数据链路层，加上头，源mak地址，和目标mak地址，给下一层

　　物理层，全部打散成二进制

　　先到交换机，然后分析，给对方计算机了。

　　然后物理层，汇总

　　数据链路层，基于以太网协议，看源mak，目标mak，发现是自己再往上交

　　网络层，根据ip协议，这里意义不大

　　传输层，根据tcp/udp协议分析，源端口意义不大，关键是目标端口，把包交给对应的端口的软件。

　　 应用层，这个数据包被处理过，但是，客户端服务端都是自己开发的，随便，肯定可以反解出来。



　　目的就是把客户端把数据送给了服务端，为什么这么复杂，原因就是因为，网络是经过一个个不同种类的物理介质连接起来的，所以每次往后发，必须让不同的设备之间清楚这个包下一步要往哪里发。



tcp协议（好人协议，有弊端，不会拒绝）：传输层的

　　tcp传数据可靠：是因为它每发一个数据包过去，内存里的数据包是不删除的，等到对面回一个ack=1确认信息，它才删除内存里的数据。如果没回，会再发一次

　　udp传数据不可靠：每发一个数据，udp马上就会把数据删掉。

　　tcp协议是基于链接

　　udp协议没有链接

　　udp传数据的效率更高

　　

　　但凡一个应用程序是基于tcp工作的，在通信之前必须先建立一个双向通路。

　　如同打电话问一下对面是否同意挖一个到他家的通道，挖通之后，他也打电话问我，也挖通道。一共4次。但是中间他同意和请求可以合并，变成3次完成。

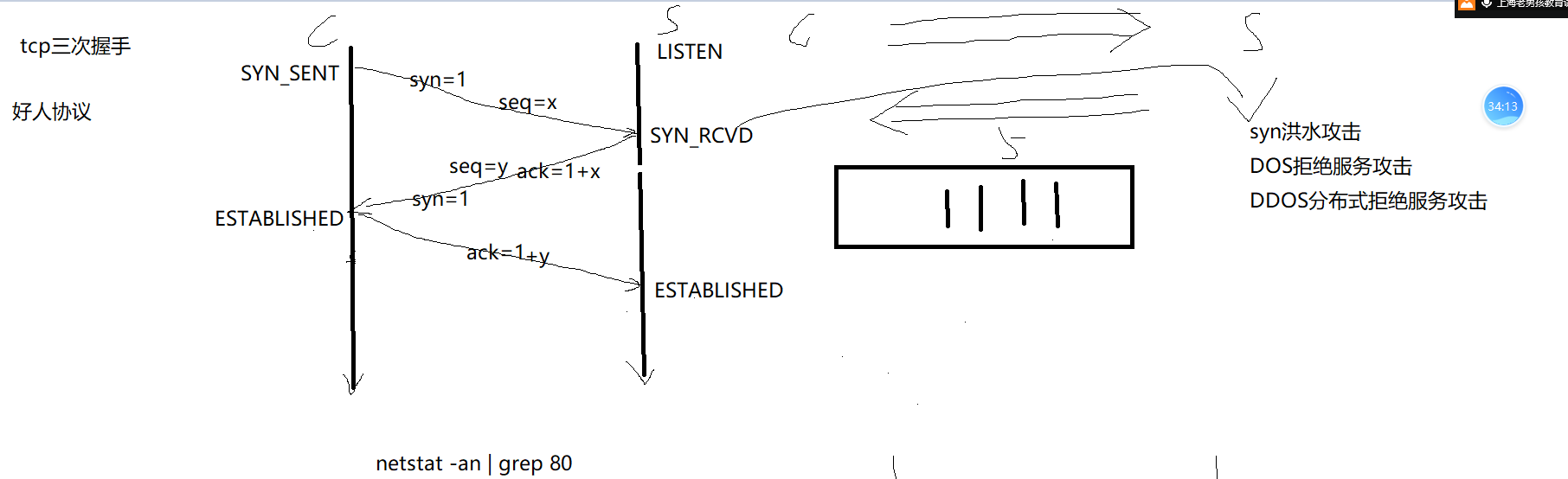

　tcp三次握手，

　　好人协议

　客户端，俩种状态，syn_sent（寄出） established（建立成功，但是客户端看到的建议成功，有可能这个连接还没有真正的建立成功）

　　syn_sent

　　established

　服务端，三种状态，listen（倾听，监听，netstat -按 | grep 80 ，会发现服务器在listen状态），syn_rcvd （收到）　established （建立成功）

　　listen

　　syn_rcvd （已经收到的状态）基本看不到这个状态，因为传输速度非常快，如果长期属于这样的状态，可能是自己的服务器，正在遭受syn洪水攻击，dos拒绝服务攻击，ddos分布式攻击。

　　　　　　　　dos拒绝服务攻击，如同拍一群人堵住对方饭店的门，让正常用户进不去。（一般都是有预谋有组织的攻击）

　　established



　　　　如果服务器长时间停留在syn_rcvd状态，一直没有进入建立状态，很可能正遭受洪水攻击。

　　　syn洪水攻击，服务端收连接，是一个个收的，在半连接池里，为什么叫半连接池，因为收到syn连接时，并不是一个完整的连接建立成了，所以叫半连接池。每发一个syn请求

，服务端都会把半连接放这个半连接池里，请求都是按照先进先出法则，客户端不停的往里放请求，操作系统不停的从里面往外拿，正常情况下，协作很好，速度非常快，这时候有人模拟大量的syn无效请求，让正常用户请求无法进入，直接报错，池子默认128个。所以遇到洪水攻击，需要把半连接池调大，但是会占用内存空间，同时还很有可能无济于事，属于内核的优化，不如硬件方面的优化，直接加内存条。

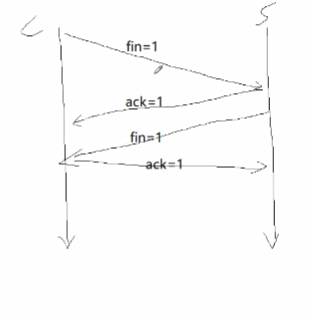

　　tcp断开连接，4次挥手，中间俩步不能合并，因为很可能有数据在传输

　　如果是客服端先发完数据，上面的隧道就没有存在的意义。但是服务端的数据不一定就发完了，所以中间不能合并。



 客户端                                                                                                       服务端

fin_wait_1证明你是断连接的发起方，                                               close_wait 等待关闭

fin_wait_2代表被动断开连接，代表客户端到服务端的通道断开了    last_ack服务端断开请求

 time_wait代表连接马上就要断了

 通常情况下，服务端都是第一个发起断连接的，如果服务端一直处于time_wait的状态下，说明服务端正处于高并发的状态下。



























































拓展：上网为什么要花钱，如果是局域网，自己和自己玩，不用花钱。因为属于后来者，其他各个组织，机构，开始尝试把个个网络设备连接在一起，如果自己想去外网，去哪个网站，必须连接到别人连接好的网络。
