LWIP初体验-修改ST官方demo
01、硬件说明
为什么要写这篇文章？STM32的网络应用还是个复杂的外设的，拿到一个板子需要验证网络部分是否正常，硬件设计是否有问题，对于很熟悉LWIP的同学可以直接移植LWIP，验证硬件。但快速且方便的办法是修改ST的官方demo来验证硬件。（ST提供了CubeMX工具，如果使用该工具的话，也很方便，不在本文的考虑范围内）。
本文的硬件测试环境
-
主控：STM32F207VCT6，100管脚的封装
-
网络PHY芯片：RTL8201EL，48管脚封装，34和35管脚下拉，也就是芯片地址：0
-
使用的网络接口：MII接口
涉及到的硬件原理图和PCB开源，开源地址
https://github.com/strongercjd/STM32F207VCT6
本文涉及到的修改前代码和修改后代码下载地址
链接：https://pan.baidu.com/s/1dr9MzX_pga2SYWOft4lniw
提取码：7uqj
本文目的：本文不会详细讲解LWIP相关内容，只是LWIP的初体验，如果你有一块板子带有网络PHY，需要你测试硬件是否有问题，本文或许对你有帮助。
02、修改步骤
ST官方提供了很多demo，UDP，tftp，http，TCP等等，我们修改最常用的TCPSever的demo，代码路径如下：
①是IAR的工程代码，②是Keil的工程代码。
2.1、修改IAR配置文件

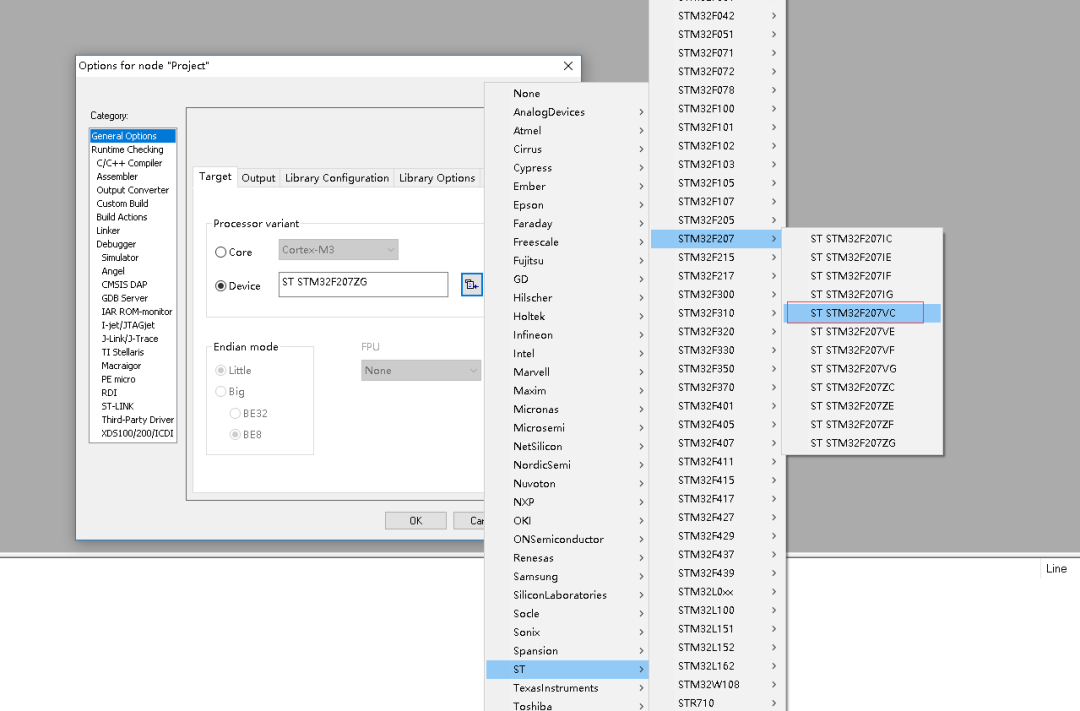

修改芯片设置（其实不用修改）

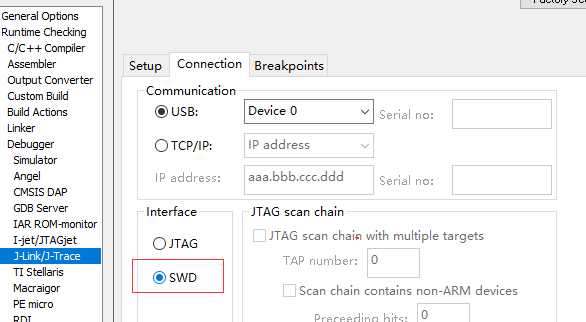

硬件使用的是SWD模式，如果你使用的硬件是JTAG模式，不需要修改。
2.2、修改网络PHY地址

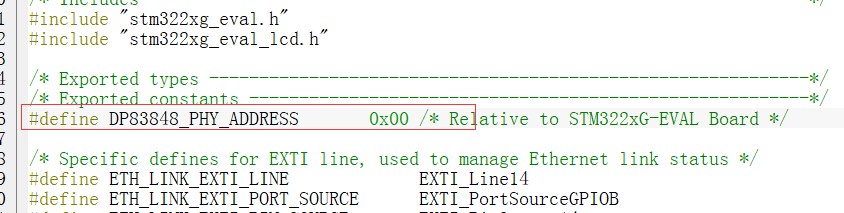

在stm32f2x7_eth_bsp.h文件中，将DP83848的PHY地址修改为0。
2.3、修改硬件IO
在stm32f2x7_eth_bsp.c中，这部分主要是根据具体硬件修改的，因为ST官方demo使用的是144脚芯片，我们使用100脚芯片，对应的GPIO需要修改。
2.2、屏蔽无用的东西和修改IP

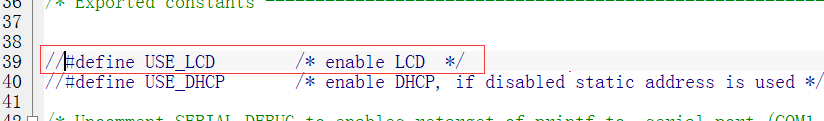

在main.h中，屏蔽USE_LCD宏定义，官方开发板使用了LCD，这里我们不使用。
修改IP地址（以本机IP地址为准，修改一个和自己PC在同一网段的空闲IP），再修改网关。
2.3、屏蔽其他代码

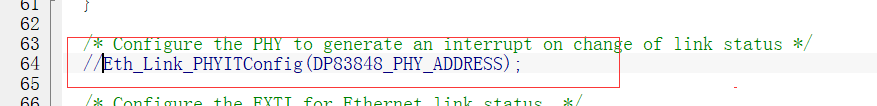

在stm32f2x7_eth_bsp.c中
屏蔽这一项是因为这是跟芯片相关的，该函数功能：配置物理层产生一个中断的链路状态变化
demo使用的是DP83848，我们的硬件使用的是RTL8201

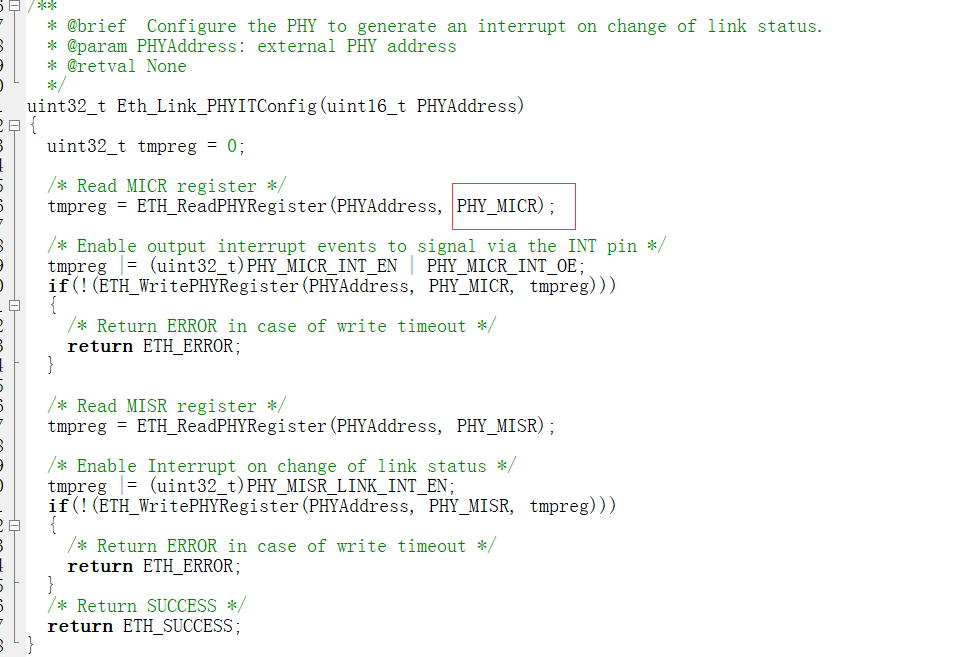

该函数定义

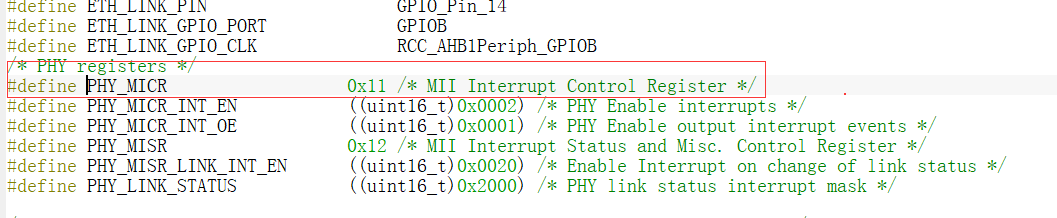

PHY_MICR宏定义如下
该函数操作的是DP83848的17寄存器，改寄存器属于厂商自定义部分寄存器。
重点是RTL8201芯片没有该寄存器。这部分内容详见《RTL8201网络芯片讲解》，里面讲解到了这个问题。
03、效果显示
3.1、电脑能ping通
3.2、客户端能够连接收发数据

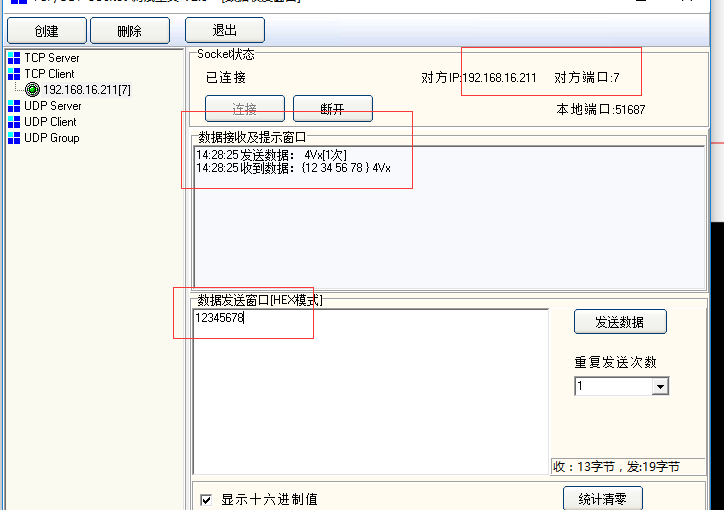

使用PC的TCP客户端，可以连接上STM32F207建立的TCPSever，端口是7。STM32收到数据后，把所有数据返回。
04、使用中断方式
通过上述修改，已经简单将LWIP简单跑起来了，并且建立了TCPSever，但demo中使用的是查询的方式，实际项目中是需要使用中断的，以便快速接收到网络数据。

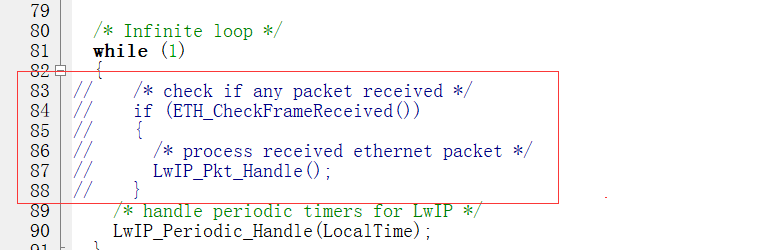

首先屏蔽掉main.c中轮询函数。

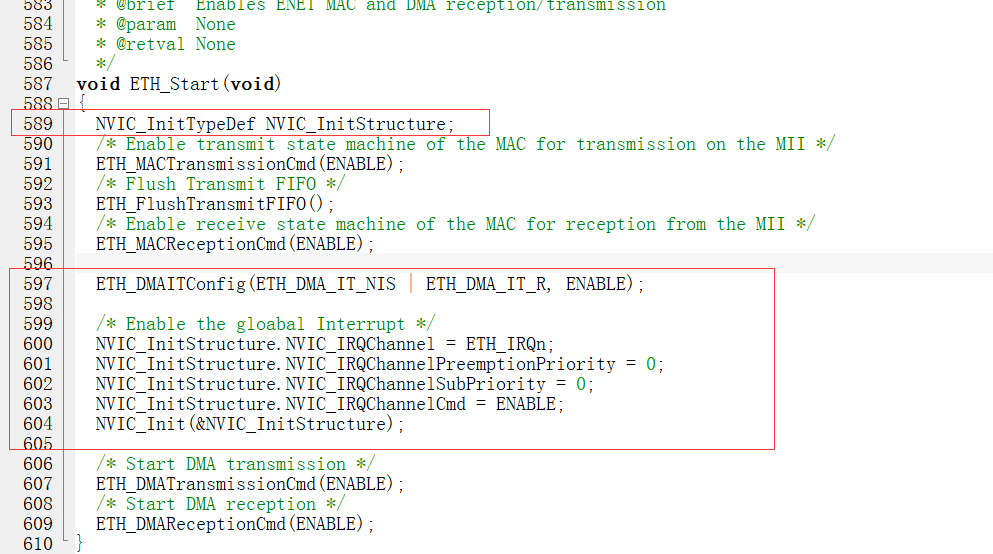

添加网口中断配置，在stm32f2x7_eth.c中增加ETH_IRQ的中断配置。

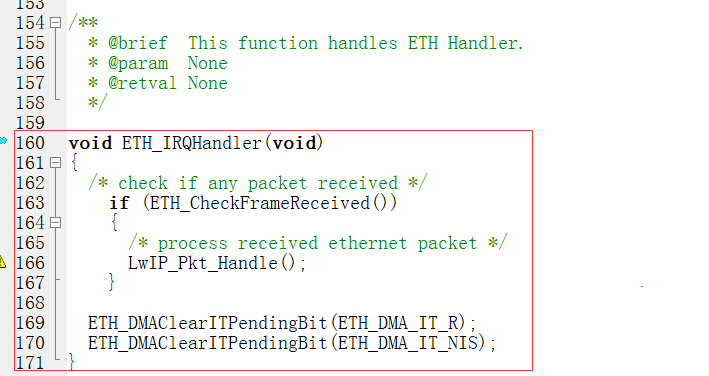

在stm32f2xx_it.c中添加中断服务函数，添加的函数就是刚刚main函数屏蔽的内容。

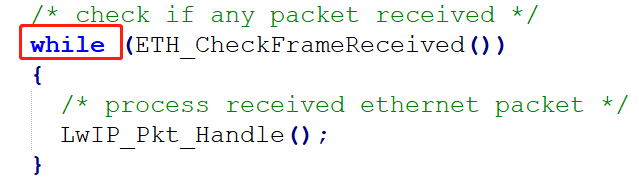

注意，这里采用时候if判断语句，这里其实是有隐患的，如果一次数据大于1500字节，也就是说需要IP分片就是丢包，IP分片内容请看文章《IP协议详解》。我们将if修改成while即可。
测试结果，使用ping命令测试

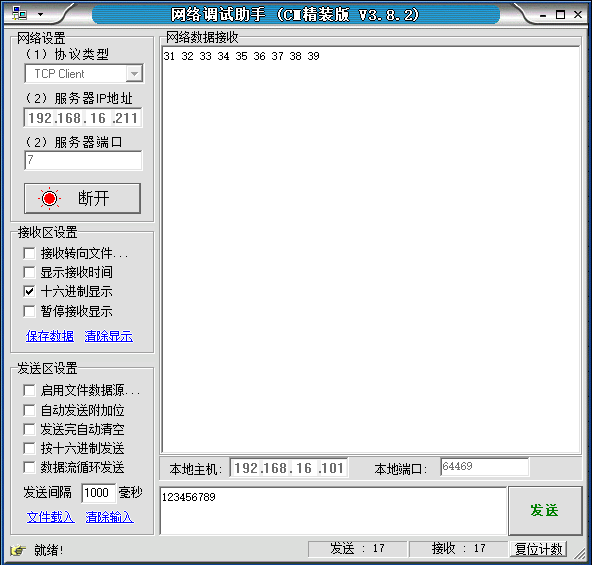

PC端使用TCP客户端工具测试STM32建立的TCPsever。
05、Keil工程的修改
主要是修改工程配置，代码修改参考上述IAR修改过程即可。

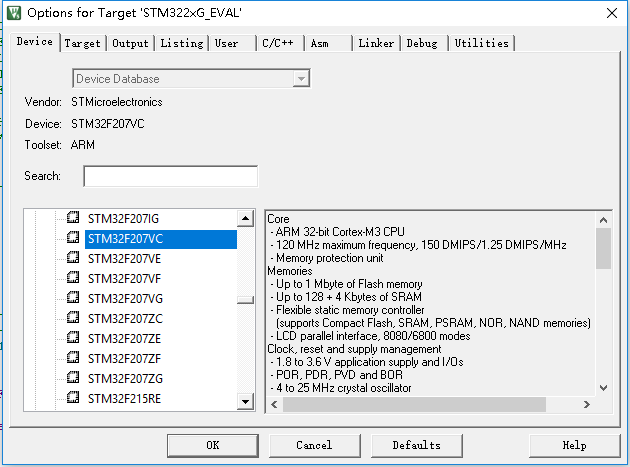

修改芯片类型

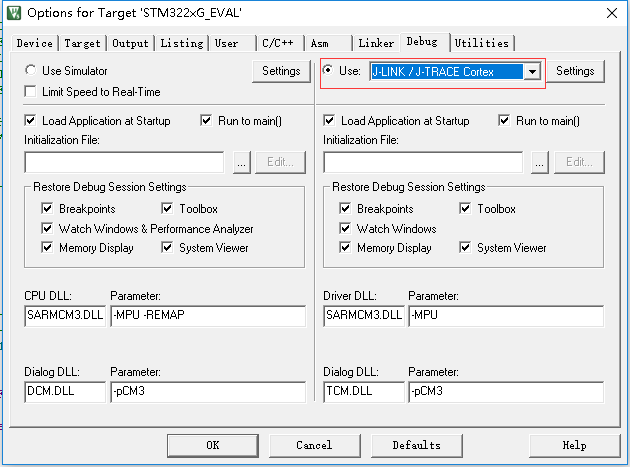

修改调试工具，ST官方代码当然使用STlink了，我使用Jlink。

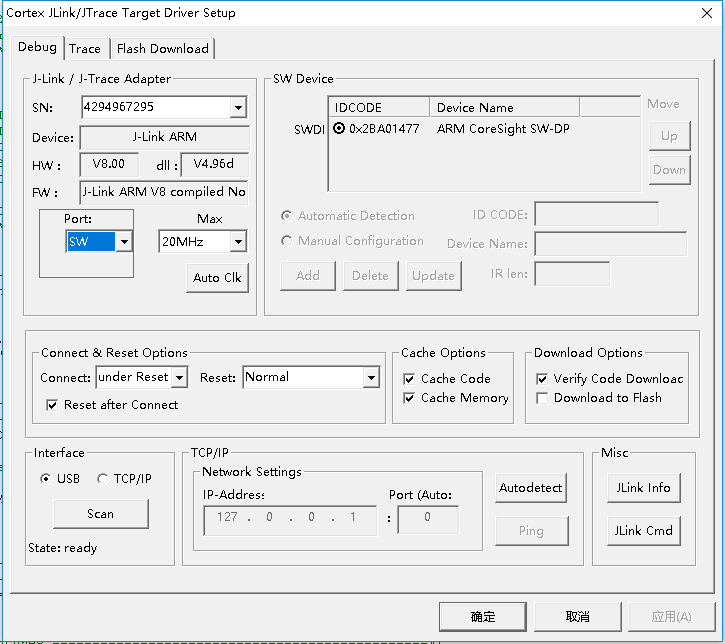

使用Jlink的SWD模式。
06、移植TCP客户机代码
上文我们修改了TCPSever的demo，在很多情况STM32作为TCP客户端连接服务器，下面我们将TCP客户端代码移植到刚才修改好的TCPSever工程中。为了体验一下，在移植好LWIP的基础上，如果要实现TCP客户端，需要哪些函数接口。

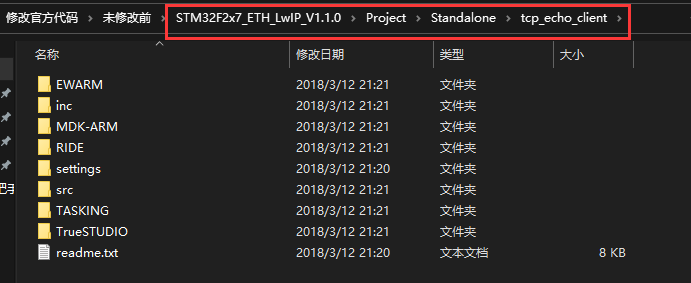

TCP客户端demo代码在ST官方库中位置。

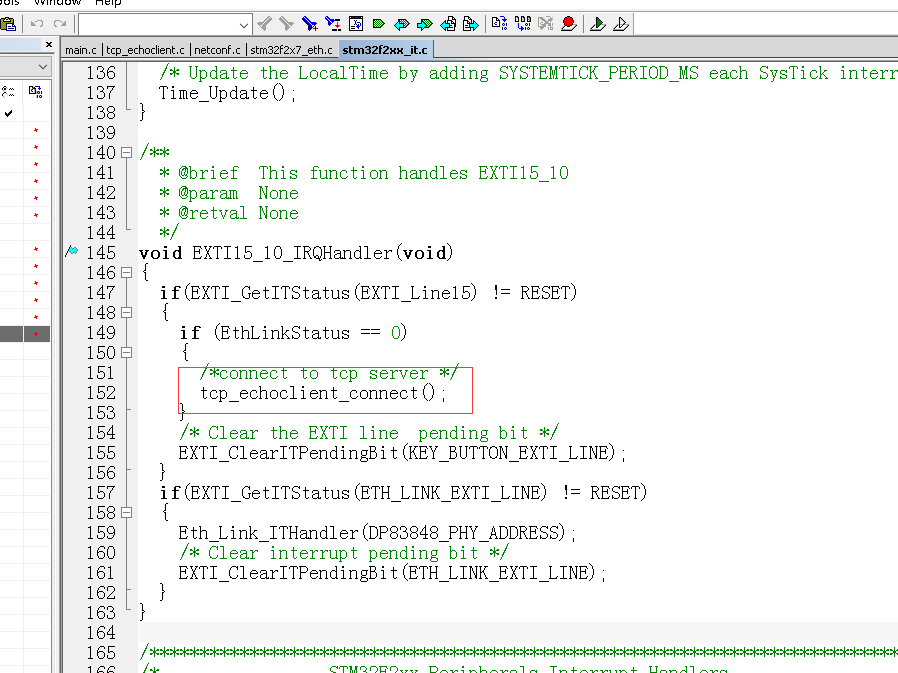

demo的代码在中断函数中，TCP作为客户端主动连接服务器的代码在中断函数中，在ST的demo中，中断触发STM32作为客户端去链接服务器。
移植完毕，为了方便，把所有函数移植到main.c中，不再放置到中断函数中。
分别拷贝tcp_echoclient_connect()、tcp_echoclient_connected()、tcp_echoclient_recv()、tcp_echoclient_connection_close()、tcp_echoclient_send()函数复制过来。

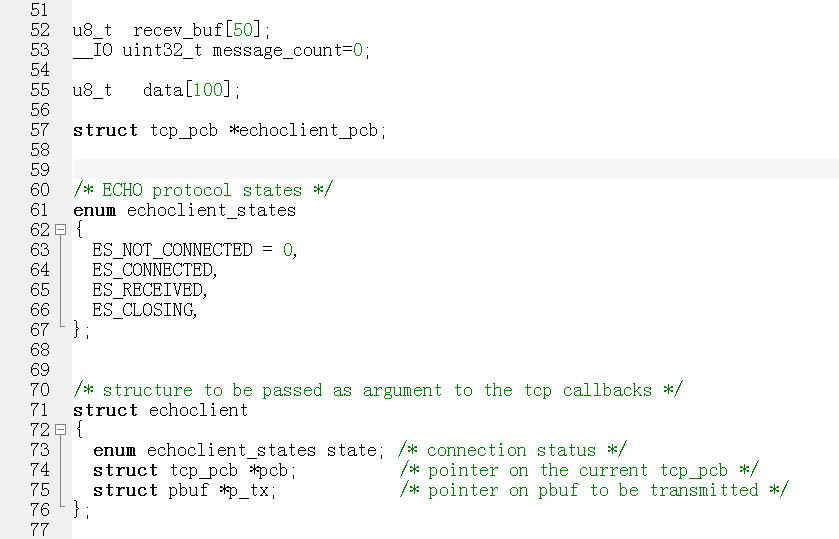

下面的这些变量也要复制过来
复制到main.c中
为防止和tcpsever代码变量冲突，把tcp_echoserver.c所有代码全部屏蔽掉，后者将其从工程目录中删除。
原来文件中的头文件也复制过来

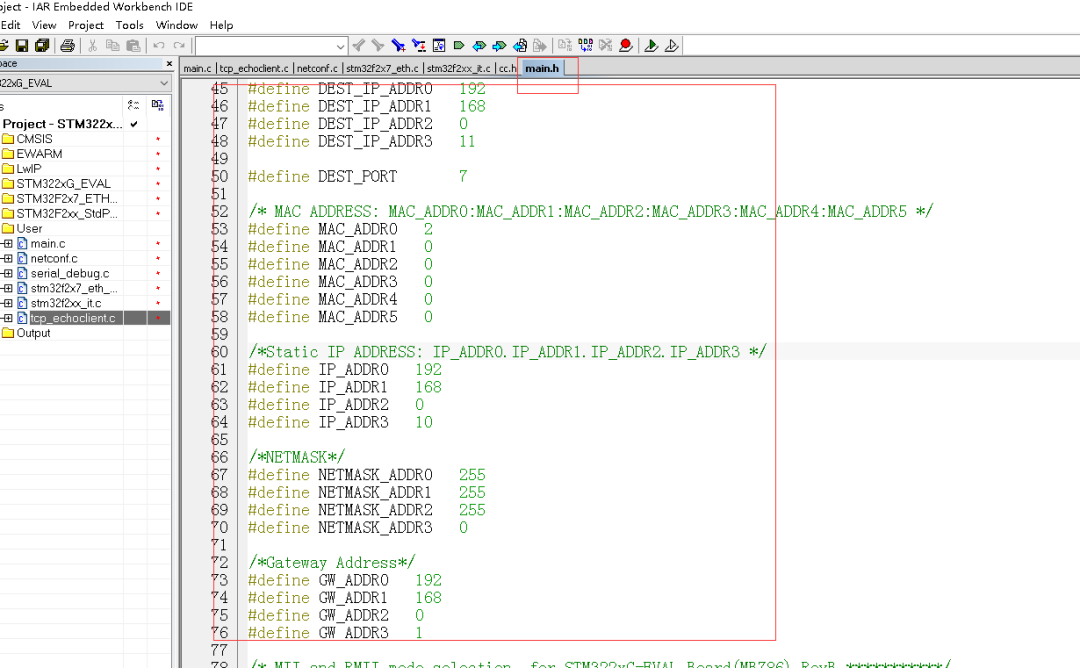

把原来main.h的IP信息复制过来

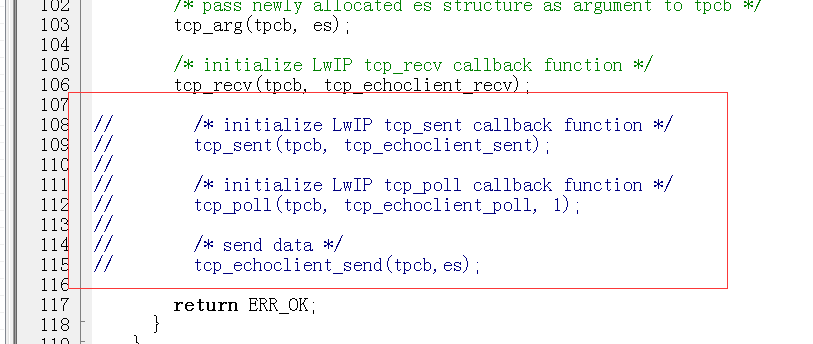

把tcp_echoclient_connected函数中一下屏蔽
这个时候编译会出错，原因是有些函数调用的错误，
方法1：调整函数位置

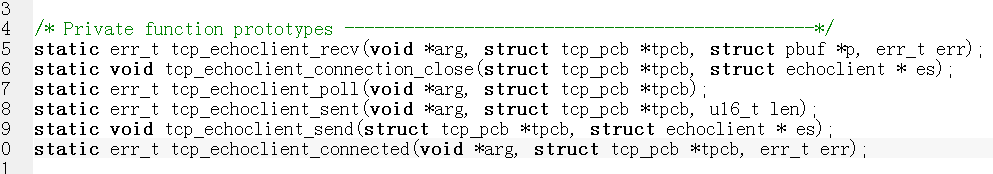

方法2：添加函数说明

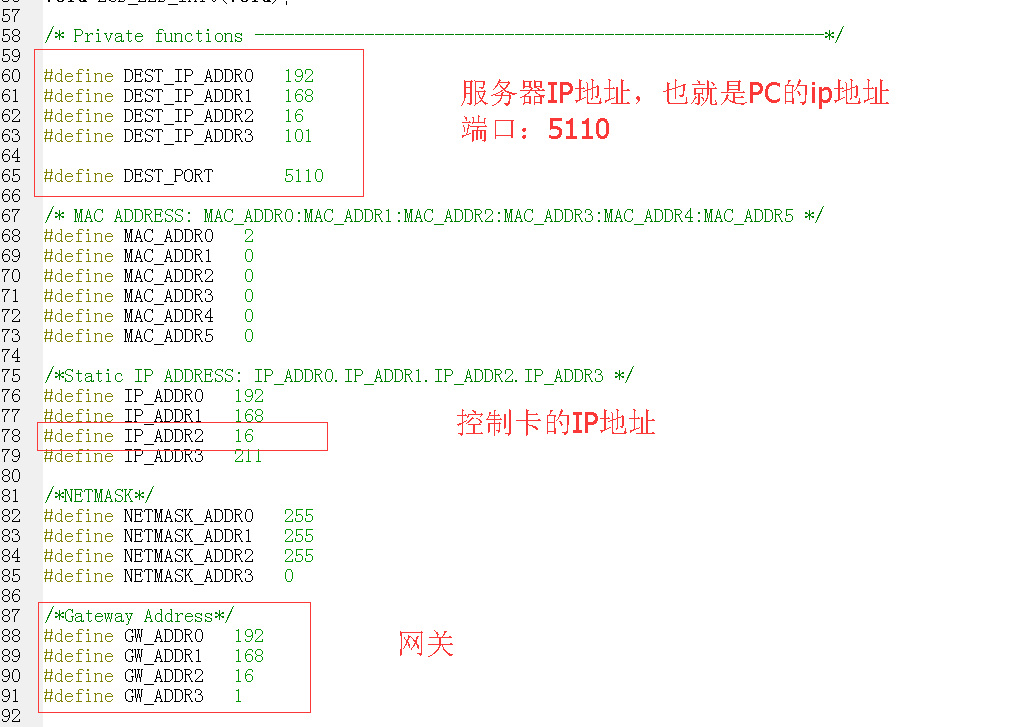

修改IP（以实际IP为为主）
编译代码，下载到STM32，进行测试：
ping测试

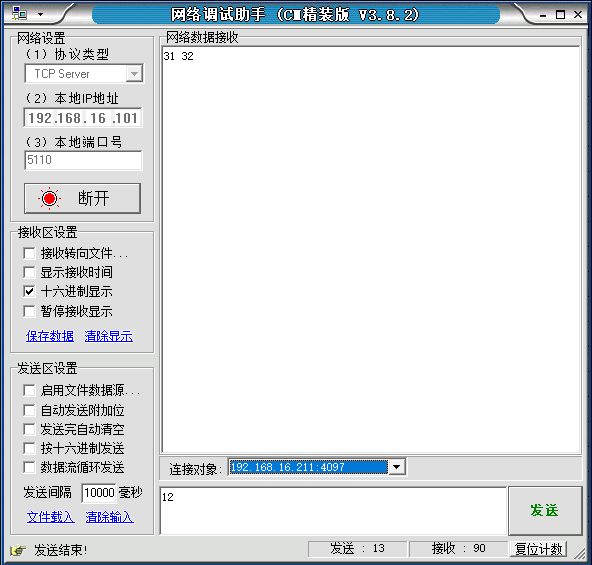

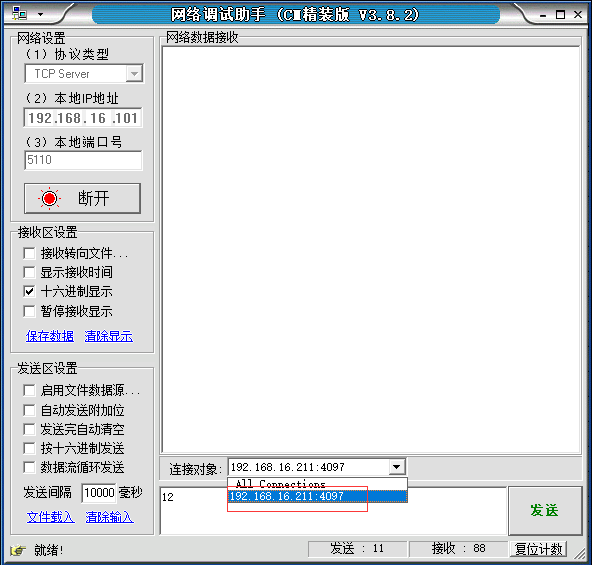

在PC端使用网络调试助手新建TCP服务器，进行客户端测试，有新的客户端上线。

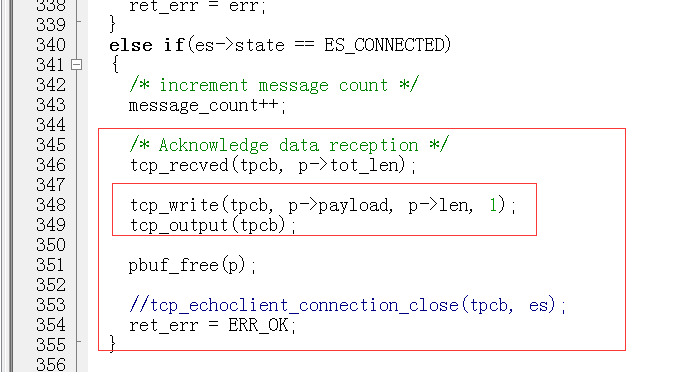

为将接收到的数据返回PC，我们在tcp_echoclient_recv函数中加入以下代码
收到的数据成功返回
本文简单进行了LWIP的初体验，并没有太多技术含量，按照这个方法可以验证新硬件是否正常，如果上述测试全部通过，说明硬件是没有问题。
点击查看本文所在的专辑，STM32F207网络开发
