实验 6：OpenDaylight 实验——OpenDaylight 及 Postman 实现流表下发

一、实验目的

熟悉 Postman 的使用；熟悉如何使用 OpenDaylight 通过 Postman 下发流表。

二、实验任务

流表有软超时和硬超时的概念，分别对应流表中的 idle_timeout 和 hard_timeout。 idle timeout：如果值为非 0，那么在对应的时间内如果没有数据包匹配流表，
时间到该流表将被删除；值为 0 不设软超时机制。
hard timeout：如果值为非 0，那么在对应的时间内不论是否有数据包匹配流表，时间到流表都会被删除；值为 0 不设硬超时机制。
推荐阅读：SDNLAB 文章：OpenFlow 协议超时机制简介 https://www.sdnlab.com/22563.html
本实验通过 OpenDaylight 及 Postman 下发关于硬超时的流表，实现拓扑内主机h1 和 h3 在一定时间内的网络断开。Postman 是一个 http 请求工具，可用于 REST

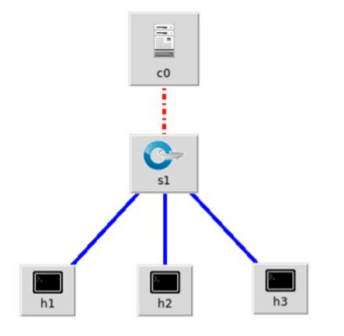

API 的接口调试。实验拓扑如下：

三、实验步骤

1. 实验环境

安装了 Ubuntu 18.04.5 Desktop amd64 的虚拟机

2. 实验过程

（1）Postman 安装 https://www.postman.com/downloads/

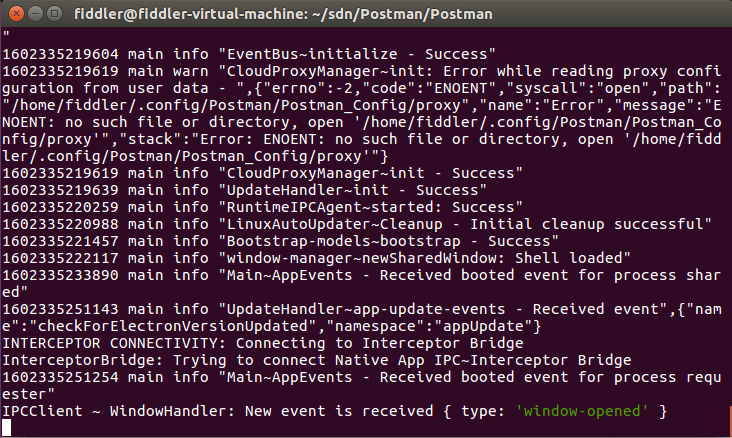

站点会监测系统版本，下载 Linux 版本，解压到/home/sdn目录下，进入上述目录，运行Postman 文件即可

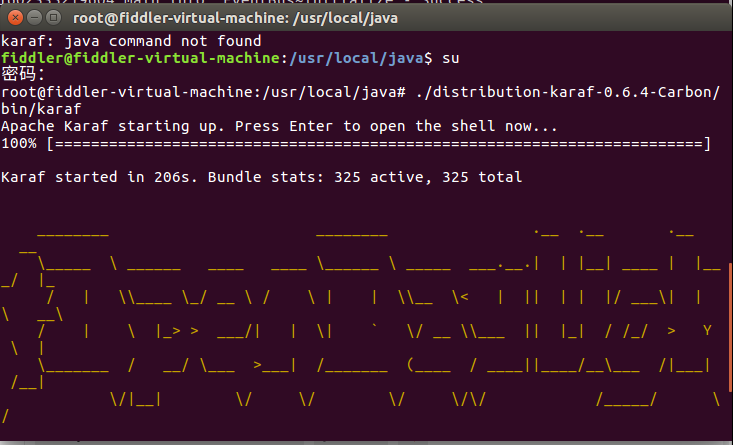

（2）清理旧数据 启动 OpenDaylight，通过 Postman 的 Delete 动作清空残留流表（如有）

DELETE
http://127.0.0.1:8181/restconf/config/opendaylight-inventory:nodes/node/openflow:1/

清空 Mininet 数据

$ sudo mn -c

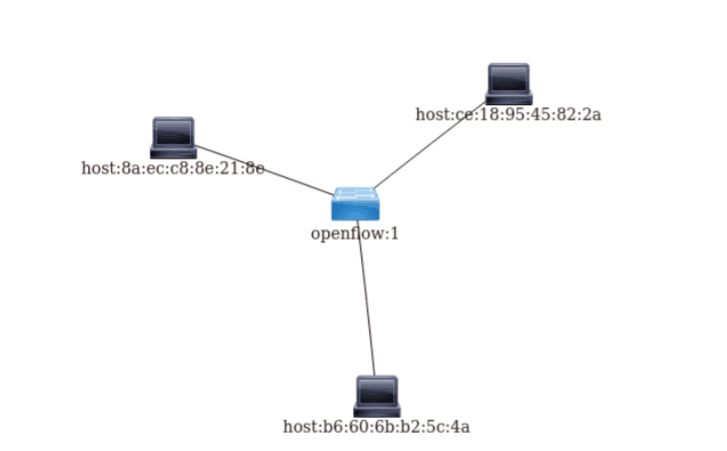

（3）生成拓扑并连接OpenDaylight

  $ sudo mn --topo=single,3 --controller=remote,ip=127.0.0.1,port=6633 --switch ovsk,protocols=OpenFlow13

正常情况下，三台主机是互通的

如果不通，可能控制器有旧的流表残留,重复（2）的步骤重新清空一下Mininet的数据。

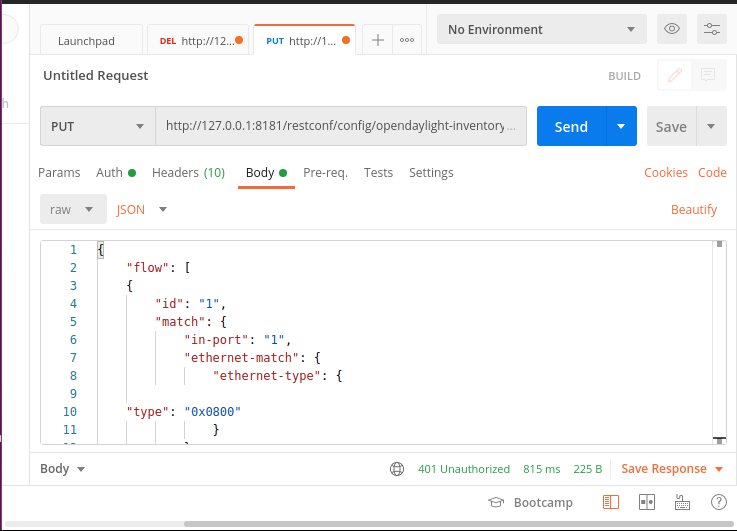

（4）使用 Postman 填入 JSON 格式的 http 请求

 http://127.0.0.1:8181/restconf/config/opendaylight-inventory:nodes/node/openflow:1/flow-node-inventory:table/0/flow/1/

node-inventory:table/0/flow/1
{
       "flow": [
             {
                   "id": "1",
                   "match": {
                         "in-port": "1",
                         "ethernet-match": {
                               "ethernet-type": {
                                     "type": "0x0800"
                                  }
                               },
                               "ipv4-destination": "10.0.0.3/32"
                         },
                         "instructions": {
                               "instruction": [
                                     {
                                           "order": "0",
                                           "apply-actions": {
                                                 "action": [
                                                       {
                                                             "order": "0",
                                                             "drop-action": {}
                                                        }
                                                     ]
                                                 }
                                           }
                                     ]
                               },
                               "flow-name": "flow1",
                               "priority": "65535",
                               "hard-timeout": "10",
                               "cookie": "2",
                               "table_id": "0"
                         }
              ]
}

先在 Mininet CLI 中运行 h1 ping h3，再在 Postman 处选择动作 PUT，填入硬超时流表内容（见附录），可以先阅读一下流表的内容，关注 match 匹配字段以及对应的 instructions 指令中的动作 action，这里是直接 drop 数据包。为了让流表能够匹配，将优先级 priority 调到最大。点击右上角 send，发送请求。

（5）验证结果

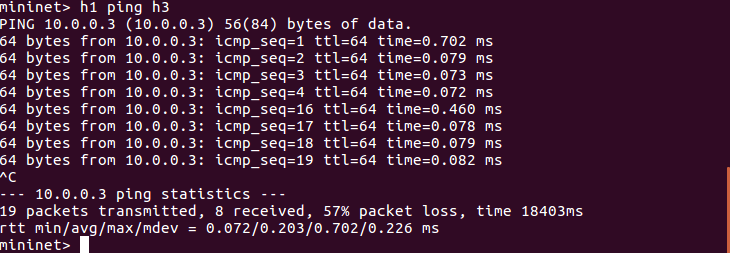

h1 ping h3 有 10 秒时间是中断的，结果符合预期。

实验心得

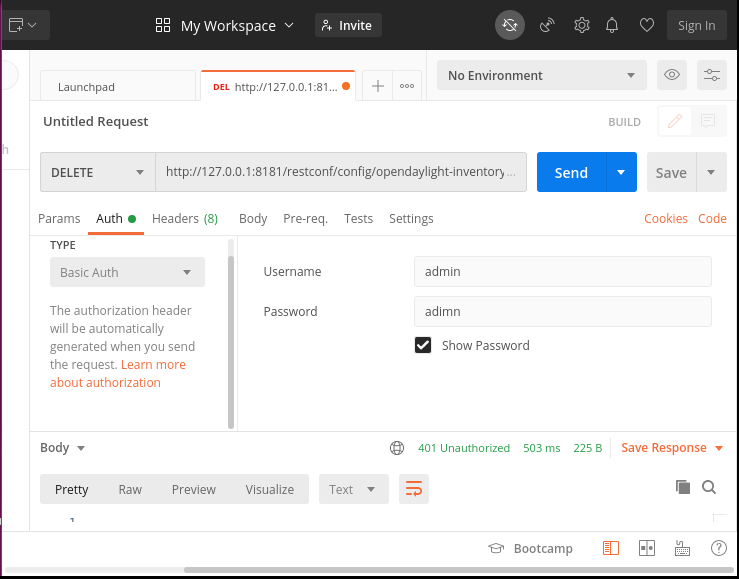

Postman 里的 Username 和 Pastword 都是 admin，输错会导致错误。
