BGPv4特性探究-8@Flow Specification-RFC8955

个人认为，理解报文就理解了协议。通过报文中的字段可以理解协议在交互过程中相关传递的信息，更加便于理解协议。

关于BGP version4相关内容，可参考2006年发布的RFC4271-A Border Gateway Protocol 4；
关于BGP Route-Reflect相关内容，可参考2006年发布的RFC4456-BGP Route Reflection:An Alternative to Full Mesh Internal BGP；
关于BGP Confederations相关内容，可参考2007年发布的RFC5065-Autonomous System Confederations for BGP；
关于BGP可通告Capability相关内容，可参考2009年发布的RFC5492-Capabilities Advertisement with BGP-4；
关于4字节AS Number相关内容，可参考2012年发布的RFC6793-BGP Support for Four-Octet Autonomous System Number Space；

自动换行

其他相关资料：

关于BGP的Capability Codes详细参数，可参考IANA发布的Capability Codes；

关于BGP的其他参数字段的详细内容，可参考IANA发布的Border Gateway Protocol (BGP) Parameters；

关于BGP的AFI相关参数，可参考IANA发布的Address Family Numbers；

关于BGP的SAFI相关参数，可参考IANA发布的Subsequent Address Family Identifiers (SAFI) Parameters；

关于BGP Extended Community Sub-Types，可参考IANA发布的Border Gateway Protocol Extended Communities；

关于常用TCP/UDP知名端口的定义，可参考IANA发布的Service Name and Transport Protocol Port Number Registry。

......

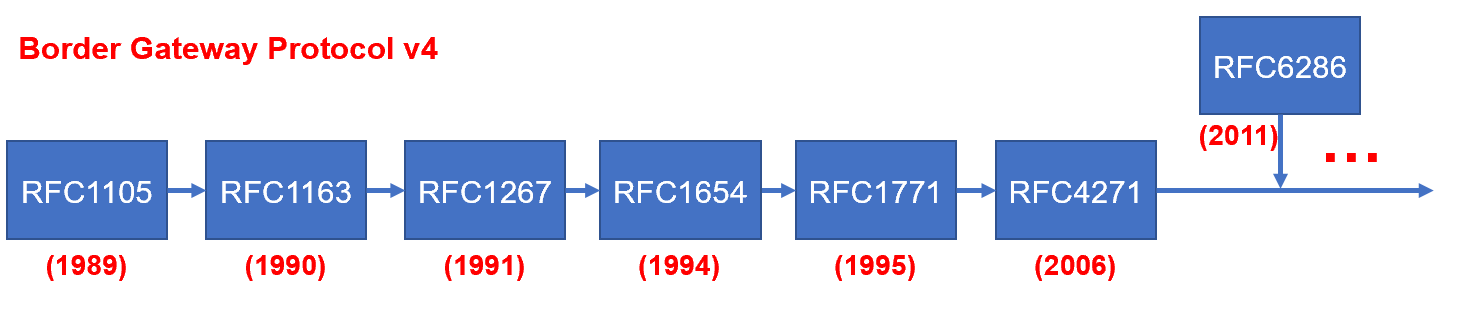

Border Gateway Protocol自1989年定义以来已经历过4个版本：1989年RFC1105的Version1，1990年RFC1163的Version2，1991年RFC1267的Version3，1994年RFC1654的Version4。而V4又历经了几次迭代，到目前比较全面完整的是2006年发布的RFC4271。
本文档旨在介绍相关原理，对于不同设备及厂家的实现上不做深究。有意者建议阅读相关资料。个人能力有限，如有疑问欢迎留言指导~

目录
1.相关术语和概念
2.BGP Flow Specification For IPv4
更新

1.相关术语和概念

BGP(Border Gateway Protocol，边界网关协议) 是一个 AS(Autonomous System，自治系统) 间的路由协议。BGP 的主要功能是与其他 BGP 系统交换网络可达性信息。

为便于介绍，在此先介绍一些关于BGP的相关术语：
Autonomous System自治系统
单个路由协议管理下的一组路由器，使用内部网关协议（IGP）和通用度量来确定如何在AS内路由数据包。如果一个AS内运行了多个IGP协议，对于其他AS来说也认为其执行了内部一致的路由规则。

三张处理表/库
1@--Adj-RIB-In：邻居入方向的路由信息表/库。用于描述对等体向自己传输的完整路由信息。该路由表未进行入方向的路由策略。
2@--Adj-RIB-Out：邻居出方向的路由信息表/库。用于描述自己向对等体描述的路由信息，或者放置于Update消息报文中的路由信息。该路由表已进行出方向的路由策略。
3@--Loc-RIB：放置已被本地BGP以便进行选择的路由。该路由表已进行入方向的路由策略。

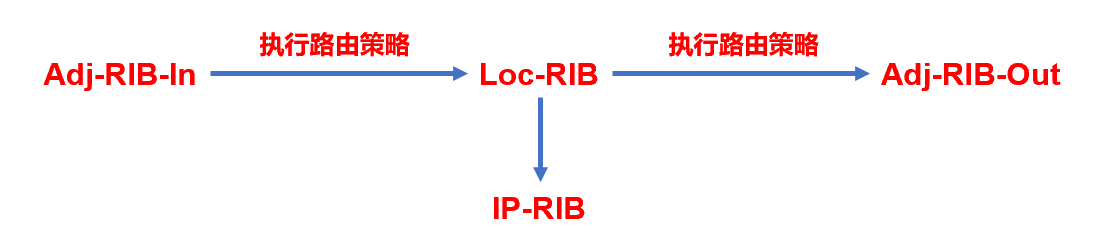

因此有如下的路由处理过程：
简单来说Adj-RIB-In和Adj-RIB-Out是放置于Update报文中的路由信息。

NLRI
Network Layer Reachability Information，网络层可达信息。放置于Update报文中，主要描述了路由信息或路由的相关属性。

IBGP/EBGP
Internal和External BGP，简单来说为相同AS的对等体关系为IBGP邻居，相反为EBGP。

相关概念：
1@：BGP 使用 TCP 的 179 端口进行相关协议报文的发送和监听。
2@：在建立了完整的 BGP 对等体关系后，BGP 只发送增量更新。而非周期性泛洪或刷新路由表。
因此 BGP 为了使路由有正确的结果需要 TCP 周期保活或使用Route-Refrsh路由刷新。

BGP 提供了如下三种机制进行路由更改：
1@：发送withdraw类型的Update报文，将该路由进行撤销
2@：发送具有相同NLRI的Update报文，进行更新。通过此种方式可以更改路由的属性。
3@：中断BGP连接。

关于 BGP 基本原理的相关内容，可参考博客-BGPv4-原理介绍+报文分析+配置示例。

点击此处回到目录

2.BGP Flow Specification For IPv4

2.1.基本原理

在《RFC8955-Dissemination of Flow Specification Rules》中新定义了 BGP SAFI 133 = Dissemination of Flow Specification rules 和 BGP SAFI 134 = L3VPN Dissemination of Flow Specification rules 两种 SAFI 子地址组类型。通过将数据流的源目的前缀、IP 协议号、TCP 端口号等多元组信息编码入这种新的 BGP NLRI 信息，网络监管者可以实现流量过滤的自动域间协调，缓解 DoS 和 DDoS 攻击或实现 BGP/MPLS VPN 服务上下文中的流量过滤，以及在 SDN 环境中用于流量的集中控制，等多种功能。

经 Flow Specification 扩展的路由信息，路由设备可以将其应用到接口上并通过诸如 ACL 或防火墙技术来控制数据的转发行为。Flow Specification 可被视为携带更详细信息的单播前缀，并且应用到对单播数据的转发过程中。

在《RFC8956-Dissemination of Flow Specification Rules for IPv6》中定义了 IPv6 网络下的 Flow Specification 标准。其基本原理相似，此处不再进行相关介绍。

1@Flow Specifications基本概念：
1@：Flow Specifications 是一个 n 元组策略，由多个可匹配 IP 流量的标准组成。如果给定的 IP 数据包与所有指定的条件匹配，则称为与定义的 FS 匹配。
2@：给定的 FS 标准可能是一系列属性的集合。在《RFC8955-Dissemination of Flow Specification Rules》中定义可进行匹配 IP 数据包的标准有 12 种：Type 1 - Destination Prefix、Type 2 - Source Prefix、Type 3 - IP Protocol、Type 4 - Port、Type 5 - Destination Port、Type 6 - Source Port、Type 7 - ICMP Type、Type 8 - ICMP Code、Type 9 - TCP Flags、Type 10 - Packet Length、Type 11 - DSCP (Diffserv Code Point)、Type 12 - Fragment。
3@：特定的 FS 策略应与 <AFI，SAFI> 及其对应的 RIB 路由信息表相对应。例如，IPv4 FS 的 <AFI 1 = IPv4，SAFI 133 = Dissemination of Flow Specification rules> 应与 IPv4 Unicast 的 <AFI 1 = IPv4，SAFI 1 = NLRI used for unicast forwarding> 地址族对应。
4@：标准的 BGP 策略是通过 NLRI prefix 或 community 等属性来进行 UPDATE 消息的过滤。BGP FS NLRI-type 也必须满足此动作。

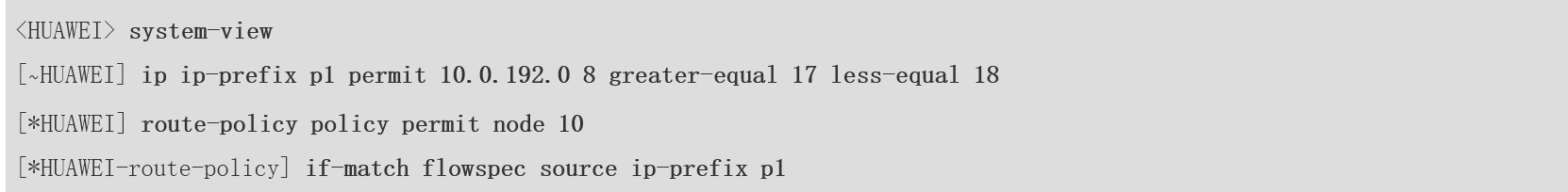

if-match flowspec destination ip-prefix 用来设置一个基于 BGP Flow Specification 路由 NLRI 中的m目的 IP 地址信息的匹配规则。
自动换行

if-match flowspec source ip-prefix 用来设置一个基于 BGP Flow Specification 路由 NLRI 中的源 IP 地址信息的匹配规则。

自动换行
2@Flow Specifications执行顺序：

多条 FS 规则可能匹配中同一条数据流，因此有必要定义 FS 匹配的顺序和具体生效的动作。FS 功能排序不依赖于 BGP 传递 FS 信息的先后顺序，在网络中是一致的。

1@：首先比较不同 FS 信息的最低级别的组件类型。具有最低 numeric type 的 FS 信息具有最高优先级。
2@：对于匹配 destination/source prefix 的 FS 信息，具有更具体前缀的 FS 具有最高优先级。否则选择具有最小 IP 的 FS 具有最高优先级。
3@：对于其他组件类型，除非另有定义，将组件数据转化为 2 进制字符串，随后使用《ISO_IEC_9899-Information technology -- Programming languages -- C》中定义的 memcmp() 函数进行比较。

如果组件数据转化的 2 进制字符串长相同，使用具有更小 string (memcmp) 函数值的 FS 信息具有更高优先级。

如果组件数据转化的 2 进制字符串长不同，比较其 2 进制数据的公共 prefix。如果公共 prefix 不相同，具有最小公共 prefix 的字符串具有更高优先级。如果公共 prefix 相同，具有最长的字符串具有更高优先级。

C 语言库标准库 <string.h> 中的 int memcmp(const void *str1, const void *str2, size_t n)) 函数用于把存储区 str1 和存储区 str2 的前 n 个字节进行比较。

自动换行
3@Flow Specifications的验证程序：
1@：FS 的地址族类型必须相匹配。也即 FS NLRI SAFI 133 用于验证 SAFI 1 地址族，FS NLRI SAFI 134 用于验证 SAFI 128 地址族

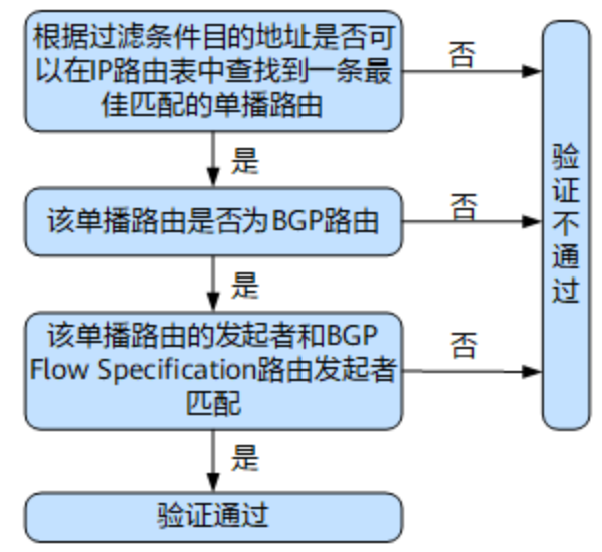

2@：在没有显式配置的情况下，必须验证 FS NLRI。在当且仅当满足以下所有条件时才认为验证通过：

FS 包含 destination prefix。
FS 的发起方必须具有可与 FS 信息中 destination prefix 匹配的最佳单播路由。
与规则 2 中确定的最佳匹配单播路由相比，没有从不同相邻 AS 接收的“更具体”的单播路由。

3@：如果通过显式配置来允许 FS 信息不包含 destination prefix，那么规则 2 就没有实际意义，必须被忽略。

实际的应用似乎往往是显式匹配不进行验证，而不是显式允许 FS 信息不包含 destination prefix。

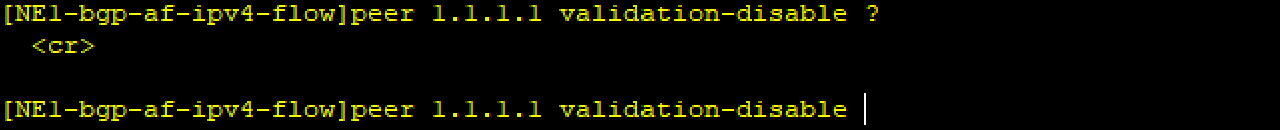

peer validation-disable 用于不验证从邻居收到的 FS 路由。

4@：BGP FS 路由的发起方是指 BGP Path Attributes Code 9 = ORIGINATOR_ID 属性中的地址或 BGP peer 的 source IP 地址。

HW 设备对于 FS 路由的验证策略。这里暗含一个策略是只对转发表中的 BGP 路由进行验证。地址族概念是暗含在 BGP 执行动作中的。

5@：建议必须强制检查从 eBGP 邻居收到 FS 路由的 BGP Path Attributes Code 2 = AS_PATH 属性。邻居的 AS Number 必须排列在该属性的最左侧。

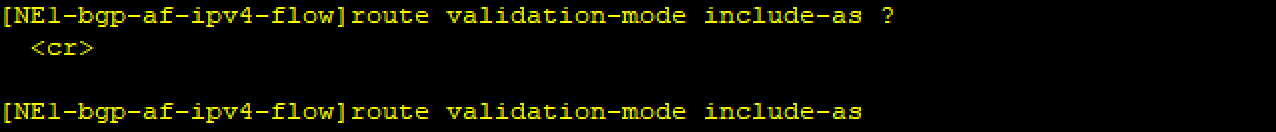

route validation-mode include-as 命令用于验证额外验证 FS 路由。如果其 BGP Path Attributes Code 2 = AS_PATH 属性是否包含 AS_SET 和 AS_SEQUENCE 字段。如果验证通过，认为 BGP FS 路由是有效的。不通过则继续验证其 FS 信息中包含 destination prefix。
自动换行

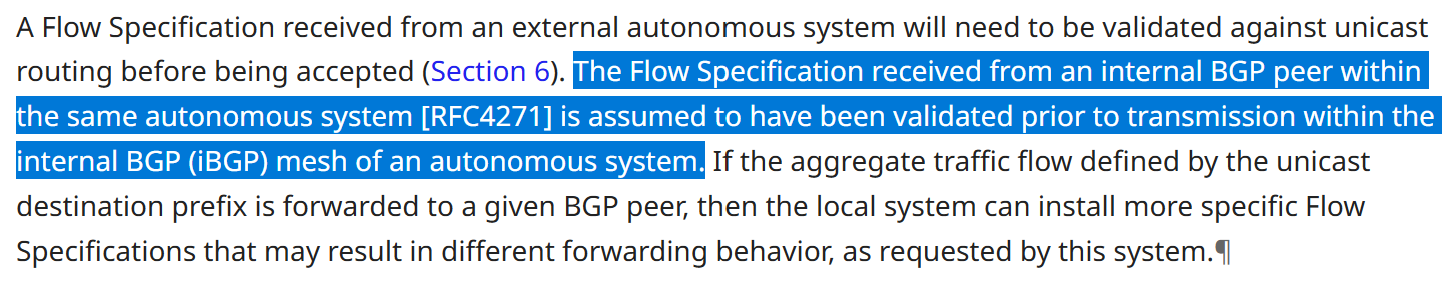

《RFC8955-Dissemination of Flow Specification Rules》认为从 iBGP 邻居收到的 FS 策略已经经过验证。但实际应用时，似乎仍然对 iBGP 邻居发送而来的 FS 路由进行验证。

6@：最佳匹配单播路由可能会随时间变化。因此，每当单播路由发生变化时，都必须执行 FS NLRI 的重新验证。

2.2.编码格式

2.2.1.FS NLRI

此处所介绍的 BGP IPv4 FS 信息使用《RFC4760-Multiprotocol Extensions for BGP-4》中所定义的 MP_REACH_NLRI 进行 FS 路由信息传递。

因此实际上在进行 FS 路由传递之前，需要按照《RFC4760-Multiprotocol Extensions for BGP-4》中的要求首先在 BGP Open 消息阶段进行 <AFI，SAFI> 能力的协商。

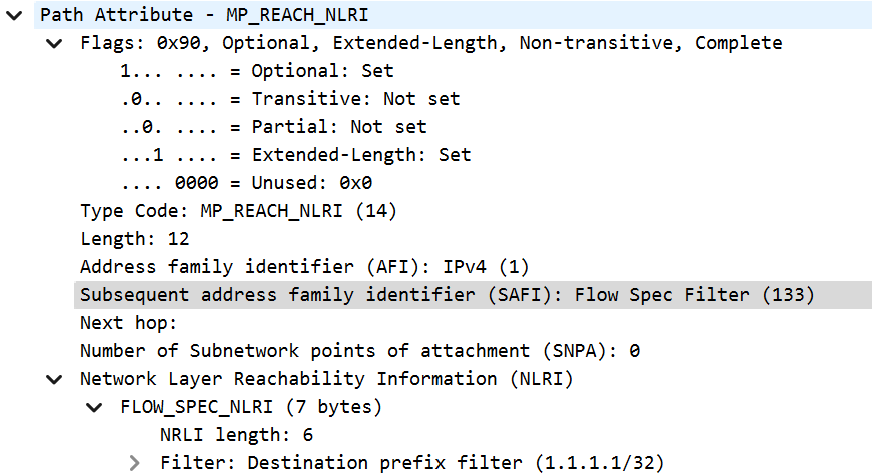

BGP Path Attributes Code 14 = MP_REACH_NLRI：携带一组可到达的目标以及用于转发到这些目标的 Next Hop 信息。

Address Family Identifier与 Subsequent Address Family Identifier结合使用：结合使用于标识 Next Hop 中携带的地址必须属于的网络层协议集、 Next Hop 的地址的编码方式以及随后的 NLRI 的定义。如果允许下 Next Hop 来自多个网络层协议，则 Next Hop 的编码必须提供一种确定其网络层协议的方法。

SAFI：
1-63: Standards Action；
64-127: First Come First Served；
128-240: Some recognized assignments below, others Reserved；
241-254: Reserved for Private Use.

《RFC8955-Dissemination of Flow Specification Rules》中仅定义了 <AFI 1 = IPv4，SAFI 133 = Dissemination of Flow Specification rules> 和 <AFI 1 = IPv4，SAFI 134 = L3VPN Dissemination of Flow Specification rules>。IPv6 网络 (AFI = 2) 下的 FS NLRI 行为可参考《RFC8956-Dissemination of Flow Specification Rules for IPv6》。

Length of Next Hop Network Address：描述了下一跳地址长。
Network Address of Next Hop：下一跳信息。

当传递 BGP FS 信息时，Length of Next Hop Network Address 字段必须被置为 0，Network Address of Next Hop 必须被忽略。

Network Layer Reachability Information (NLRI)：可变长度字段，它列出了此属性中通告的可行路由的 NLRI。

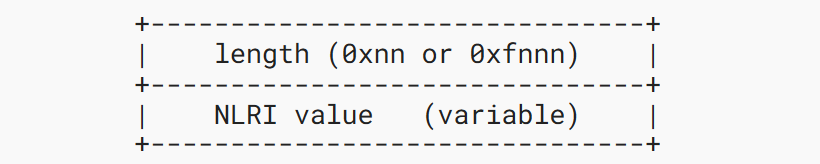

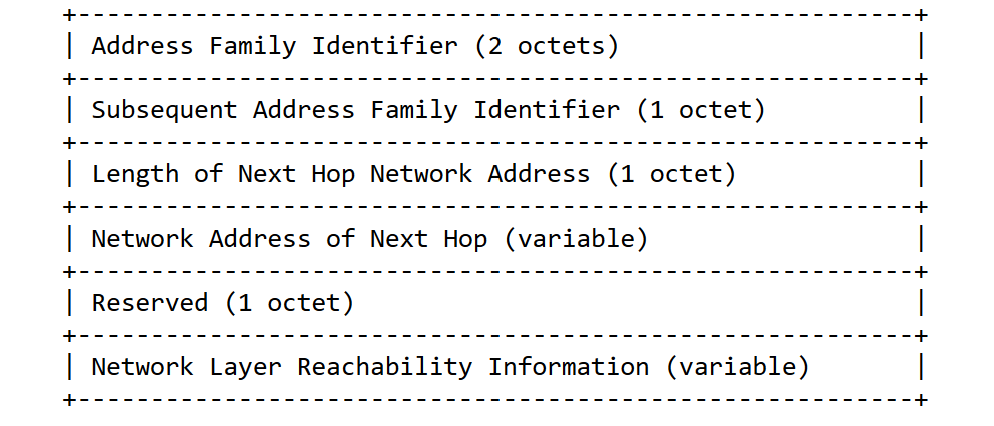

Flow Specification NLRI for IPv4 由上述部分组成。NLRI length 字段用于标识 NLRI value 字段的长度。
1@：如果 NLRI length 小于 240(0xF0) 字节，则 length 字段可以编码为单个字节。
2@：否则，length 字段被编码为 2 个字节值，其中最高值的半字节值为 0xF。
自动换行

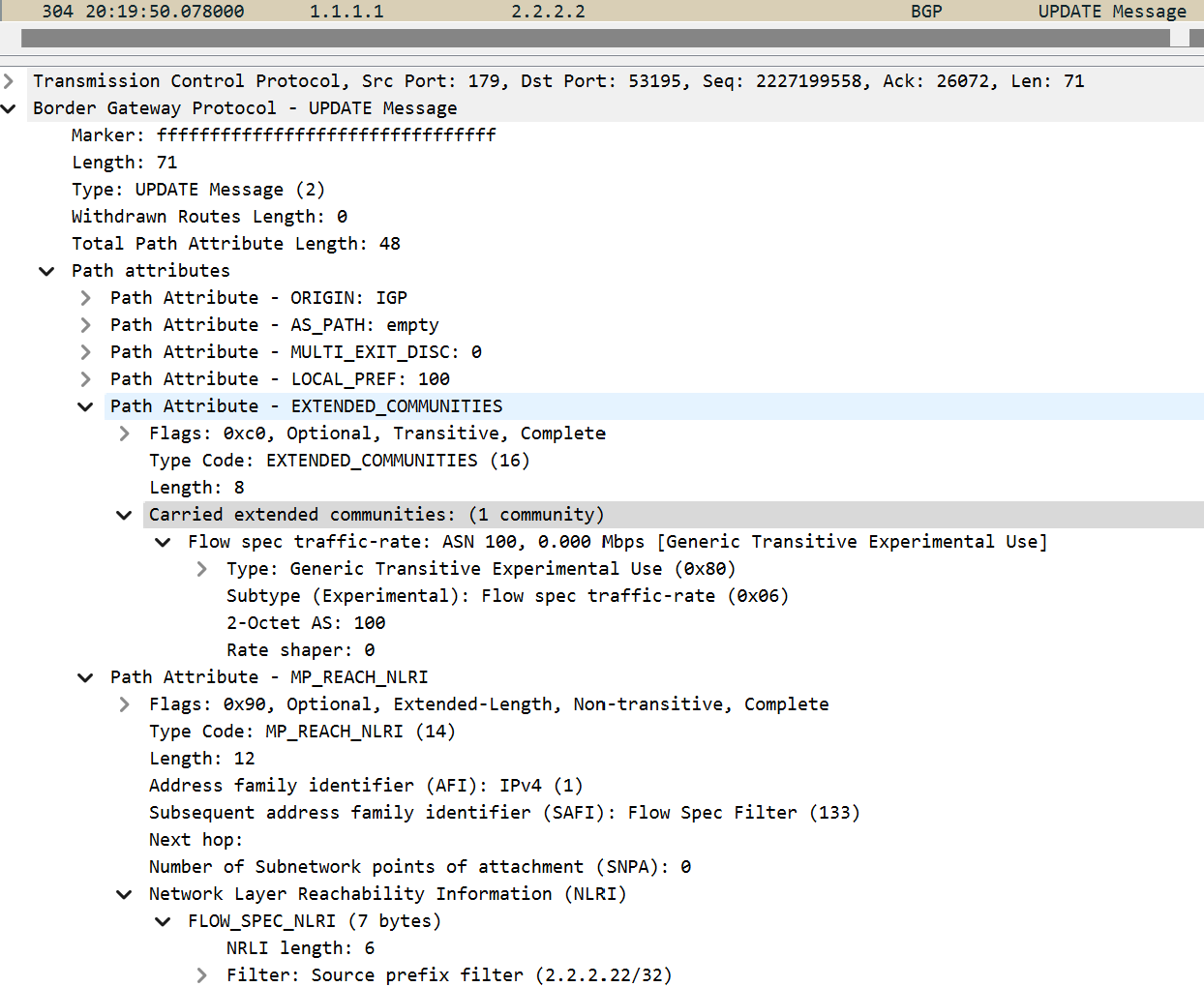

FS NLRI 示例。

自动换行
NLRI Value Encoding：

FS NLRI Value 组件主要包含两种运算符：

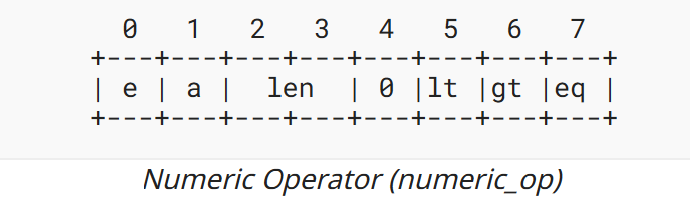

1@=Numeric Operator：用于和数字进行匹配。
自动换行

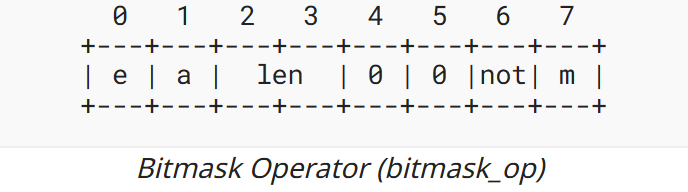

2@=Bitmask Operator：用于和字符进行匹配。

end-of-list bit：用于表示是否运算列表的最后，往往置位。
AND bit：置位用于表示逻辑且关系，往往不置位。
length bit：用于表示后续 value 字段的长度。len 00 = 后续长 1 字节；len 01 = 后续长 2 字节；len 10 = 后续长 4 字节；len 11 = 后续长 8 字节。
其余字段表示数字或字符的匹配关系。

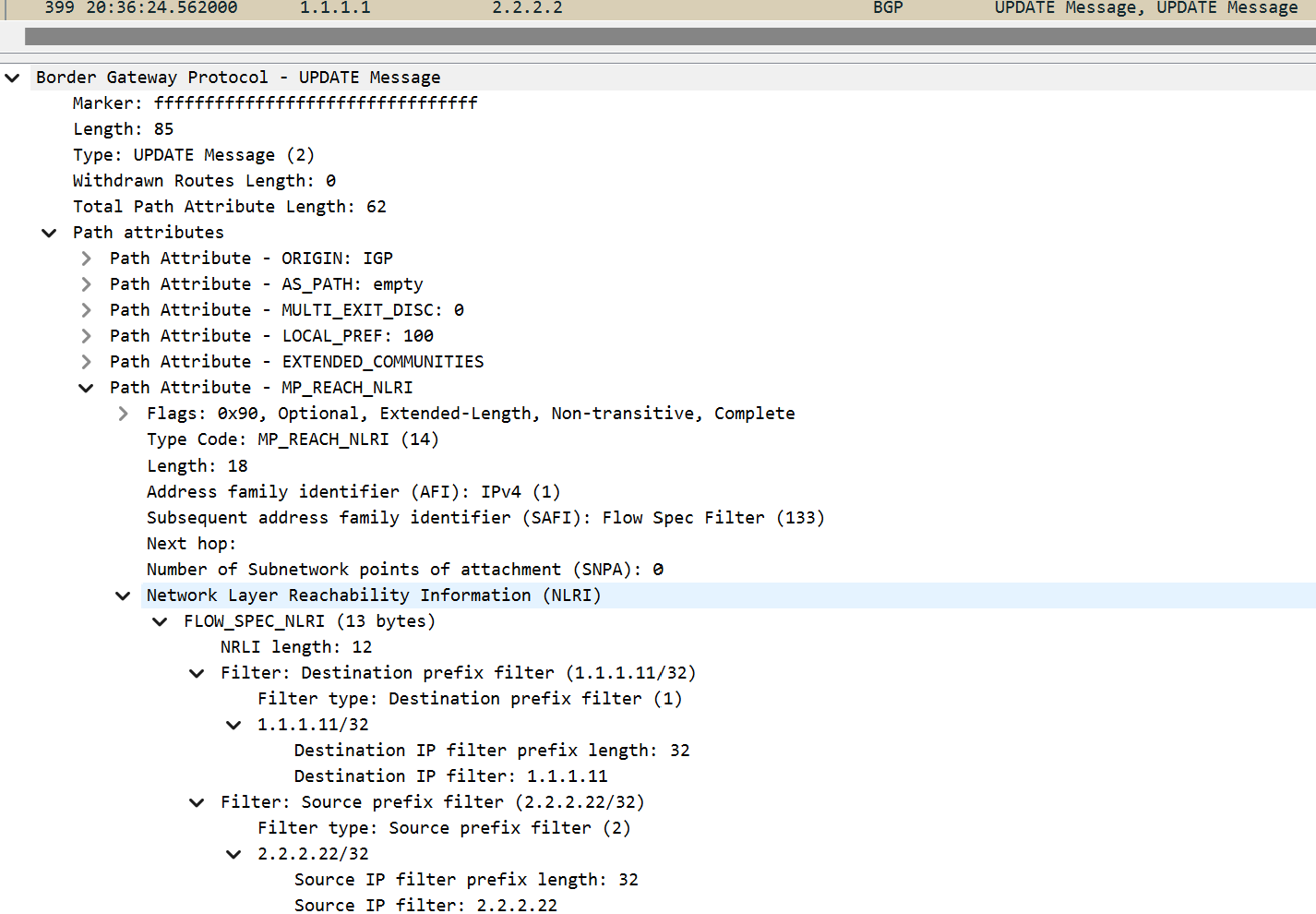

1@Type 1 = Destination Prefix 和 Type 2 = Source Prefix：用于表示所进行匹配的 Destination/Source Prefix。以 <type (1 octet), length (1 octet), prefix (variable)> 的形式进行编码。

Prefix 匹配示例。

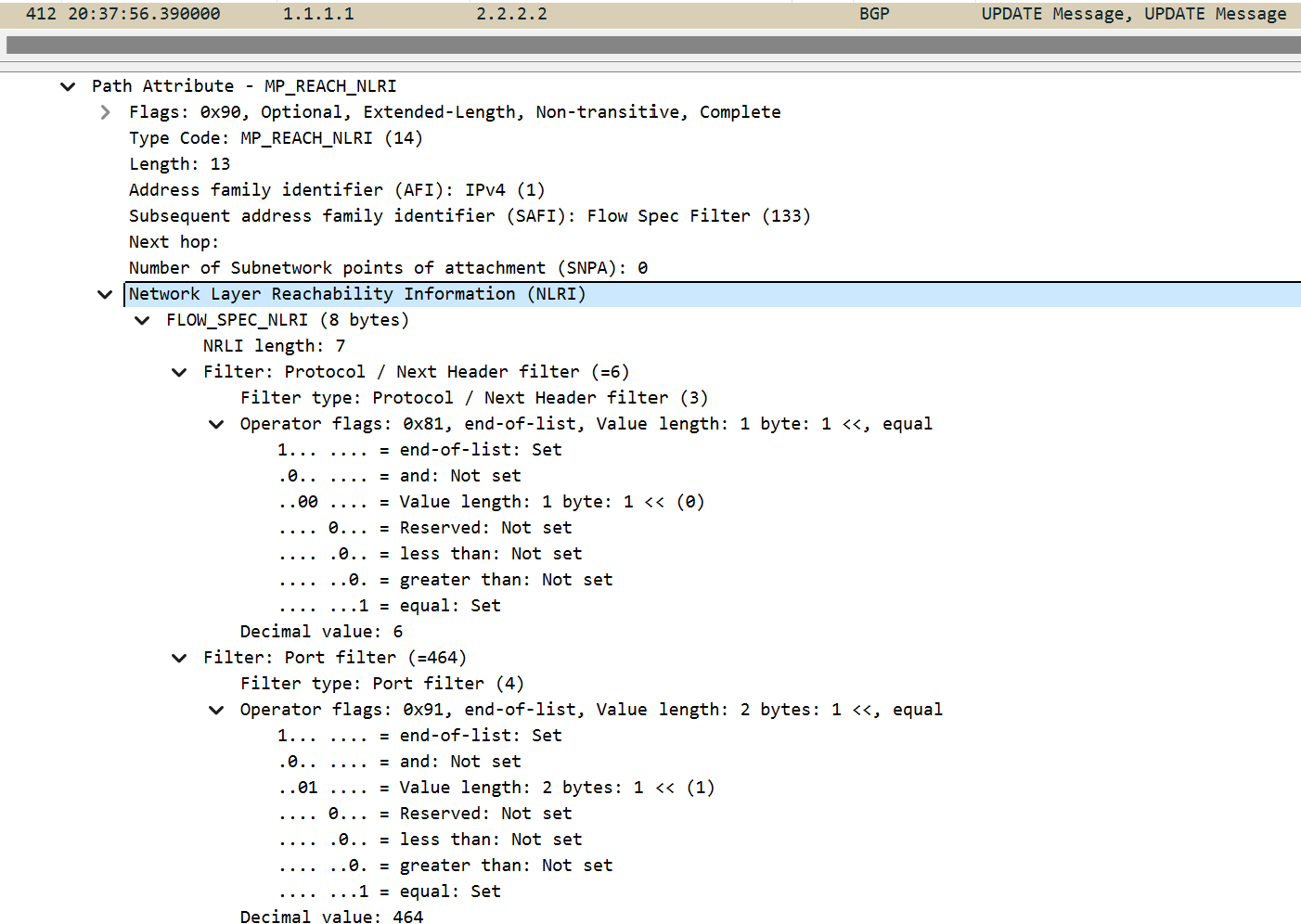

2@Type 3 = IP Protocol、Type 4 = Port、Type 5 = Destination Port 和 Type 6 = Source Port：用于表示所进行匹配的网络层信息。以 <type (1 octet), [numeric_op, value]+> 的形式进行编码。

网络层信息匹配示例。此处严格匹配 Protocol 6 = TCP，Port 464 = Kerberos 协议的数据包。

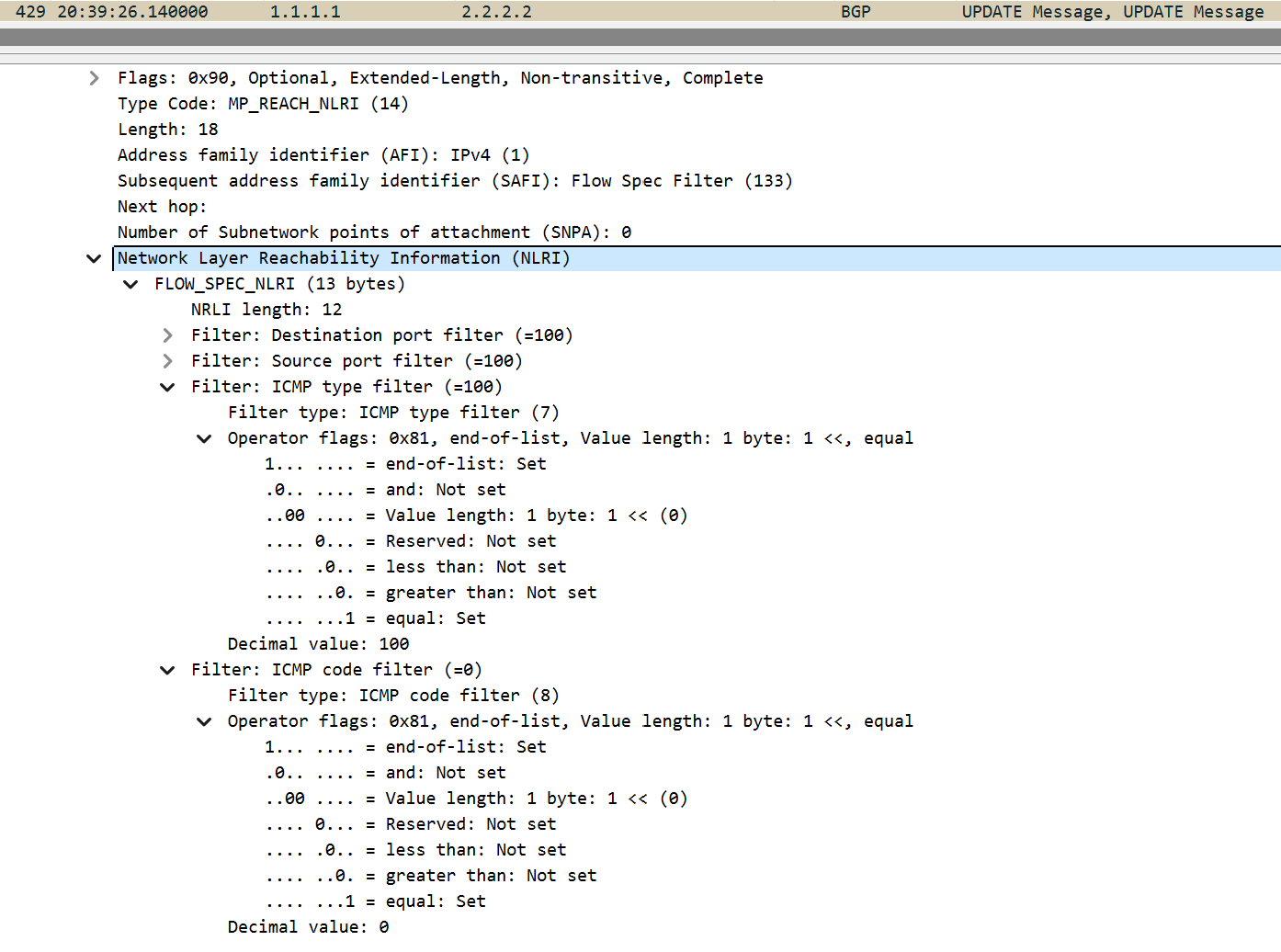

3@Type 7 = ICMP Type 和 Type 8 = ICMP Code：用于表示所进行匹配的 ICMP 信息。以 <type (1 octet), [numeric_op, value]+> 的形式进行编码。

ICMP 信息匹配示例。此处严格匹配 ICMP Type 100，ICMP code 0 的数据包。但实际上不存在此类 ICMP 包。

4@Type 9 = TCP Flags：用于表示所进行匹配的 TCP control bits 字段信息。以 <type (1 octet), [bitmask_op, bitmask]+> 的形式进行编码。

TCP Flags 信息匹配示例。此处严格匹配 TCP Flags = 0x0a 的数据包。

5@Type 10 = Packet Length 和 Type 11 = DSCP (Diffserv Code Point)：用于表示所进行匹配的数据包特征信息。以 <type (1 octet), [numeric_op, value]+> 的形式进行编码。

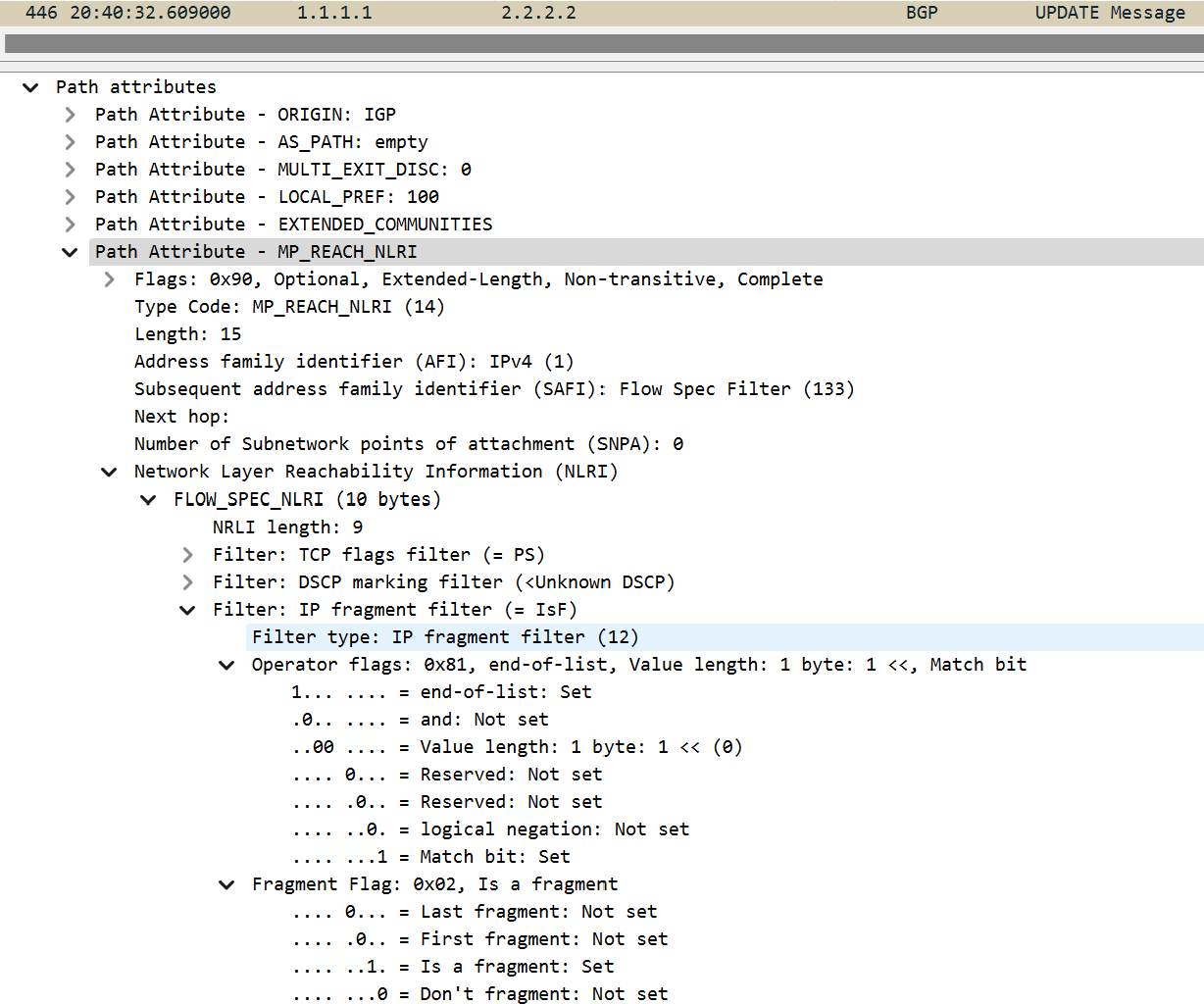

6@Type 12 = Fragment：用于表示所进行是否分配。以 <type (1 octet), [bitmask_op, bitmask]+> 的形式进行编码。

IP Fragment 信息匹配示例。此处匹配 DF 不置位也即分片的数据包。

2.2.2.Traffic Filtering Actions

《RFC8955-Dissemination of Flow Specification Rules》中定义的 BGP FS 行为通过使用《RFC4360-BGP Extended Communities Attribute》中定义的 BGP Path Attributes Code 16 = EXTENDED COMMUNITIES 属性来携带被匹配流的具体动作。

Extended Communities

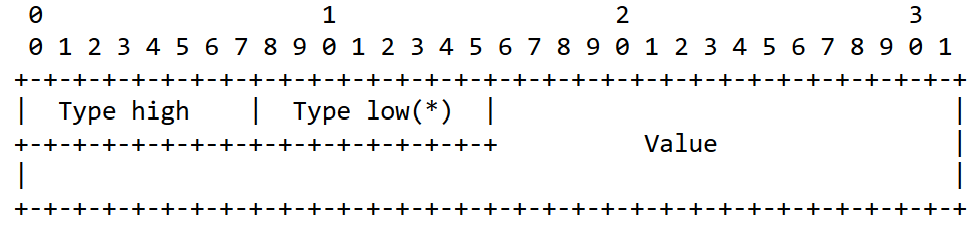

每一种 Extended Community 有 8 字节。其中 Type 字段分为 Type high 和 Type low：
Type high：1字节，主要用于描述 Extended Community 是 Regular 类型还是 Extended 类型。

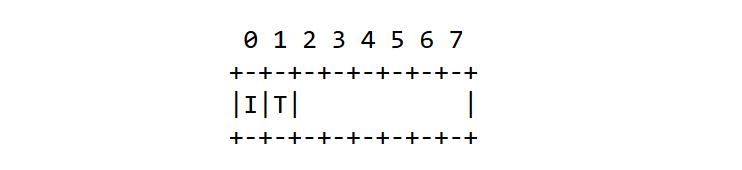

这一字节的高位 bit 进行了定义又可分为 I-bit (IANA-bit 用于描述是否支持 First Come First Serve) 和 T-bit (Transitive-bit 用于描述是否支持在AS内传递。)。
自动换行
例如在《RFC7153-IANA Registries for BGP Extended Communities》中有区分：

0x00 为 Transitive Two-Octet AS-Specific Extended Community；

0x01 为 Transitive IPv4-Address-Specific Extended Community；

0x02 为 Transitive Four-Octet AS-Specific Extended Community；

0x03 为 Transitive Opaque Extended Community；

0x06 为 EVPN Extended Community；

等等 Type high 不在进行介绍，感兴趣者可自行查阅资料。

Type low：1字节，主要用于描述每种 Extended Community 的具体类型。

例如有

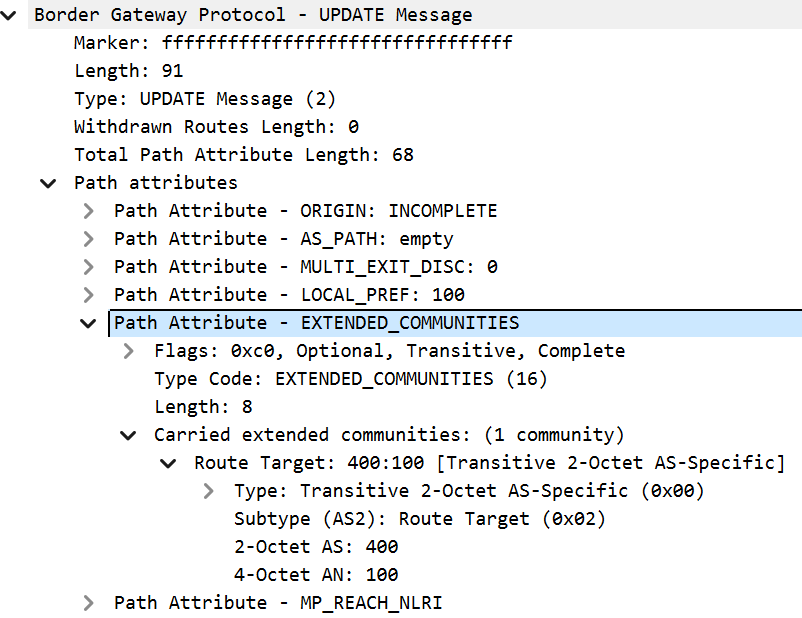

0x0002(RFC4360) 表示 Transitive Two-Octet AS-Specific 的 Route-Target。

0x0102(RFC4360) 表示 Transitive IPv4-Address-Specific 的 Route-Target。

0x0202(RFC5668) 表示 Transitive Four-octet AS 的 Route-Target。

0x0002(RFC5701/RFC7153) 表示 IPv6-Address-Specific Extended Community 下的 Route-Target。其与上述所描述的 Extended Community 最大区别在于IPv6 Address Specific extended community 长度为 20 字节而 IPv4 为 8 字节。该扩展团体属性由新定义的 BGP Path Attribute Type 26 = IPv6 Address Specific Extended Community 携带，用于纯 IPv6 环境。详情可查看《RFC5701-IPv6 Address Specific BGP Extended Community Attribute》。

这里几种 Route-Target 属性的区别是 Value 字段的组成格式不同，通常采用 0x0002 格式下的 Route-Target。这里不在进行进一步介绍，感兴趣者可查阅相关资料。

关于BGP Extended Community 的详细分类，可参考 IANA 发布的《Border Gateway Protocol Extended Communities》

自动换行
Traffic Filtering Action Extended Communities：

1@：匹配 FS 的默认流行为是接收数据包。
2@：所有的 Traffic Filtering Actions 都是 transitive BGP Extended Communities。
3@：一个 FS 路由可以携带多个 Traffic Filtering Action，这种情况下有可能发生不同 Actions 之间的冲突。例如，同时携带了 0x8006 = traffic-rate-bytes 和 0x800c = traffic-rate-packets 两种类型 Actions。但似乎《RFC8955-Dissemination of Flow Specification Rules》未明确说明处理原则。

1@0x8006 = traffic-rate-bytes：编码往往为 2 字节 AS Number + 4 字节 float 值。

2 字节 AS Number 往往使用本地 AS Number。该字段是信息性的，不具有实际应用意义。
当本地存在 4 字节 AS Numer 时，可取其最低 2 字节进行填充。
4 字节 float 值编码遵循《IEEE.754.1985-Standard for Binary Floating-Point Arithmetic》。用于携带最大速率信息，单位为字节每秒。流量速率为 0byte/s 表示丢弃特定流的所有流量。在编码时，流量速率不得为负。解码时，负值必须被视为 0byte/s。

Traffic Filtering Action Extended Communities 0x8006 = traffic-rate-bytes 示例。

2@0x800c = traffic-rate-packets：编码方式与 0x8006 = traffic-rate-bytes 相同，仅 4 字节 float 值表示最大包数，单位为包每秒。

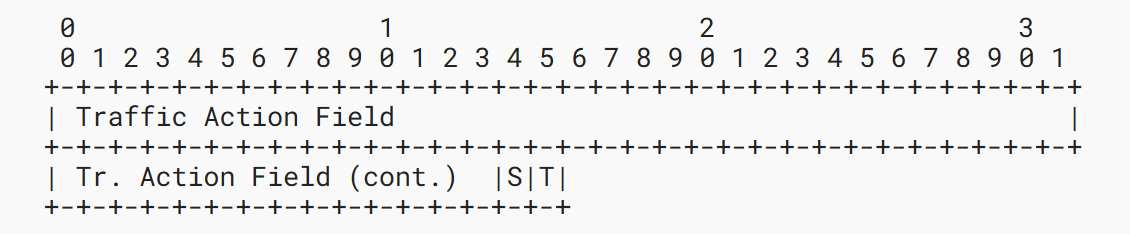

3@0x8007 = traffic-action：编码为 6 字节。目前仅定义了第 6 个字节的最低 2 个 bits。

S-bit：Sample bit。置位时，表示为此 FS 启用流量采样和日志记录。
T-bit：Terminal Action bit。置位时，traffic filtering engine 将评估任何后续 FS。如果未设置，则在评估此 FS 时停止对流量过滤器的评估。

其他字段必须置 0 并在解析时忽略。

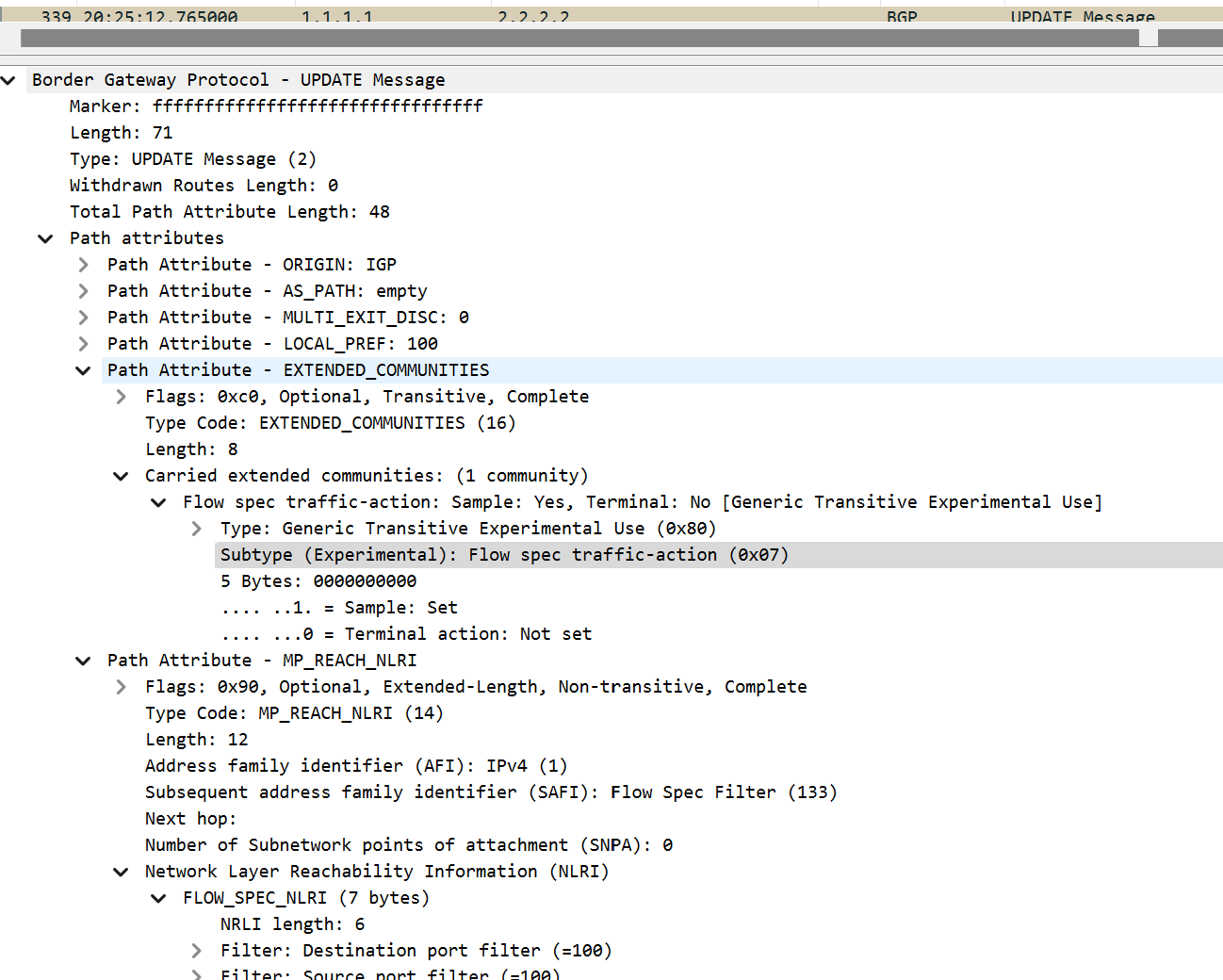

Traffic Filtering Action Extended Communities 0x8007 = traffic-action 示例。

4@0x8008 = rt-redirect AS-2octe：编码往往为 2 字节 AS Number + 4 字节 float 值。用于允许将流量重定向到其 import policy 中列出的 VRF 路由实例。

5@0x8108 = rt-redirect IPv4：编码往往为 4 字节 IP address + 2 字节 float 值。用于允许将流量重定向到其 import policy 中列出的 VRF 路由实例。

6@0x8208 = rt-redirect AS-4octe：编码往往为 4 字节 AS Number + 2 字节 float 值。用于允许将流量重定向到其 import policy 中列出的 VRF 路由实例。

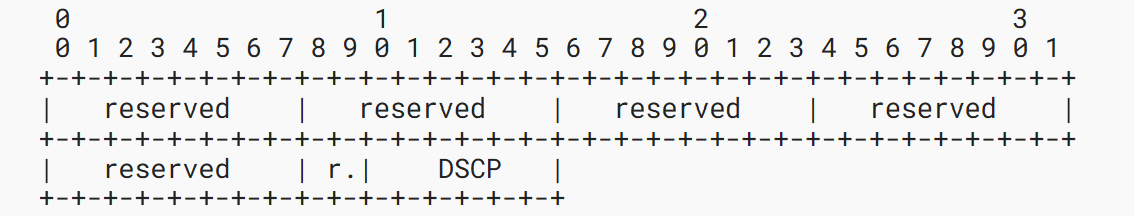

7@0x8009 = traffic-marking：编码为 6 字节。目前仅定义了第 6 个字节。用于将所匹配的 IP 数据包修改为对应的 DSCP 值。

DSCP：IP 包中的 DSCP 值。
reserved/r：必须置 0 并在解析时忽略。
自动换行
除上述介绍的几种 Traffic Filtering Action Extended Communities 外，目前在 Draft 中存在几种未标准化的 Traffic Filtering Action Extended Communities。感兴趣者可查看相关资料。
1@：《draft-Applying BGP flowspec rules on a specific interface set》中定义 0x0702/0x4702 = Interface-set extended community。
2@：《draft-BGP Flow-Spec Redirect-to-IP Action》中定义 0x080c = Redirect-to-IP Extended Communities。
3@：《draft-Flowspec Indirection-id Redirect》中定义 0x0900 = FlowSpec Redirect to indirection-id Extended Community。

2.3.配置示例

此处配置仅作示例展示，实际使用请参考相关文档。

自动换行

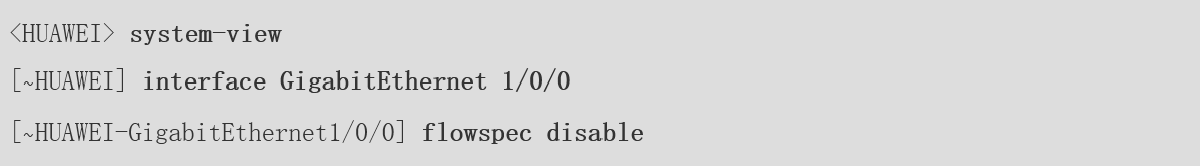

flowspec disable 用来配置在接口上去使能 BGP Flow Specification 功能。

HW 设备接口默认使能 BGP Flow Specification 功能。

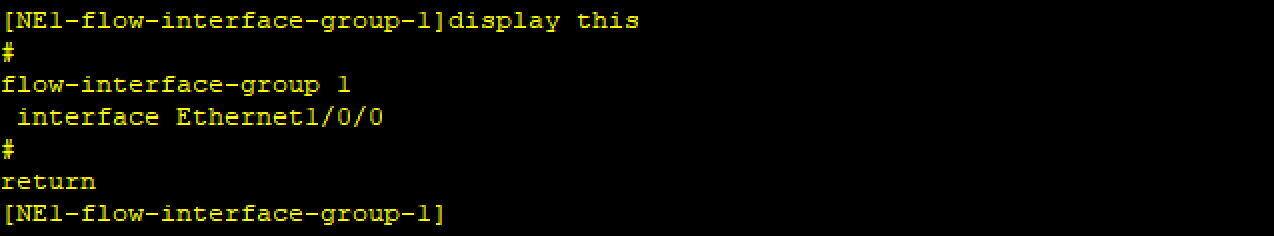

flow-interface-group 用于定义部分端口执行特定 BGP Flow Specification 功能的接口。此时可将 flow-interface-group 绑定入对应的 flow-route 规则中。
此时，flow-route 规则中定义的 FS 路由也会携带 flow-interface-group ID 通过 0x0702 = Flowspec Interface-set extended community 向远端传递。
自动换行
在《draft-Applying BGP flowspec rules on a specific interface set》中新定义了 0x0702 = Flowspec Interface-set extended community。该属性可以携带并标识一组接口 Group Identifier，从而将特定的 FS 行为仅应用到这组接口上。
1@：Group Identifier 本身没有任何意义。网络管理员通过事先在本地与 Group Identifier 相关联的接口来实现特定接口的 FS 行为。
2@：使用这种方式时，除包含 Group Identifier 外还必须包含与之对应的过滤规则的方向。

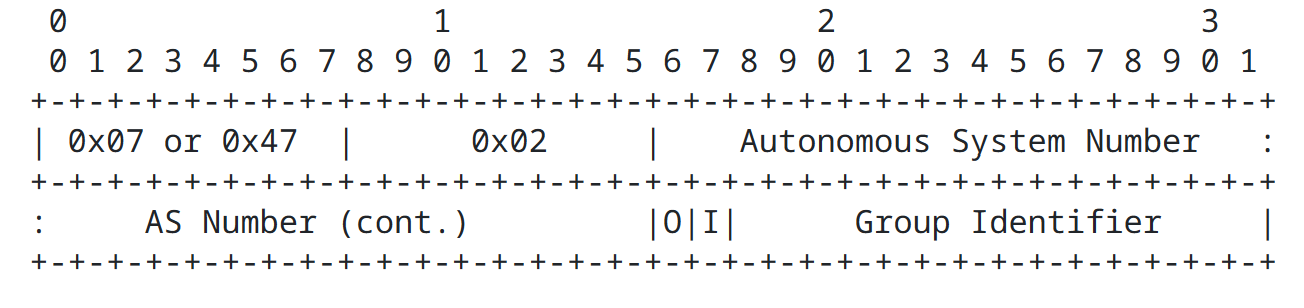

3@：0x0702 = Flowspec Interface-set extended community 编码规范如下图所示。

4 字节 AS Number + outbound-bit(置位表示应用出方向) + inbound-bit(置位表示应用入方向) + 14-bit Group Identifier。
4@：不具有 interface-set 特征的默认 FS 行为应被应用到所有接口上。

自动换行

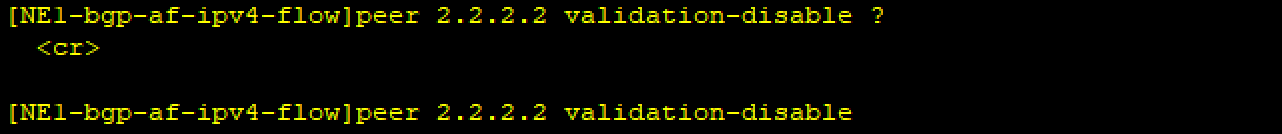

peer validation-disable 用于不验证从邻居收到的 FS 路由。

配置静态 FS 路由：

当 BGP-Flow 地址族视图下的对等体关系建立成功后，手工创建的 BGP Flow Specification 路由将被自动引入到 BGP 路由表中并发送给 BGP Flow Specification 对等体。

bgp 200
 router-id 3.3.3.3
 peer 2.2.2.2 as-number 200
 peer 2.2.2.2 connect-interface LoopBack1
 ipv4-family unicast
  undo synchronization
  import-route direct
  peer 2.2.2.2 enable
 ipv4-family flow
  peer 2.2.2.2 enable
#
flow-route FlowSpec1
 if-match destination 1.1.1.11 255.255.255.255
 flow-interface-group 1
 apply traffic-rate 100
#
flow-interface-group 1
 interface Ethernet1/0/0
#

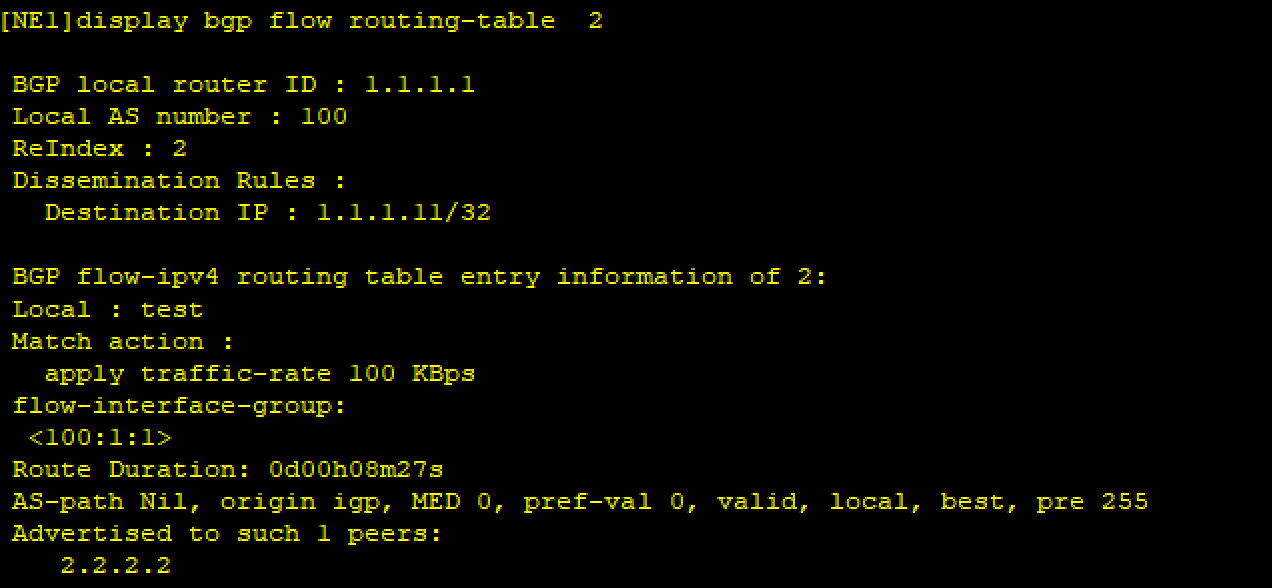

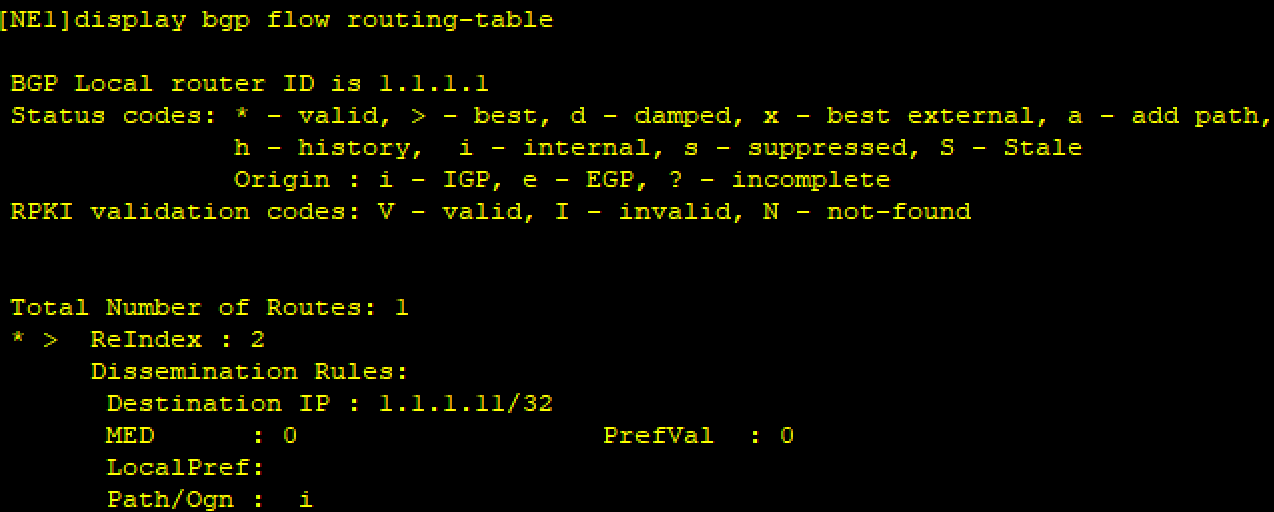

display bgp flow routing-table 用于查看 FS 路由。
自动换行

display bgp flow routing-table 用于具体查看流量过滤规则信息。
