【音频开发】音频电路及耳机接口线控原理

1.以CJC6811A芯片为例介绍模拟音频电路部分
USB声卡(CJC6811)电路设计
模拟引脚如下：

20PIN，MIC_BIAS：MIC的直流偏置电压；输出，同时用于按键的检测电压
21PIN，MIC_IN：MIC的输入信号；输入0.1UF电容隔离
22PIN，ADC_IN：模数转换信号；用于按键检测
25PIN，HP_L：左声道 ；声音输出，100U电容接耳机，可以模拟开关，通过耳机的插入检测，来输出到喇叭，中间通过功放音频放大。
26PIN，HP_VCOM：左右声道参考电压；2.2uF电容到地
27PIN，HP_R ；右声道；声音输出，100U电容接耳机，可以模拟开关，通过耳机的插入检测，来输出到喇叭，中间通过功放音频放大。
28PIN，Codec_Vmid ：编码-解码器参考电压；2.2uF电容到地
30PIN，USB_DM：USB2.0信号；
31PIN，USB_DP：USB2.0信号；

2.耳机接口原理
2. 1 耳机插入检测原理

原理图如上.
GPIO2是MCU检测引脚。当耳机未插入时gpio2拉高，插入时通过耳机内的左声道的线圈到地，此时被拉低。MCU可以识别并检测。

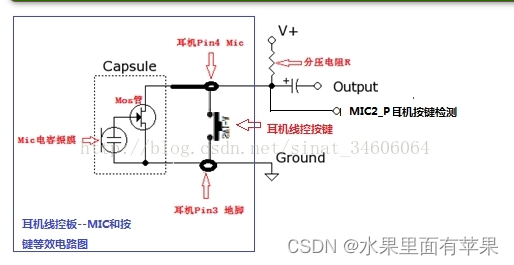

2. 2 mic原理输入
mic通过MICBIAS直流偏置，声音信号通过震动由MIC传感器转成电压信号，再通过电容隔直通交，MCU获取到声音的波形。

2. 3 按键识别原理
耳机上会有三个按键，下面简单介绍一下其识别原理。

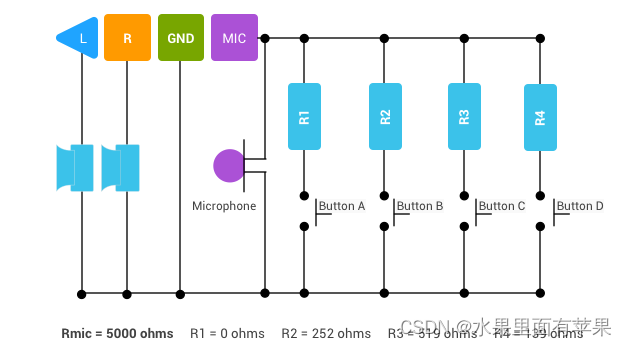

如下图所示，按键的识别是通过MIC引脚，连接到MCU的ADC_IN引脚，来识别电压的变化。利用了不同的电阻短接mic线路实现的，如果用220欧姆左右的电阻短路mic，就是音量减，用1k欧姆左右的电阻短路mic，就是向音量加。

内容来源:https://blog.csdn.net/weixin_44479192/article/details/133942972
