【音频开发】3.5mm线控耳机知识

2025-04-11 14:21 星期五


线控耳机插头介绍3.5mm

3.5mm耳机插头有三段(TRS, Tip-Ring-Sleeve)和四段(TRRS,Tip-Ring-Ring-Sleeve)之分.
其中三段的不带麦克风,尾段(Sleeve)是公共地,中间环(Ring)是右声道,尖部(Tip)是左声道,即是Without mic.

四端的分两种,一种是CTIA,一种是OMTP,参见下图。

大部分安卓机使用OMTP标准,也称国标,苹果等手机使用CTIA标准。
所以看着一样的四段3.5mm插头可能是两种定义.

在耳机插入手机的时候,手机会在麦克风V-Mic对应的触点上加载麦克风的直流偏压(驻极体麦克风的直流偏压可以简单理解成供电),并检测是否与地线GND连通,如果连通则证明是不带麦克风的三段插头,否则是按四段插头处理.
补充：
现在许多芯片也会检测其他极之间的电阻)如安卓OMTP耳机插入苹果CTIA插座,就会听到哒哒的声音(直流脉冲被加载到GND,而左右声道电平为0,构成回路),反之则不能识别.
安卓机OMTP插座使用CTIA耳机可以出声音,但是由于缺少地线,声音会失真,两个声道相位抵消,就会出现类似消音伴奏的效果.
至于线控,单键线控按下时短路麦克风触点V-Mic与接地GND,手机检测到V-Mic电平被拉低则判定线控被按下.
多个按键的线控需要线控内元件的支持,不同厂家控制方式也不一样.


关于线控
标准的安卓耳机支持4个线控按键，控制方式如下：

麦克风阻抗5kΩ
功能A 0kΩ
功能B 252kΩ
功能C 519kΩ
功能D 139kΩ

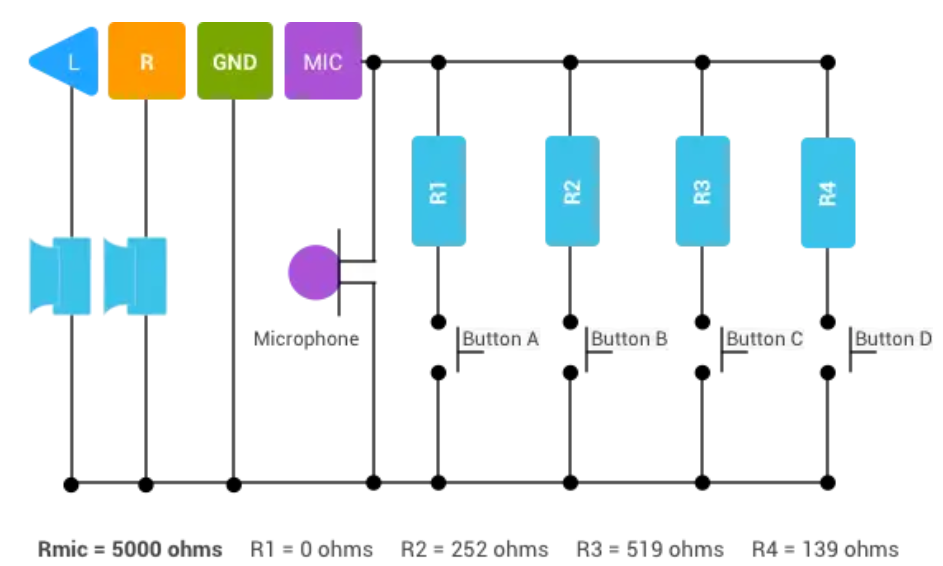

每个按键串接一个不同大小的电阻，接在MIC和GND中间。

线控不同按键是通过MIC端对地电阻来识别的
线控耳机不一定包含所有四个键，
1个键的必须包含A(播放/暂停/接听/挂断电话等等,其他功能可以软件定义)
2个键的必须包含A D(功能保留,可以是发送/启动语音识别等等)
3个键的必须包含A B C(B/C是音量/上一曲下一曲)
4个键的必须包含A B C D
