一、实验目的

  1. 能够使用源码安装Mininet;
  2. 能够使用Mininet的可视化工具生成拓扑;
  3. 能够使用Mininet的命令行生成特定拓扑;
  4. 能够使用Mininet交互界面管理SDN拓扑;
  5. 能够使用Python脚本构建SDN拓扑。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

(一)基本要求

  1. 使用Mininet可视化工具,生成下图所示的拓扑,并保存拓扑文件名为学号.py

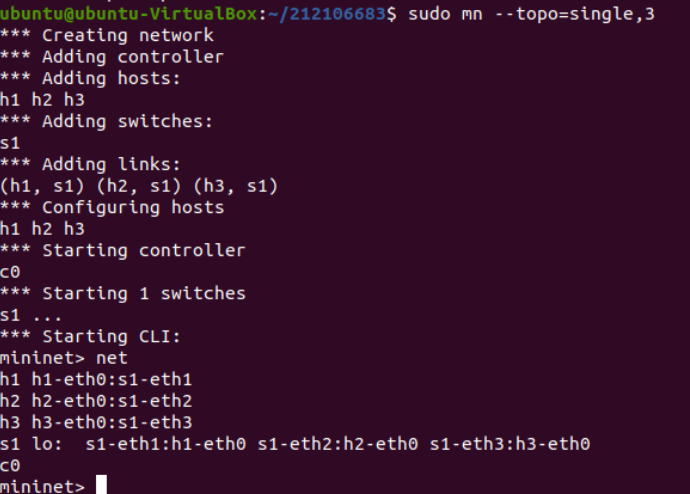

  2. 使用Mininet的命令行生成如下拓扑:
    a) 3台交换机,每个交换机连接1台主机,3台交换机连接成一条线。





 b) 3台主机,每个主机都连接到同1台交换机上。.







3、在2 b)的基础上,在Mininet交互界面上新增1台主机并且连接到交换机上,再测试新拓扑的连通性。







4、编辑基本要求第1步保存的Python脚本,添加如下网络性能限制,生成拓扑:
a) h1的cpu最高不超过50%;
b) h1和s1之间的链路带宽为10,延迟为5ms,最大队列大小为1000,损耗率50。

修改过的代码

    h1 = net.addHost('h1', cls=Host, ip='10.0.0.1', defaultRoute=None, cpu=0.5)

    net.addLink(h1, s1, bw=10, delay='5ms',max_queue_size=1000, loss=50)

 运行结果



(二)进阶要求

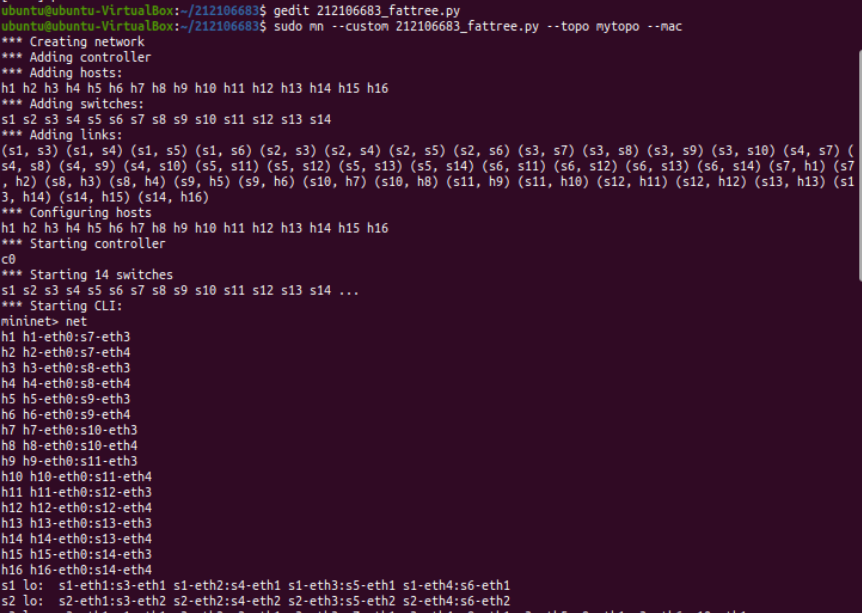

212106683_fattree.py代码


#!/usr/bin/env python

from mininet.topo import Topo
from mininet.net import Mininet
from mininet.node import RemoteController,CPULimitedHost
from mininet.link import TCLink
from mininet.util import dumpNodeConnections

class MyTopo( Topo ):

    def __init__( self ):

        # Initialize topology
        Topo.__init__( self )
        L1 = 2
        L2 = L1 * 2
        L3 = L2 * 2
        first = []
        second = []
        third = []
        count = 1

        # add core ovs
        for i in range( L1 ):
            sw = self.addSwitch( 's{}'.format( i + 1 ) )
            first.append( sw )

        # add aggregation ovs
        for i in range( L2 ):
            sw = self.addSwitch( 's{}'.format( L1 + i + 1 ) )
            second.append( sw )

        # add edge ovs
        for i in range( L3 ):
            sw = self.addSwitch( 's{}'.format( L1 + L2 + i + 1 ) )
            third.append( sw )

        # add links between core and aggregation ovs
        for i in range( L1 ):
            sw1 = first[i]
            for sw2 in second:
                 self.addLink( sw1, sw2 )

        # add links between aggregation and edge ovs
        for i in range( L2 ):
            t=i
            sw1=second[i]
            if (i%2)!=0:
                t=t-1
            t=t*2
            for sw2 in third[t:t+4]:
                self.addLink( sw1, sw2 )

        #add hosts and its links with edge ovs
        for sw1 in third:
            for i in range(2):
                host = self.addHost( 'h{}'.format( count ) )
                self.addLink( sw1, host )
                count += 1
topos = { 'mytopo': ( lambda: MyTopo() ) }













实验总结

    • 遇到的问题
      1.编辑python脚本时遇到问题
      由于保存的python脚本只有读取的权限,不能直接更改。查找资料,发现通过sudo chmod 777 文件名可以更改权限,使得文件可修改
      2.无法使用vim创建python文件,出现“Command 'vim' not found”的提示
      通过查阅资料,发现可以利用vi命令创建或者通过命令sudo apt install vim后就可以用vim创建文件

    • 心得体会
      跟着pdf的步骤一步一步地完成,觉得本次实验的难度不是很大,但还是出现了一些问题。在基本要求部分,对于mininet创建网络拓扑的一些命令和参数不了解。在进阶部分,python亦是首次接触。但经过查资料和参考其他同学的作业后,花费许多时间克服了这些困难。通过本次实验,提高了解决问题的能力,同时也学会了利用mininet创建网络拓扑。
