OUTPUT the Clock named as MCO IN STM32

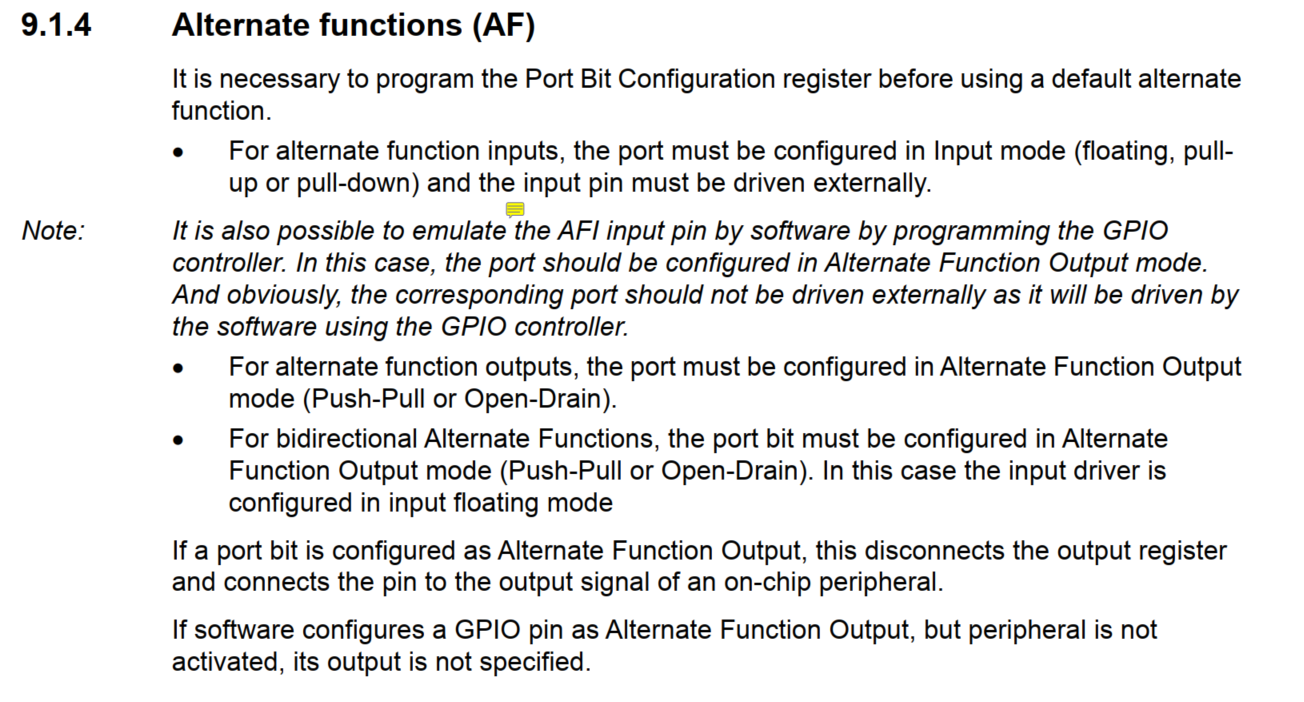

配置PB3为Alternate Function

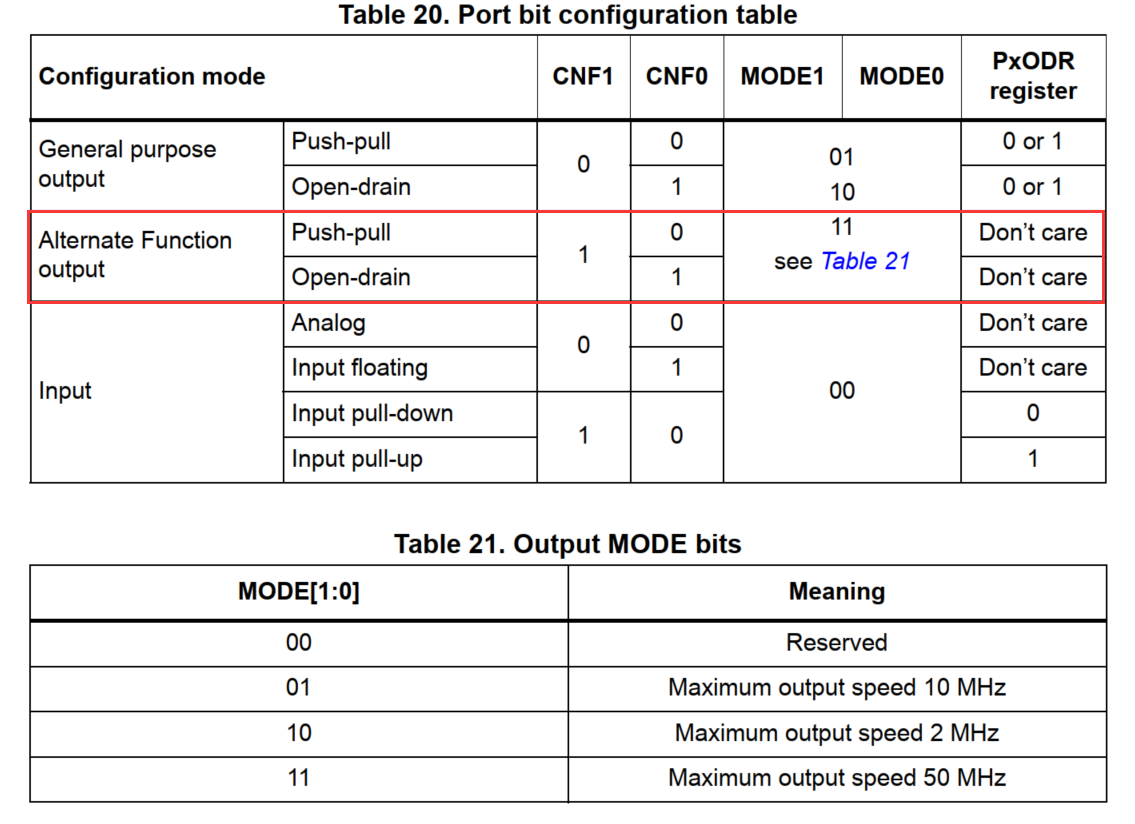

配置PIN的输出模式

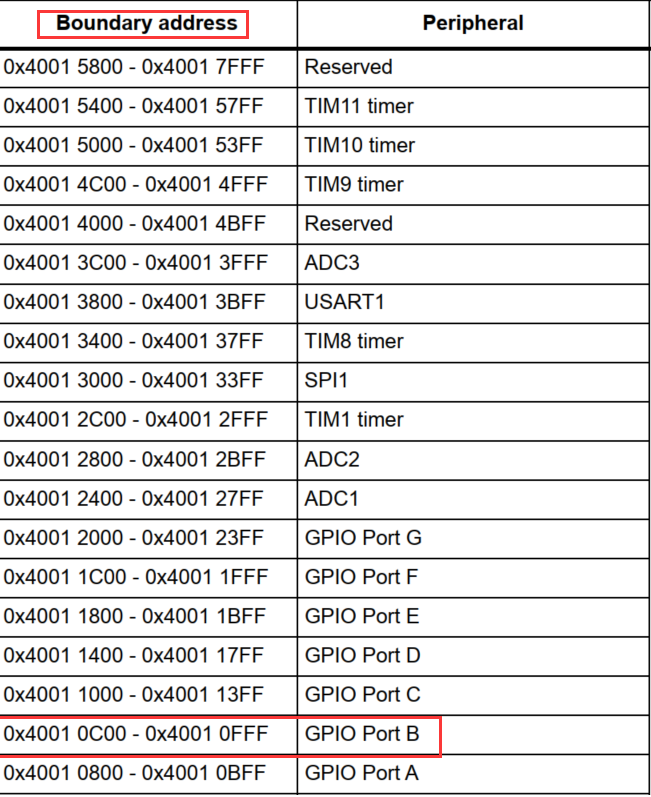

如何确定端口和PIN地址？


GPIOBBASE = 0X40010C00;

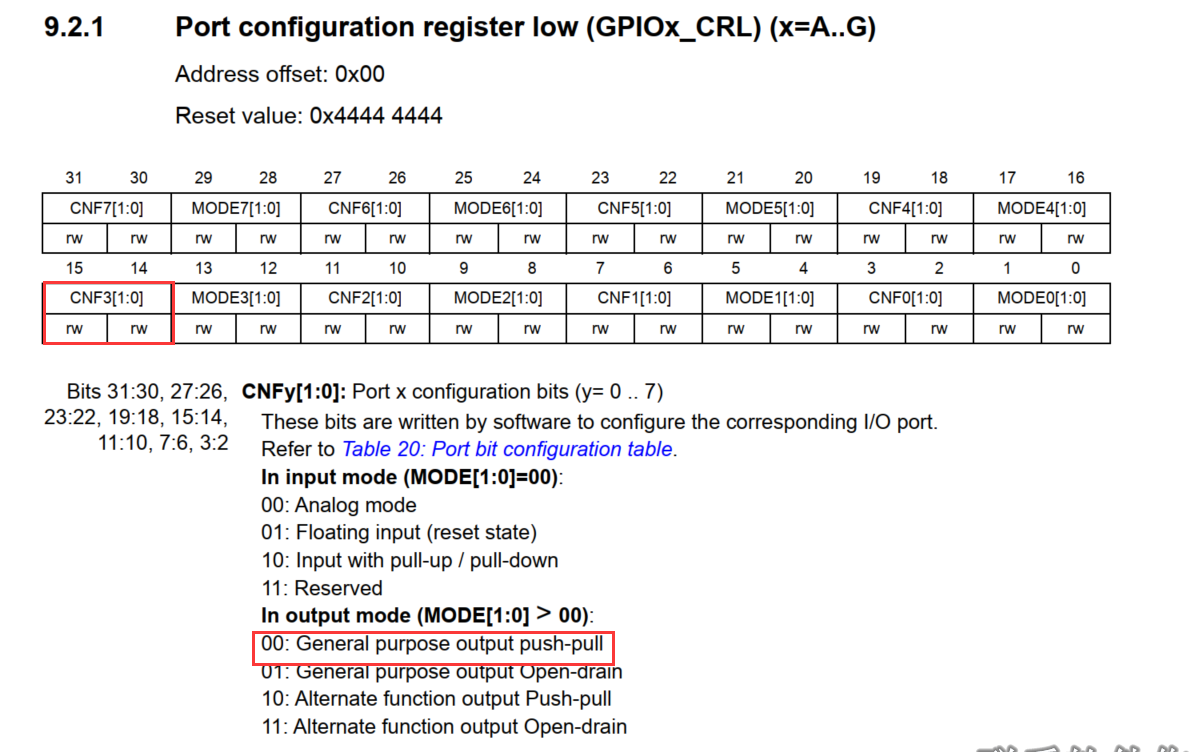

*(GPIOBBASE + 0X00) |= unint32_t(0X0) << 12; /*配置CNF3，pp模式*/
****运算符优先级：赋值运算符最后 < 移位运算 < 一元运算符 < 后缀运算符****
*(GPIOBBASE + 0X00ul) |= unint32_t(0X11UL) << 12U; /*配置MODE3，50Mhz*/

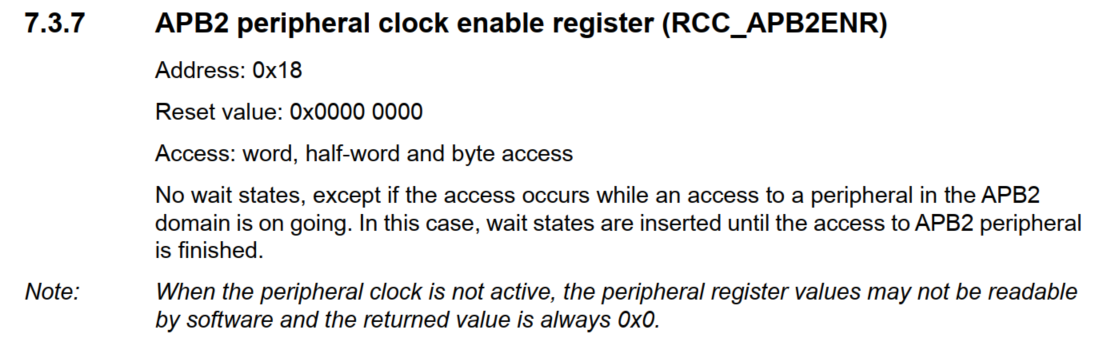

确定alternate function 时钟是否开启？

RCCBASE = 0X40021000;

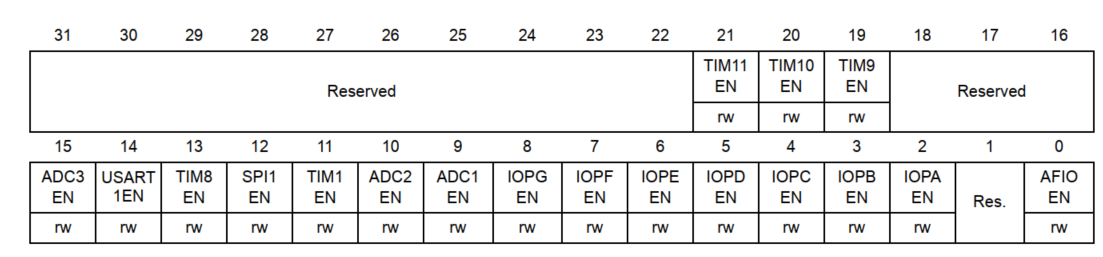

(RCCBASE + 0X18ul) |= unint32_t(0x1UL);/RCC_APB2ENR开启*/

U表示无符号型，UL无符号长整型；系统默认数值为int类型，是有符号类型;

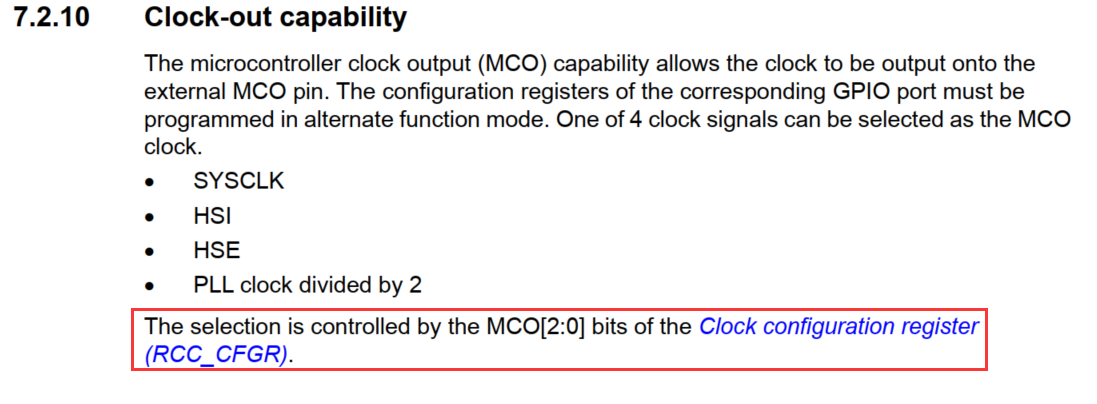

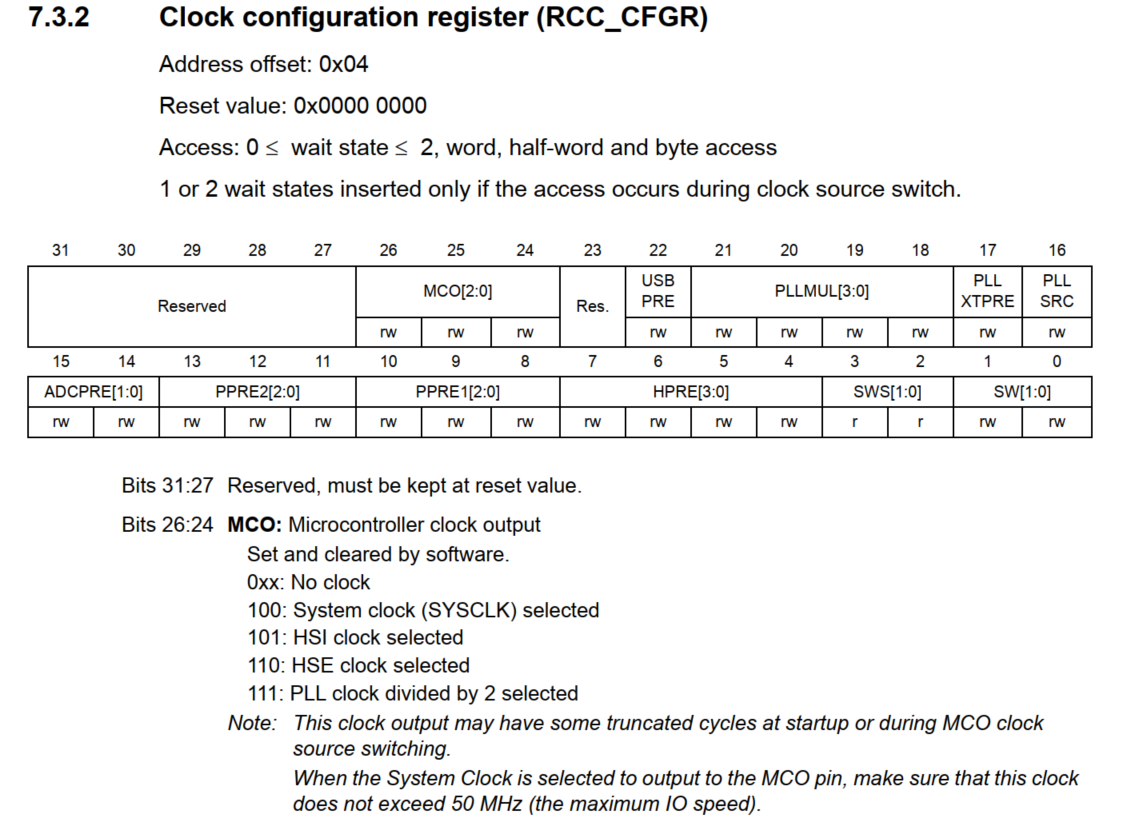

配置选择输出的时钟

*(RCCBASE + 0X04ul) |= unint32_t(0x101ul) << 24u;

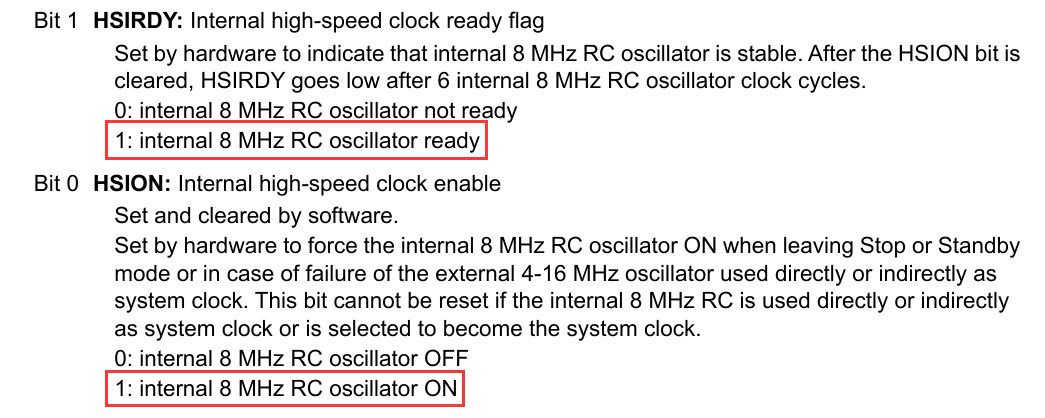

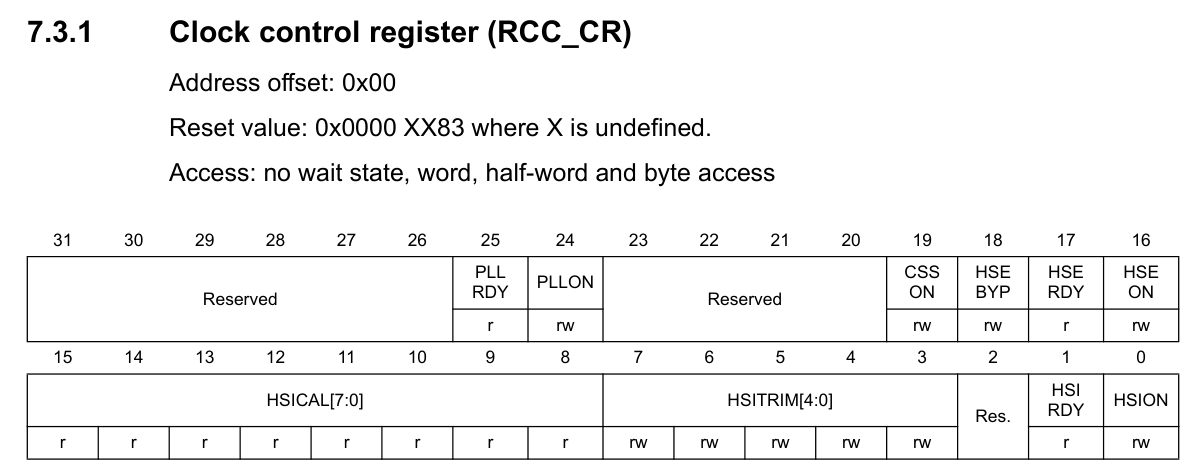

以下关于设置HSI时钟：

以下为LL库的内容摘抄

点击查看代码

#define LED2_PIN                           LL_GPIO_PIN_8
#define LED2_GPIO_PORT                     GPIOB
#define LED2_GPIO_CLK_ENABLE()             LL_APB2_GRP1_EnableClock(LL_APB2_GRP1_PERIPH_GPIOB)/*LED2_GPIO_CLK_ENABLE() 是被调用的函数*/
#define LL_APB2_GRP1_PERIPH_GPIOB          RCC_APB2ENR_IOPBEN
#define RCC_APB2ENR_IOPBEN_Pos               (3U)
#define RCC_APB2ENR_IOPBEN_Msk               (0x1UL << RCC_APB2ENR_IOPBEN_Pos)  /*!< 0x00000008 */
#define RCC_APB2ENR_IOPBEN                   RCC_APB2ENR_IOPBEN_Msk
#define SET_BIT(REG, BIT)     ((REG) |= (BIT))
#define RCC_BASE              (AHBPERIPH_BASE + 0x00001000UL)
typedef struct
{
  __IO uint32_t CR;
  __IO uint32_t CFGR;
  __IO uint32_t CIR;
  __IO uint32_t APB2RSTR;
  __IO uint32_t APB1RSTR;
  __IO uint32_t AHBENR;
  __IO uint32_t APB2ENR;
  __IO uint32_t APB1ENR;
  __IO uint32_t BDCR;
  __IO uint32_t CSR;


} RCC_TypeDef;
#define RCC                 ((RCC_TypeDef *)RCC_BASE) /**RCC被定义为RCC_TypeDef类型指针**/
  SET_BIT(RCC->APB2ENR, Periphs); /**RCC->APB2ENR通过指针访问变量**/
