LCD 8080协议简析

  参考网上博客基本对于8080协议解析已经非常详尽，详见所参考的两篇博客^[1]，本处不再赘述了，只在这里提需要注意的点，（1）通信过程中，Data Bus的更新究竟是哪条线边沿引发；（2）dummy read在通信中的作用和注意事项。

1 Data Bus更新的触发

  最初引发我好奇的是所参考博客^[1:1]中的8080协议的通用时序和其参考的数据手册中所参考时序图存在不同。图1中，CS下拉选中器件后，数据就已更新了，如果实际的阅读过相关数据手册，能明显看出这是错误的。图2是正确的，写入时，在WRX下降沿由主机（一般单片机）在Bus上写好数据，在WRX上升沿时由从机读取；读取时，在RDX下降沿由从机在Bus上写好数据，主机在RDX上升沿读取数据。

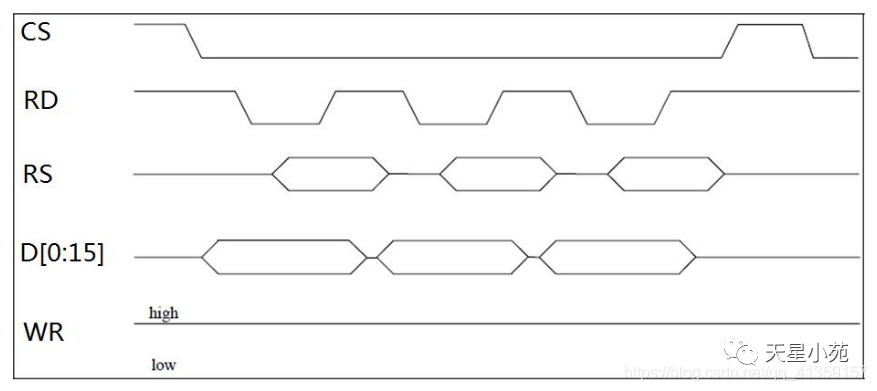

图1：8080通用时序

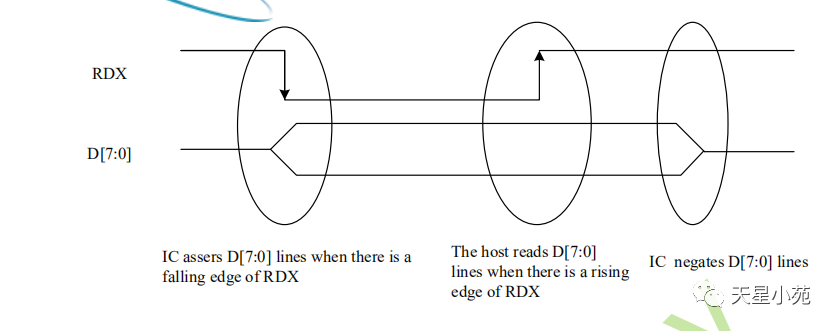

图2：GC9106数据手册图

  真正完整的8080时序应如下图所示，图源于ILI9341数据手册。其中细节为CS拉低片选后，随之拉低RDX或WRX更新Data Bus，随后主机或是从机会在下一个上升沿读到Bus上的数据。具体的时序还是要以数据手册为准，此后再看文章补足。

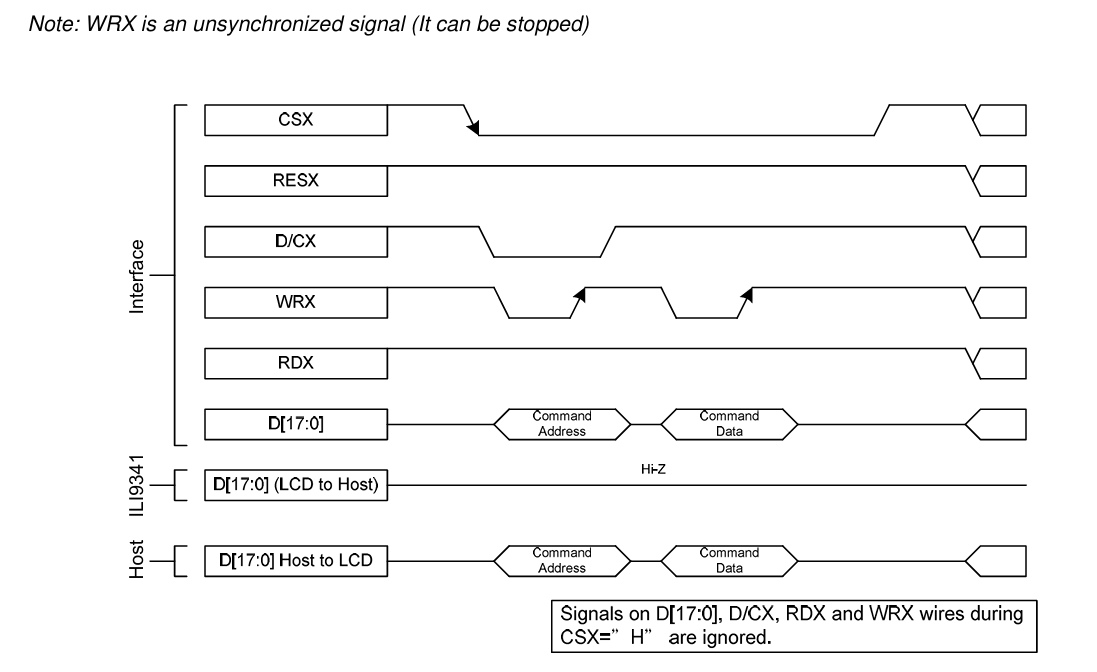

图3：8080写时序

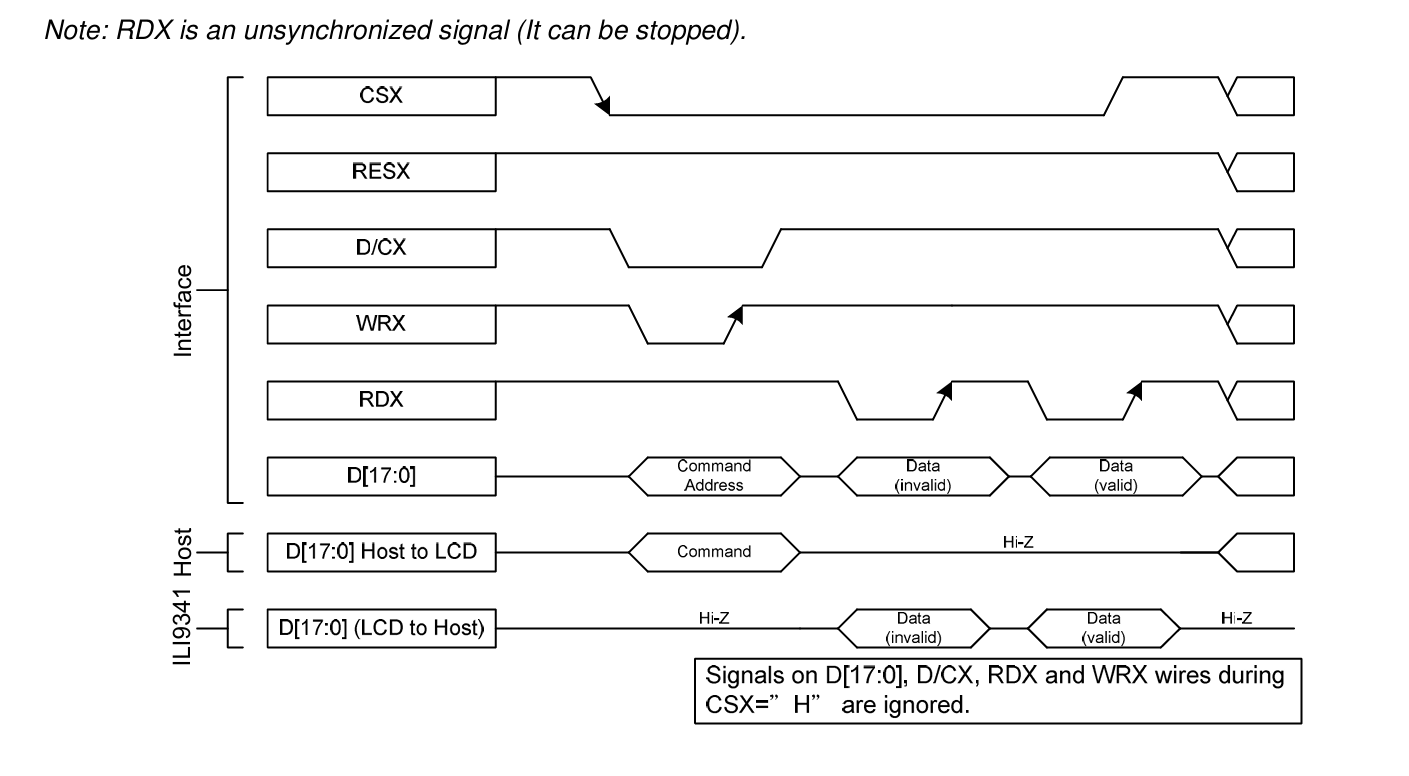

图4：8080读时序

2 dummy read

  再细看上面图四，可以看到在发出command后，会有invalid Data，这是因为从机数据建立需要时间，在真正有效的数据生成前，从机会发送一个无效数据（invalid Data）来“拖延”时间，所以主机在发指令读取数据时，必定会读到一个无效数据，这被称为dummy read，大多数据手册都会标明第一个参数是无效的，有的数据手册则没有明说，需仔细甄别。

---
