Service ingress

资料信息：

Ingress-Nginx github 地址：https://github.com/kubernetes/ingress-nginx

Ingress-Nginx官方网站：https://kubernetes.github.io/ingress-nginx/

一、引言

       Nginx-ingress 是 Kubernetes 生态中的重要成员，主要负责向外暴露服务，同时提供负载均衡等附加功能；

       截至目前，nginx-ingress 已经能够完成 7/4 层的代理功能（4 层代理基于 ConfigMap，感觉还有改进的空间）；

       Nginx 的 7 层反向代理模式，可以简单用下图表示：

Nginx 对后端运行的服务（Service1、Service2）提供反向代理，在配置文件中配置了域名与后端服务 Endpoints 的对应关系。客户端通过使用 DNS 服务或者直接配置本地的 hosts 文件，将域名都映射到 Nginx 代理服务器。当客户端访问 service1.com 时，浏览器会把包含域名的请求发送给 nginx 服务器，nginx 服务器根据传来的域名，选择对应的 Service，这里就是选择 Service 1 后端服务，然后根据一定的负载均衡策略，选择 Service1 中的某个容器接收来自客户端的请求并作出响应。过程很简单，nginx 在整个过程中仿佛是一台根据域名进行请求转发的“路由器”，这也就是7层代理的整体工作流程了！

       对于 Nginx 反向代理做了什么，我们已经大概了解了。在 k8s 系统中，后端服务的变化是十分频繁的，单纯依靠人工来更新nginx 的配置文件几乎不可能，nginx-ingress 由此应运而生。Nginx-ingress 通过监视 k8s 的资源状态变化实现对 nginx 配置文件的自动更新，下面本文就来分析下其工作原理。

二、nginx-ingress 工作流程分析

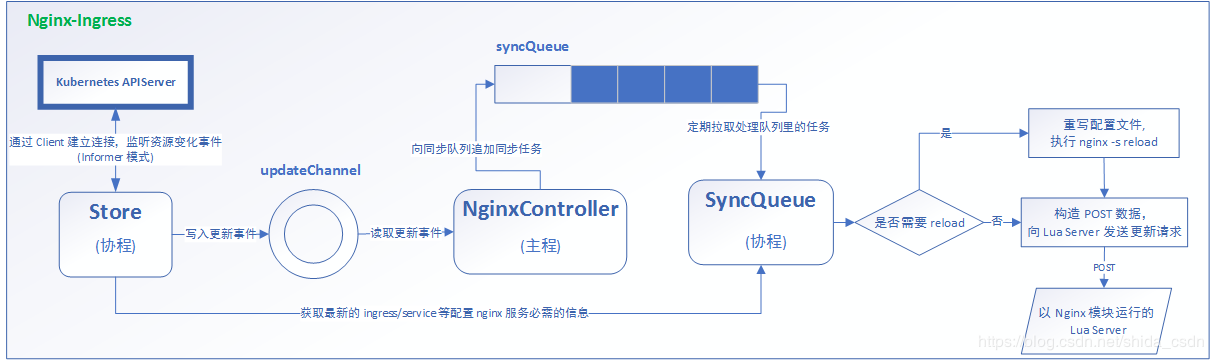

       首先，上一张整体工作模式架构图





 不考虑 nginx 状态收集等附件功能，nginx-ingress 模块在运行时主要包括三个主体：NginxController、Store、SyncQueue。其中，Store 主要负责从 kubernetes APIServer 收集运行时信息，感知各类资源（如 ingress、service等）的变化，并及时将更新事件消息（event）写入一个环形管道；SyncQueue 协程定期扫描 syncQueue 队列，发现有任务就执行更新操作，即借助 Store 完成最新运行数据的拉取，然后根据一定的规则产生新的 nginx 配置，（有些更新必须 reload，就本地写入新配置，执行 reload），然后执行动态更新操作，即构造 POST 数据，向本地 Nginx Lua 服务模块发送 post 请求，实现配置更新；NginxController 作为中间的联系者，监听 updateChannel，一旦收到配置更新事件，就向同步队列 syncQueue 里写入一个更新请求。

部署ingress-nginx

wget https://raw.githubusercontent.com/kubernetes/ingress-nginx/master/deploy/static/mandatory.yaml

wget https://raw.githubusercontent.com/kubernetes/ingress-nginx/master/deploy/static/provider/baremetal/service-nodeport.yaml

kubectl apply -f mandatory.yaml

kubectl apply -f service-nodeport.yaml

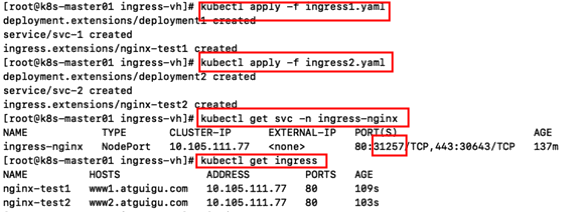

Ingress HTTP代理访问

deployment、Service、Ingress Yaml

apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: deployment1
spec:
  replicas: 3
  template:
    metadata:
      labels:
        name: nginx1
    spec:
      containers:
      - name: nginx1
        image: wangyanglinux/myapp:v1
        imagePullPolicy: IfNotPresent
        ports:
          - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: svc-1
spec:
  ports:
  - port: 80
    targetPort: 80
    protocol: TCP
  selector:
    name: nginx1
---
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: nginx-test1
spec:
  rules:
    - host: www1.atguigu.com
      http:
        paths:
        - path: /
          backend:
            serviceName: svc-1
            servicePort: 80

apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: deployment2
spec:
  replicas: 3
  template:
    metadata:
      labels:
        name: nginx2
    spec:
      containers:
      - name: nginx2
        image: wangyanglinux/myapp:v2
        imagePullPolicy: IfNotPresent
        ports:
          - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: svc-2
spec:
  ports:
  - port: 80
    targetPort: 80
    protocol: TCP
  selector:
    name: nginx2
---
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: nginx-test2
spec:
  rules:
    - host: www2.atguigu.com
      http:
        paths:
        - path: /
          backend:
            serviceName: svc-2
            servicePort: 80





 本地做好域名解析



Ingress HTTPS代理访问

创建证书，以及cert存储方式

openssl req -x509 -sha256 -nodes -days 365 -newkey rsa:2048 -keyout tls.key -out tls.crt -subj "/CN=nginxsvc/0=nginxsvc"
kubectl create secret tls tls-secret --key tls.key --cert tls.crt

deployment、Service、Ingress Yaml文件

apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: deployment3
spec:
  replicas: 3
  template:
    metadata:
      labels:
        name: nginx3
    spec:
      containers:
      - name: nginx3
        image: wangyanglinux/myapp:v3
        imagePullPolicy: IfNotPresent
        ports:
          - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: svc-3
spec:
  ports:
  - port: 80
    targetPort: 80
    protocol: TCP
  selector:
    name: nginx3
---
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: nginx-test3
spec:
  tls:
    - hosts:
      - www3.atguigu.com
      secretName: tls-secret
  rules:
    - host: www3.atguigu.com
      http:
        paths:
        - path: /
          backend:
            serviceName: svc-3
            servicePort: 80

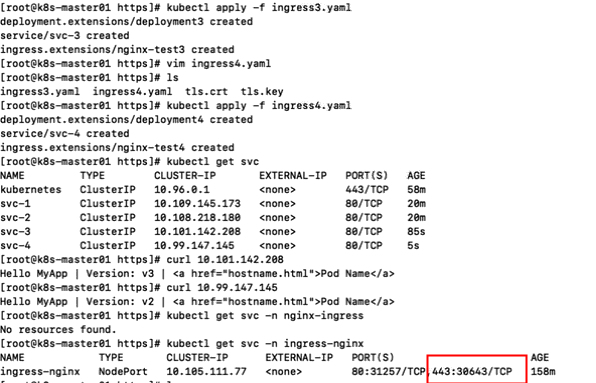

apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: deployment4
spec:
  replicas: 3
  template:
    metadata:
      labels:
        name: nginx4
    spec:
      containers:
      - name: nginx4
        image: wangyanglinux/myapp:v2
        imagePullPolicy: IfNotPresent
        ports:
          - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: svc-4
spec:
  ports:
  - port: 80
    targetPort: 80
    protocol: TCP
  selector:
    name: nginx4
---
apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: nginx-test4
spec:
  tls:
    - hosts:
      - www4.atguigu.com
      secretName: tls-secret
  rules:
    - host: www4.atguigu.com
      http:
        paths:
        - path: /
          backend:
            serviceName: svc-4
            servicePort: 80





 Nginx进行BasicAuth

yum -y install httpd
htpasswd -c auth foo
kubectl create secret generic basic-auth --from-file=auth

vim ingress-auth.yaml

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: ingress-with-auth
  annotations:
    nginx.ingress.kubernetes.io/auth-type: basic
    nginx.ingress.kubernetes.io/auth-secret: basic-auth
    nginx.ingress.kubernetes.io/auth-realm: 'Authentication Required - foo'
spec:
  rules:
  - host: auth.atguigu.com
    http:
      paths:
      - path: /
        backend:
          serviceName: svc-1
          servicePort: 80

nginx进行重写

名称	描述	值
nginx.ingress.kubernetes.io/rewrite-target	必须重定向流量的目标URI	串
nginx.ingress.kubernetes.io/ssl-redirect	指定位置部分是否仅可访问SSL（当Ingress包含证书时默认为True）	布尔
nginx.ingress.kubernetes.io/force-ssl-redirect	即使ingress未启用TLS，也强制重定向到HTTPS	布尔
nginx.ingress.kubernetes.io/app-root	定义Controller必须重定向的应用程序根，如果它在“/”上下文中	串
nginx.ingress.kubernetes.io/use-regex	指示ingress上定义的路径是否使用正则表达式	布尔

vim ingress-rewrite.yaml

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: nginx-test
  annotations:
    nginx.ingress.kubernetes.io/rewrite-target: https://www3.atguigu.com:30643/hostname.html
spec:
  rules:
  - host: re.atguigu.com
    http:
      paths:
      - path: /
        backend:
          serviceName: svc-1
          servicePort: 80
