FPGA:spi_flash读写测试
SIP_FLASH逻辑设计
- 需求
SPI读写flash，最大4mbit，实现给定地址，长度可完成存储数据读取。
本设计包含指令：RSR-1、PP、SE、BE、READ。
用户接口：
|
Port name |
Direction |
Type |
Description |
|
clk_sys |
INPUT |
WIRE |
输入系统时钟 |
|
rst_sys |
INPUT |
WIRE |
输入系统复位 |
|
rd_en |
INPUT |
WIRE |
flash读使能 |
|
wr_en |
INPUT |
WIRE |
flash写使能 |
|
chip_es_en |
INPUT |
WIRE |
flash片清除信号 |
|
rd_sr |
INPUT |
WIRE |
读flash状态寄存器 |
|
sr_data |
OUTPUT |
WIRE |
读寄存器输出值 |
|
data_i |
INPUT |
[31:0] |
写FIFO，32位数据信号 |
|
data_vld_i |
INPUT |
WIRE |
写FIFO，数据有效信号 |
|
wr_almostfull_o |
OUTPUT |
WIRE |
写FIFO，fifo满信号 |
|
wr_datacnt_o |
OUTPUT |
WIRE |
写FIFO，计数 |
|
data_o |
OUTPUT |
REG |
读FIFO，数据输出 |
|
data_o_en |
INPUT |
WIRE |
读FIFO，数据使能信号 |
|
rd_empty_o |
OUTPUT |
WIRE |
读FIFO，高有效表示FIFO内数据为空。 |
|
rd_almostfull_o |
OUTPUT |
WIRE |
读FIFO，almost_full信号，当信号为1，表示FIFO内存仅剩50个数存储量。 |
|
rd_datacnt_o |
OUTPUT |
WIRE |
FIFO内存数据计数。 |
|
length_i |
INPUT |
[15:0] |
写数据总长度，16位宽最大为2mbit。 |
|
address_i |
INPUT |
[23:0] |
写数据初始地址 |
|
addr_vld |
INPUT |
WIRE |
数据地址和数据长度有效信号 |
物理层接口：
|
Port name |
Direction |
Type |
Description |
|
si_io |
input |
wire |
SPI输入数据线，MOSI |
|
so_io |
output |
reg |
SPI输出数据线，MOSO |
|
cs_io |
output |
reg |
片选信号，低有效 |
用户接口时序：

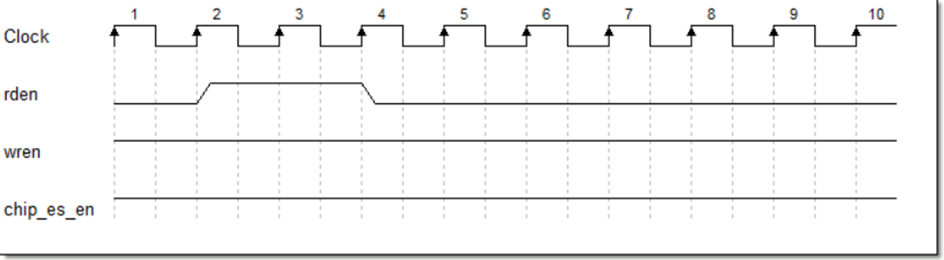

1) 读使能与写使能以及片擦除使能均有效两个时钟周期，下图仅展示读使能。

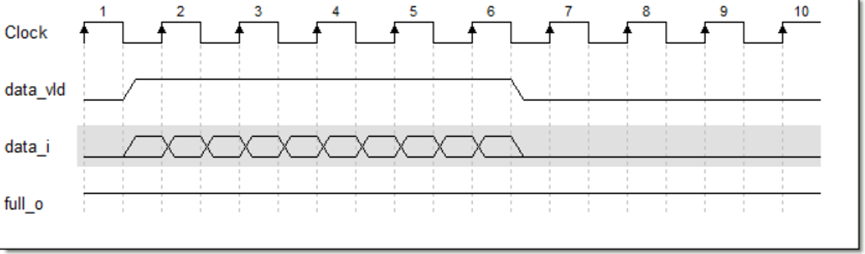

2) 写入数据时序如下图所示：

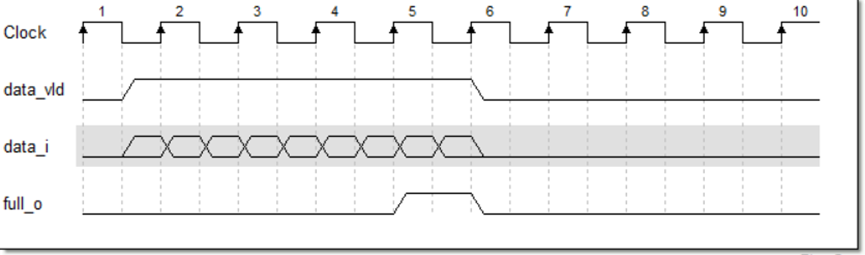

3) 当full_o信号为1时，暂停数据写入，等待full_o信号置0后，继续写入数据。

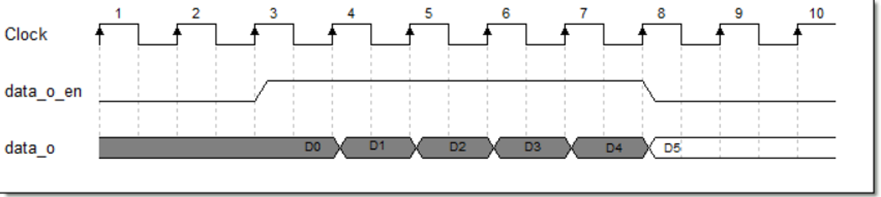

4) 读数据时序如下图：
5) 读数据时，empty为0时数据有效。如下如：
6) 数据长度、起始地址信号时序如下：
状态机：

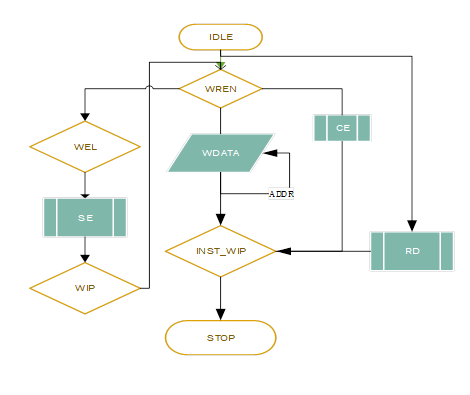

Figure 1 SPI_FLASH 状态机
总结：
1) 尝试配置 FLASH 管脚时，会发现 CCLK 管脚是不可配置的，这实际上是因为 CCLK_0 管脚在内部已经被占用，我们必须通过其他方式获取/设置，这里使用原语控制CCLK_0。读SR1寄存器，在读写操作前后均需要发出都寄存器指令检测FLASH是否能够继续下一步操作，主要检测WEL和WIP位。
2) SO_IO并不是一定随着时序在发送结束后立即置高。是否为一不影响后续指令操作，一切看状态寄存器。
3) PP操作时，若给定地址不是页头地址，当数据写数据超过当前页区域时，后续数据将从当前页区域首地址继续写数据。而读书则自动做地址偏移。
- Flash命令和SPI协议时序
1.1. Flash指令

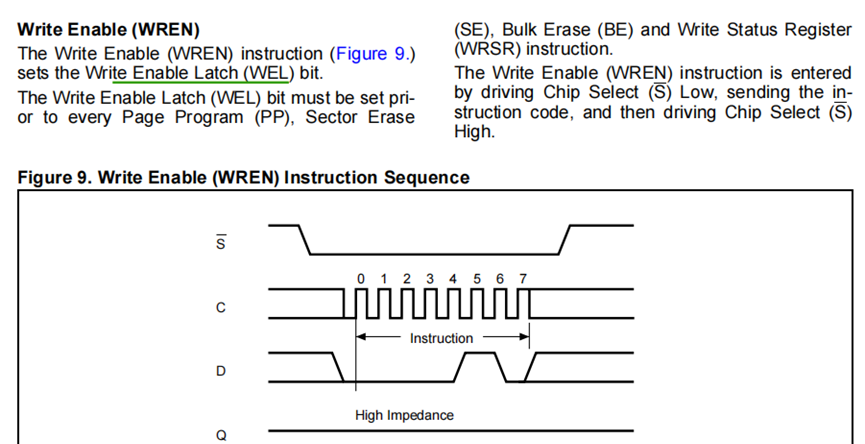

写使能（WREN）需要在PP、SE、BE、操作前将wel写使能处于锁存状态。
.
1.2. SPI时序
1.2.1. READ(Read Data Bytes)
作用：读取数据；
时序图（SPI mode）：

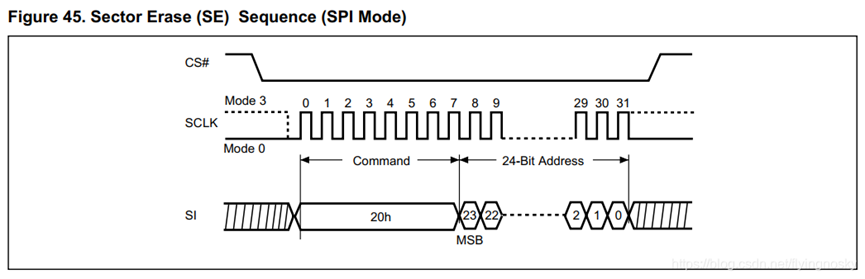

1.2.2. SE(Sector Erase)
作用：将扇区所有数据擦除即全“1”；在发送SE之前需要发送WREN将WEL位设置；
时序图（SPI mode）：

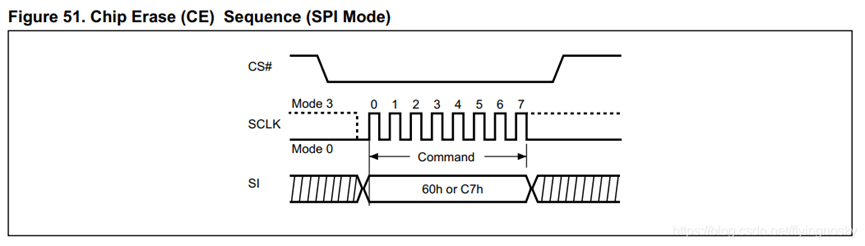

1.2.3. CE(Chip Erase)
作用：将FLASH上所有数据擦除即全“1”；在发送之前需要发送WREN将WEL位设置；
时序图（SPI mode）：
1.2.4. PP(Page Program)
作用：对内存写0；在发送之前需要发送WREN将WEL位设置；若发送的数据超过256Bytes，它会将最后256Bytes发送到FLASH；若发送的数据不超过256Bytes，数据将发送到请求的地址；
时序图（SPI mode）：
- 仿真以及时序对齐：
Spi读FIFO数据，初始设计时序逻辑的spi_clk下降沿触发32位宽的fifo_dout左移一位，由于spi写数据时为连续写入，导致从fifo中读出数据时无法及时触发读rd_en使能，所以写入数据始终为初始数据；
修改为组合逻辑，设置spi_clk 的上升沿信号(spi_pos)和下降沿信号(spi_neg),组合逻辑中触发32位宽数据fifo_dout的移位以及从FIFO中读数据。
跨时钟域处理：对于clk_sys时钟域的读写指令信号，通过打三拍的方式在spi_clk慢时钟域抓取。
仿真：
写数据仿真；
读数据仿真；
FLASH时钟原语配置：
STARTUPE2 #(
.PROG_USR ("FALSE"),
.SIM_CCLK_FREQ (0.0)
)
STARTUPE2_inst(
.CFGCLK (cfgclk),
.CFGMCLK (cfgmclk),
.EOS (eos),
.PREQ (),
.CLK (0),
.GSR (0),
.GTS (0),
.KEYCLEARB (1),
.PACK (1),
.USRCCLKO (usrcclk),
.USRCCLKTS (0),
.USRDONEO (1),
.USRDONETS (0)
);
CFGCLK，配置逻辑主时钟，仅在配置时有输出，在 master 模式下也一直存在（存疑；根据后面的测试，文档所说的 Persist Enabled 应当指的是 Master 模式下一直使能/连接，但除了配置的时候存在时钟，其他时候为无效的高电平；在配置了 USRCCLK 时，在 FPGA 配置结束后三个 clk 该时钟将切换到 USRCCLK）。Configuration mode 是根据 M[2:0] 管脚配置的，最常用的是 M[2:0]=001 对应的 Master SPI 配置模式，笔者开发板即本模式，Master 模式下 CCLK 由 FPGA 输出给 FLASH 的 SCK；
EOS，End Of Start，指示 FPGA 配置的结束；
CFGMCLK，配置内部振荡器时钟，是从内部的一个锁相环输出的 65MHz 时钟（不是很准，笔者输出到 GPIO 用示波器看过，那块板子的 ~68MHz）；
USRDONEO，输出到FPGA 的 DONE_0 管脚。一般而言，在硬件设计中会在这个管脚挂一个 LED 灯，以指示 FPGA 完成配置开始运行；
USRDONETS，控制 DONE 管脚的三态门，1 将设置为高阻，0 将会把用户给入的 USRDONEO 输出到 DONE_0 管脚；
USRCCLKO，在配置完成后，驱动 CCLK_0 管脚的用户自定义时钟。在配置完成后，前三个时钟周期用于切换时钟源，且不会被输出，但如果使用了 EMCCLK 管脚，则 EMCCLK 信号会出现在 CCLK 管脚上，直到过渡到用户自定义时钟；
USRCCLKTS，控制 USRCCLKO 的三态门；
GTS，全局三态门使能，要用户自定义 CCLK/DONE 等，此管脚必须置低。
