协调多个对象之间的交互 —— 中介者模式

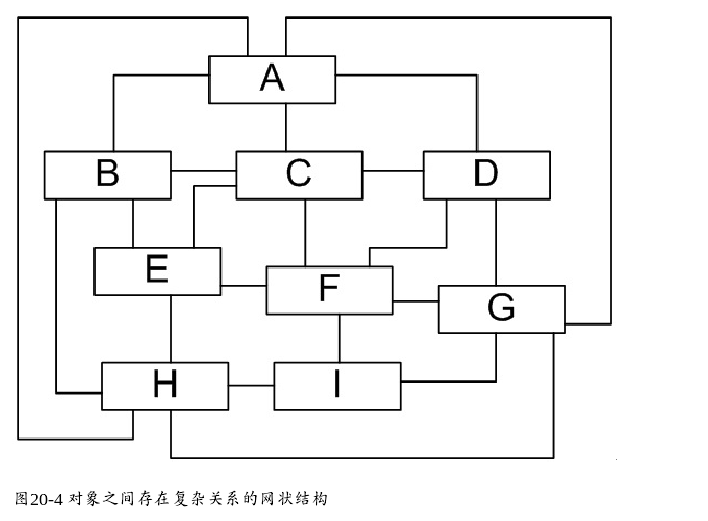

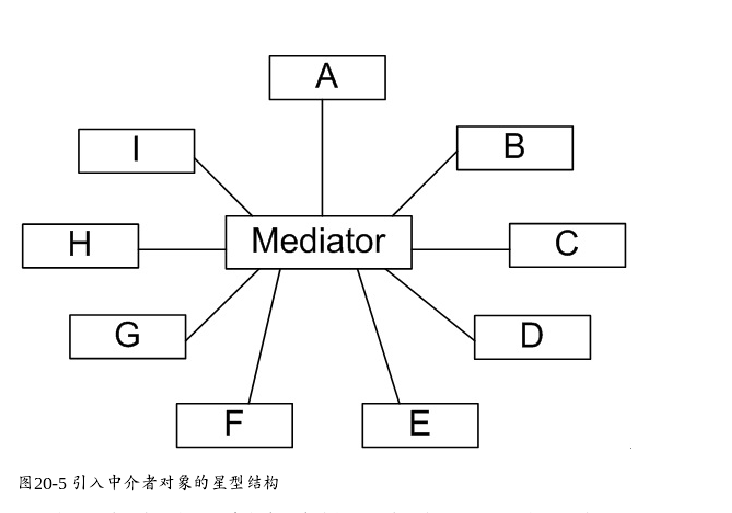

中介者模式可以使对象之间的关系数量急剧减少，通过引入中介者对象，可以将系统的网状 结构变成以中介者为中心的星形结构，如图20-5所示。在这个星形结构中，同事对象不再直接 与另一个对象联系，它通过中介者对象与另一个对象发生相互作用。中介者对象的存在保证 了对象结构上的稳定，也就是说，系统的结构不会因为新对象的引入带来大量的修改工作。

中介者模式定义如下： 中介者模式(Mediator Pattern)：用一个中介对象（中介者）来封装一系列的对象交互，中 介者使各对象不需要显式地相互引用，从而使其耦合松散，而且可以独立地改变它们之 间的交互。

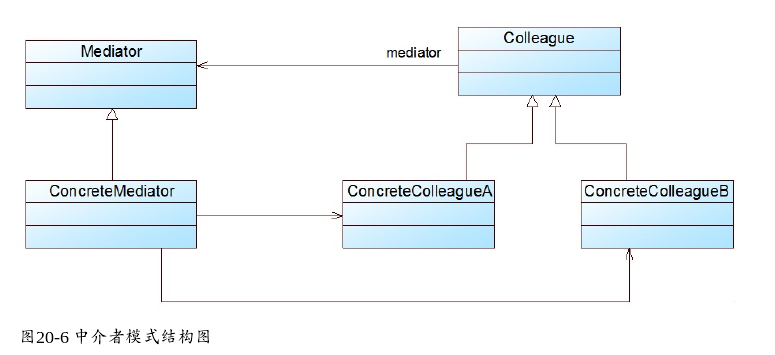

在中介者模式中，我们引入了用于协调其他对象/类之间相互调用的中介者类，为了让系统具 有更好的灵活性和可扩展性，通常还提供了抽象中介者，其结构图如图20-6所示：

在中介者模式结构图中包含如下几个角色：

● Mediator（抽象中介者）：它定义一个接口，该接口用于与各同事对象之间进行通信。

● ConcreteMediator（具体中介者）：它是抽象中介者的子类，通过协调各个同事对象来实现 协作行为，它维持了对各个同事对象的引用。

● Colleague（抽象同事类）：它定义各个同事类公有的方法，并声明了一些抽象方法来供子类 实现，同时它维持了一个对抽象中介者类的引用，其子类可以通过该引用来与中介者通信。

● ConcreteColleague（具体同事类）：它是抽象同事类的子类；每一个同事对象在需要和其他 同事对象通信时，先与中介者通信，通过中介者来间接完成与其他同事类的通信；在具体同事类中实现了在抽象同事类中声明的抽象方法。

在中介者模式中，典型的抽象中介者类代码如下所示：

abstract class Mediator {
protected ArrayList<Colleague> colleagues; //用于存储同事对象
//注册方法，用于增加同事对象
public void register(Colleague colleague) {
colleagues.add(colleague);
}
//声明抽象的业务方法
public abstract void operation();
}

具体中介者类代码如下所示：

 class ConcreteMediator extends Mediator {

//实现业务方法，封装同事之间的调用
public void operation() {
......
((Colleague)(colleagues.get(0))).method1(); //通过中介者调用同事类的方法
......
}
}

在抽象同事类中维持了一个抽象中介者的引用，用于调用中介者的方法，典型的抽象同事类 代码如下所示：

abstract class Colleague {
protected Mediator mediator; //维持一个抽象中介者的引用
public Colleague(Mediator mediator) {
this.mediator=mediator;
}
public abstract void method1(); //声明自身方法，处理自己的行为
//定义依赖方法，与中介者进行通信
public void method2() {
mediator.operation();
}
}

典型的具体同事类代码如下所示：

class ConcreteColleague extends Colleague {
public ConcreteColleague(Mediator mediator) {
super(mediator);
}
//实现自身方法
public void method1() {
......
}

//定义依赖方法，与中介者进行通信
public void method2() {
mediator.operation();
}

}

20.3 完整解决方案

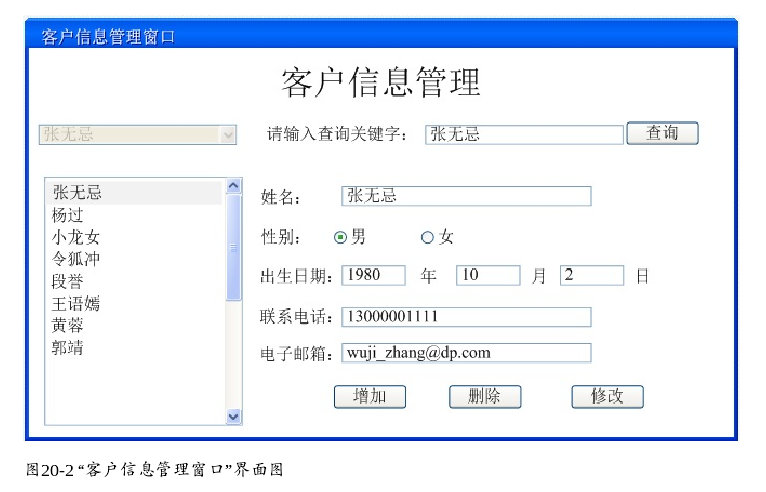

公司开发人员通过分析发现，在图20-2中，界面组件之间存在较为复杂的交互关系：如 果删除一个客户，要在客户列表(List)中删掉对应的项，客户选择组合框(ComboBox)中客户名 称也将减少一个；如果增加一个客户信息，客户列表中需增加一个客户，且组合框中也将增 加一项。

如果实现界面组件之间的交互是公司开发人员必须面对的一个问题？公司开发人员对组件之间的交互关系进行了分析，结果如下：

(1) 当用户单击“增加”按钮、“删除”按钮、“修改”按钮或“查询”按钮时，界面左侧的“客户选择 组合框”、“客户列表”以及界面中的文本框将产生响应。

(2) 当用户通过“客户选择组合框”选中某个客户姓名时，“客户列表”和文本框将产生响应。

(3) 当用户通过“客户列表”选中某个客户姓名时，“客户选择组合框”和文本框将产生响应。 于是，Sunny公司开发人员根据组件之间的交互关系绘制了如图20-3所示初始类图：



原方案：

现方案：

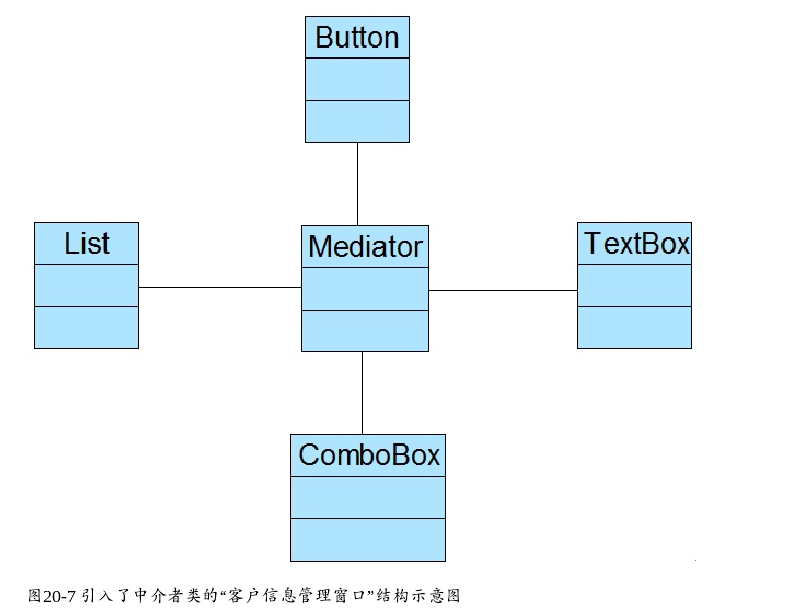

为了协调界面组件对象之间的复杂交互关系，Sunny公司开发人员使用中介者模式来设计客户 信息管理窗口，其结构示意图如图20-7所示：

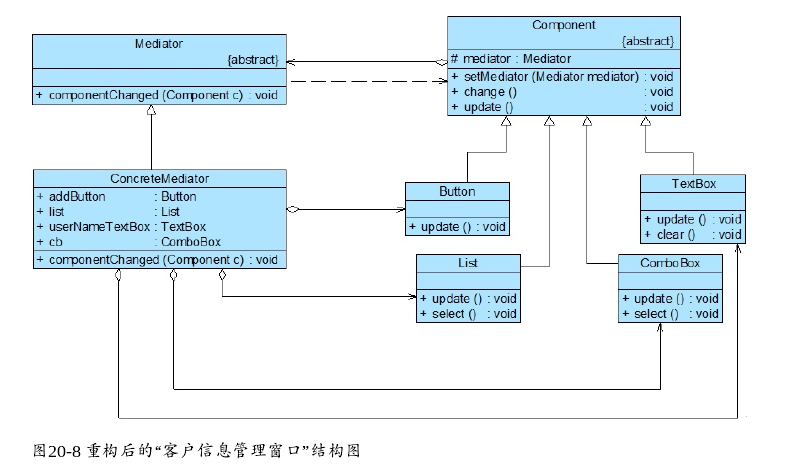

在图20-8中，ConcreteMediator充当具体中介者类，ConcreteMediator维持 了对具体同事类的引用，抽象同事类维持了对抽象中介者的引用。完整代码如下所示：

 抽象中介者：

abstract class Mediator {
public abstract void componentChanged(Component c);
}

具体中介者：

class ConcreteMediator extends Mediator {
    //维持对各个同事对象的引用
    public Button addButton;
    public List list;
    public TextBox userNameTextBox;
    public ComboBox cb;

    //封装同事对象之间的交互
    public void componentChanged(Component c) {
        //单击按钮
if(c == addButton) {
            System.out.println("--单击增加按钮--");
            list.update();
            cb.update();
            userNameTextBox.update();
        }
        //从列表框选择客户
        else if(c == list) {
            System.out.println("--从列表框选择客户--");
            cb.select();
            userNameTextBox.setText();
        }
        //从组合框选择客户
        else if(c == cb) {
            System.out.println("--从组合框选择客户--");
            cb.select();
            userNameTextBox.setText();
        }
    }
}

抽象同事类:

abstract class Component {
    protected Mediator mediator;

    public void setMediator(Mediator mediator) {
        this.mediator = mediator;
    }

    //转发调用
    public void changed() {
        mediator.componentChanged(this);
    }

    public abstract void update();
}

具体同事类：

//按钮类：具体同事类
class Button extends Component {
    public void update() {
        //按钮不产生交互
    }
}

//列表框类：具体同事类
class List extends Component {
    public void update() {
        System.out.println("列表框增加一项：张无忌。");
    }

    public void select() {
        System.out.println("列表框选中项：小龙女。");
    }
}

//组合框类：具体同事类
class ComboBox extends Component {
    public void update() {
        System.out.println("组合框增加一项：张无忌。");
    }

    public void select() {
        System.out.println("组合框选中项：小龙女。");
    }
}

//文本框类：具体同事类
class TextBox extends Component {
    public void update() {
        System.out.println("客户信息增加成功后文本框清空。");
    }

    public void setText() {
        System.out.println("文本框显示：小龙女。");
    }
}

编写如下客户端测试代码：



class Client {
    public static void main(String args[]) {
        //定义中介者对象
        ConcreteMediator mediator;
        mediator = new ConcreteMediator();

        //定义同事对象
        Button addBT = new Button();
        List list = new List();
        ComboBox cb = new ComboBox();
        TextBox userNameTB = new TextBox();

        addBT.setMediator(mediator);
        list.setMediator(mediator);
        cb.setMediator(mediator);
        userNameTB.setMediator(mediator);

        mediator.addButton = addBT;
        mediator.list = list;
        mediator.cb = cb;
        mediator.userNameTextBox = userNameTB;

        addBT.changed();
        System.out.println("-----------------------------");
        list.changed();
    }
}

编译并运行程序，输出结果如下：



--单击增加按钮--
列表框增加一项：张无忌。
组合框增加一项：张无忌。
客户信息增加成功后文本框清空。
-----------------------------
--从列表框选择客户--
组合框选中项：小龙女。
文本框显示：小龙女。
