深入浅出UML类图（五）

实例分析3——售票机控制程序

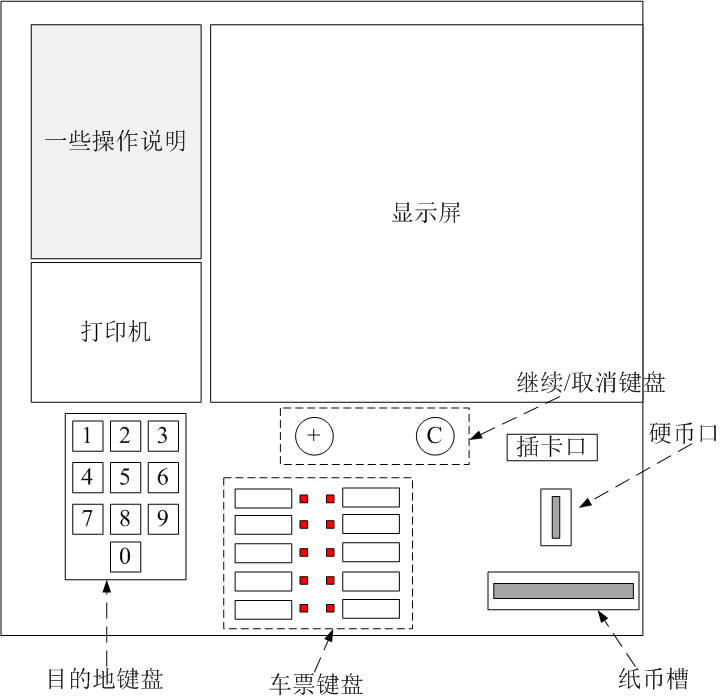

      某运输公司决定为新的售票机开发车票销售的控制软件。图I给出了售票机的面板示意图以及相关的控制部件。

图I   售票机面板示意图



 售票机相关部件的作用如下所述：

      (1) 目的地键盘用来输入行程目的地的代码（例如，200表示总站）。

      (2) 乘客可以通过车票键盘选择车票种类（单程票、多次往返票和座席种类）。

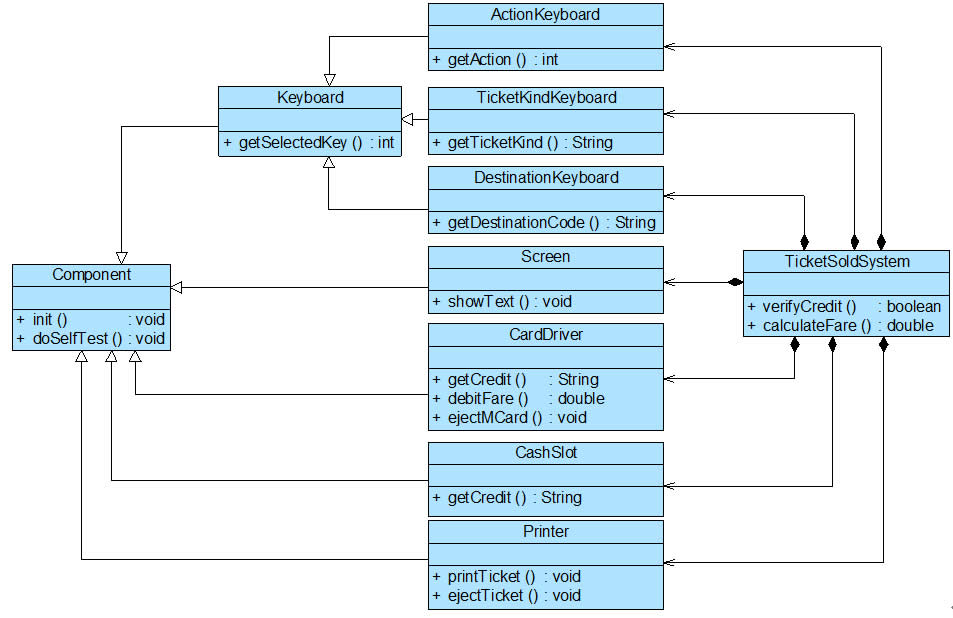

      参考类图如下：





类说明：

Component抽象部件类，所有部件类的父类



Keyboard抽象键盘类

ActionKeyboard继续/取消键盘类

TicketKindKeyboard车票种类键盘类

DestinationKeyboard目的地键盘类



Printer打印机类

Screen显示屏类

CardDriver卡驱动器类

CashSlot现金（硬币/纸币）槽类

TicketSoldSystem售票系统类



方法说明：

CardDriver的getCredit()方法获取金额

CardDriver的debitFare()方法更新卡余额

CardDriver的ejectMCard()方法退卡



Component 的init()方法初始化部件

Component 的doSeltTest()方法自检



TicketSoldSystem的verifyCredit()方法验证金额

TicketSoldSystem的calculateFare()方法计算费用
