深入浅出UML类图（一）

类图用于描述系统中所包含的类以及它们之间的相互关系，帮助人们简化对系统的理解
1. 类
类图(Class Diagram)使用出现在系统中的不同类来描述系统的静态结构，它用来描述不同的类以及它们之间的关系。
(1) 实体类：实体类对应系统需求中的每个实体，它们通常需要保存在永久存储体中，一般使用数据库表或文件来记录。实体类来源于需求说明中的名词，如学生、商品等。
(2) 控制类：控制类用于体现应用程序的执行逻辑，提供相应的业务操作，将控制类抽象出来可以降低界面和数据库之间的耦合度。控制类一般是由动宾结构的短语（动词+名词）转化来的名词，如增加商品对应有一个商品增加类，注册对应有一个用户注册类等。
(3) 边界类：边界类用于对外部用户与系统之间的交互对象进行抽象，主要包括界面类，如对话框、窗口、菜单等。
2. 类的UML图示

　　　　　　　　　　　　　　　　　　

 图1 类的UML图示

图1对应的Java代码片段如下：

public class Employee {
    private String name;
    private int age;
    private String email;

    public void modifyInfo() {
        ......
    }
}

在UML类图中，类一般由三部分组成：

      (1) 第一部分是类名：每个类都必须有一个名字，类名是一个字符串。

      (2) 第二部分是类的属性(Attributes)：属性是指类的性质，即类的成员变量。一个类可以有任意多个属性，也可以没有属性。

      UML规定属性的表示方式为：

可见性  名称:类型 [ = 缺省值 ]

其中：

      “可见性”表示该属性对于类外的元素而言是否可见，包括公有(public)、私有(private)和受保护(protected)三种，在类图中分别用符号+、-和#表示。
      “名称”表示属性名，用一个字符串表示。
      “类型”表示属性的数据类型，可以是基本数据类型，也可以是用户自定义类型。
      “缺省值”是一个可选项，即属性的初始值。
      (3) 第三部分是类的操作(Operations)：操作是类的任意一个实例对象都可以使用的行为，是类的成员方法。

      UML规定操作的表示方式为：

可见性  名称(参数列表) [ : 返回类型]

      其中：

      “可见性”的定义与属性的可见性定义相同。
      “名称”即方法名，用一个字符串表示。
      “参数列表”表示方法的参数，其语法与属性的定义相似，参数个数是任意的，多个参数之间用逗号“，”隔开。
      “返回类型”是一个可选项，表示方法的返回值类型，依赖于具体的编程语言，可以是基本数据类型，也可以是用户自定义类型，还可以是空类型(void)，如果是构造方法，则无返回类型。

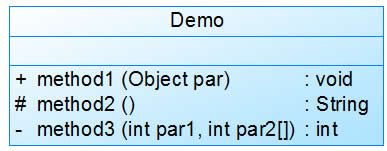

      在类图2中，操作method1的可见性为public(+)，带入了一个Object类型的参数par，返回值为空(void)；操作method2的可见性为protected(#)，无参数，返回值为String类型；操作method3的可见性为private(-)，包含两个参数，其中一个参数为int类型，另一个为int[]类型，返回值为int类型。

图2 类图操作说明示意图
