ARM_Cortex-M0 DesignStart系列--3rtl仿真过程的详细分析

1. 概述
   书接上文《ARM_Cortex-M0 DesignStart系列—2基于xrun的rtl仿真》，本文依然以hello这个test为例，来说明整个rtl仿真的详细过程。通过对整个仿真过程的分析，有助于我们对SoC level仿真的理解以及对整个项目的理解。
   让我们沿着，仿真的逻辑顺序以及数据流的方向出发。第一站当然是总的makefile脚本入口处。别忘了我们上文中使用的脚本路径以及脚本命令：
   ..cortexm0_designstart/systems/cortex_m0_mcu/rtl_sim/makefile
   make compile_xm
   make sim_xm_indago TESTNAME=hello TOOL_CHAIN=gcc

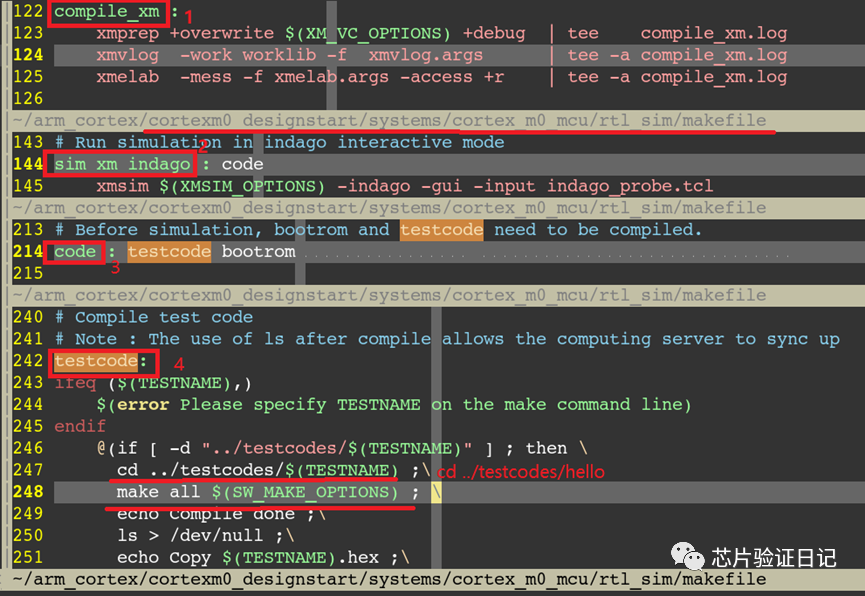

2. 仿真主目录下makefile分析(compile+testcode)
   编译所有rtl文件

3. case中的makefile分析(生成hello.hex)
   主要是利用arm自带的c语言编译器(arm-none-eabi-gcc)，将hello.c编译成hello.hex文件。目的是，在仿真开始通过initail语句初始化在ROM中，供rtl仿真使用。

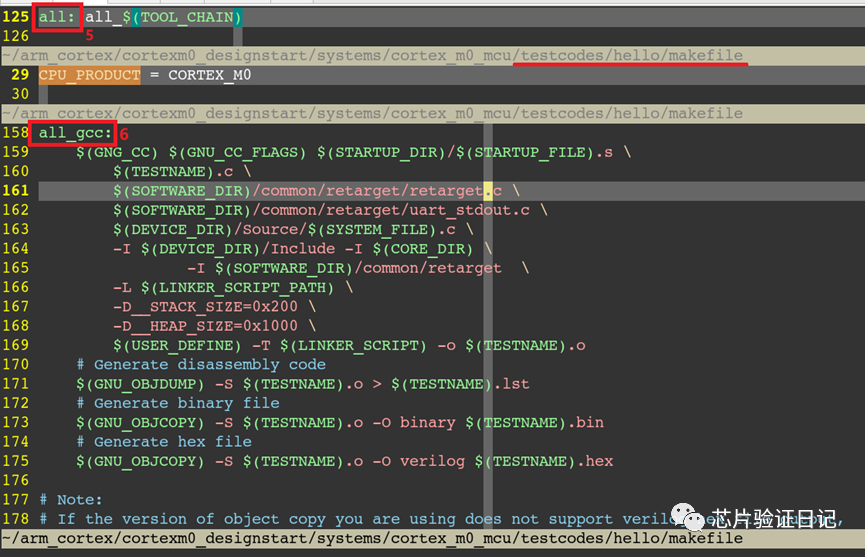

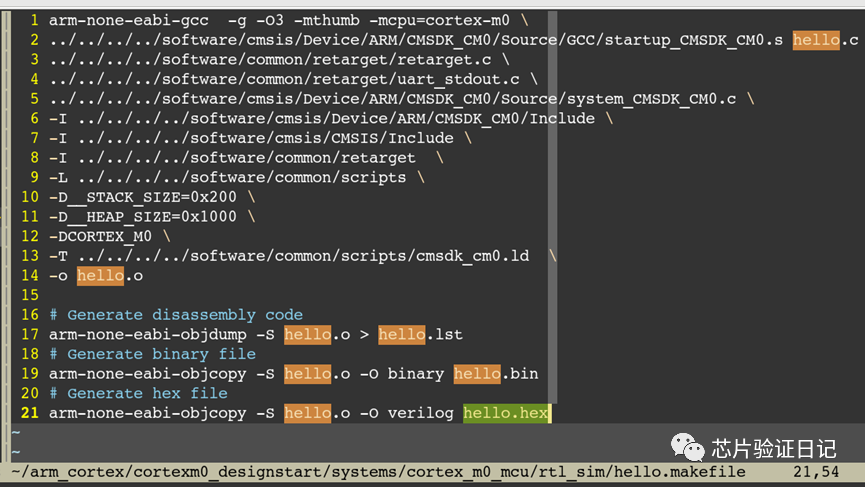

   将上图中line158的all_gcc展开如下：

   3.1 如何查看编译选项的帮助信息

   3.2 arm-none-eabi-gcc选项分析
   首先是arm-none-elabi-gcc名字的介绍

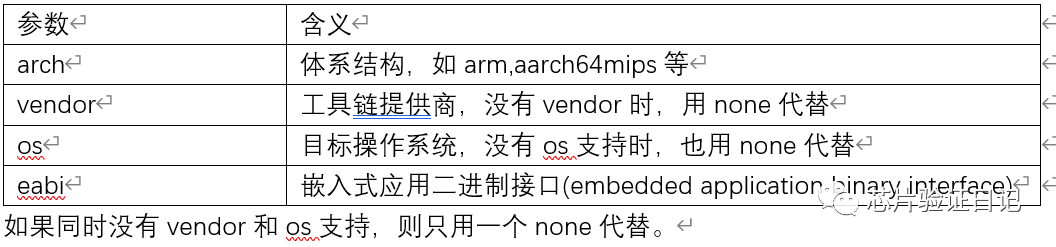

   GNU for ARM编译器的命名规则
   arch [-vendor] [-os] [-(gnu)eabi] [-gcc]

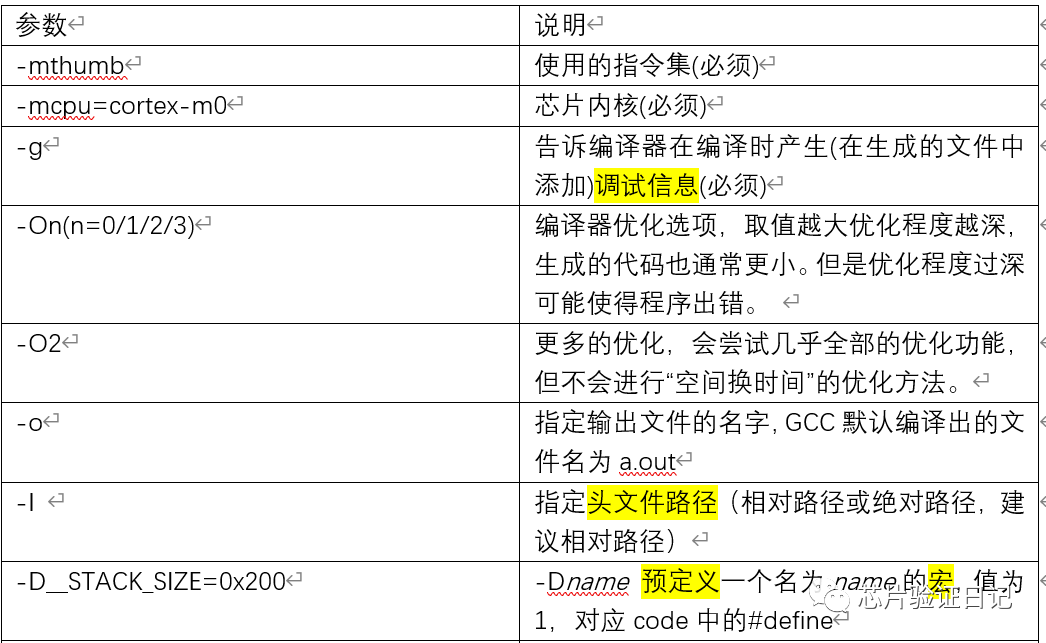

   编译的时候有两种文件，一种是汇编启动文件，一种是c源文件。首先需要说明一些编译任何一个文件都需要带上的参数：


   关于优化等级的选择:
   a). gcc中指定优化级别的参数有：-O0、-O1、-O2、-O3、-Og、-Os、-Ofast。
   b). 在编译时，如果没有指定上面的任何优化参数，则默认为 -O0，即没有优化。
   c). 参数 -O1、-O2、-O3 中，随着数字变大，代码的优化程度也越高，不过这在某种意义上来说，也是以牺牲程序的可调试性为代价的。
   d). 参数-Og是在-O1的基础上，去掉了那些影响调试的优化，所以如果最终是为了调试程序，可以使用这个参数。不过光有这个参数也是不行的，这个参数只是告诉编译器，编译后的代码不要影响调试，但调试信息的生成还是靠 -g 参数的。
   e). 参数 -Os 是在-O2的基础上，去掉了那些会导致最终可执行程序增大的优化，如果想要更小的可执行程序，可选择这个参数。
   f). 参数 -Ofast 是在 -O3 的基础上，添加了一些非常规优化，这些优化是通过打破一些国际标准（比如一些数学函数的实现标准）来实现的，所以一般不推荐使用该参数。
   g). 如果想知道上面的优化参数具体做了哪些优化，可以使用 arm-none-eabi-gcc -Q --help=optimizers 命令来查询。
   3.3 启动文件编译：
   启动文件一般是由汇编写成，汇编文件的格式有.S和.s之分：
   .S：表明文件中含有预处理指令（比如#define），需要先进行处理，如果使用的是.S文件，那么需要带上-x assembler-with-cpp参数。
   .s：表明文件不需要处理，可以直接编译。本例子是startup_CMSDK_CM0.s；
   3.4 链接
   链接重要的部分有两点：链接文件和传递给链接器的参数。原理是链接器根据链接文件xx.ld 对hello.o这个文件开始链接，生成包含了调试信息的elf文件。
   本例中并没有调用arm-none-eabi-ld这个链接器，所有的都放在编译里面进行了。arm-none-eabi-ld为链接器，即最后链接所有.o文件生成可执行文件elf的工具。一般我们不使用 arm-none-eabi-ld 的指令调用它，而是通过使用arm-none-eabi-gcc 来调用，因为前者对c/cpp文件混合型生成的.o文件们的支持性不好，所以官方的说明书中也推荐使用arm-none-eabi-gcc 指令来代替arm-none-eabi-ld，如下：
   arm-none-eabi-gcc -o hello hello.o
   3.5 生成bin文件和hex文件
   arm-none-eabi-objdump是反汇编指令，参数-S表明尽可能的把本来的代码和反汇编出来的代码一同出现出来，-S参数需求结合arm-linux-gcc编译参数-g，反汇编时一起输出本来的代码。
   利用arm-none-eabi-objcopy工具可以将elf文件转化为适合于mcu的bin文件和hex文件，其中参数-O（大写o）用于指定输出文件的格式（默认是bin格式）
4. 仿真主目录下makefile分析(bootrom)

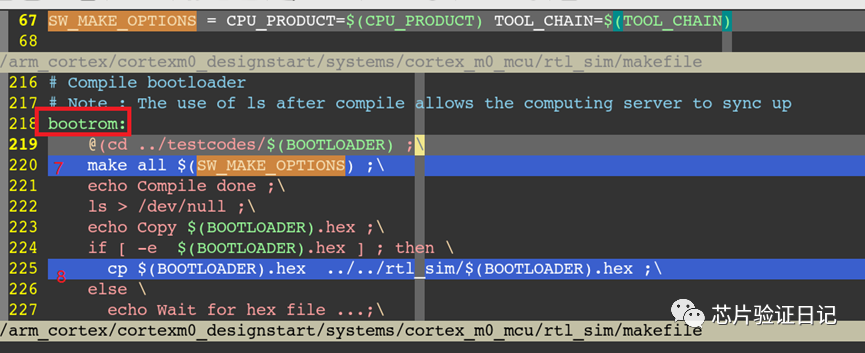

   如下图所示，首先会调用bootloader目录下的make all_gcc，然后把生成的bootloader.hex拷贝到主仿真目录rtl_sim下。

5. bootloader目录下makefile分析(bootrom)

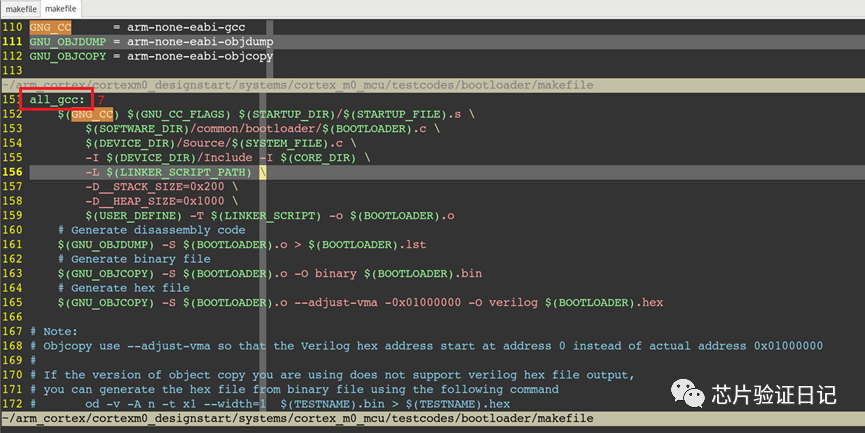

   如下图所示，由于我们是rtl仿真并没有用到bootloader。所以这一部分不做太多展开。后续FPGA上板调试的时候会用到。

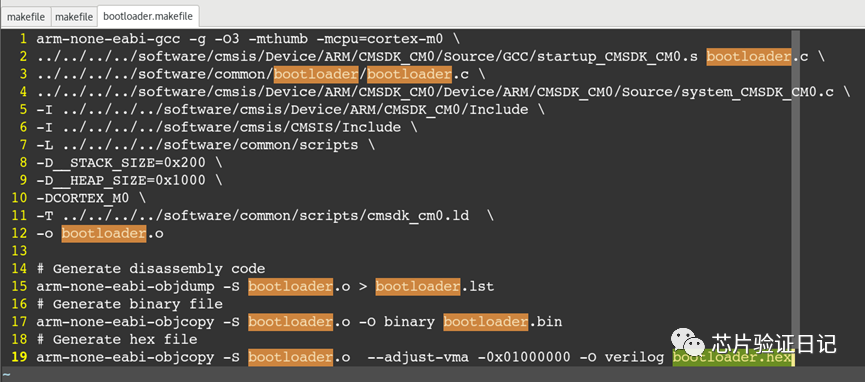

   将上面的all_gcc展开后，如下图所示。参考3.的分析，这里就不赘述了。

6. 仿真rtl
   参考下图中仿真主目录rtl_sim下的makefile，对rtl进行仿真。至此，好像rtl仿真流程上基本结束了。但是这个case(hello)的数据是怎么传入仿真环境的？

7. case(hello)的数据是怎么传入仿真的

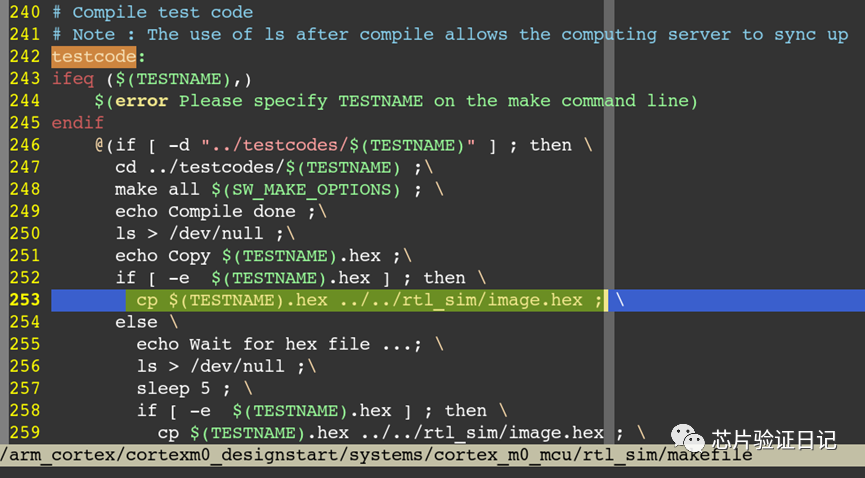

   step1: 如下图所示，在主makefile中调用case hello的makefile，从而产生hello.hex，然后将生成的hello.hex拷贝到主仿真目录，并重新命名为image.hex。

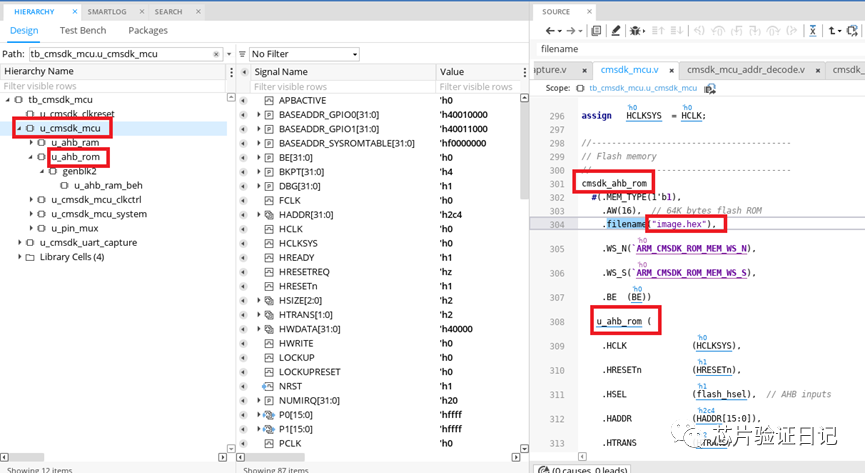

   step2: 如下图所示，在文件cmskd_ahb_mcu.v中将image.hex传给了文件cmsdk_ahb_rom.v的filename了。

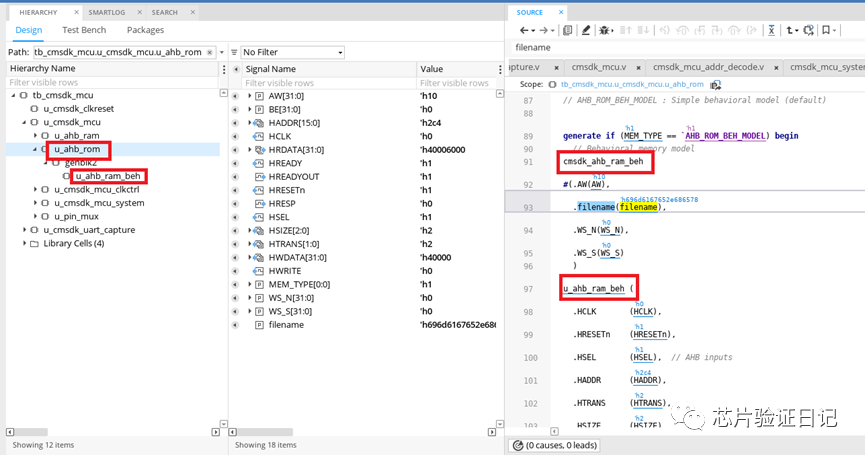

   step3: 如下图所示，在文件cmsdk_ahb_rom.v中，又将image.hex通过filename的形式传给cmsdk_ahb_ram_beh.v了。

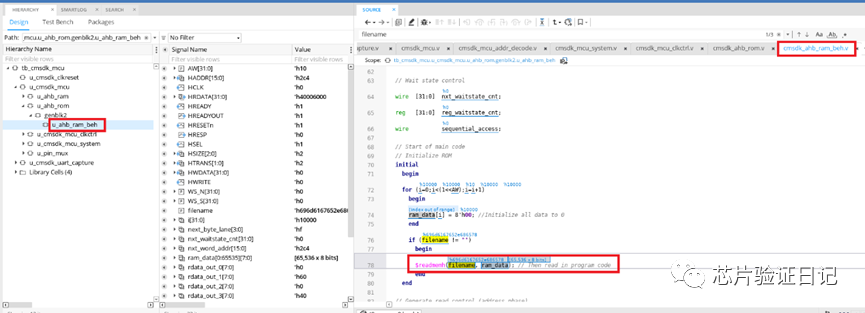

   step4: 如下图所示，在文件cmsdk_ahb_ram_beh.v中，通过$readmemh这个系统函数，将image.hex以filename的形式传给ram_data这个二维数组了。

   step5: 如下图所示，在文件cmsdk_ahb_ram_beh.v中，仿真开始后， ram_data这个二维数组中的数据(image.hex中的内容)，被依次放入rdata_out0/1/2/3了。

   step6: 如下图所示，在文件cmsdk_ahb_ram_beh.v中，rdata_out0/1/2/3中的数据又被ahb总线读走了。

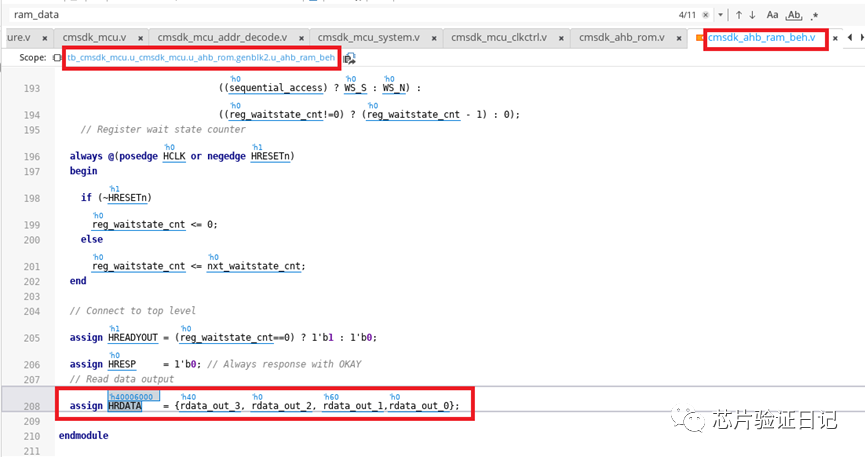

   step7: 如下图所示，HRDATA在文件cmsdk_ahb_ram_beh.v中，rdata_out0/1/2/3中的数据又被ahb总线读走了。

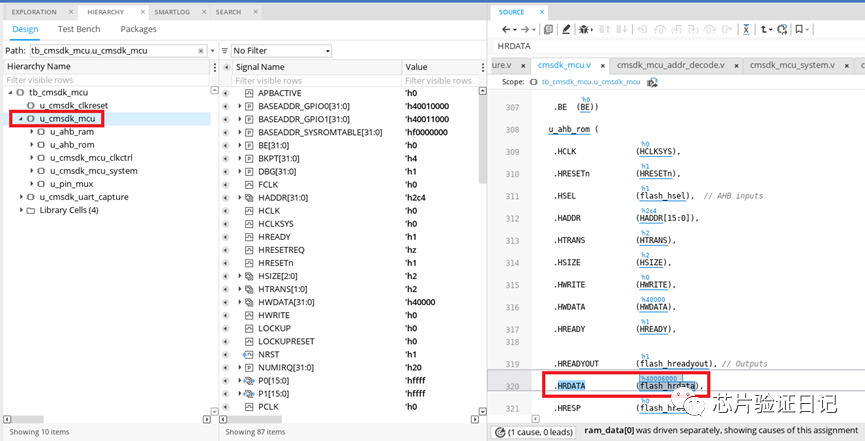

   step8, 经过进一步trace，不出所料，通过ahb总线进入cpu core了。

   至此，好像rtl仿真流程上基本结束了。但是，其实还有很多工作没做，比如整个mcu（SoC）的架构以及细节都值得研究，比如很多具体case的含义还没有展开，比如FPGA上板调试还没做，比如在目前这颗小的SoC上还可以挂其他外设，比如在它的大哥Cortex-M3上还有更多好玩的，可玩的实在是太多，太多了……
