NX2306 工程图/建模环境-注释 （PMI标注）

【写在每个笔记前面：个人学习记录，如有错误，烦请指正，不胜感激。】

1、制图环境添加注释

方法a、【注释】

方法b、【GC工具箱】→【技术要求库】

从此处增加注释，可以有模版直接引用。



2、建模环境添加注释

    （PMI：Product Manufacturing Information 产品加工信息）

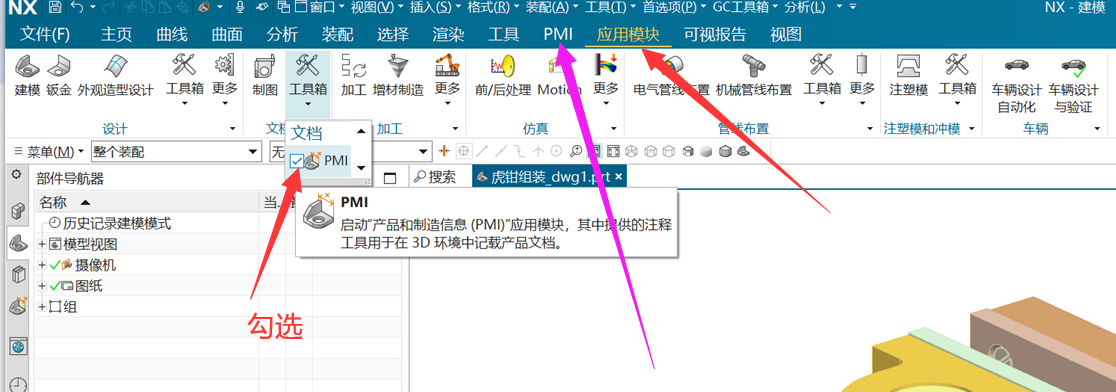

    step1、  【应用模块】→【文档】→【工具箱】→【PMI】勾选，然后【文件】所属行会出现PMI应用模块，如下紫色箭头。

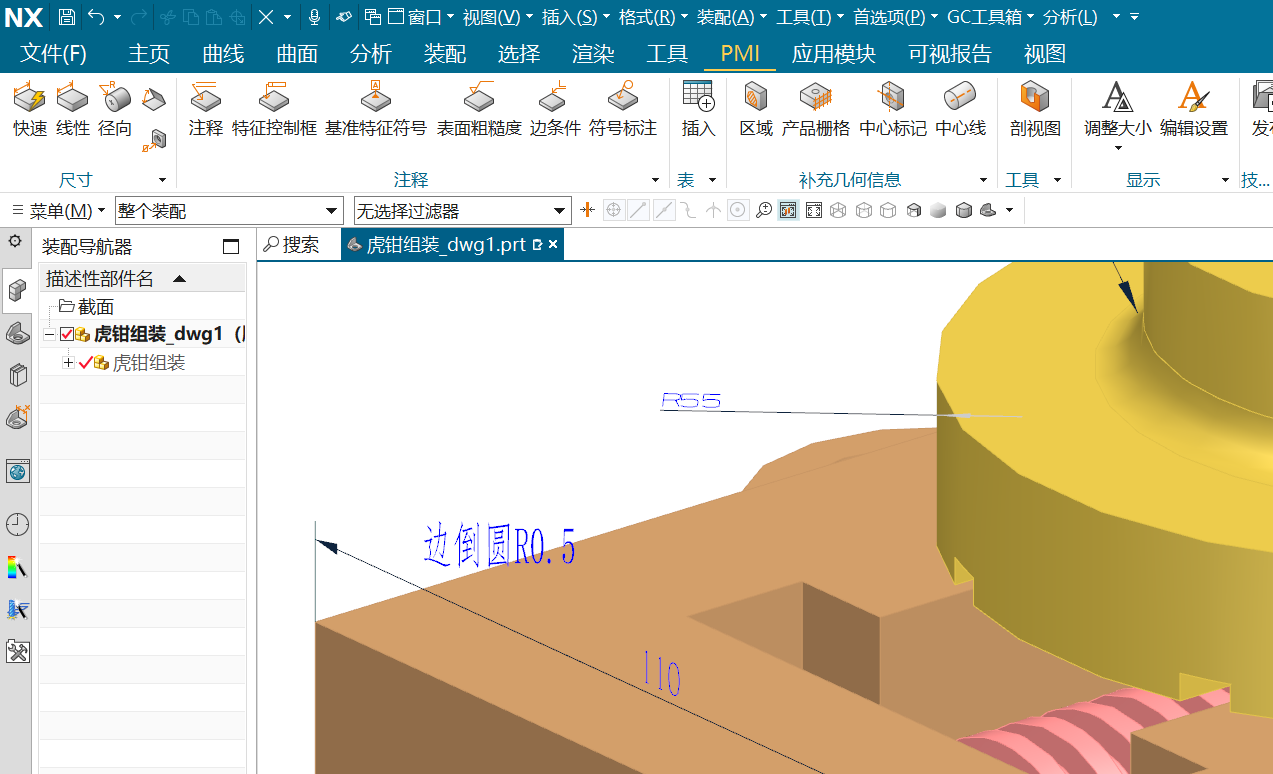

step2、然后在需要的位置添加标注&注释



3、如何将建模标注，继承到制图中

step1、上述PMI插入的内容保存

step2、进入[制图]模块

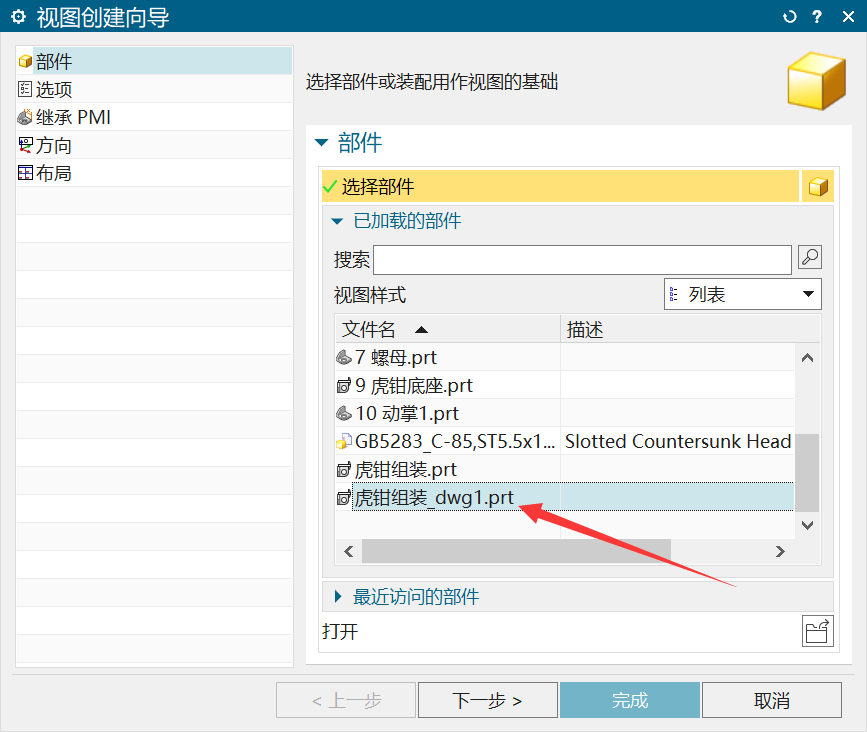

step3、创建视图→选择对应视图..........下一步再下一步，主要是需要继承PMI

step4、继承PMI，来自模型视图

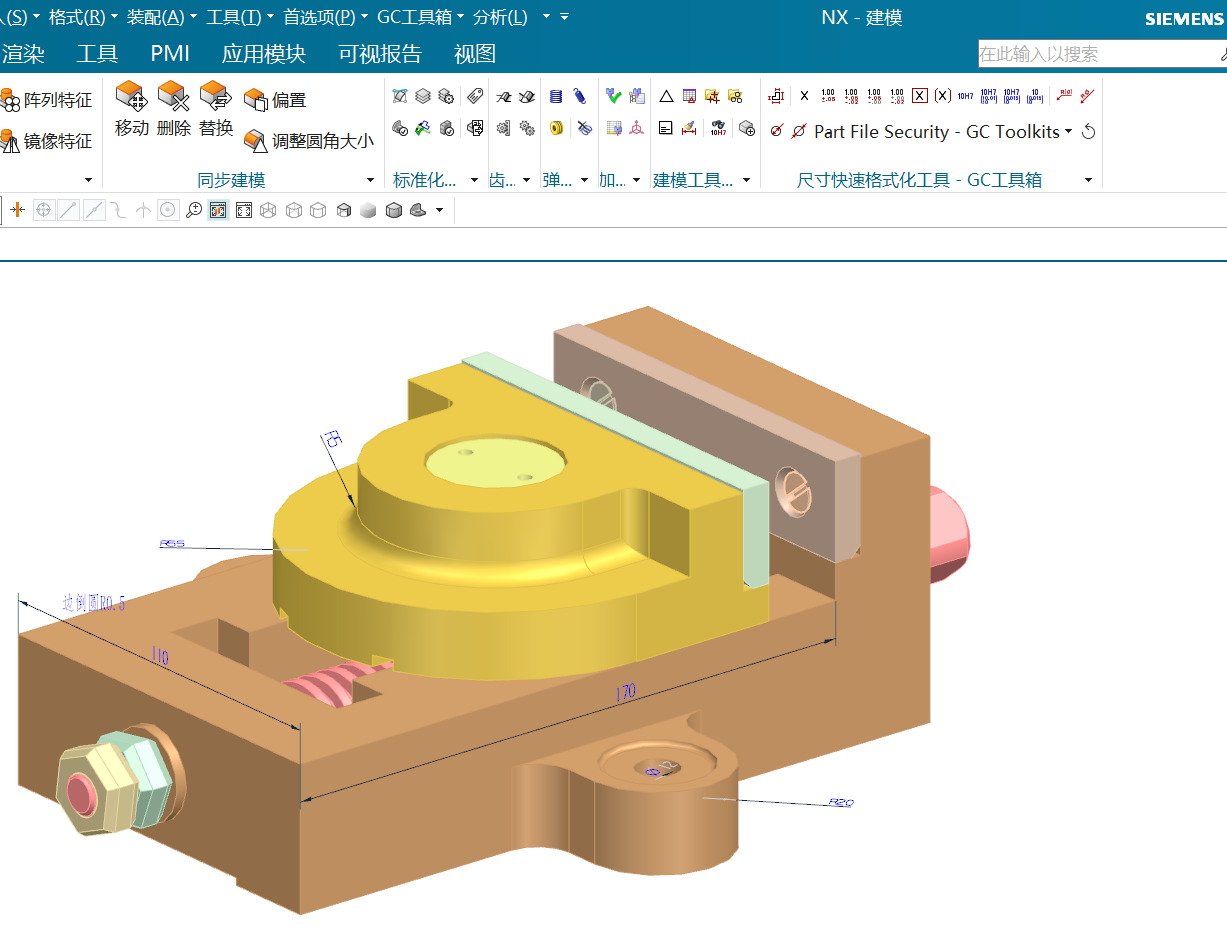

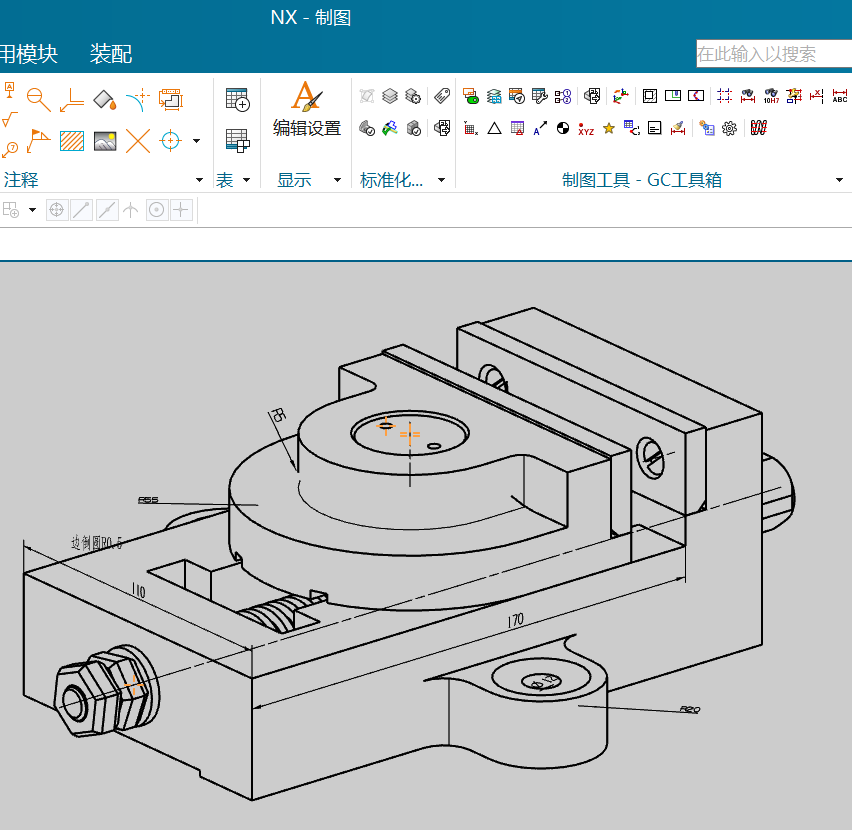

建模、工程图显示分别如下：
