NX2306 工程图-明细栏、图层、组件标号

【写在每个笔记前面：个人学习记录，如有错误，烦请指正，不胜感激。】

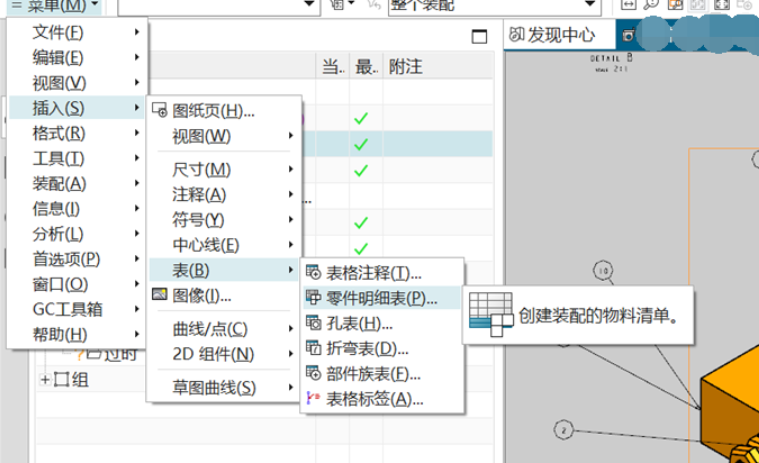

1、自动明细栏

【菜单】→【插入】→【表】→【零件明细表】

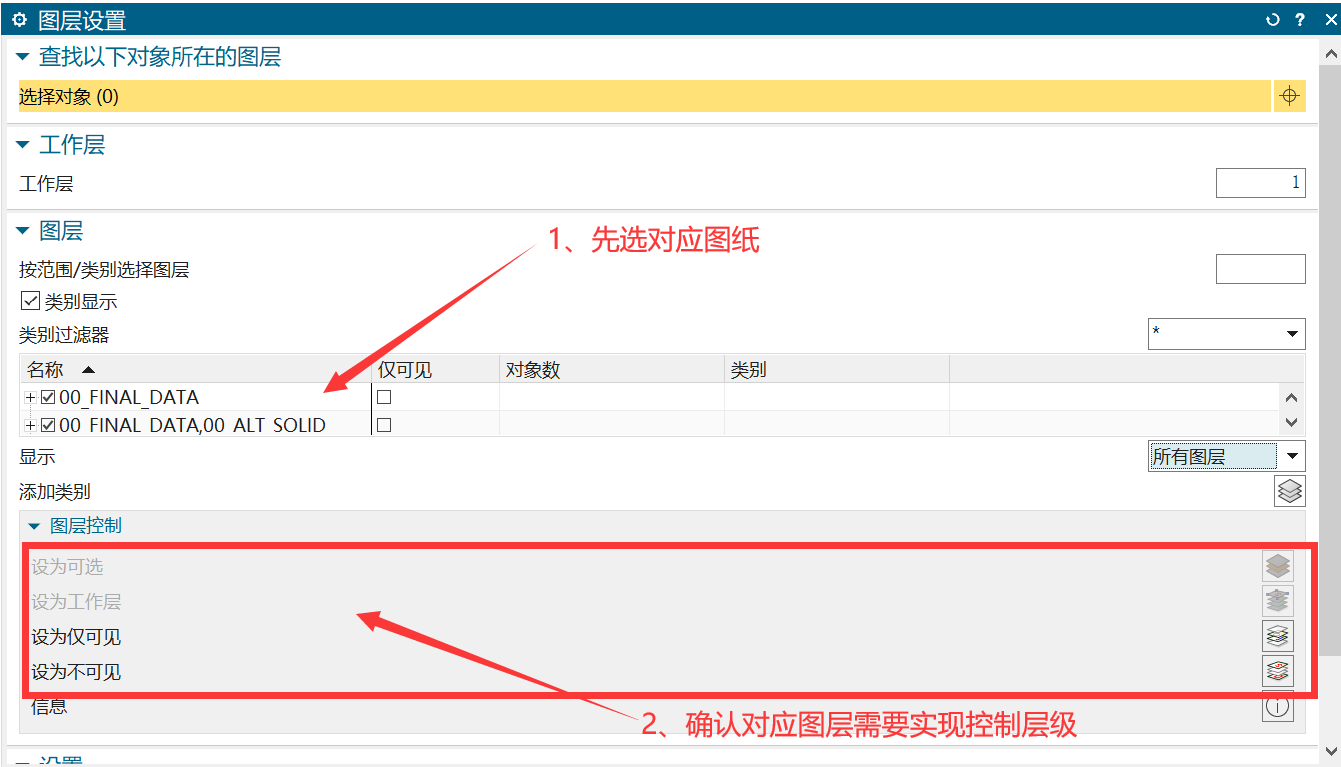

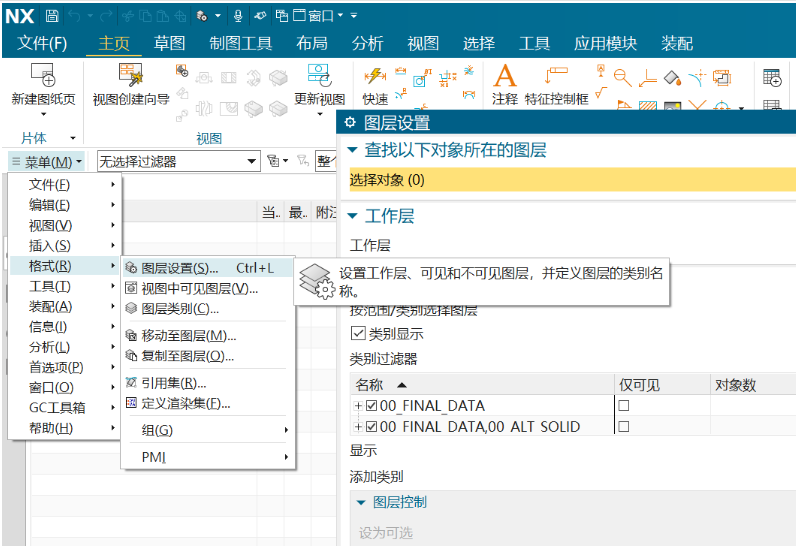

2、图层设置

【菜单】→【格式】→【图层设置】 快捷键：Ctrl+L

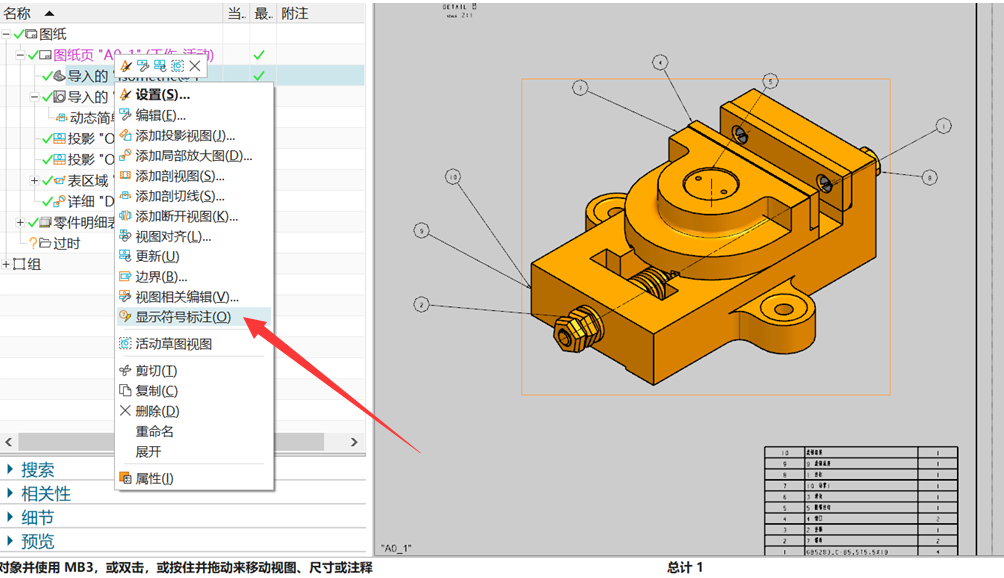

3、组件标号

昨天纠结了很久，不知道在正等测图上匹配明细栏，显示出对应标号要怎么调出来。 插入明细栏后，在对应图面上右击，显示符号标注即可，如图。
