NX2306工程图-字体设置+线条设置

【写在每个笔记前面：个人学习记录，如有错误，烦请指正，不胜感激。】

本期内容源于 技术邻-张伟一，及其他



情形1：打开在已有的图纸上，想要批量修改。如有字不显示，为方框形态/乱码。

方法：【菜单】→【文件】→【实用工具】→【字体】........



情形2：模版设置

写在前面： UG的字体库在 C:\Program Files\Siemens\NX2306\UGII\ugfonts文件夹里，可以自己添加字体，或者不明确自己的想设置的字体叫什么，可以从该处复制字体名称。

方法：

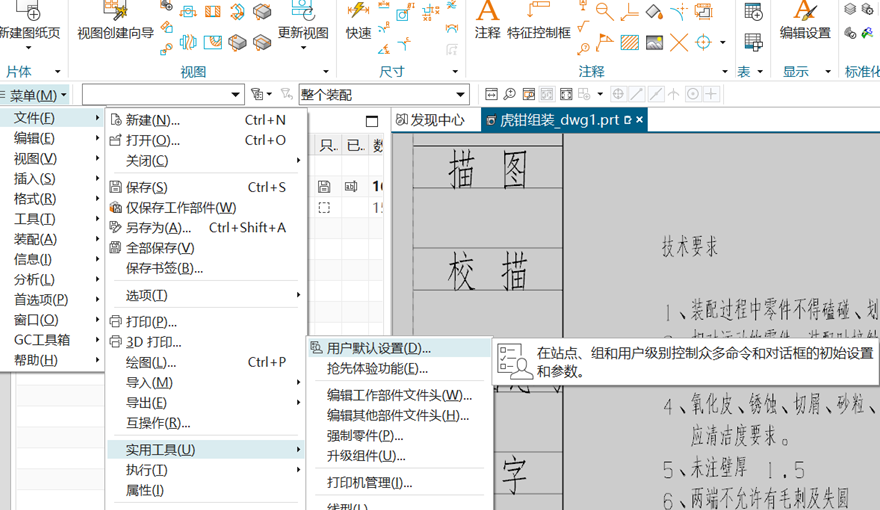

step1：【文件】→【实用工具】→【用户默认设置】

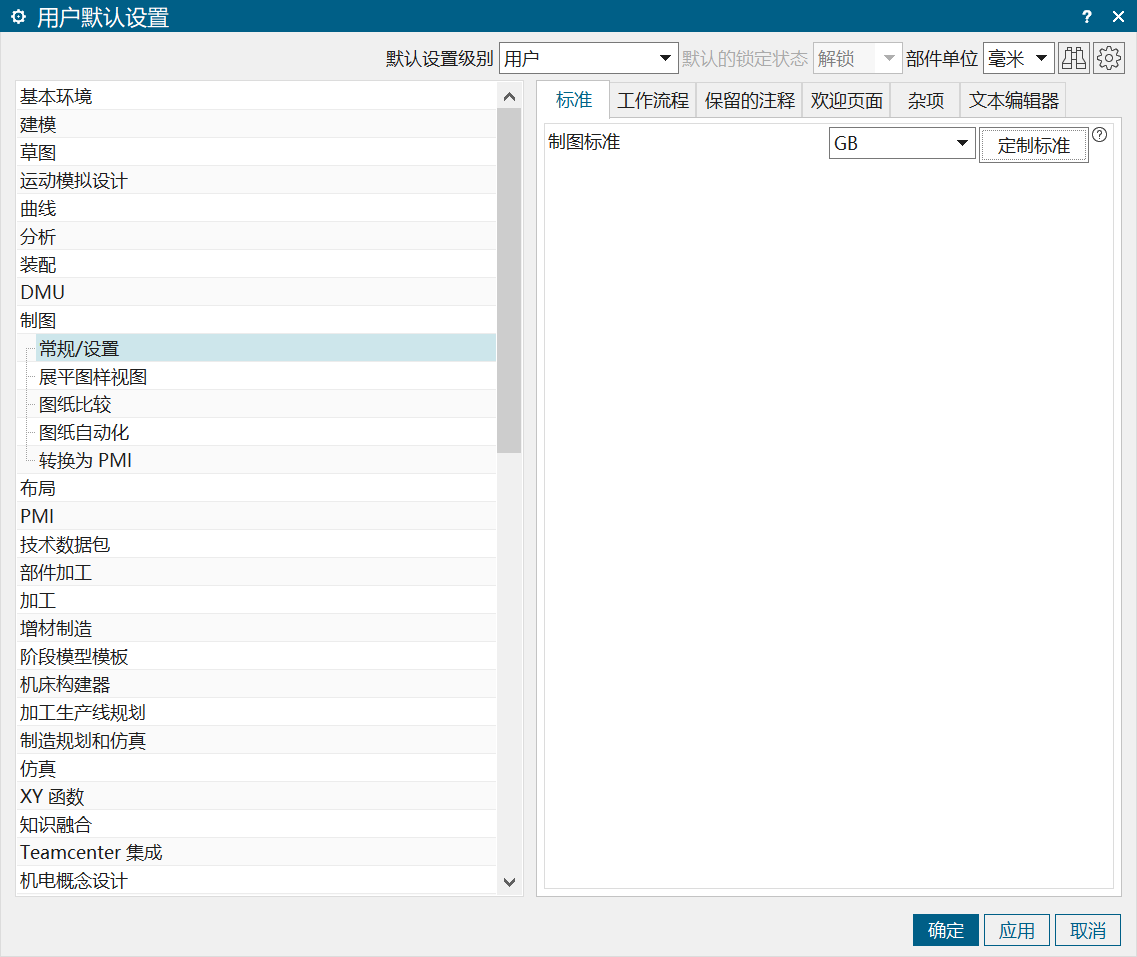

step2：【制图】→【常规/设置】→【标准】，选择对应的标准，再点击定制。

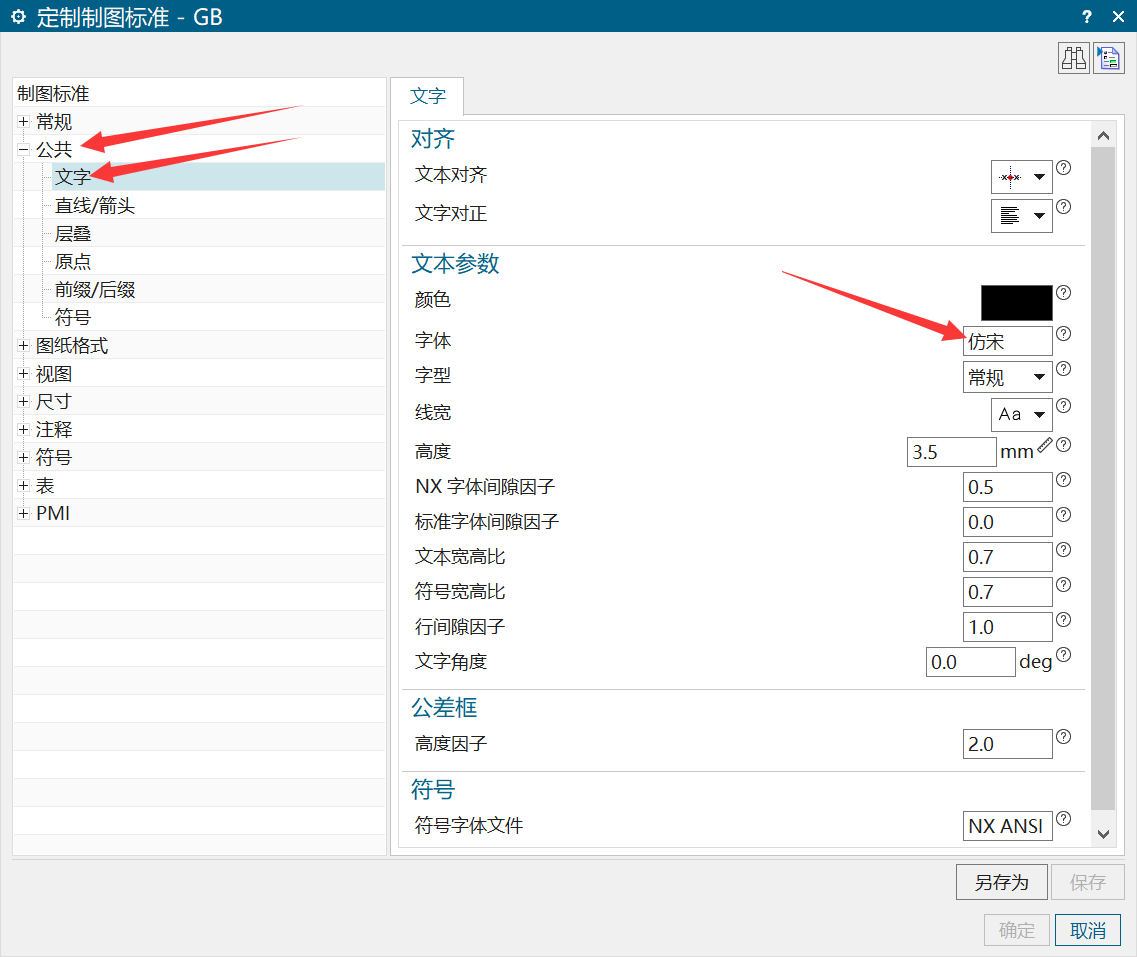

step3：【公共】→【文字】，设置为"仿宋"。

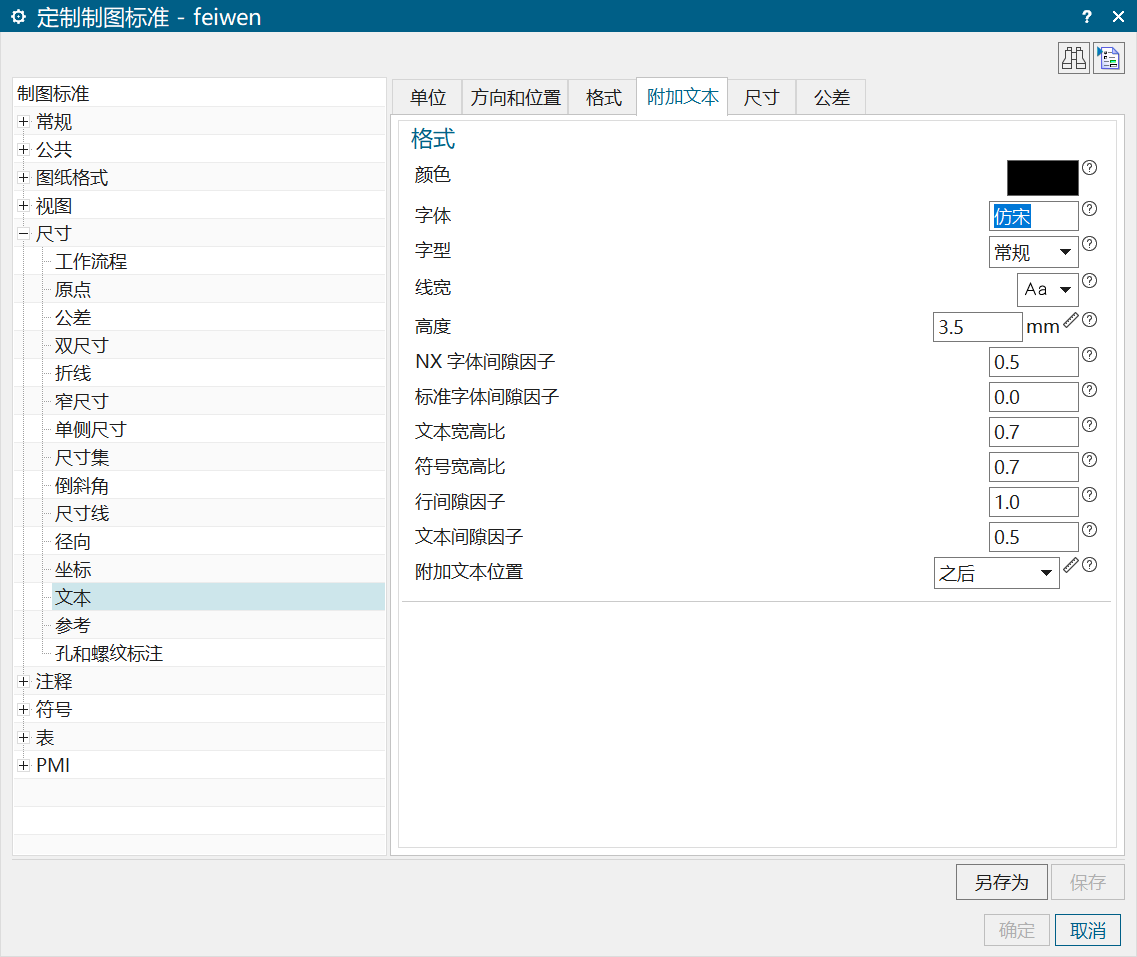

             【尺寸】→【文本】→【附加文本】，设置为"仿宋"

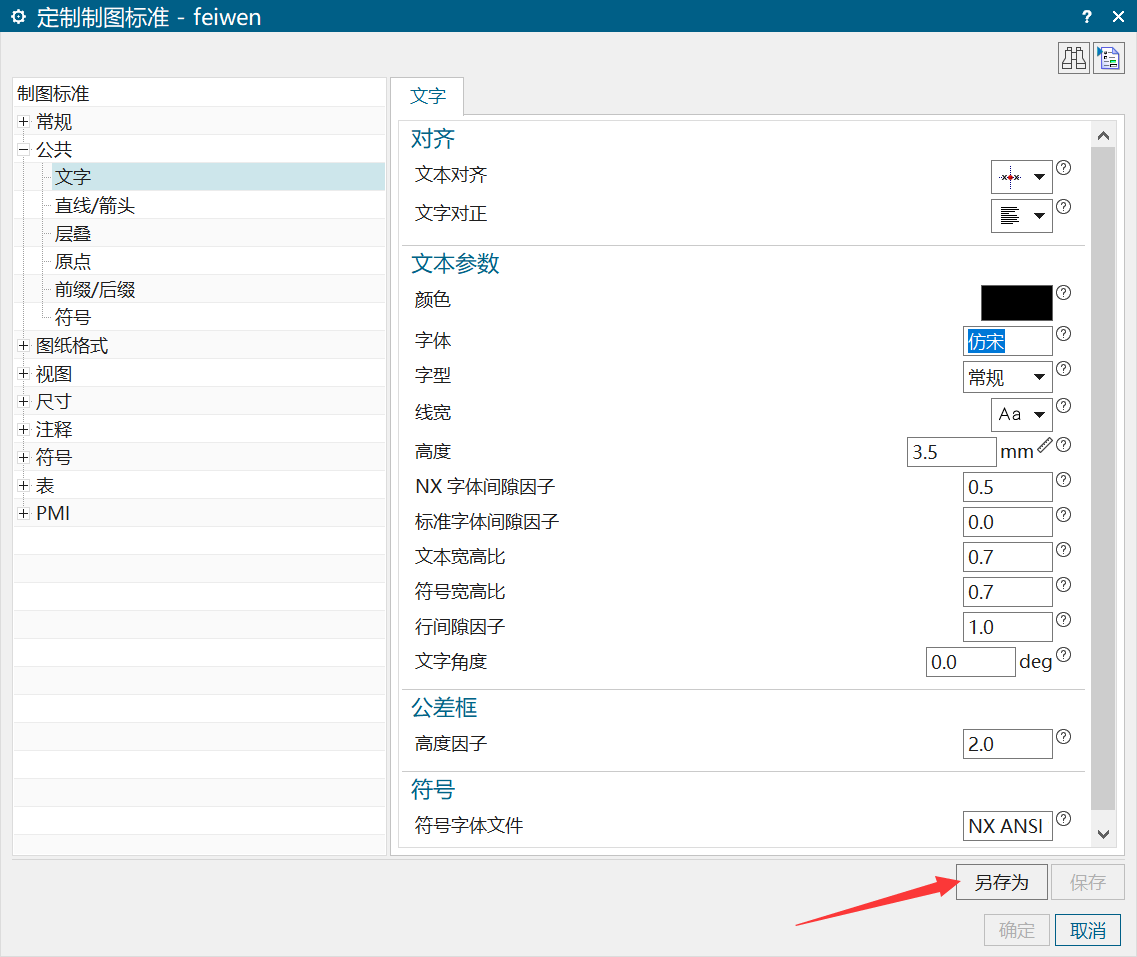

step4：【另存为】→再随便给它起个名字，自己记得就行。

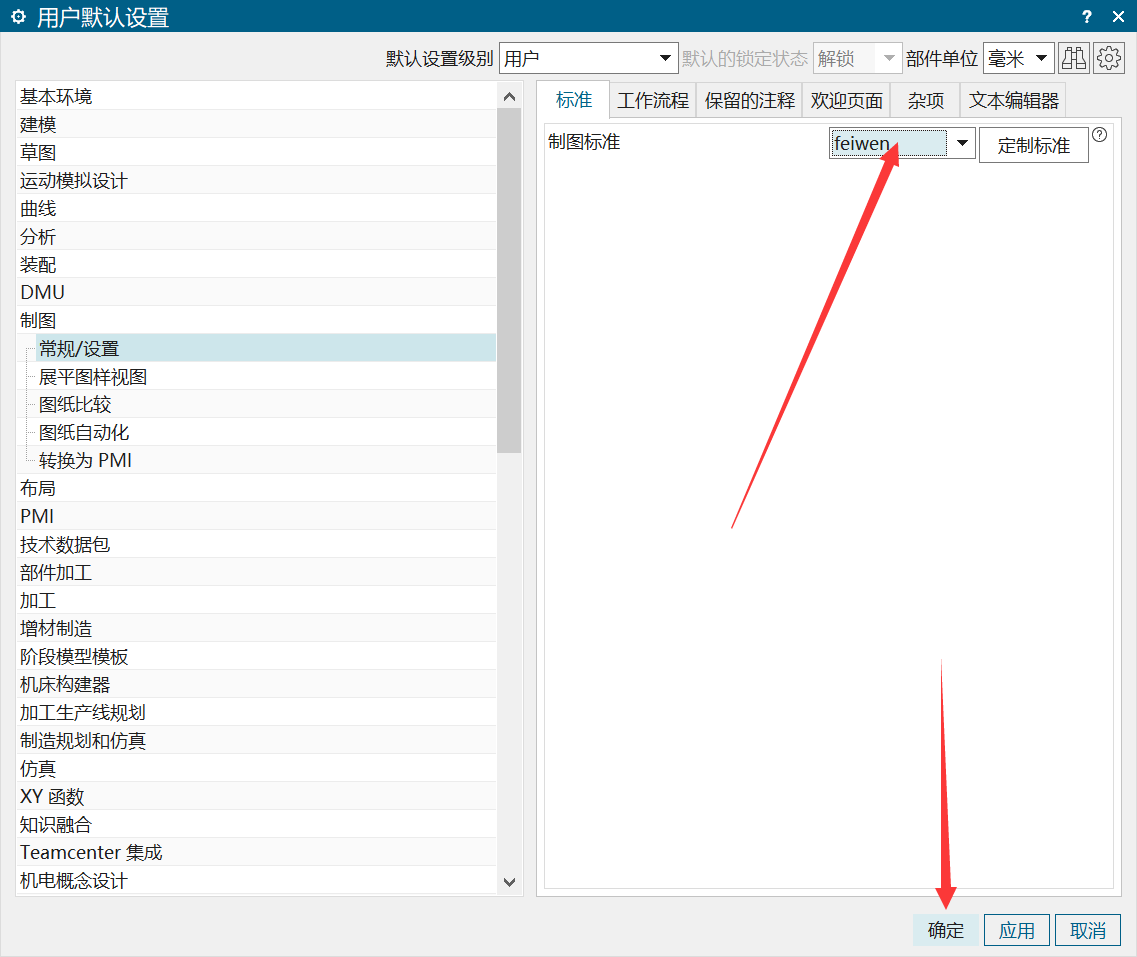

step4：调用刚刚设置的模版

【工具】→【制图标准】中选择【刚刚设置好的模版】→【确认】即可，然后退出NX。再打开，再进入制图模式即可。



 线条设置：

线条按照国标，粗细只有两种，粗线（可见线）为0.25，其他线宽都是0.13
