NX 2306 建模-方齿传动轴

【写在每个笔记前面：个人学习记录，如有错误，烦请指正，不胜感激。】

练手的时候，看到了这个方形齿顶的传动轴，用了一下螺纹命令没画出来

于是

step1：螺旋线

step2：草图:

step3：扫掠

最终效果如下。







2023/12/19更新：

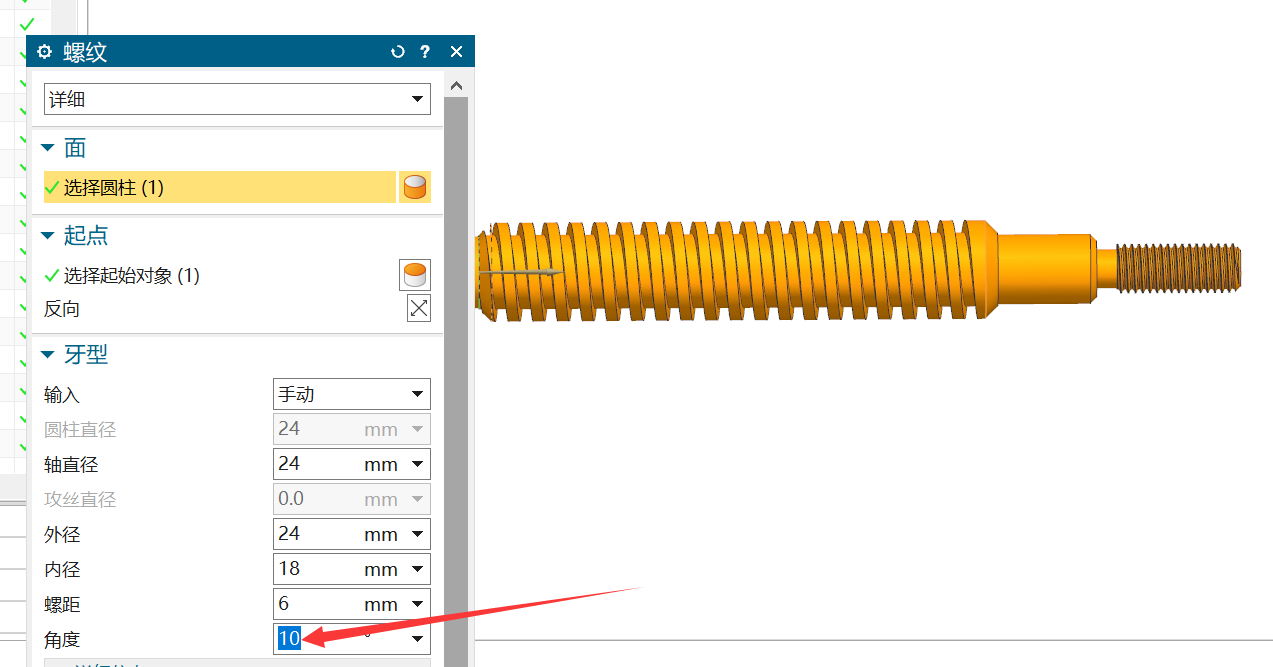

昨天研究了下，试了下手动螺纹命令：

可以画出外形，但是这个角度必须必须设置大于0，不太对，需要再研究一下。
