Cisco MSTP应用

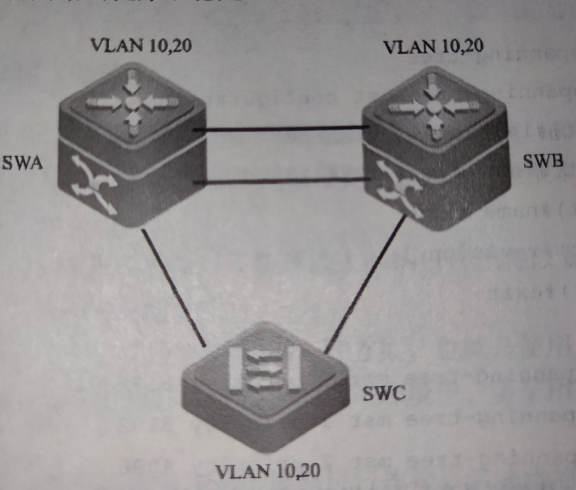

配置SWA的MSTP：

！关于SWA的基本配置信息省略，只涉及MSTP配置信息



spanning-tree !启用生成树



spanning-tree mst configuration !进入MSTP配置模式



instance 1 vlan 10 !配置vlan 10与生成树实例1的映射关系



instance 2 vlan 20



name test !配置MST域的配置名称



revision 1 !配置MST域的修正号



exit



spanning-tree mst 0 priority 8192 !配置MSTP实例0的优先级



spanning-tree mst 1 priority 4096 !设置SWA的实例1优先级最高，手动指定实例1的根桥为SWA



spanning-tree mst 2 priority 8192



exit



show sppanning-tree mst confguration !查看MSTP的配置结果



show spanning-tree mst instance !查看特定实例的信息
