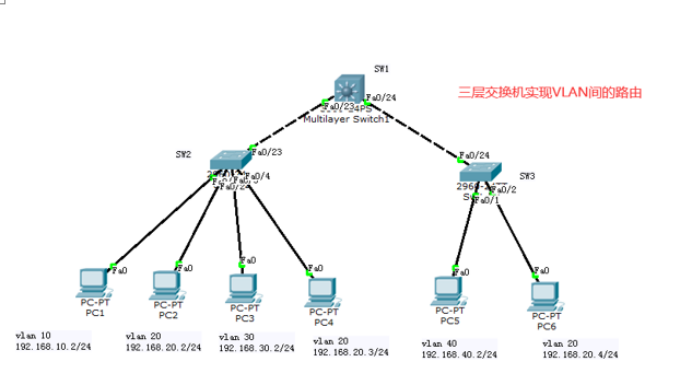

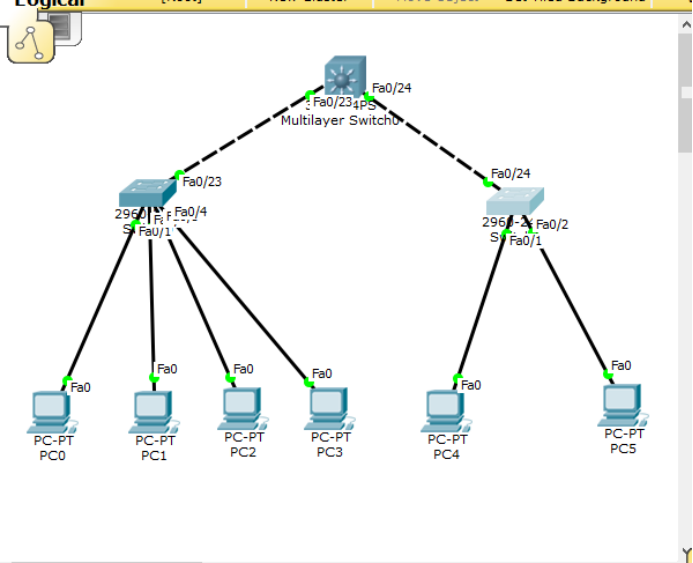

Cisco三层交换机实现vlan间通信





Swith1的配置

Switch>en

Switch#

Switch#conf

Switch(config)#

Switch(config)#host

Switch(config)#hostname  sw1

sw1(config)#vlan 10

sw1(config-vlan)#exit

sw1(config)#vlan 20

sw1(config-vlan)#exit

sw1(config)#vlan 30

sw1(config-vlan)#exit

sw1(config)#vlan 40

sw1(config-vlan)#exit

sw1(config)#interface rang f0/23-24

sw1(config-if-range)#switchport mode trunk

sw1(config-if-range)#exit

sw1(config)#interface vlan 10

sw1(config-if)#ip add 192.168.10.1 255.255.255.0

sw1(config-if)#no shut

sw1(config-if)#exit

sw1(config)#interface vlan 20

sw1(config-if)#

sw1(config-if)#ip add 192.168.20.1 255.255.255.0

sw1(config-if)#no shut

sw1(config-if)#exit

sw1(config)#interface vlan 30

sw1(config-if)#ip add 192.168.30.1 255.255.255.0

sw1(config-if)#no shut

sw1(config-if)#exit

sw1(config)#interface vlan 40

sw1(config-if)#

sw1(config-if)#ip add 192.168.40.1 255.255.255.0

sw1(config-if)#no shut

sw1(config-if)#exit

sw1(config)#ip routing



sw2的配置：

Switch>en

Switch#

Switch#conf

Switch(config)#hostname  sw2

sw2(config)#vlan 10

sw2(config-vlan)#exit

sw2(config)#vlan 20

sw2(config-vlan)#exit

sw2(config)#vlan 30

sw2(config-vlan)#exit

sw2(config)#interface  f0/1

sw2(config-if)#switchport mode access

sw2(config-if)#switchport access vlan 10

sw2(config-if)#exit

sw2(config)#interface f0/2

sw2(config-if)#switchport mode access

sw2(config-if)#switchport access vlan 20

sw2(config-if)#exit

sw2(config)#interface f0/3

sw2(config-if)#switchport mode access

sw2(config-if)#switchport access vlan 30

sw2(config-if)#exit

sw2(config)#interface f0/4

sw2(config-if)#switchport mode access

sw2(config-if)#switchport access vlan 20

sw2(config)#interface f0/23

sw2(config-if)#switchport mode trunk



sw3的配置：

Switch>

Switch>en

Switch#

Switch#conf

Switch(config)#host  sw3

sw3(config)#

sw3(config)#vlan 40

sw3(config-vlan)#exit

sw3(config)#vlan 20

sw3(config-vlan)#exit

sw3(config)#interface f0/1

sw3(config-if)#switchport mode access

sw3(config-if)#switchport access vlan 40

sw3(config-if)#exit

sw3(config)#interface f0/2

sw3(config-if)#switchport mode access

sw3(config-if)#switchport access vlan 20

sw3(config-if)#exit

sw3(config)#interface f0/24

sw3(config-if)#switchport mode trunk
