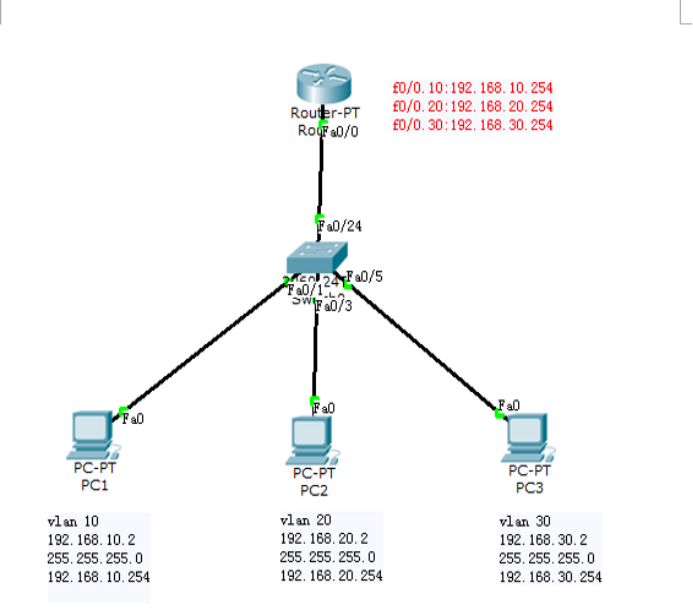

Cisco模拟器单臂路由实现vlan间通信

PC1:192.168.10.2  255.255.255.0  192.168.10.254

PC2:192.168.20.2  255.255.255.0  192.168.20.254

PC3:192.168.30.2  255.255.255.0  192.168.30.254



交换机的配置：

Switch>en

Switch#

Switch#conf

Switch(config)#vlan 10

Switch(config-vlan)#name vlan10

Switch(config-vlan)#exit

Switch(config)#vlan 20

Switch(config-vlan)#name vlan20

Switch(config-vlan)#exit

Switch(config)#vlan 30

Switch(config-vlan)#name vlan30

Switch(config-vlan)#exit

Switch(config)#interface f0/1

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 10

Switch(config-if)#exit

Switch(config)#

Switch(config)#interface f0/3

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 20

Switch(config-if)#exit

Switch(config)#interface f0/5

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 30

Switch(config-if)#exit

Switch(config)#interface f0/24

Switch(config-if)#switchport mode trunk

Switch(config-if)#



路由器的配置：在路由器的f0/0接口上启用3个子接口，分别为f0/0.10,f0/0.20,f0/0.30,并分别配置IP地址。

Router>en

Router#

Router#conf

Router(config)#

Router(config)#interface f0/0

Router(config-if)#no ip add

Router(config-if)#no shut

Router(config-if)#exit

Router(config)#interface f0/0.10

Router(config-subif)#

Router(config-subif)#encapsulation dot1Q 10

Router(config-subif)#ip add 192.168.10.254 255.255.255.0

Router(config-subif)#exit

Router(config)#

Router(config)#interface f0/0.20

Router(config-subif)#

Router(config-subif)#encapsulation dot1Q 20

Router(config-subif)#ip add 192.168.20.254 255.255.255.0

Router(config-subif)#exit

Router(config)#interface f0/0.30

Router(config-subif)#

Router(config-subif)#encapsulation dot1Q 30

Router(config-subif)#ip add 192.168.30.254 255.255.255.0

Router(config-subif)#exit

Router(config)#

Router(config)#exit

Router#show ip route
