第三次实验报告：使用Packet Tracer分析TCP连接建立过程

• 姓名:陈锦鸿
• 学号:201821121076　
• 班级:计算1813

1 实验目的

• 使用路由器连接不同的网络
• 使用命令行操作路由器
• 通过抓取HTTP报文，分析TCP连接建立的过程

2 实验内容

使用Packet Tracer，正确配置网络参数，通过抓取HTTP数据包，分析TCP连接建立过程。

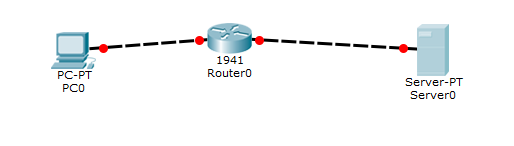

2.1 建立网络拓扑结构

2.2 配置参数

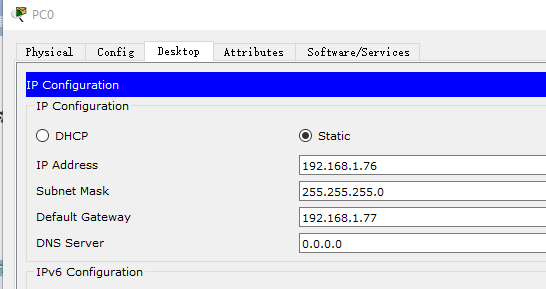

客户端配置：

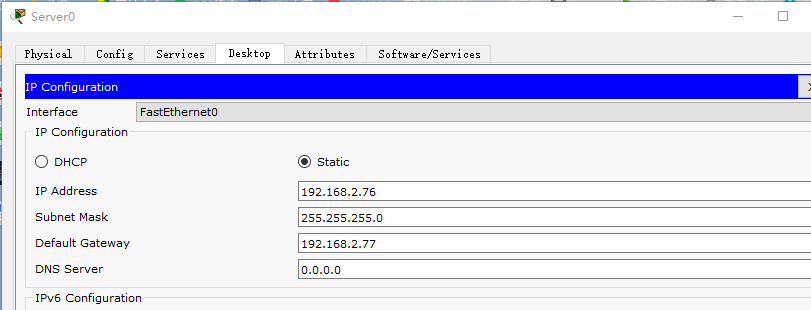

 服务端配置：

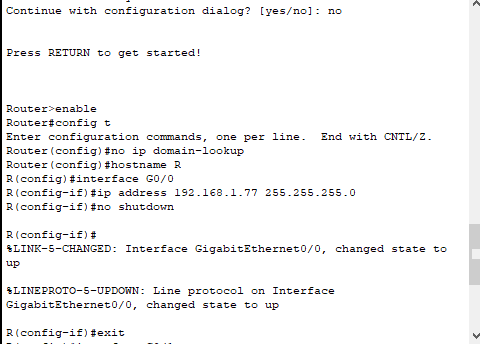

配置路由器参数：













配置的指令为：

路由器配置并激活端口:

Router>enable  #

Router#configure terminal

Router(config)#hostname R

配置接口

R(config)#interface Gig0/0/0

R(config)#ip address 192.168.1.46 255.255.255.0

R(config)#no shutdown

R(config)#interface Gig0/0/1

R(config)#ip address 192.168.2.46 255.255.255.0

R(config)#no shutdown

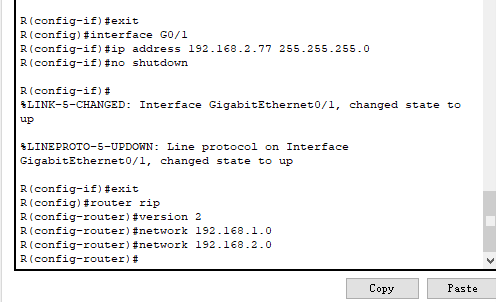

 配置路由算法:

启用动态路由：

R(config)#router rip

R(config)#version 2

R(config-router)#no auto-summary

R(config-router)#network 192.168.1.0

R(config-router)#network 192.168.2.0



2.3 抓包，分析TCP连接建立过程

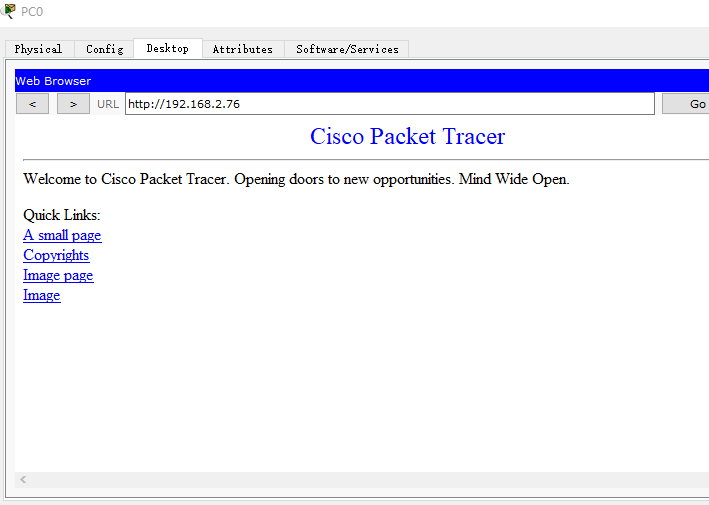

输入服务器ip：

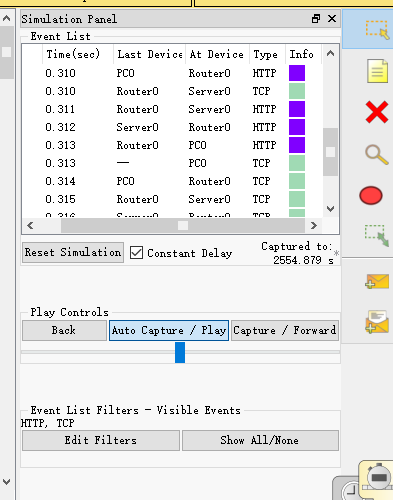

选择TCP和HTTP，开始抓包

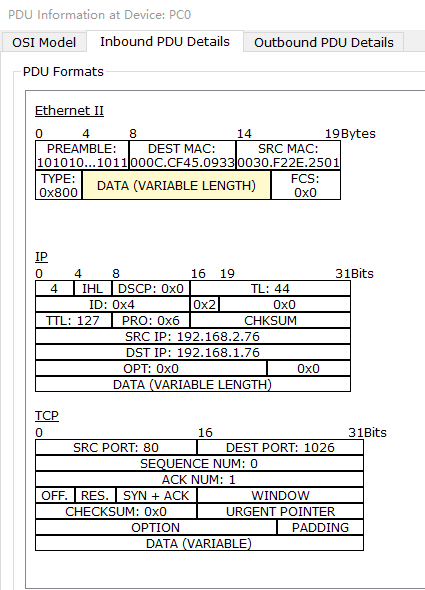

选择TCP包：

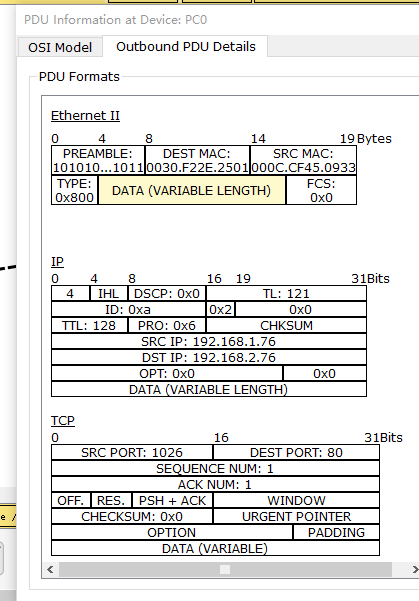

选择HTTP包：

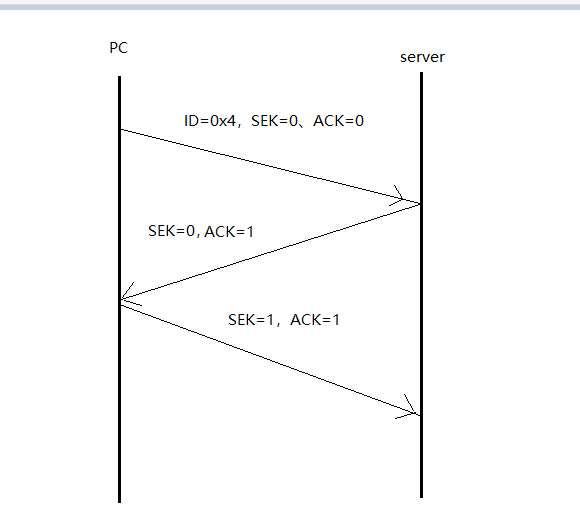

TCP连接图如下：

1.第一次握手：PC端向服务器发出连接请求报文,seq=0,ack=0.

2.第二次握手：服务器server接受到请求，回复确认。seq=0,ack=1.

3.第三次握手：pc端接受确认，向服务端发出确认，seq=1,ack=1.

“三次握手”的目的是为了防止已失效的连接请求报文段突然又传送到了服务端，因而产生错误。
