嵌入式学习

• 异常时只在与当前RISC-V线程中的指令相关联的运行时发生的不寻常条件
• 术语trap陷阱指由RISC-V线程中发生的异常情况导致的控制同步转移到陷阱处理程序。、
• 术语中断指与当前RISC-V线程异步发生的外部事件。当必须服务的中断发生时，一些指令被选择接收中断异常，随后遇到陷阱。
• 数据表：芯片功能特性使用方法
• 印刷电路板PCB：
• 原理图：组件之间的逻辑连接关系

基本的电路术语

• 接地电压/低电压:0v电压
• 接地引脚GND：接到一直是低电压的信号
• 集电极电压/高电压：3v、5v、12v电压
  。 任何时候，电路中的信号要么高要么低
  。 电路供电电压vcc、芯片工作电压vdd、发射极电源电压vee、编程电压vpp

• 上拉电阻、下拉电阻
  上拉电阻：连接在元件信号引脚和高电压之间的电阻，用于将引脚信号钳位在高电平，或者在驱动能力不足时提供电源。通常其值在1千欧~100千欧之间，值越大输出电平的延迟越大；值越小。电流越大，上拉能力越强，但损耗越大：V×I。
  下拉电阻：连接在元件信号引脚与GND之间的电阻，用于将信号钳位在低电平，或者用于吸收电流。

---

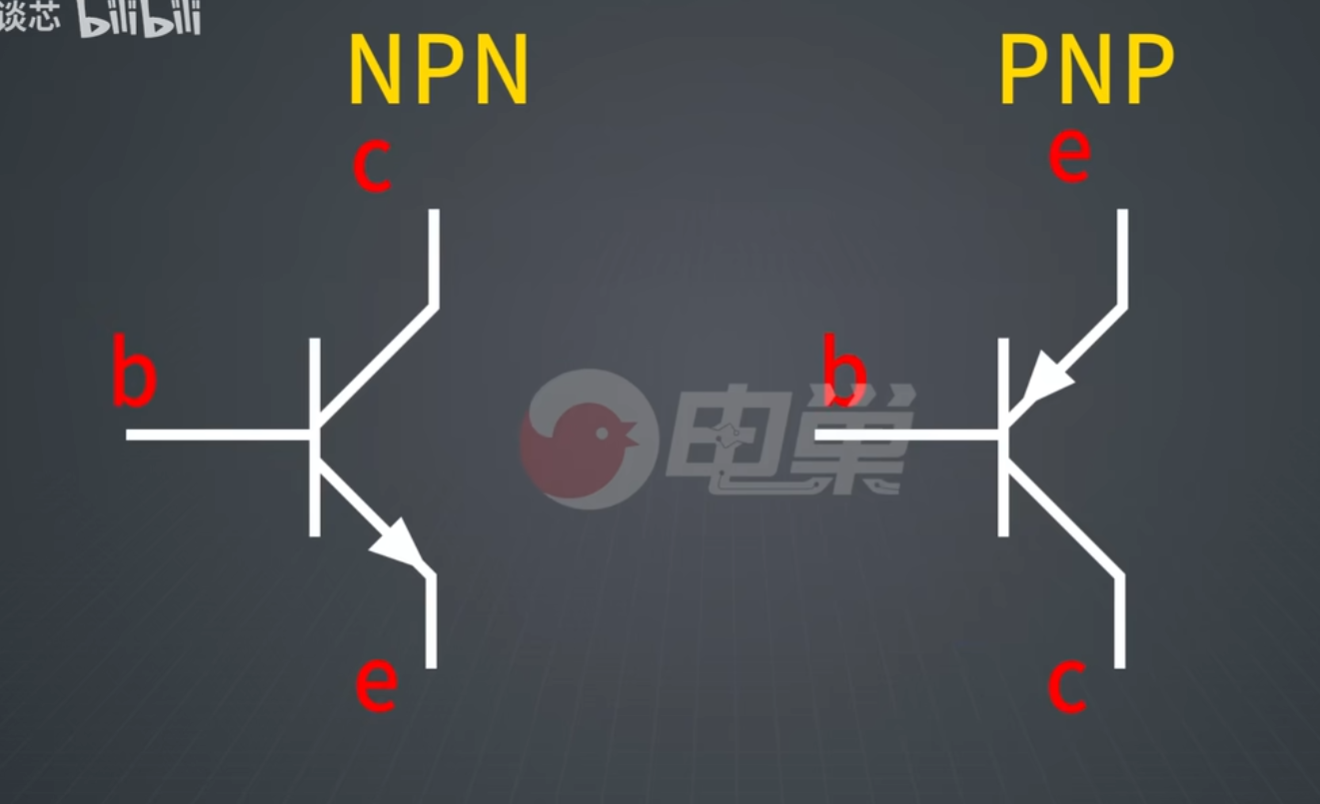

b基极、e发射极、c集电极。PNP基极低电平导通，NPN基极高电平导通。

• OD 漏极开路
  OC门一般是三极管创建的，OD是基于场效应管的。
• 推挽电路
• 退耦（也称去耦）
  电路网络中存在：感应产生的寄生电流或供电电路形成的反冲电流。
  为了驱动外设，可能短时间改变输出电压
  · 如何解决？ 去噪，放电补充
  电容具有滤波和电量存储作用。退耦电容用于退耦，基于滤波作用来消除电路回波噪声，或者基于储能来快速提供能量补充。
  1. 布放在信号输出引脚，将输出信号的干扰作为滤除对象。
  2. 一般分布在电路板上离可能需要大量电量的电路部分很近的地方。
  • 最好不采用点解电容，电解电容是两层薄膜卷成的结构，这种结构在高频时表现为电感。
  • 退耦电容的摆放原则：靠近电源VCC的管脚，并且电容的电源走线和地线所包围的面积最小。

• 旁路电容
  在电路中也是用于滤波、抗干扰的作用。
  主要将输入信号的高频噪声作为滤除对象，利用电容的频率阻抗特性，将前级携带的高频杂波滤除。

• 负载问题
  当驱动过载时要增加驱动器电路。

存储器

只读存储器：ROM、PROM可一次编程、EPROM紫外线照射可擦除编程、EEPROM电可擦除编程。
正常访问的时候不可擦写，特殊手段可以擦除重写。

双端口RAM：双端口RAM的典型工作方式：中断方式、忙逻辑方式、信号量方式。
混合存储器：既具有RAM快速读写访问的特性，又具有非易失性，介于RAM和ROM之间；
Flash又称单电压的EEPROM，在其安装的电路板上直接擦除和重新编程。一次能擦除一个扇区，而不是逐个字节擦除。允许某些块被保护，称为引导快闪存。一般分为两类：NOR和NAND型。NOR是属于SPAM型接口，NAND属于I/O接口。
FRAM铁电存储器：拥有随机存取存储器和非易失性存储产品的特性。

外围电路1：供电电路

嵌入式系统中大部分都采用直流稳压电源电路

外围电路2：时钟电路

信号源：震荡电路原理

复位电路

初始化

• 上电复位
  当电源电压达到可以正常工作的阈值电压时，集成电路内部的状态机使开始初始化期间，使整个芯片在上电后的一段时间内进入已知状态。
  在完成初始化之前忽略除复位引脚之外的任何外部信号。
  看门狗复位电路
  具有系统逻辑监控功能和故障时自动复位能力的电路称之为看门狗复位电路。
