实验2：Open vSwitch虚拟交换机实践

一、实验目的

1.能够对Open vSwitch进行基本操作；
2.能够通过命令行终端使用OVS命令操作Open vSwitch交换机，管理流表；
3.能够通过Mininet的Python代码运行OVS命令，控制网络拓扑中的Open vSwitch交换机

（一）基本要求

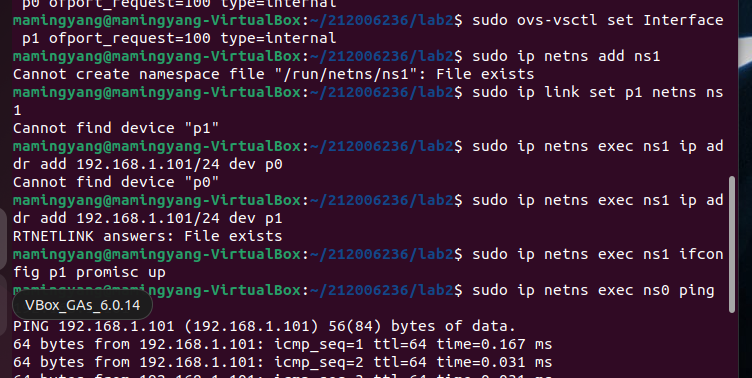

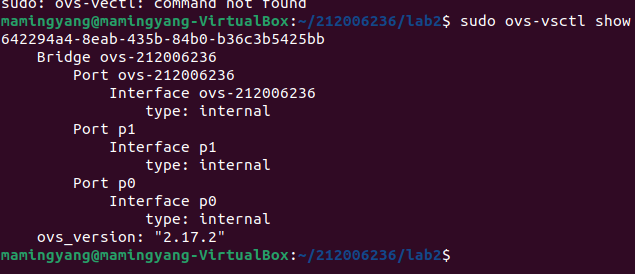

1.ovs-vsctl基础操作实践：创建OVS交换机，以ovs-xxxxxxxxx命名，其中xxxxxxxxx为本人学号。在创建的交换机上增加端口p0和p1，设置p0的端口号为100，p1的端口号为101，类型均为internal；为了避免网络接口上的地址和本机已有网络地址冲突，需要创建虚拟网络空间（参考命令netns）ns0和ns1，分别将p0和p1移入，并分别配置p0和p1端口的ip地址为190.168.1.100、192.168.1.101，子网掩码为255.255.255.0；最后测试p0和p1的连通性。

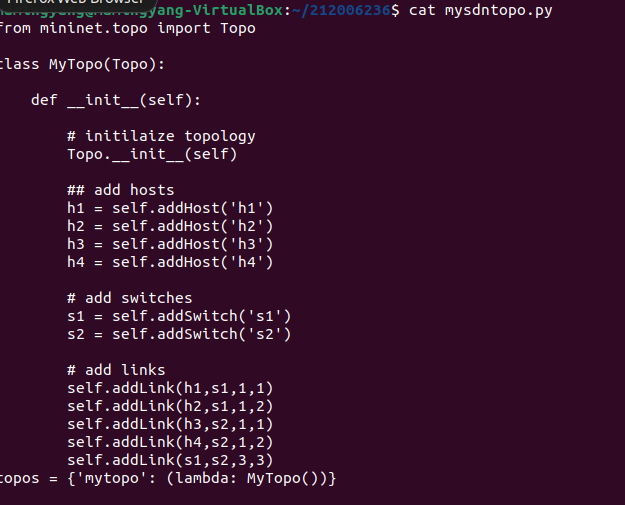

2.使用Mininet搭建的SDN拓扑，如下图所示，要求支持OpenFlow 1.3协议，主机名、交换机名以及端口对应正确

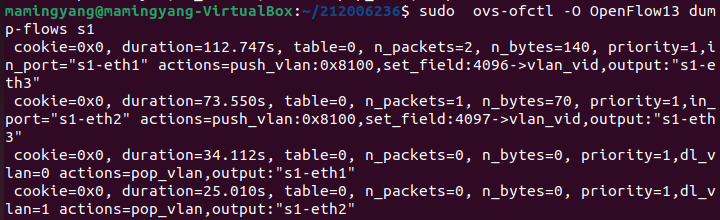

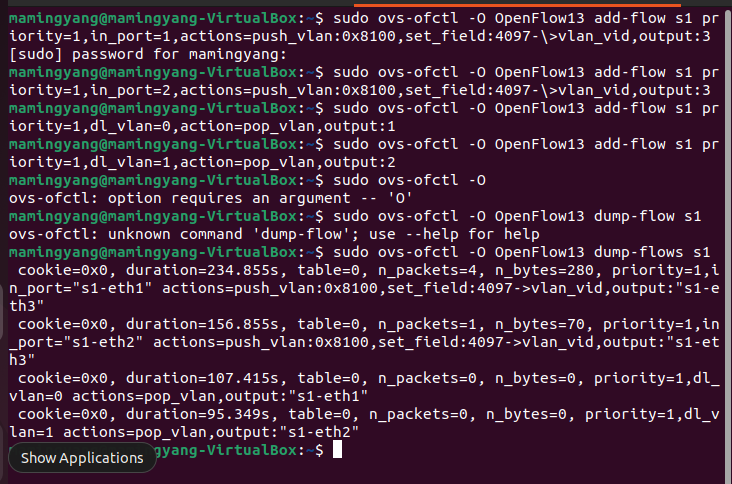

3.通过命令行终端输入“ovs-ofctl”命令，直接在s1和s2上添加流表，划分出所要求的VLAN。















（二）进阶要求

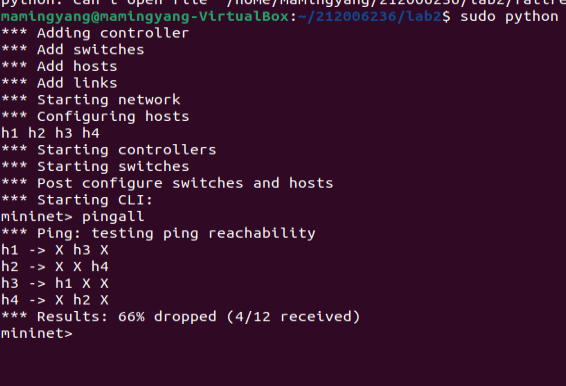

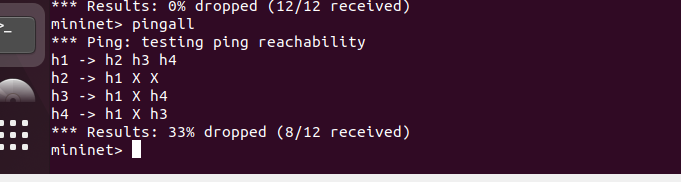

阅读SDNLAB实验使用Mininet，编写Python代码，生成（一）中的SDN拓扑，并在代码中直接使用OVS命令，做到可以直接运行Python程序完成和（一）相同的VLAN划分。













四、个人总结

- 1.在进行下发流表时，一直报错：ovs-ofctl:s1 is not a bridge or a socket。

解决方法：先在一个终端运行代码，出现mininet之后不要退出，再打开另一个终端开始下发流表和查看

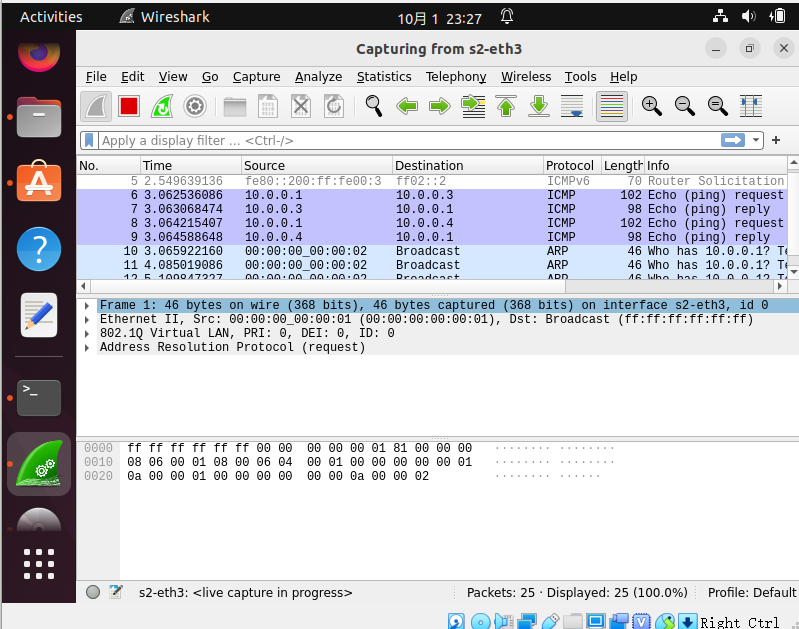

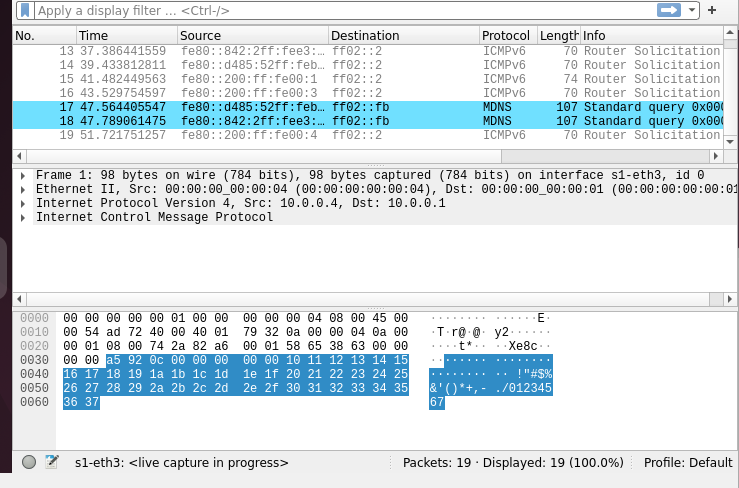

学会使用wireshark抓包

命令：（1）sudo apt-get install wireshark

　　　（2） sudo apt-get update

　　　　(3)　　sudo wireshark
