IIS和tomcat共用80端口(isapi_redirect.dll)
（同一个服务器建立多个80端口网站的方法）

背景：

很多时候，我们需要在一台服务器上部署多个网站并解析域名，但是域名访问默认是80端口，所以就需要解决一台服务器公用80端口的问题，下面我就向大家介绍一下配置过程。

很多机器都需要同时使用tomcat和iis两个服务器以部署不同的网站，而解决共用80端口的问题也经常遇到，今天实际操作了一回，以下是具体步骤

实现思路：

实现tomcat和iis共用80端口的思路其实就是利用iis可以建立多个网站的功能，将tomcat下的项目添加为iis的一个站点，再使用一个可以redirect的插件，将iis中指向此站点的请求交给tomcat来处理。

原理：

在IIS中使用isapi_redirct.dll转发给tomcat处理

转发过程：Tomcat非80端口正常运行时；IIS任意一个80端口的网站新增一个虚拟目录(绑定Tomcat的域名)，通过isapi_redirct.dll的配置文件指向Tomcat。

环境：

Windows 2008R2, iis7, Apache-Tomcat-8.5.27

前提条件：已经正确安装了IIS和Tomcat，且两者独立使用时，网站都可以正常运行。
即：http://127.0.0.1/能够访问IIS下部署的80站点，http://127.0.0.1:8080/能够正常访问Tomcat下部署的8080站点。
（没有的话，请先将网站调通再进行下一步）

注意：tomcat是用8083（非80端口），而IIS中的用80端口。

<Connector port="8083" protocol="HTTP/1.1"
               connectionTimeout="20000"
               redirectPort="8443" />

配置计划：

首先列出我们需要做的事项：

一、下载tomcat-connector的dll

二、创建两个目录，一个用于iis建立网站，一个用于创建jakarta虚拟目录

三、创建3个properties文件

四、iis设置映射关系配置
4.1 IIS根目录：【ISAPI和CGI限制】添加dll路径和勾选处理程序映射的全部权限
4.2 IISConn网站：创建网站并添加jakarta虚拟目录
4.3 IISConn网站：【ISAPI筛选器】添加dll路径和添加JSP支持(处理程序映射)

一、下载tomcat-connector的dll文件

下载isapi_redirct.dll文件

在tomcat官方完全可以下载，会得到isapi_redirect.dll
下载地址： https://tomcat.apache.org/download-connectors.cgi
下载地址2(直达)：http://www.apache.org/dist/tomcat/tomcat-connectors/jk/binaries/windows/

特别注意，32位及64位系统使用对应的dll，否则会出现类似调用GetFilterVersion失败这样的异常
x86&64位使用（32&64位推荐）：tomcat-connectors-1.2.49-windows-x86_64-iis.zip
32位i386（Intel_80386的1985年旧架构）：tomcat-connectors-1.2.49-windows-i386-iis.zip
{版本号可能会有略微变化，因为一直在更新中}
解压得到我们的最关键文件：isapi_redirect.dll:

二、创建目录

创建如下目录结构：

最好在Tomcat安装目录的路径(下面统一称为【tomcat_home】) 下创建目录 {bin、conf、WebApps文件夹的上级目录}。

目录1：IISConn 目录，用于存放workers.properties和uriworkermap.properties，最后将用于IIS建立网站；

目录2：IISConn\jakarta\目录，用于放置isapi_redirect.properties和isapi_redirect.dll，最后将用于创建jakarta虚拟目录。

Tomcat目录假设为：D:\ApacheTomcat\Tomcat8.5\

文件

IISConn的目录则应该是：D:\ApacheTomcat\Tomcat8.5\IISConn\

workers.properties
uriworkermap.properties

jakarta的目录：D:\ApacheTomcat\Tomcat8.5\IISConn\jakarta\

isapi_redirect.dll

isapi_redirect.properties

目录结构很重要，如果isapi_redirect.properties没有存放到jakarta目录，会出现GetFilterVersion失败的500错误！
（下图的例子是直接在Tomcat安装目录下创建一个IISConn文件夹，打开IISConn文件夹后再创建一个jakarta文件夹）

假设我们已经创建好了这两个文件夹，进入下一步。

三、创建并配置3个.properties配置文件

文件:1：uriworkermap.properties

文件内容如下

1 2	/testiisconn/=testiisconn /examples/=examples

examples 是Tomcat默认的一个项目名称； testiisconn 可以看作是一个变量,用于

问题处理：如果这样配置在最后输入域名访问到的是IIS页面(或IIS的错误提示)的话，就重新配置成如下：

/*=testiisconn  #必须要
/system/=testiistom #访问system目录时转到Tomcat服务器处理（可有可无）
/system/*.jsp=testiistom #system下.jsp文件转到Tomcat服务器处理（可有可无）
/system/*=testiistom  #system下所有文件转到Tomcat服务器处理（可有可无）

文件uriworkermap.properties简化为：

/*=testiisconn

##说明：uriworkermap.properties的最简化配置
#这个地方，=前面为tomcat的项目名称，后面为worker.list的名称，如下面就是映射 http://localhost:8080/tomcatprojectname/这个tomcat网站的
#如果不加项目名：/*=testiisconn 会映射tomcat的所有项目

意思是去这个域名下面的所有文件转发给tomcat处理，tomcat的所有项目

说明：等号左边是路径规则，符合此规则的就通过Connector转发给tomcat。比如说在浏览器上访问 http://localhost/examples/，符合 /example/*的规则，那么它就会转发给Tomcat对应的worker，转发目标worker名称为examples
等号右边即是workers.properties文件定义的worker

文件:2：workers.properties

文件内容如下

workers.tomcat_home=E:/Apache-Tomcat/Tomcat8           //自己tomcat的路径(可以看到bin文件夹)
workers.java_home=C:/Program Files/java/jdk.1.8.0_131   //你的jdk的路径(bin同一目录)
## 注意：这里的斜杆与Windows目录相反 ps=/

#testiisconn、examples为访问Tomcat服务器的一个标签,
#对应【tomcat_home】/webapps/文件夹下面的testiisconn和examples文件夹，可以设置多个,用逗号隔开
worker.list=testiisconn,examples

worker.testiistom.type=ajp13
worker.testiistom.host=localhost
worker.testiistom.port=8009
worker.testiistom.lbfactor=1

worker.examples.type=ajp13
worker.examples.host=localhost
worker.examples.port=8009
worker.examples.lbfactor=1

文件workers.properties 可以简化为：

workers.tomcat_home=E:/Apache-Tomcat/Tomcat8       //自己tomcat的路径
workers.java_home=C:/Program Files/java/jdk.1.8.0_131   //你的jdk的路径
## 注意：这里的斜杆与Windows目录的\相反，复制过来要修改！

#testiisconn 可以看作是一个局部变量的标志符号
worker.list=testiisconn

#下方的ajp13、localhost、8009等都是默认的，可以去除掉

文件:3：isapi_redirect.properties

（与dll文件同名，仅扩展名不同）

文件内容如下

extension_uri=/jakarta/isapi_redirect.dll
log_file=E:/Apache-Tomcat/Tomcat8/logs/isapi_redirect.log  //建议用tomcat的logs路径，也可以自定义
log_level=debug
worker_file=E:/Apache-Tomcat/Tomcat8/conf/workers.properties            //重新修改成你自己的路径
worker_mount_file=E:/Apache-Tomcat/Tomcat8/conf/uriworkermap.properties  //重新修改成你自己的路径

在【tomcat_home】/conf/ 文件夹下面(isapi_redirect.dll文件在里面)，新建立一个与dll文件名相同，扩展名为properties的配置文件，即：isapi_redirect.properties，isapi_redirector.dll初始化时，默认会在自己所在的目录寻找同名的配置文件，如果没有再到注册表中读取配置信息.
isapi_redirect.properties的内容。

特别特别特别注意

isapi_redirect.properites的文件需要注意编码问题，在本次测试中我使用ansi编码才行，之前使用utf-8编码存储的时候，发生调用 GetFilterVersion 失败

四、配置IIS（配置ISAPI筛选器和配置处理程序映射JSP）

因为公用80端口的这个方法是通过iis来转发给tomcat的，所以需要配置IIS

主要工作：对IISConn目录创建一个网站，然后对jakarta目录创建一个虚拟目录。

4.1、对IIS的根节点(服务器)进行配置（localhost）

IIS根目录：【ISAPI和CGI限制】添加dll路径和勾选处理程序映射的全部权限

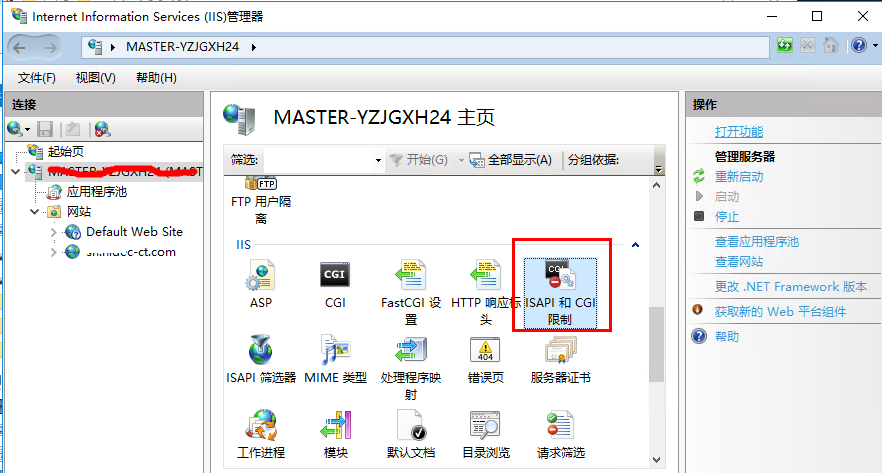

1.打开IIS，点击计算机名这个节点，即最顶端那个节点(“起始页”下面的第一个——根节点) ：

2.在中间区域框中找到【ISAPI和CGI限制】，双击它打开功能

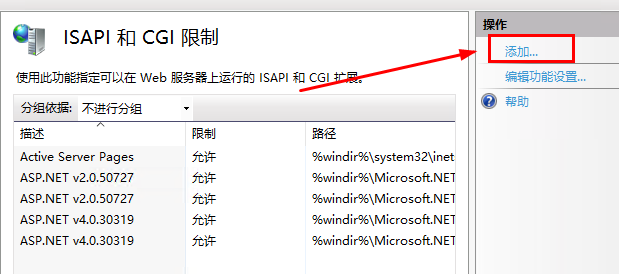

3.双击【ISAPI和CGI限制】后，在右边框点击【添加】

信息如下：

ISAPI或CGI路径(I)：在右边...按钮选择，是【tomcat_home】\IISConn\jakarta\isapi_redirect.dll
描述： jakarta //也可以是其他，如TomcatISAPI
允许执行扩展路径(A)：要勾选 ✔

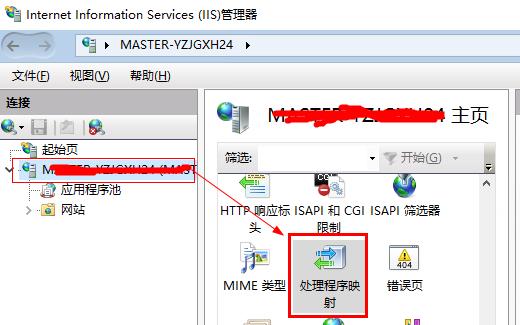

4. 另外，再次点击IIS的根节点，添加【处理程序映射】权限

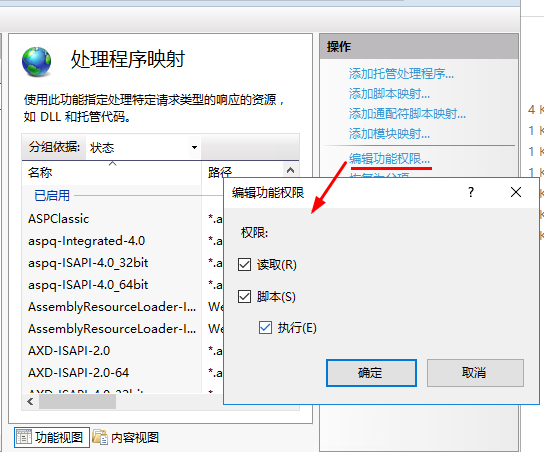

在中间区域框找到【处理程序映射】，双击打开它；然后在右边操作框找到【编辑功能权限】，将所有的权限都勾选上。

4.2、创建跳转网站并建立虚拟目录

A, 为Tomcat创建一个IIS网站，命名为IISConn

网站名称建议设置为 IISConn （可以修改，建议就用这个）

1. 在IIS的界面上，展开到网站层，在【网站】上点右键，【添加网站】，如下图：

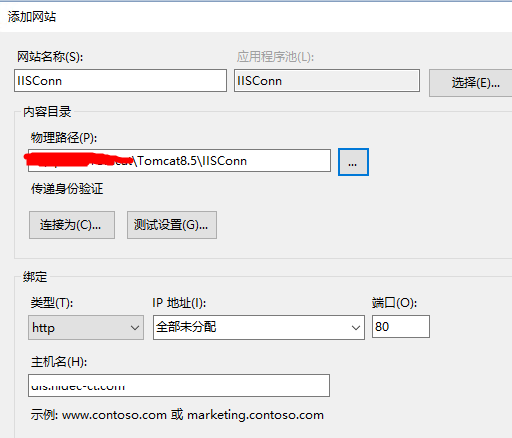

2.配置网站

网站名称： IISConn
物理路径：【tomcat_home】\IISConn \\IISConn文件夹的路径
绑定 ip地址：全部未分配；主机名：Tomcat的域名

B, 为网站创建jakarta虚拟目录

创建虚拟目录

在这个网站下，对jakarta目录创建一个虚拟目录。

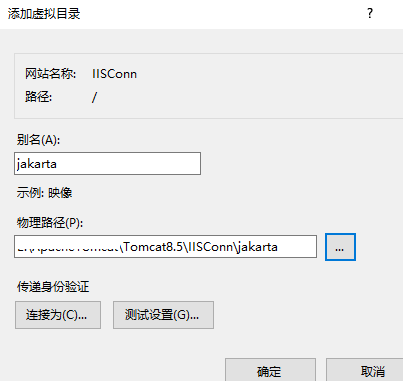

“添加虚拟目录”的配置：【虚拟目录的别名必须用这个jakarta】

别名： jakarta
物理路径：【tomcat_home】\IISConn\jakarta \\jakarta文件夹的路径

4.3、对新建的跳转网站做配置

A. 为IISConn网站配置ISAPI筛选器

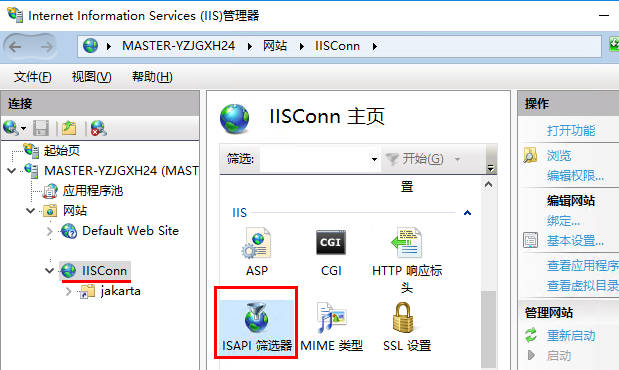

1. 在IIS的界面上，展开到网站层级，找到我们刚刚创建的网站【IISConn】节点

2. 在中间区域框找到【ISAPI筛选器】，双击打开它

3. 双击【ISAPI筛选器】后，在右边框点击【添加】

配置如下：名称与上面的虚拟目录名称一致，都是jakarta

筛选器命名(F)：jakarta //也可以是其他，如TomcatISAPI
可执行文件(E)：选择【tomcat_home】\IISConn\jakarta\isapi_redirect.dll

B. 为IISConn网站添加 JSP 支持

再次进入【IISConn】网站，为jsp格式添加【处理程序映射】权限
a, 在中间区域框找到【处理程序映射】，双击打开它；

b，点击最右侧操作栏的“添加模块映射”

因为我们在中间区域的清单里，我们没有发现*.jsp，所以需要为jsp添加管理处理程序。

c，可以参考下方截图，填写相关信息

添加模块映射：

请求路径： *.jsp //必须保持一致
模块： IsapiModule //可以输入一半下拉选择
可执行文件：【tomcat_home】\IISConn\jakarta\isapi_redirect.dll (同上面的dll路径)
名称：jsp //名称也可以根据自己的喜好设置

d，（可选）最后检查一下最右边操作框找到【编辑功能权限】，是否已经勾选了所有的权限

正常情况下，应该都是已经勾选上的（因为在服务器的根节点已经做了类似的操作）。

完成。

测试

1.重新启动IIS和tomcat
2.访问你的域名，正常的话是可以访问，那就成功了，如果显示的页面是IIS页面，那就按我上面的那一个【配置uriworkermap.properties文件，重新配置一下】重新配置
3.如果还是访问不到，那就域名+你的项目名，访问正常的话就OK了，那就去tomcat配置一下你的context内容

总结 & 常见问题

整个过程有很多误区：

误区包括：

1、是否需要修改注册表：

答，不需要，tomcat docs里面已经明确说明， The redirector will check for the isapi_redirect.properties file during initialisation, and use it in preference to the registry if present，所以isapi_redirect.properties最优先，其次才是注册表，而写注册表非常容易搞错。

需要注意的的是，这个properties文件一定要放在共同目录，否则无效。

2、是否需要设置端口：

答，只有非默认才需要设置，否则不需要设置

默认就是ajp13，localhost，8009，如果有变化你才需要设置，否则work.list后面的的行，全部可以删除。

3、是否需要在tomcat/conf目录放置那些文件：

答：不需要，任意磁盘位置均可

4、出现GetFilterVersion 是由于没有写或修改注册表

答：注册表配置，基本不会成功，请用isapi_redirect.properties文件，更为方便

HTTP 错误 500.0 - Internal Server Error》调用 GetFilterVersion 失败，在 ISAPI 筛选器 "D:\tomcat9\iistomcatconnector\jakarta\isapi_redirect.dll" 上

5、是否需要配置tomcat的server.xml

答：根本不需要

6、是否需要配置iis的jsp映射

答：不需要，dll只按照uriworkermap.properties所配置的规则进行目录映射，比如springboot开发的程序，根本没有扩展名，更无从配置

7、 .properties配置文件中的路径

答： isapi_redirect.properties 与workers.properties和uriworkermap.properties 三个配置文件，中的文件路径都是跟Windows不同的正斜杠/ (而不是反斜杠)。

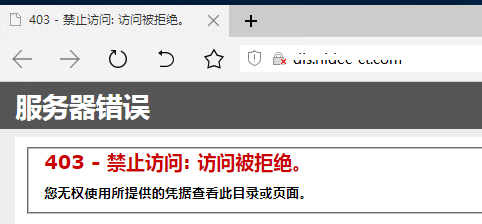

8、联系Tomcat网址时出现“服务器错误 403 - 禁止访问: 访问被拒绝。您无权使用所提供的凭据查看此目录或页面。 ”如何解决？

答：这个错误明显是IIS的报错，可以参考这里的 -->问题解决。
也可能是没有在IIS里做 “ISAPI和CGI限制” 和 “ISAPI筛选器”，或没有做“处理程序映射”等操作导致的。

参考文章1 | 参考文章2 | 参考文章3
